Спосіб автоматичного керування процесом пастеризації молока
Формула / Реферат
Спосіб автоматичного керування процесом пастеризації молока, що включає вимір тиску молока на вході в секцію пастеризації і витрати молока, корегувальний зв'язок, який компенсує контрольовані збурювання в каналі регулювання температури пастеризації молока і компенсує контрольовані збурення в каналі регулювання температури охолодження молока, чим забезпечується інваріантість системи керування до контрольованих збурювань, який відрізняється тим, що додатково неконтрольовані збурення компенсують шляхом введення їх непрямого виміру, чим забезпечують інваріантність щодо неконтрольованих збурень.
Текст

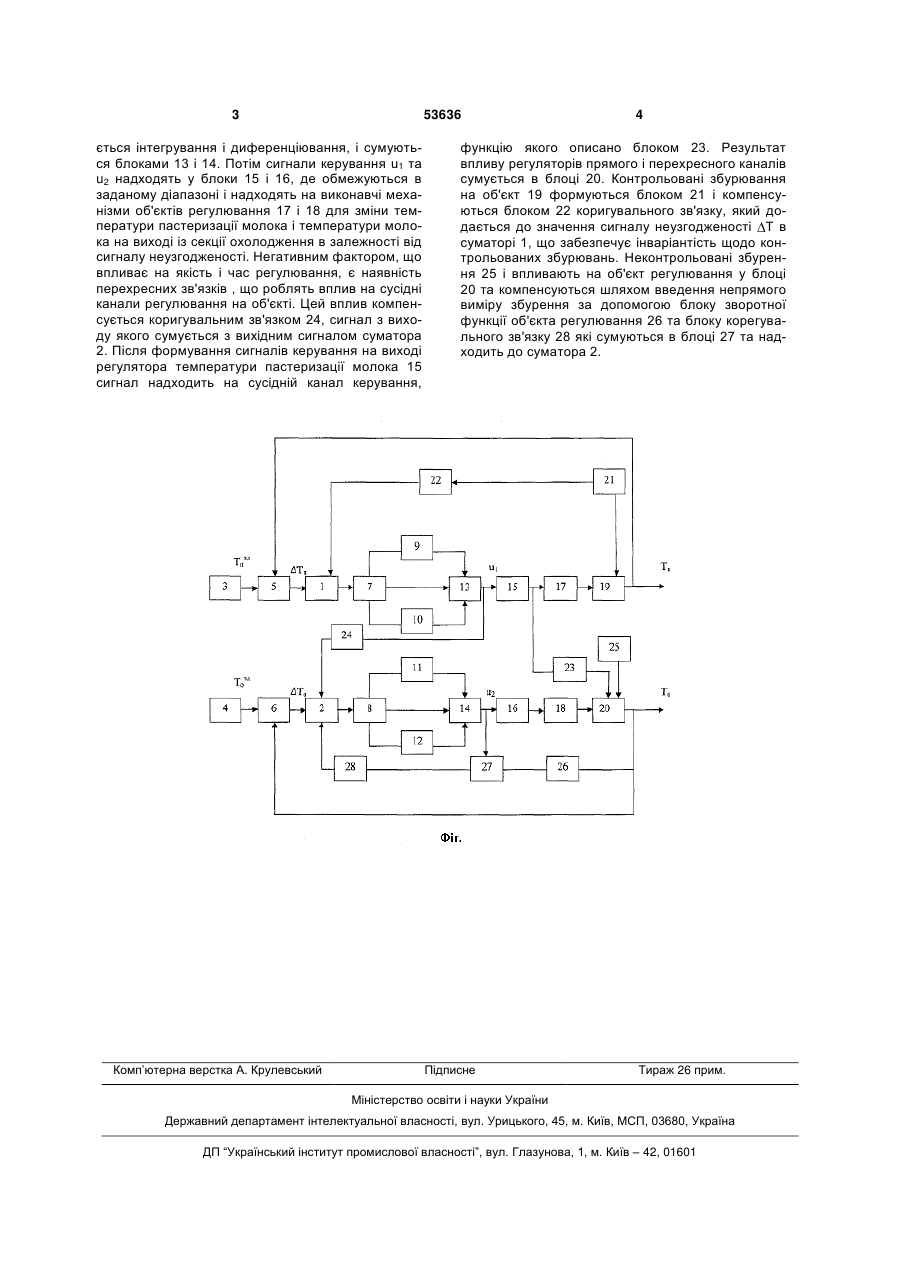

Спосіб автоматичного керування процесом пастеризації молока, що включає вимір тиску молока на вході в секцію пастеризації і витрати молока, корегувальний зв'язок, який компенсує конт 3 53636 ється інтегрування і диференціювання, і сумуються блоками 13 і 14. Потім сигнали керування u1 та u2 надходять у блоки 15 і 16, де обмежуються в заданому діапазоні і надходять на виконавчі механізми об'єктів регулювання 17 і 18 для зміни температури пастеризації молока і температури молока на виході із секції охолодження в залежності від сигналу неузгодженості. Негативним фактором, що впливає на якість і час регулювання, є наявність перехресних зв'язків , що роблять вплив на сусідні канали регулювання на об'єкті. Цей вплив компенсується коригувальним зв'язком 24, сигнал з виходу якого сумується з вихідним сигналом суматора 2. Після формування сигналів керування на виході регулятора температури пастеризації молока 15 сигнал надходить на сусідній канал керування, Комп’ютерна верстка А. Крулевський 4 функцію якого описано блоком 23. Результат впливу регуляторів прямого і перехресного каналів сумується в блоці 20. Контрольовані збурювання на об'єкт 19 формуються блоком 21 і компенсуються блоком 22 коригувального зв'язку, який додається до значення сигналу неузгодженості Т в суматорі 1, що забезпечує інваріантість щодо контрольованих збурювань. Неконтрольовані збурення 25 і впливають на об'єкт регулювання у блоці 20 та компенсуються шляхом введення непрямого виміру збурення за допомогою блоку зворотної функції об'єкта регулювання 26 та блоку корегувального зв'язку 28 які сумуються в блоці 27 та надходить до суматора 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic control of the milk pasteurizing process
Автори англійськоюBalandin Oleksii Olehovych
Назва патенту російськоюСпособ автоматического управления процессом пастеризации молока
Автори російськоюБаландин Алексей Олегович
МПК / Мітки
МПК: A23C 3/00
Мітки: процесом, керування, автоматичного, пастеризації, спосіб, молока
