Пристрій для виготовлення високощільних виробів з металевих порошків чи стружки гарячим штампуванням

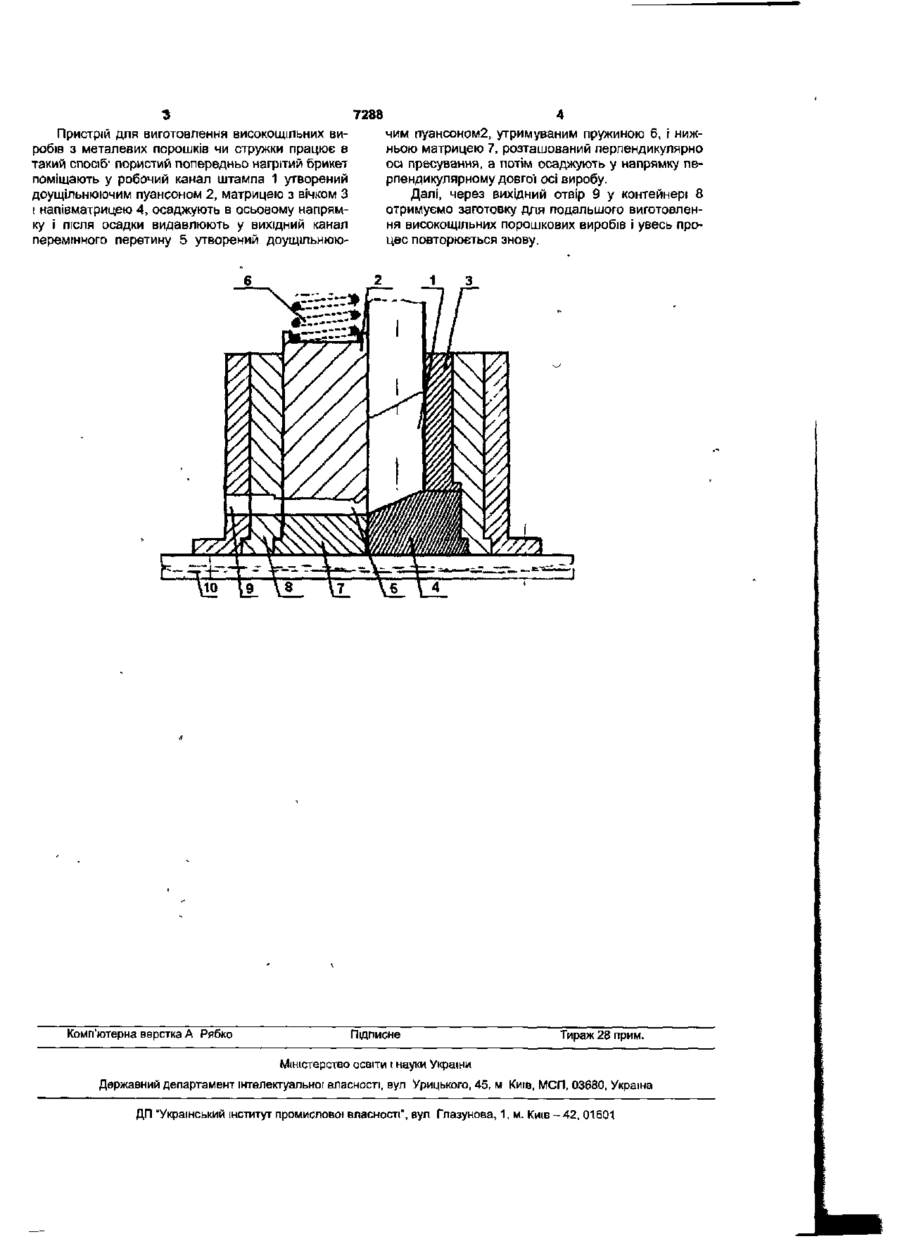

Пристрій для виготовлення високощільних виробів з металевих порошків чи стружки гарячим штампуванням, що містить контейнер із двома сполученими робочим і вихідним каналами однакового перерізу, розташованими перпендикулярно один до одного, вузол навантаження, матрицю з вічком, клиновий затвор робочого каналу контейнера, який відрізняється тим, що вихідний канал виконаний змінного перерізу з розташованим в ньому доущільнюючим пуансоном. Корисна модель відноситься до порошкової металургії, зокрема, до виготовлення високощільних виробів з металевих порошків чи стружки гарячим штампуванням. Відомо пристрій для виготовлення високощільних виробів з металевих порошків чи стружки гарячим штампуванням, що містить контейнер з виконаними в ньому двома сполученими робочим і вихідним каналами однакового перетину, розташованими перпендикулярно один до іншого, вузол навантаження, матрицю з вічком, встановлену на відстані 0,6-0,7 діаметра каналу від осі пресування, клиновий затвор робочого каналу контейнера, встановлений з можливістю переміщення в напрямку, перпендикулярному осі пресування [див Ах. СРСР №1247160 А 1 B22F3/02 опублікований у 1993р., бюл. №28] - прототип. В основу корисної' моделі поставлено задачу удосконалення пристрою для виготовлення високощільних порошкових виробів з металевої стружки, шляхом того, що вихідний канал пристрою виконаний перемінного перерізу з розташованим у ньому доущільнююч им пуансоном, що приведе до одержання зі стружки напівфабрикату з високими механічними властивостями. Зазначена задача досягається тим, що в пристрої (штампі) для виготовлення високощільних виробів з металевих порошків чи стружки гарячим штампуванням, який містить контейнер з виконаними в ньому двома сполученими робочим і вихідним каналами, розташованими перпендикулярно один до одного, вузол навантаження, матрицю з вічком, встановлену на відстані 0,6-0,7 діаметра каналу від осі пресування, клиновий затвор робочого каналу контейнера, встановлений з можливістю переміщення в напрямку, перпендикулярному осі пресування, відповідно до винаходу вихідний канал штампа виконаний перемінного перетину з розташованим у ньому доущільнюючим пуансоном. Сутність корисної моделі пояснюється ілюстративним матеріалом, де зображений пристрій (штамп) для виготовлення високощільних виробів з металевих порошків чи стружки гарячим штампуванням, що містить робочий канал 1 утворений доущільнюючим пуансоном 2, матрицею 3 з вічком і напівматрицею 4, що має скіс для полегшення плину металу в напрямку вихідного каналу перемінного перетину 5, що у свою чергу утворений доущільнюючим пуансоном 2, утримуваним пружиною 6, і нижньою матрицею 7. Усі конструктивні елементи розміщені в контейнері 8, у якому виконано вихідний отвір 9 з розмірами поперечного переріза 10x10мм Штамп встановлюється на плиті 10, що кріпиться до столу преса. 7288 Пристрій для виготовлення високоидільних виробів з металевих порошків чи стружки працює в такий спосіб' пористий попередньо нагрітий брикет поміщають у робочий канал штампа 1 утворений доущільнюючим пуансоном 2, матрицею з вічком З і напівматрицею 4, осаджують в осьовому напрямку і після осадки видавлюють у вихідний канал перемінного перетину 5 утворений доущільнюю Комп'ютерна верстка А Рябко 4 чим пуансоном2, утримуваним пружиною 6, і нижньою матрицею 7, розташований перпендикулярно осі пресування, а потім осаджують у напрямку перпендикулярному довгої осі виробу. Далі, через вихідний отвір 9 у контейнері 8 отримуємо заготовку для подальшого виготовлення високощільних порошкових виробів і увесь процес повторюється знову. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
