Шарнірний кутомір

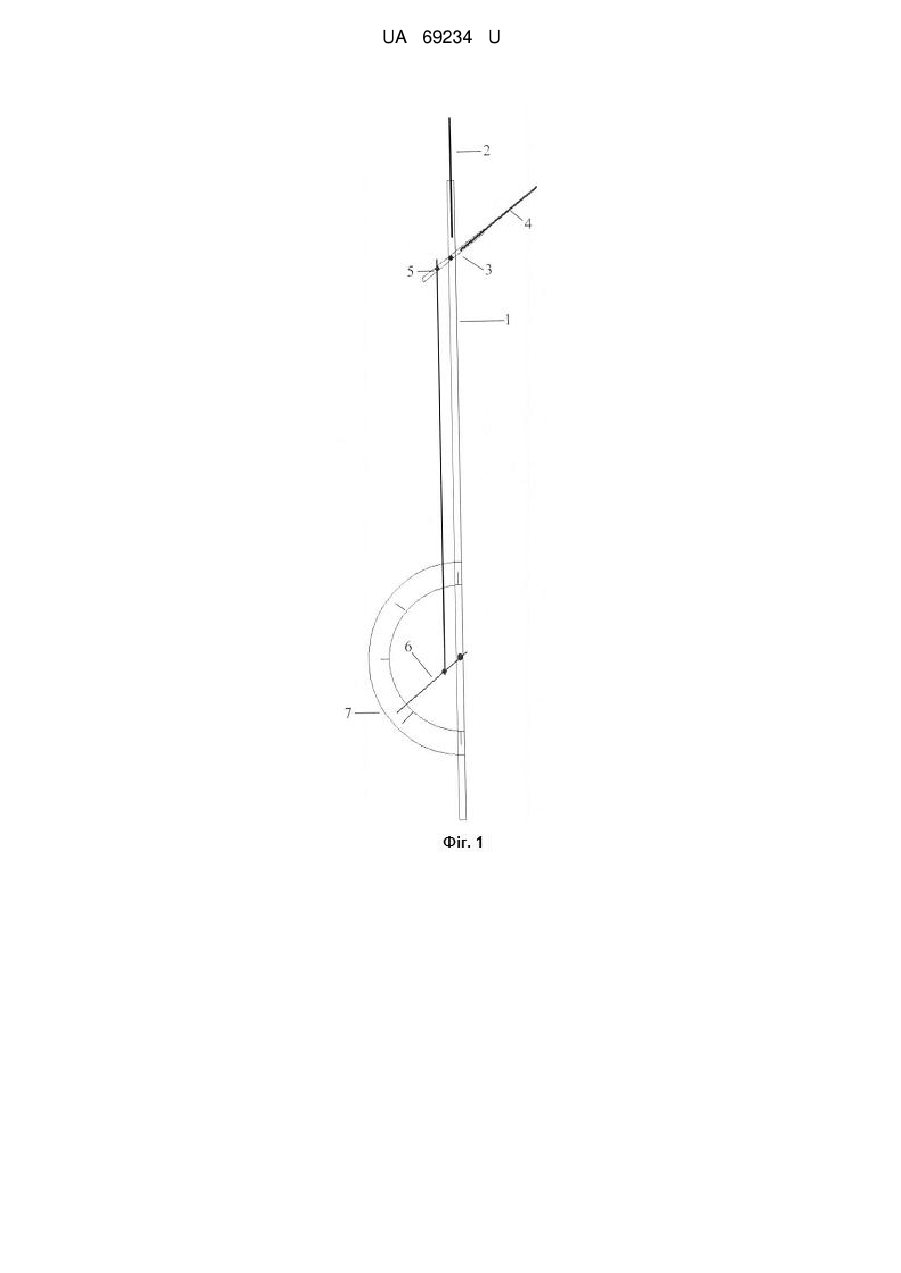

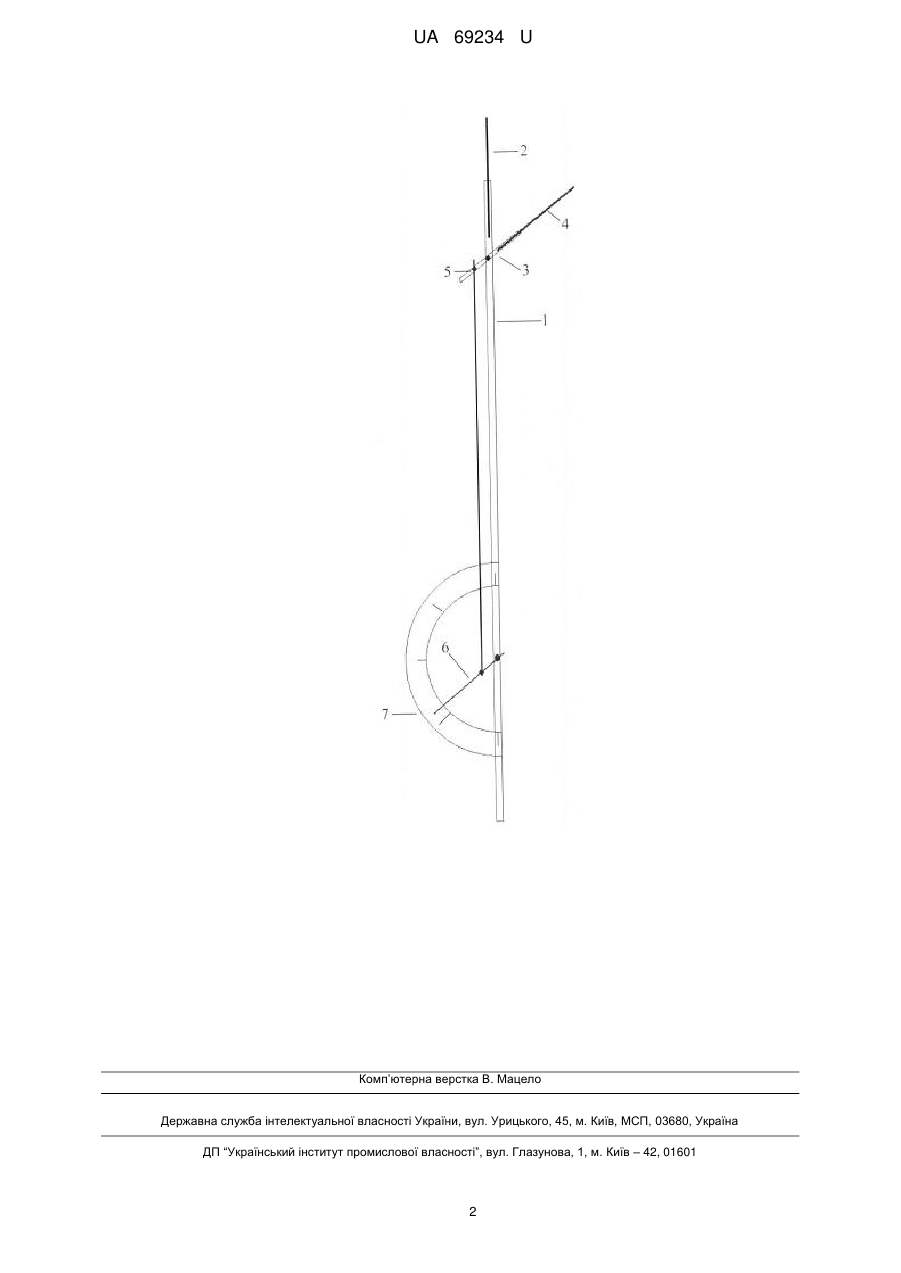

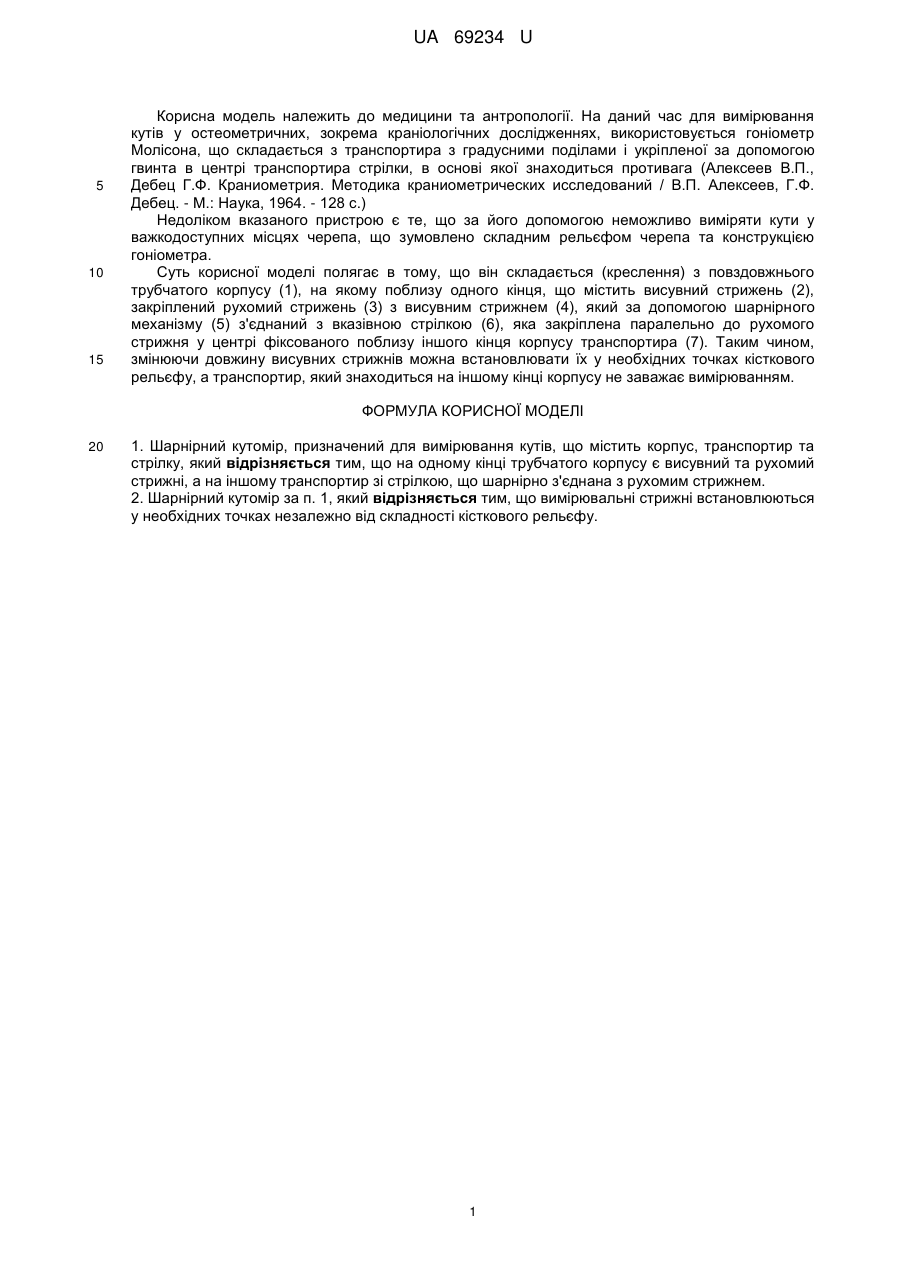

Реферат: Шарнірний кутомір, призначений для вимірювання кутів, що містить корпус, транспортир та стрілку, причому на одному кінці трубчатого корпусу є висувний та рухомий стрижні, а на іншому транспортир зі стрілкою, що шарнірно з'єднана з рухомим стрижнем, а вимірювальні стрижні встановлюються у необхідних точках незалежно від складності кісткового рельєфу. UA 69234 U (12) UA 69234 U UA 69234 U 5 10 15 Корисна модель належить до медицини та антропології. На даний час для вимірювання кутів у остеометричних, зокрема краніологічних дослідженнях, використовується гоніометр Молісона, що складається з транспортира з градусними поділами і укріпленої за допомогою гвинта в центрі транспортира стрілки, в основі якої знаходиться противага (Алексеев В.П., Дебец Г.Ф. Краниометрия. Методика краниометрических исследований / В.П. Алексеев, Г.Ф. Дебец. - М.: Наука, 1964. - 128 с.) Недоліком вказаного пристрою є те, що за його допомогою неможливо виміряти кути у важкодоступних місцях черепа, що зумовлено складним рельєфом черепа та конструкцією гоніометра. Суть корисної моделі полягає в тому, що він складається (креслення) з повздовжнього трубчатого корпусу (1), на якому поблизу одного кінця, що містить висувний стрижень (2), закріплений рухомий стрижень (3) з висувним стрижнем (4), який за допомогою шарнірного механізму (5) з'єднаний з вказівною стрілкою (6), яка закріплена паралельно до рухомого стрижня у центрі фіксованого поблизу іншого кінця корпусу транспортира (7). Таким чином, змінюючи довжину висувних стрижнів можна встановлювати їх у необхідних точках кісткового рельєфу, а транспортир, який знаходиться на іншому кінці корпусу не заважає вимірюванням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Шарнірний кутомір, призначений для вимірювання кутів, що містить корпус, транспортир та стрілку, який відрізняється тим, що на одному кінці трубчатого корпусу є висувний та рухомий стрижні, а на іншому транспортир зі стрілкою, що шарнірно з'єднана з рухомим стрижнем. 2. Шарнірний кутомір за п. 1, який відрізняється тим, що вимірювальні стрижні встановлюються у необхідних точках незалежно від складності кісткового рельєфу. 1 UA 69234 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
