Застосування металорізального верстата з числовим програмним управлінням як пристрою для намотування дроту на котушковий модуль

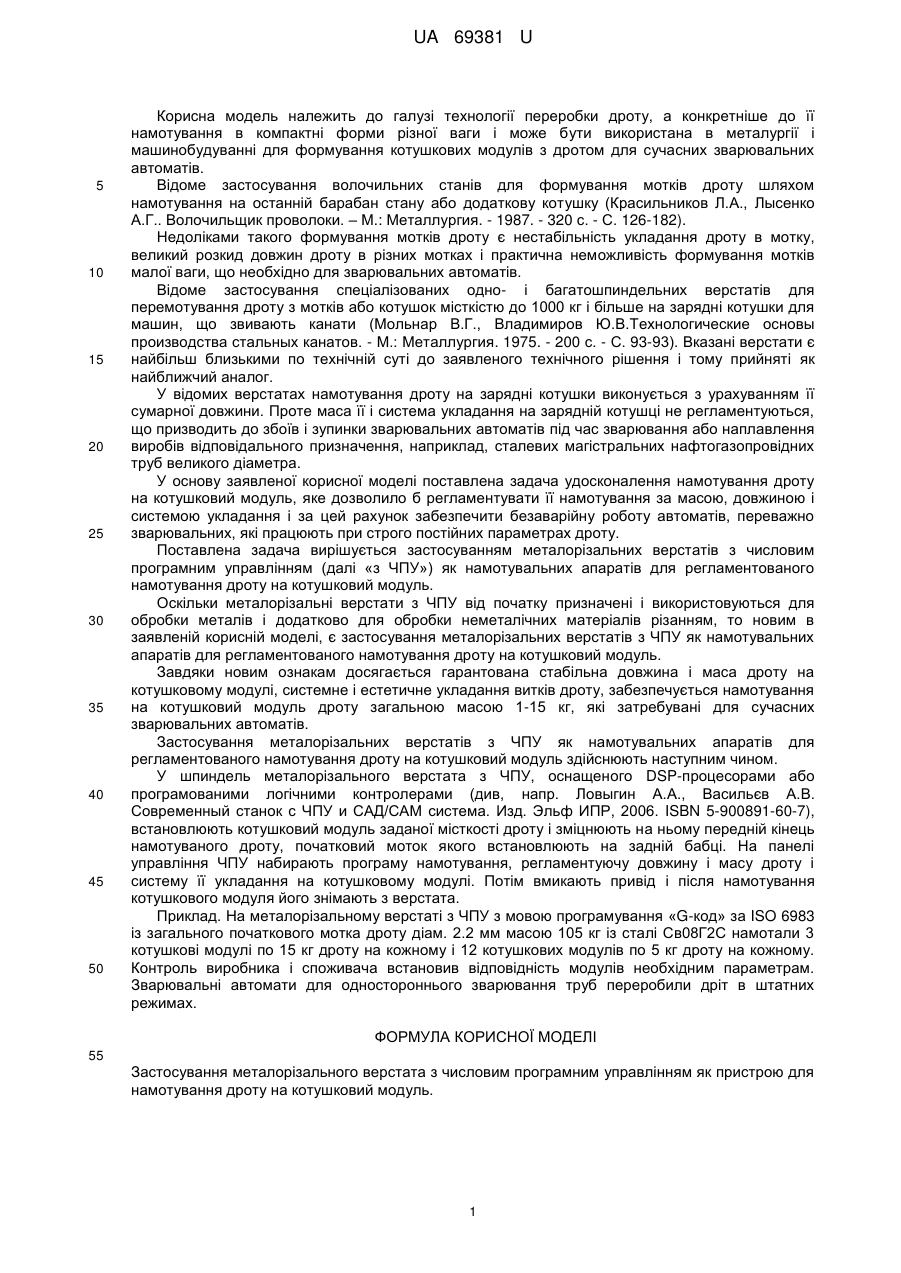

Реферат: Застосування металорізального верстату з числовим програмним управлінням як пристрій для намотування дроту на котушковий модуль належить до галузі технології переробки дроту, а конкретніше до її намотування в компактні форми різної ваги і може бути використаний в металургії і машинобудуванні для формування котушкових модулів з дротом для сучасних зварювальних автоматів. UA 69381 U (12) UA 69381 U UA 69381 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі технології переробки дроту, а конкретніше до її намотування в компактні форми різної ваги і може бути використана в металургії і машинобудуванні для формування котушкових модулів з дротом для сучасних зварювальних автоматів. Відоме застосування волочильних станів для формування мотків дроту шляхом намотування на останній барабан стану або додаткову котушку (Красильников Л.А., Лысенко А.Г.. Волочильщик проволоки. – Μ.: Металлургия. - 1987. - 320 с. - С. 126-182). Недоліками такого формування мотків дроту є нестабільність укладання дроту в мотку, великий розкид довжин дроту в різних мотках і практична неможливість формування мотків малої ваги, що необхідно для зварювальних автоматів. Відоме застосування спеціалізованих одно- і багатошпиндельних верстатів для перемотування дроту з мотків або котушок місткістю до 1000 кг і більше на зарядні котушки для машин, що звивають канати (Мольнар В.Г., Владимиров Ю.В.Технологические основы производства стальных канатов. - М.: Металлургия. 1975. - 200 с. - С. 93-93). Вказані верстати є найбільш близькими по технічній суті до заявленого технічного рішення і тому прийняті як найближчий аналог. У відомих верстатах намотування дроту на зарядні котушки виконується з урахуванням її сумарної довжини. Проте маса її і система укладання на зарядній котушці не регламентуються, що призводить до збоїв і зупинки зварювальних автоматів під час зварювання або наплавлення виробів відповідального призначення, наприклад, сталевих магістральних нафтогазопровідних труб великого діаметра. У основу заявленої корисної моделі поставлена задача удосконалення намотування дроту на котушковий модуль, яке дозволило б регламентувати її намотування за масою, довжиною і системою укладання і за цей рахунок забезпечити безаварійну роботу автоматів, переважно зварювальних, які працюють при строго постійних параметрах дроту. Поставлена задача вирішується застосуванням металорізальних верстатів з числовим програмним управлінням (далі «з ЧПУ») як намотувальних апаратів для регламентованого намотування дроту на котушковий модуль. Оскільки металорізальні верстати з ЧПУ від початку призначені і використовуються для обробки металів і додатково для обробки неметалічних матеріалів різанням, то новим в заявленій корисній моделі, є застосування металорізальних верстатів з ЧПУ як намотувальних апаратів для регламентованого намотування дроту на котушковий модуль. Завдяки новим ознакам досягається гарантована стабільна довжина і маса дроту на котушковому модулі, системне і естетичне укладання витків дроту, забезпечується намотування на котушковий модуль дроту загальною масою 1-15 кг, які затребувані для сучасних зварювальних автоматів. Застосування металорізальних верстатів з ЧПУ як намотувальних апаратів для регламентованого намотування дроту на котушковий модуль здійснюють наступним чином. У шпиндель металорізального верстата з ЧПУ, оснащеного DSP-процесорами або програмованими логічними контролерами (див, напр. Ловыгин А.А., Васильєв А.В. Современный станок с ЧПУ и САД/САМ система. Изд. Эльф ИПР, 2006. ISBN 5-900891-60-7), встановлюють котушковий модуль заданої місткості дроту і зміцнюють на ньому передній кінець намотуваного дроту, початковий моток якого встановлюють на задній бабці. На панелі управління ЧПУ набирають програму намотування, регламентуючу довжину і масу дроту і систему її укладання на котушковому модулі. Потім вмикають привід і після намотування котушкового модуля його знімають з верстата. Приклад. На металорізальному верстаті з ЧПУ з мовою програмування «G-код» за ISO 6983 із загального початкового мотка дроту діам. 2.2 мм масою 105 кг із сталі Св08Г2С намотали 3 котушкові модулі по 15 кг дроту на кожному і 12 котушкових модулів по 5 кг дроту на кожному. Контроль виробника і споживача встановив відповідність модулів необхідним параметрам. Зварювальні автомати для одностороннього зварювання труб переробили дріт в штатних режимах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Застосування металорізального верстата з числовим програмним управлінням як пристрою для намотування дроту на котушковий модуль. 1 UA 69381 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
