Пристрій для намотування дроту

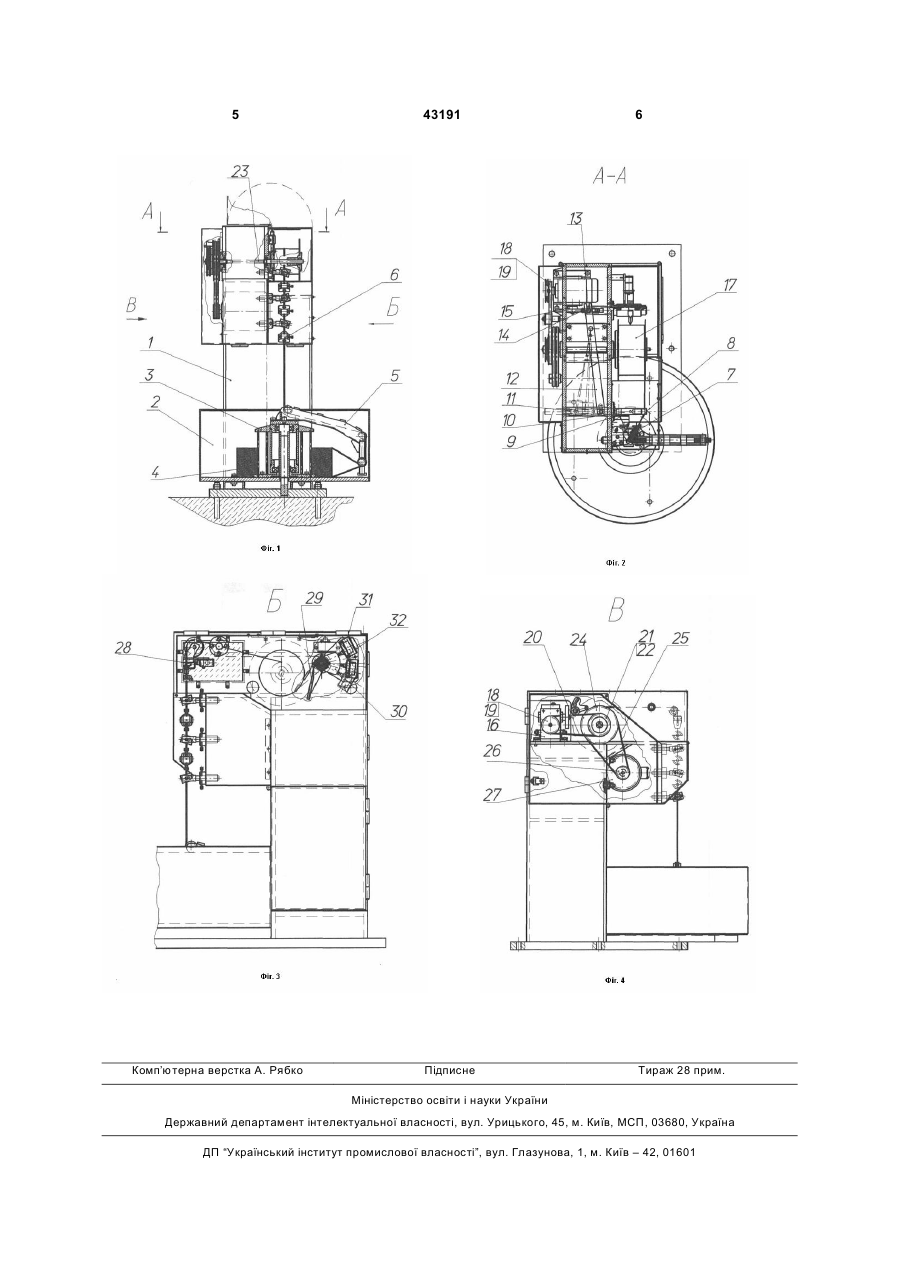

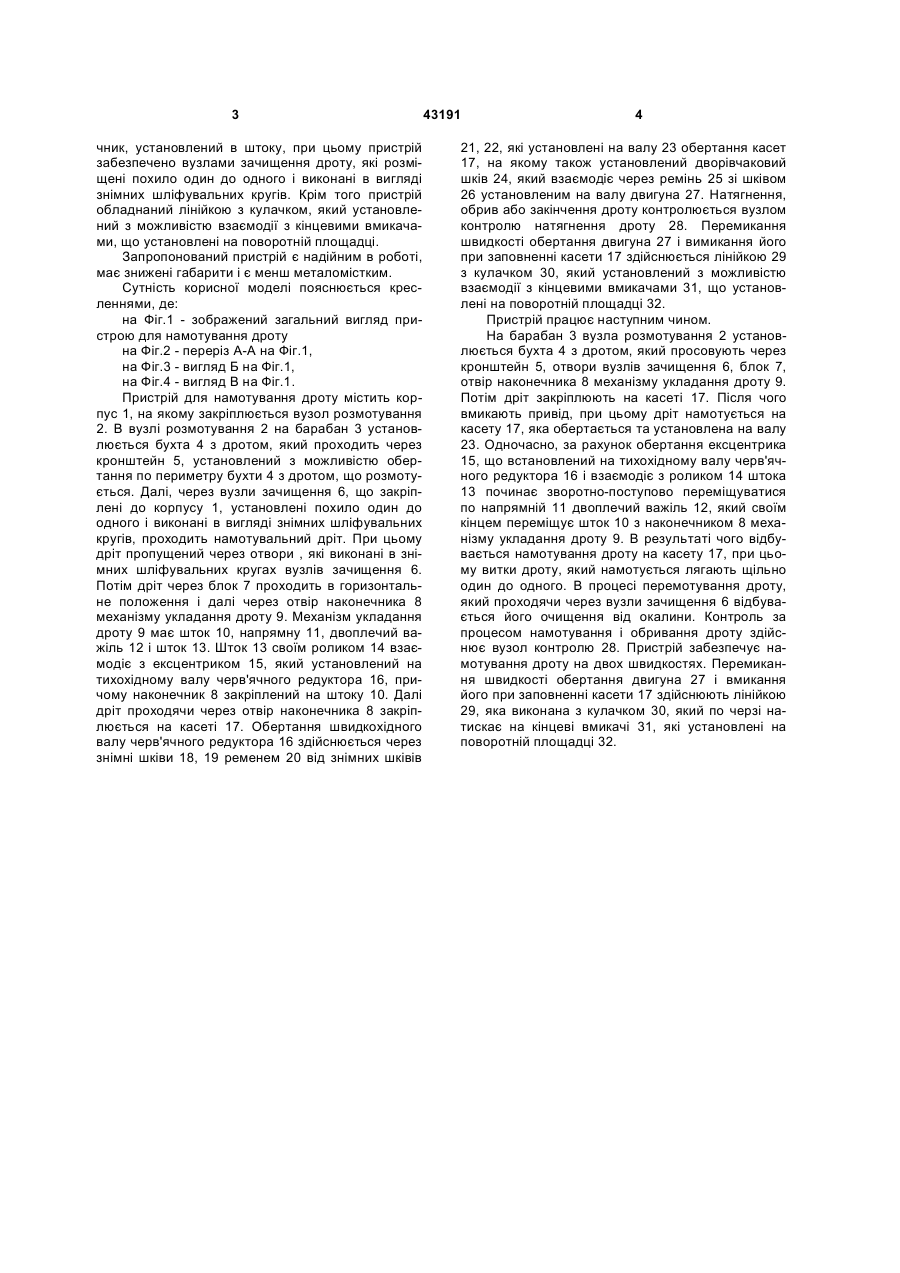

1. Пристрій для намотування дроту, який містить вузол розмотування дроту, а також механізм укладання дроту на касету, що взаємодіє з ексцентриком, який відрізняється тим, що механізм укладання дроту виконаний в вигляді установле 3 чник, установлений в штоку, при цьому пристрій забезпечено вузлами зачищення дроту, які розміщені похило один до одного і виконані в вигляді знімних шліфувальних кругів. Крім того пристрій обладнаний лінійкою з кулачком, який установлений з можливістю взаємодії з кінцевими вмикачами, що установлені на поворотній площадці. Запропонований пристрій є надійним в роботі, має знижені габарити і є менш металомістким. Сутність корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображений загальний вигляд пристрою для намотування дроту на Фіг.2 - переріз А-А на Фіг.1, на Фіг.3 - вигляд Б на Фіг.1, на Фіг.4 - вигляд В на Фіг.1. Пристрій для намотування дроту містить корпус 1, на якому закріплюється вузол розмотування 2. В вузлі розмотування 2 на барабан 3 установлюється бухта 4 з дротом, який проходить через кронштейн 5, установлений з можливістю обертання по периметру бухти 4 з дротом, що розмотується. Далі, через вузли зачищення 6, що закріплені до корпусу 1, установлені похило один до одного і виконані в вигляді знімних шліфувальних кругів, проходить намотувальний дріт. При цьому дріт пропущений через отвори , які виконані в знімних шліфувальних кругах вузлів зачищення 6. Потім дріт через блок 7 проходить в горизонтальне положення і далі через отвір наконечника 8 механізму укладання дроту 9. Механізм укладання дроту 9 має шток 10, напрямну 11, двоплечий важіль 12 і шток 13. Шток 13 своїм роликом 14 взаємодіє з ексцентриком 15, який установлений на тихохідному валу черв'ячного редуктора 16, причому наконечник 8 закріплений на штоку 10. Далі дріт проходячи через отвір наконечника 8 закріплюється на касеті 17. Обертання швидкохідного валу черв'ячного редуктора 16 здійснюється через знімні шківи 18, 19 ременем 20 від знімних шківів 43191 4 21, 22, які установлені на валу 23 обертання касет 17, на якому також установлений дворівчаковий шків 24, який взаємодіє через ремінь 25 зі шківом 26 установленим на валу двигуна 27. Натягнення, обрив або закінчення дроту контролюється вузлом контролю натягнення дроту 28. Перемикання швидкості обертання двигуна 27 і вимикання його при заповненні касети 17 здійснюється лінійкою 29 з кулачком 30, який установлений з можливістю взаємодії з кінцевими вмикачами 31, що установлені на поворотній площадці 32. Пристрій працює наступним чином. На барабан 3 вузла розмотування 2 установлюється бухта 4 з дротом, який просовують через кронштейн 5, отвори вузлів зачищення 6, блок 7, отвір наконечника 8 механізму укладання дроту 9. Потім дріт закріплюють на касеті 17. Після чого вмикають привід, при цьому дріт намотується на касету 17, яка обертається та установлена на валу 23. Одночасно, за рахунок обертання ексцентрика 15, що встановлений на тихохідному валу черв'ячного редуктора 16 і взаємодіє з роликом 14 штока 13 починає зворотно-поступово переміщуватися по напрямній 11 двоплечий важіль 12, який своїм кінцем переміщує шток 10 з наконечником 8 механізму укладання дроту 9. В результаті чого відбувається намотування дроту на касету 17, при цьому витки дроту, який намотується лягають щільно один до одного. В процесі перемотування дроту, який проходячи через вузли зачищення 6 відбувається його очищення від окалини. Контроль за процесом намотування і обривання дроту здійснює вузол контролю 28. Пристрій забезпечує намотування дроту на двох швидкостях. Перемикання швидкості обертання двигуна 27 і вмикання його при заповненні касети 17 здійснюють лінійкою 29, яка виконана з кулачком 30, який по черзі натискає на кінцеві вмикачі 31, які установлені на поворотній площадці 32. 5 Комп’ютерна верстка А. Рябко 43191 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
