Пристрій для лущення та шліфування зерна

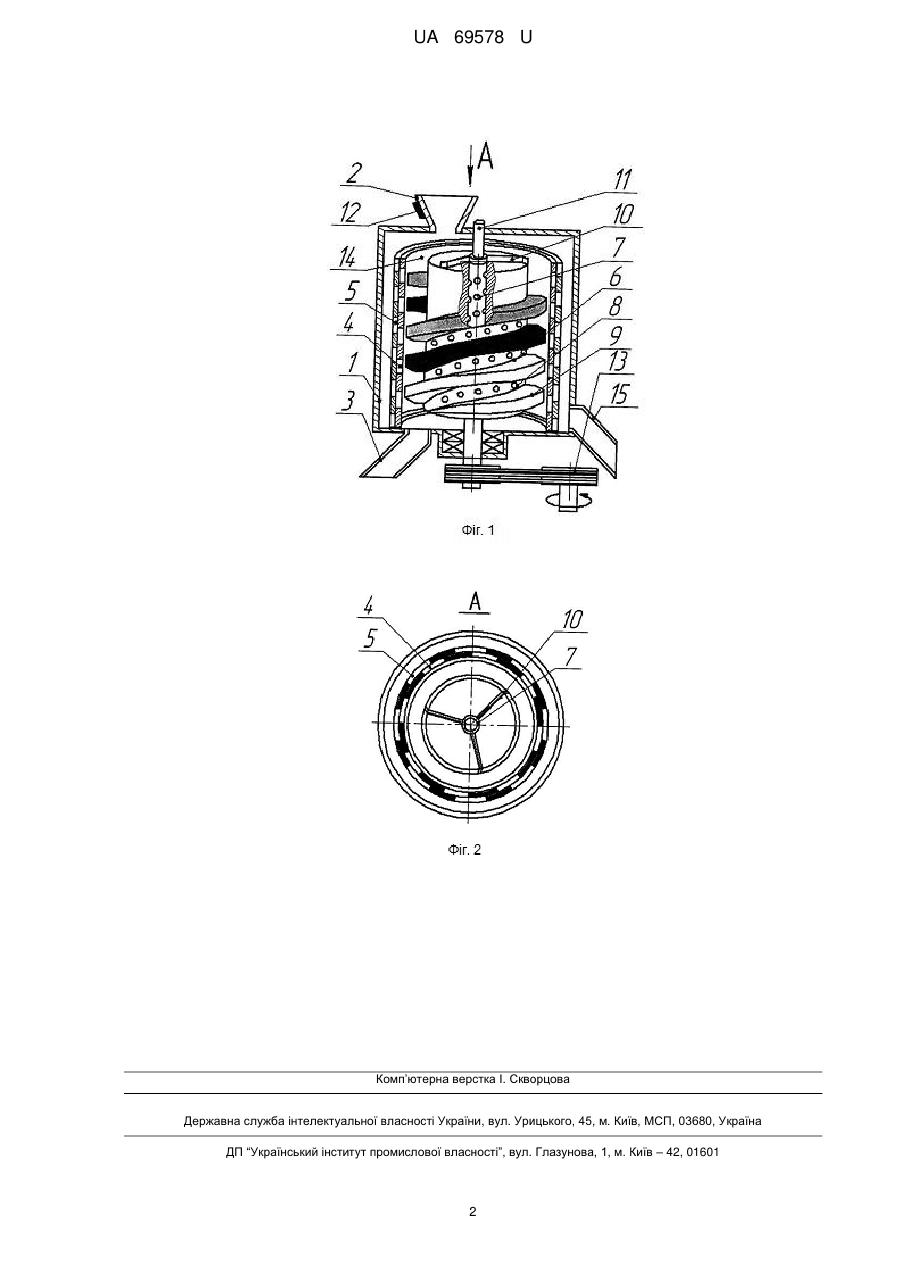

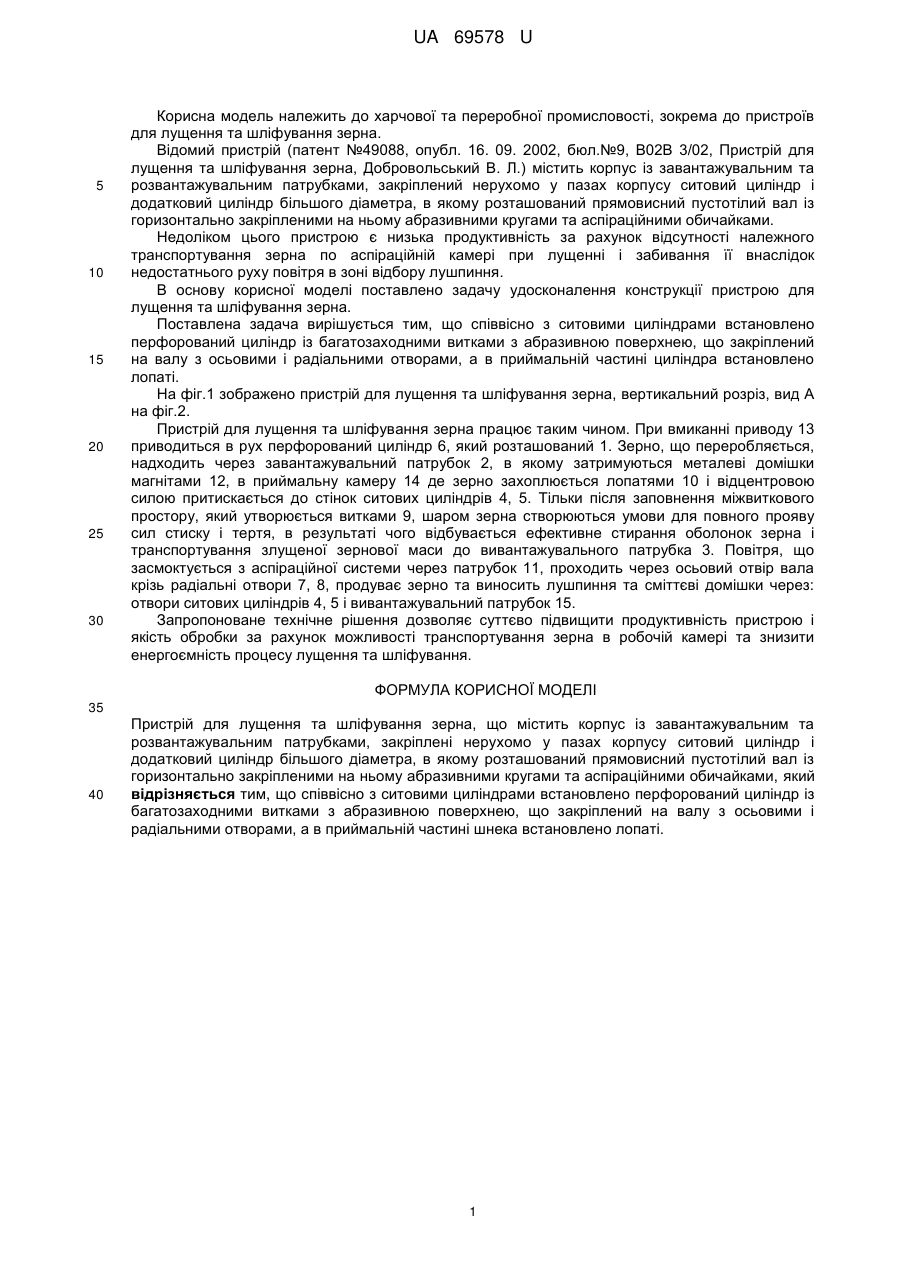

Реферат: Пристрій для лущення та шліфування зерна містить корпус, завантажувальні та розвантажувальні патрубками, ситовий циліндр, додатковий циліндр, пустотілий вал, абразивні круги, аспіраційні обичайками. Співвісно з ситовими циліндрами встановлено перфорований циліндр, а в приймальній частині шнека встановлено лопаті. UA 69578 U (54) ПРИСТРІЙ ДЛЯ ЛУЩЕННЯ ТА ШЛІФУВАННЯ ЗЕРНА UA 69578 U UA 69578 U 5 10 15 20 25 30 Корисна модель належить до харчової та переробної промисловості, зокрема до пристроїв для лущення та шліфування зерна. Відомий пристрій (патент №49088, опубл. 16. 09. 2002, бюл.№9, В02В 3/02, Пристрій для лущення та шліфування зерна, Добровольський В. Л.) містить корпус із завантажувальним та розвантажувальним патрубками, закріплений нерухомо у пазах корпусу ситовий циліндр і додатковий циліндр більшого діаметра, в якому розташований прямовисний пустотілий вал із горизонтально закріпленими на ньому абразивними кругами та аспіраційними обичайками. Недоліком цього пристрою є низька продуктивність за рахунок відсутності належного транспортування зерна по аспіраційній камері при лущенні і забивання її внаслідок недостатнього руху повітря в зоні відбору лушпиння. В основу корисної моделі поставлено задачу удосконалення конструкції пристрою для лущення та шліфування зерна. Поставлена задача вирішується тим, що співвісно з ситовими циліндрами встановлено перфорований циліндр із багатозаходними витками з абразивною поверхнею, що закріплений на валу з осьовими і радіальними отворами, а в приймальній частині циліндра встановлено лопаті. На фіг.1 зображено пристрій для лущення та шліфування зерна, вертикальний розріз, вид А на фіг.2. Пристрій для лущення та шліфування зерна працює таким чином. При вмиканні приводу 13 приводиться в рух перфорований циліндр 6, який розташований 1. Зерно, що переробляється, надходить через завантажувальний патрубок 2, в якому затримуються металеві домішки магнітами 12, в приймальну камеру 14 де зерно захоплюється лопатями 10 і відцентровою силою притискається до стінок ситових циліндрів 4, 5. Тільки після заповнення міжвиткового простору, який утворюється витками 9, шаром зерна створюються умови для повного прояву сил стиску і тертя, в результаті чого відбувається ефективне стирання оболонок зерна і транспортування злущеної зернової маси до вивантажувального патрубка 3. Повітря, що засмоктується з аспіраційної системи через патрубок 11, проходить через осьовий отвір вала крізь радіальні отвори 7, 8, продуває зерно та виносить лушпиння та сміттєві домішки через: отвори ситових циліндрів 4, 5 і вивантажувальний патрубок 15. Запропоноване технічне рішення дозволяє суттєво підвищити продуктивність пристрою і якість обробки за рахунок можливості транспортування зерна в робочій камері та знизити енергоємність процесу лущення та шліфування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для лущення та шліфування зерна, що містить корпус із завантажувальним та розвантажувальним патрубками, закріплені нерухомо у пазах корпусу ситовий циліндр і додатковий циліндр більшого діаметра, в якому розташований прямовисний пустотілий вал із горизонтально закріпленими на ньому абразивними кругами та аспіраційними обичайками, який відрізняється тим, що співвісно з ситовими циліндрами встановлено перфорований циліндр із багатозаходними витками з абразивною поверхнею, що закріплений на валу з осьовими і радіальними отворами, а в приймальній частині шнека встановлено лопаті. 1 UA 69578 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
