Компенсатор нерівномірності навантаження штампа

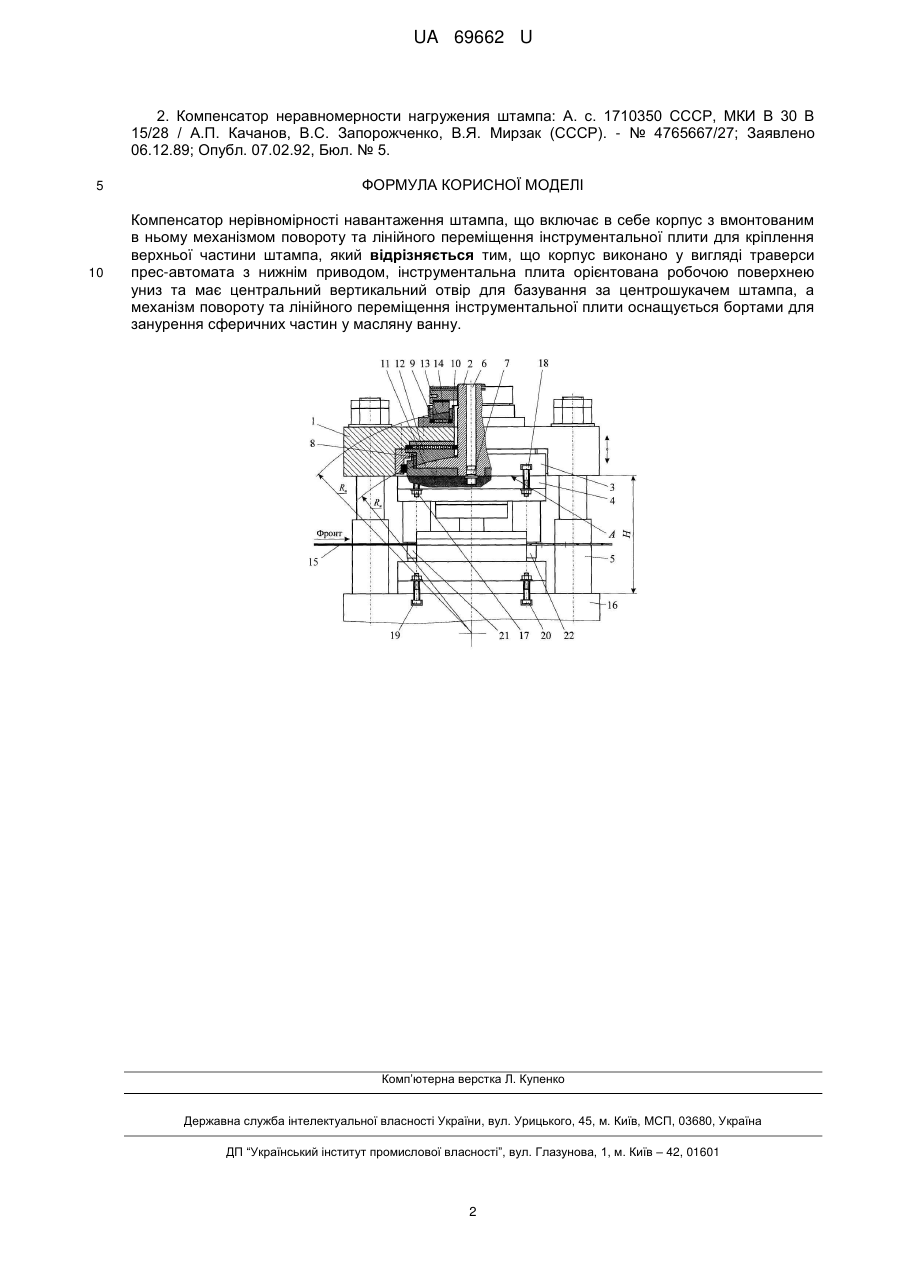

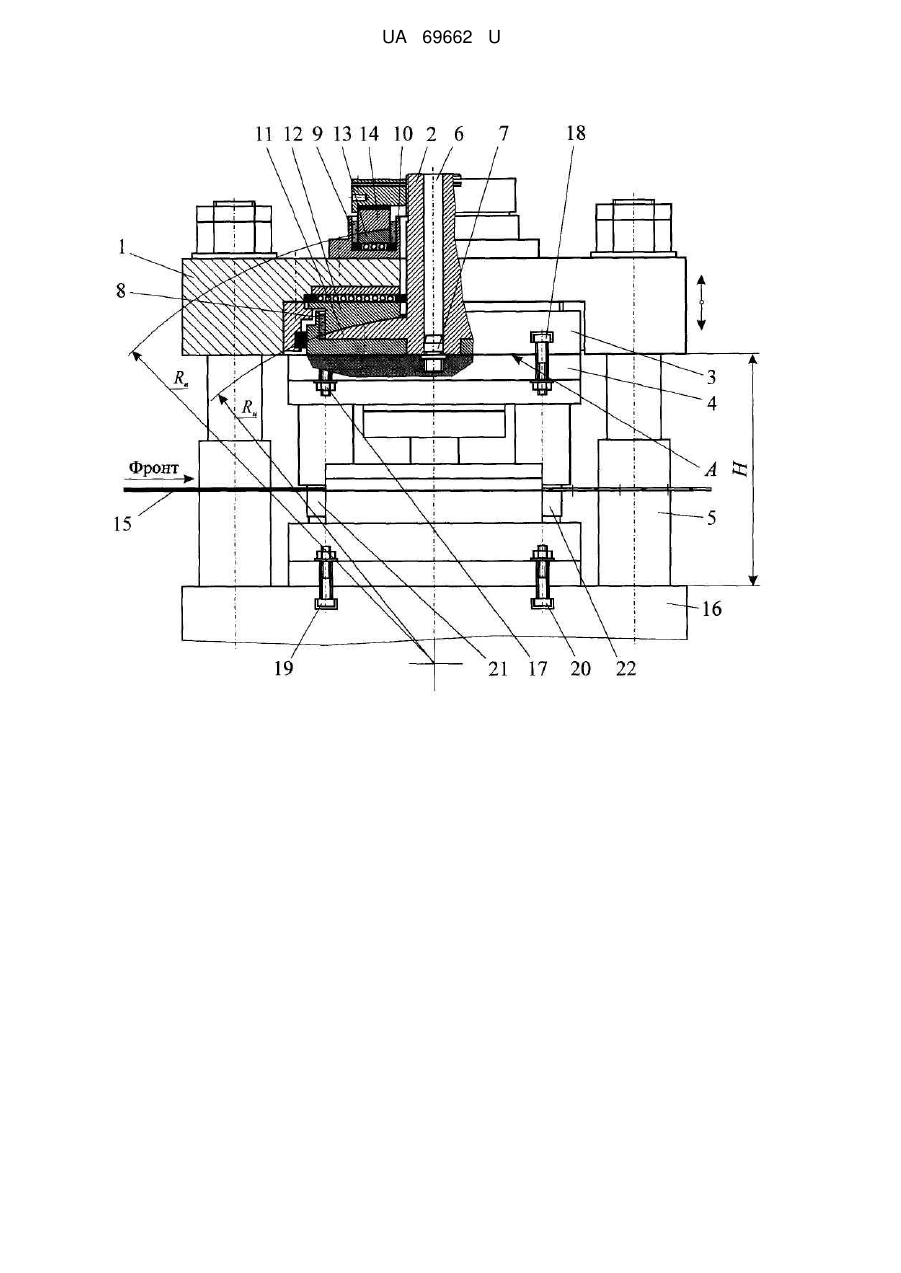

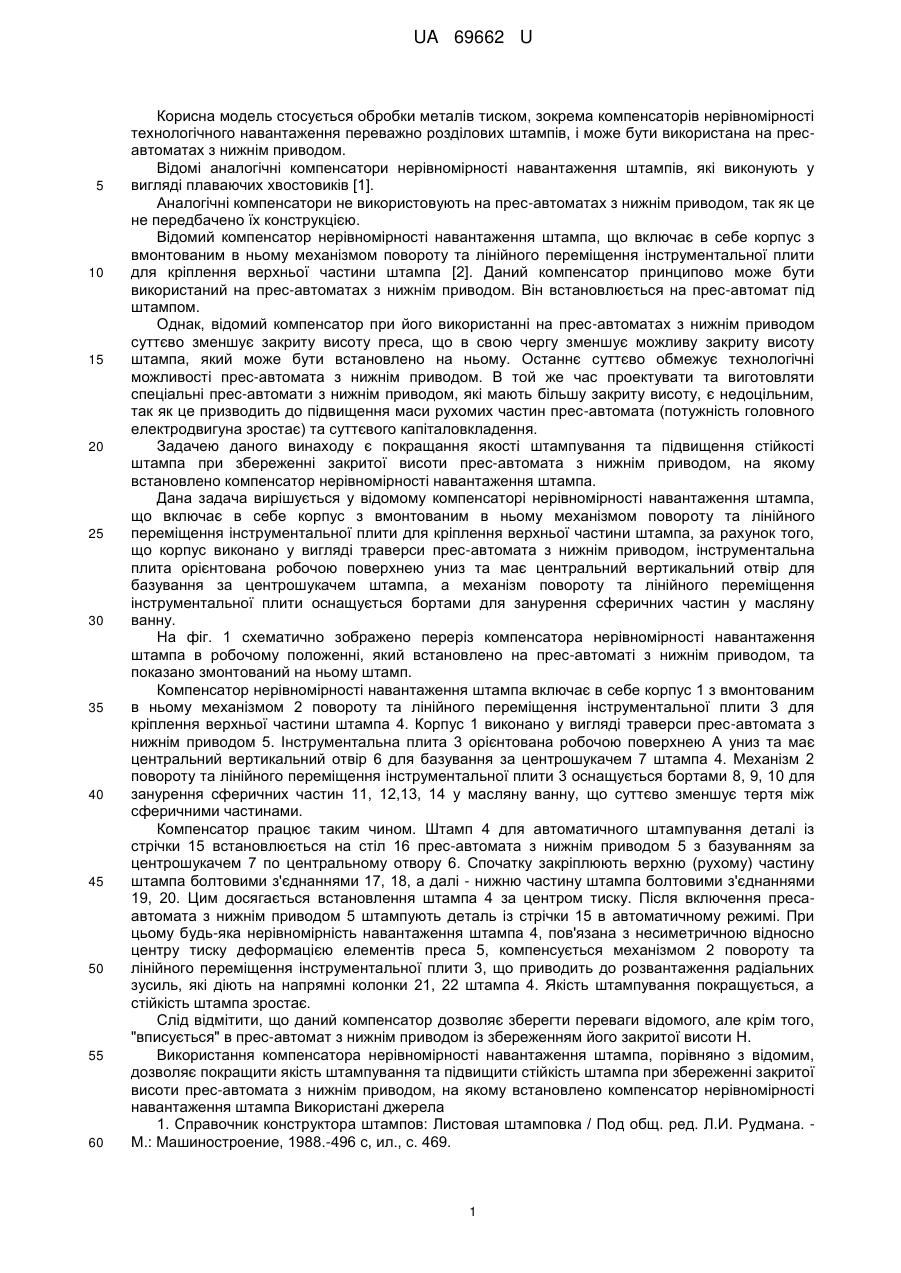

Реферат: UA 69662 U UA 69662 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується обробки металів тиском, зокрема компенсаторів нерівномірності технологічного навантаження переважно розділових штампів, і може бути використана на пресавтоматах з нижнім приводом. Відомі аналогічні компенсатори нерівномірності навантаження штампів, які виконують у вигляді плаваючих хвостовиків [1]. Аналогічні компенсатори не використовують на прес-автоматах з нижнім приводом, так як це не передбачено їх конструкцією. Відомий компенсатор нерівномірності навантаження штампа, що включає в себе корпус з вмонтованим в ньому механізмом повороту та лінійного переміщення інструментальної плити для кріплення верхньої частини штампа [2]. Даний компенсатор принципово може бути використаний на прес-автоматах з нижнім приводом. Він встановлюється на прес-автомат під штампом. Однак, відомий компенсатор при його використанні на прес-автоматах з нижнім приводом суттєво зменшує закриту висоту преса, що в свою чергу зменшує можливу закриту висоту штампа, який може бути встановлено на ньому. Останнє суттєво обмежує технологічні можливості прес-автомата з нижнім приводом. В той же час проектувати та виготовляти спеціальні прес-автомати з нижнім приводом, які мають більшу закриту висоту, є недоцільним, так як це призводить до підвищення маси рухомих частин прес-автомата (потужність головного електродвигуна зростає) та суттєвого капіталовкладення. Задачею даного винаходу є покращання якості штампування та підвищення стійкості штампа при збереженні закритої висоти прес-автомата з нижнім приводом, на якому встановлено компенсатор нерівномірності навантаження штампа. Дана задача вирішується у відомому компенсаторі нерівномірності навантаження штампа, що включає в себе корпус з вмонтованим в ньому механізмом повороту та лінійного переміщення інструментальної плити для кріплення верхньої частини штампа, за рахунок того, що корпус виконано у вигляді траверси прес-автомата з нижнім приводом, інструментальна плита орієнтована робочою поверхнею униз та має центральний вертикальний отвір для базування за центрошукачем штампа, а механізм повороту та лінійного переміщення інструментальної плити оснащується бортами для занурення сферичних частин у масляну ванну. На фіг. 1 схематично зображено переріз компенсатора нерівномірності навантаження штампа в робочому положенні, який встановлено на прес-автоматі з нижнім приводом, та показано змонтований на ньому штамп. Компенсатор нерівномірності навантаження штампа включає в себе корпус 1 з вмонтованим в ньому механізмом 2 повороту та лінійного переміщення інструментальної плити 3 для кріплення верхньої частини штампа 4. Корпус 1 виконано у вигляді траверси прес-автомата з нижнім приводом 5. Інструментальна плита 3 орієнтована робочою поверхнею А униз та має центральний вертикальний отвір 6 для базування за центрошукачем 7 штампа 4. Механізм 2 повороту та лінійного переміщення інструментальної плити 3 оснащується бортами 8, 9, 10 для занурення сферичних частин 11, 12,13, 14 у масляну ванну, що суттєво зменшує тертя між сферичними частинами. Компенсатор працює таким чином. Штамп 4 для автоматичного штампування деталі із стрічки 15 встановлюється на стіл 16 прес-автомата з нижнім приводом 5 з базуванням за центрошукачем 7 по центральному отвору 6. Спочатку закріплюють верхню (рухому) частину штампа болтовими з'єднаннями 17, 18, а далі - нижню частину штампа болтовими з'єднаннями 19, 20. Цим досягається встановлення штампа 4 за центром тиску. Після включення пресаавтомата з нижнім приводом 5 штампують деталь із стрічки 15 в автоматичному режимі. При цьому будь-яка нерівномірність навантаження штампа 4, пов'язана з несиметричною відносно центру тиску деформацією елементів преса 5, компенсується механізмом 2 повороту та лінійного переміщення інструментальної плити 3, що приводить до розвантаження радіальних зусиль, які діють на напрямні колонки 21, 22 штампа 4. Якість штампування покращується, а стійкість штампа зростає. Слід відмітити, що даний компенсатор дозволяє зберегти переваги відомого, але крім того, "вписується" в прес-автомат з нижнім приводом із збереженням його закритої висоти Н. Використання компенсатора нерівномірності навантаження штампа, порівняно з відомим, дозволяє покращити якість штампування та підвищити стійкість штампа при збереженні закритої висоти прес-автомата з нижнім приводом, на якому встановлено компенсатор нерівномірності навантаження штампа Використані джерела 1. Справочник конструктора штампов: Листовая штамповка / Под общ. ред. Л.И. Рудмана. М.: Машиностроение, 1988.-496 с, ил., с. 469. 1 UA 69662 U 2. Компенсатор неравномерности нагружения штампа: А. с. 1710350 СССР, МКИ В 30 В 15/28 / А.П. Качанов, В.С. Запорожченко, В.Я. Мирзак (СССР). - № 4765667/27; Заявлено 06.12.89; Опубл. 07.02.92, Бюл. № 5. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Компенсатор нерівномірності навантаження штампа, що включає в себе корпус з вмонтованим в ньому механізмом повороту та лінійного переміщення інструментальної плити для кріплення верхньої частини штампа, який відрізняється тим, що корпус виконано у вигляді траверси прес-автомата з нижнім приводом, інструментальна плита орієнтована робочою поверхнею униз та має центральний вертикальний отвір для базування за центрошукачем штампа, а механізм повороту та лінійного переміщення інструментальної плити оснащується бортами для занурення сферичних частин у масляну ванну. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
