Диспергатор

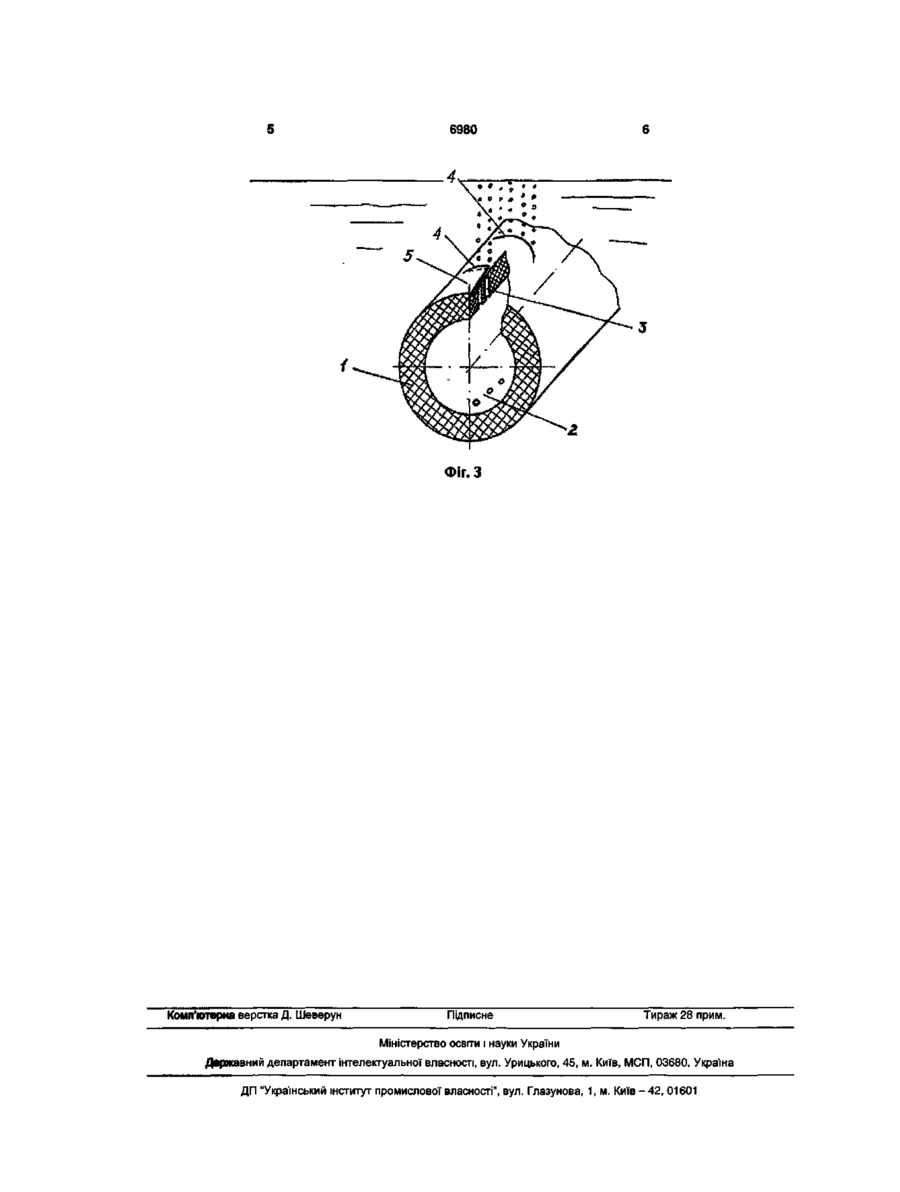

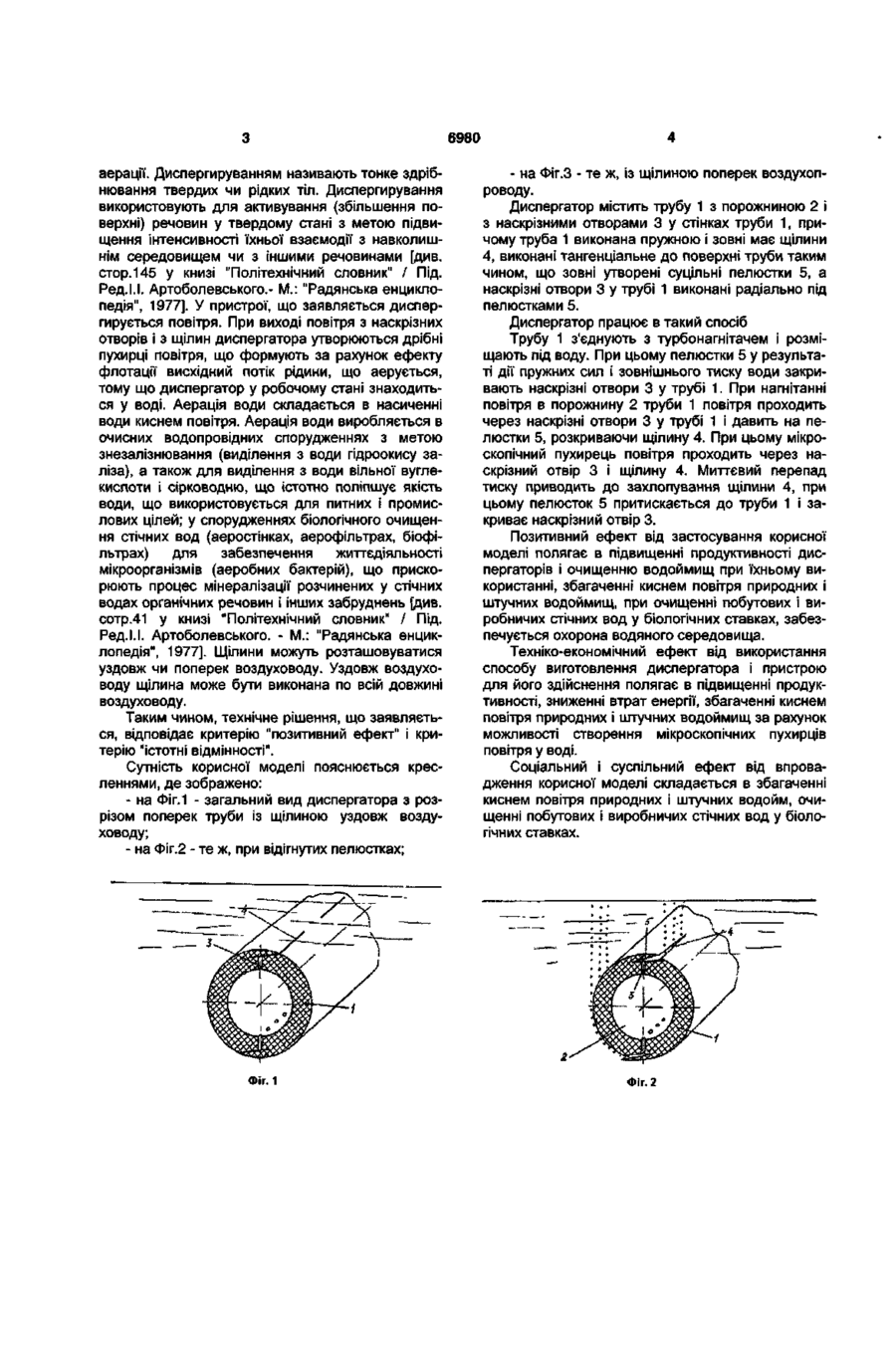

Диспергатор, що містить трубу з наскрізними отворами в стінках труби, який відрізняється тим, що труба виконана пружною і зовні має щілини, які виконані тангенціально до поверхні труби таким чином, що зовні утворені суцільні пелюстки, а наскрізні отвори виконані радіально під пелюстками. Корисна модель відноситься до пристроїв, що забезпечують охорону водяного середовища і може бути використана при збагаченні киснем повітря природних і штучних водоймищ, при очищенні побутових і виробничих стічних вод у біологічних ставках. Відомо про диспергатори у вигляді перфорованих пластин в інках-аераторах [див. мал. 14.2 на стор. 188 у книзі Кульского Л.А., Строкача П.П., "Технологія очищення природних вод". Київ. "Вища школа", 1981р.]. Даний диспергатор має недостатню продуктивність. Найбільш близьким по технічній сутності і позитивному ефекту, що досягається, є диспергатор у вигляді дірчастих труб барботажного аератора [див. мал.14.1 на стор.187 тієї ж книги]. Даний диспергатор також має недостатню продуктивність. В основу корисної моделі поставлено задачу удосконалення диспергатора, у котрого за рахунок оригінального розташування отворів на трубі досягається збільшення площі для подачі повітря, а за рахунок цього збільшується продуктивність диспергатора. Вирішення задачі досягається тим, що в диспергаторі, що містить трубу з наскрізними отворами в стінках труби, труба виконана пружною і зовні має щілини, що виконані тангенціальне до поверхні труби таким чином, що зовні утворені суцільні пелюстки, а наскрізні отвори в трубі виконані радіальне під пелюстками. Позитивний ефект полягає в підвищенні продуктивності за рахунок забезпечення великої площі одночасної подачі повітря у воду в результаті використання механізму клапана у вигляді наскрізних отворів, виконаних у трубі радіальне під пелюстками. Таким чином, воздуховод пристрою аерації для водоймищ може містити на одному погонному метрі безліч повітряних проток, нанесених за спеціальною технологією. Наскрізні отвори, виконані радіально під пелюстками, є свого роду клапанами, що відкриваються лише для того, щоб пропустити черговий мікроскопічний пухирець повітря. Миттєвий перепад тиску - і щілина захлопується, вода сама собі закриває шлях. По всій довжині воздуховода повітряні протоки працюють з однаковим ефектом при низькому тиску. Це дозволяє збільшувати довжину воздуховода при збереженні потужності і габаритів турбонагнітача або компресора, що розташований на березі чи на плотику, з використанням гнучких воздуховодов, притоплених грузилами по профілю дна. Порівняльний аналіз показує, що на відміну від прототипу, у пристрої, що заявляється, для диспергації повітря використовується своєрідний клапан у вигляді комбінації (сполучення) наскрізних отворів під пелюстками, диспергатор працює одночасно по всій довжині воздуховода, забезпечуючи рівномірну подочу повітря по всій довжині воздуховода, що дозволяє в такий спосіб "перекрити" велику площу водоймища з використанням одного пристрою 00 О) CD О) 6980 аерації. Диспергируванням називають тонке здрібнювання твердих чи рідких тіл. Диспергирування використовують для активування (збільшення поверхні) речовин у твердому стані з метою підвищення інтенсивності їхньої взаємодії з навколишнім середовищем чи з іншими речовинами [див. стор.145 у книзі "Політехнічний словник" / Під. Ред.1.1. Артоболевського.- М.: "Радянська енциклопедія", 1977]. У пристрої, що заявляється диспергирується повітря. При виході повітря з наскрізних отворів і з щілин диспергатора утворюються дрібні пухирці повітря, що формують за рахунок ефекту флотації висхідний потік рідини, що аерується, тому що диспергатор у робочому стані знаходиться у воді. Аерація води складається в насиченні води киснем повітря. Аерація води виробляється в очисних водопровідних спорудженнях з метою знезалізнювання (виділення з води гідроокису заліза), а також для виділення з води вільної вуглекислоти і сірководню, що істотно поліпшує якість води, що використовується для питних і промислових цілей; у спорудженнях біологічного очищення стічних вод (аеростінках, аерофільтрах, біофільтрах) для забезпечення життєдіяльності мікроорганізмів (аеробних бактерій), що прискорюють процес мінералізації розчинених у стічних водах органічних речовин і інших забруднень [див. сотр.41 у книзі "Політехнічний словник" / Під. Ред.І.І. Артоболевського. - М.: "Радянська енциклопедія", 1977]. Щілини можуть розташовуватися уздовж чи поперек воздуховоду. Уздовж воздуховоду щілина може бути виконана по всій довжині воздуховоду. Таким чином, технічне рішення, що заявляється, відповідає критерію "позитивний ефект" і критерію "істотні відмінності". Сутність корисної моделі пояснюється кресленнями, де зображено: - на Фіг.1 - загальний вид диспергатора з розрізом поперек труби із щілиною уздовж воздуховоду; - на Фіг.2 - те ж, при відігнутих пелюстках; Фіг.1 - на Фіг.З - те ж, із щілиною поперек воздухопроводу. Диспергатор містить трубу 1 з порожниною 2 і з наскрізними отворами 3 у стінках труби 1, причому труба 1 виконана пружною і зовні має щілини 4, виконані тангенціальне до поверхні труби таким чином, що зовні утворені суцільні пелюстки 5, а наскрізні отвори 3 у трубі 1 виконані радіально під пелюстками 5. Диспергатор працює в такий спосіб Трубу 1 з'єднують з турбонагнітачем і розміщають під воду. При цьому пелюстки 5 у результаті дії пружних сил і зовнішнього тиску води закривають наскрізні отвори 3 у трубі 1. При нагнітанні повітря в порожнину 2 труби 1 повітря проходить через наскрізні отвори 3 у трубі 1 і давить на пелюстки 5, розкриваючи щілину 4. При цьому мікроскопічний пухирець повітря проходить через наскрізний отвір 3 і щілину 4. Миттєвий перепад тиску приводить до захлопування щілини 4, при цьому пелюсток 5 притискається до труби 1 і закриває наскрізний отвір 3. Позитивний ефект від застосування корисної моделі полягає в підвищенні продуктивності диспергаторів і очищенню водоймищ при їхньому використанні, збагаченні киснем повітря природних і штучних водоймищ, при очищенні побутових і виробничих стічних вод у біологічних ставках, забезпечується охорона водяного середовища. Техніко-економічний ефект від використання способу виготовлення диспергатора і пристрою для його здійснення полягає в підвищенні продуктивності, зниженні втрат енергії, збагаченні киснем повітря природних і штучних водоймищ за рахунок можливості створення мікроскопічних пухирців повітря у воді. Соціальний і суспільний ефект від впровадження корисної моделі складається в збагаченні киснем повітря природних і штучних водойм, очищенні побутових і виробничих стічних вод у біологічних ставках. Фіг.2 6980 Фіг. З Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
