Диспергатор

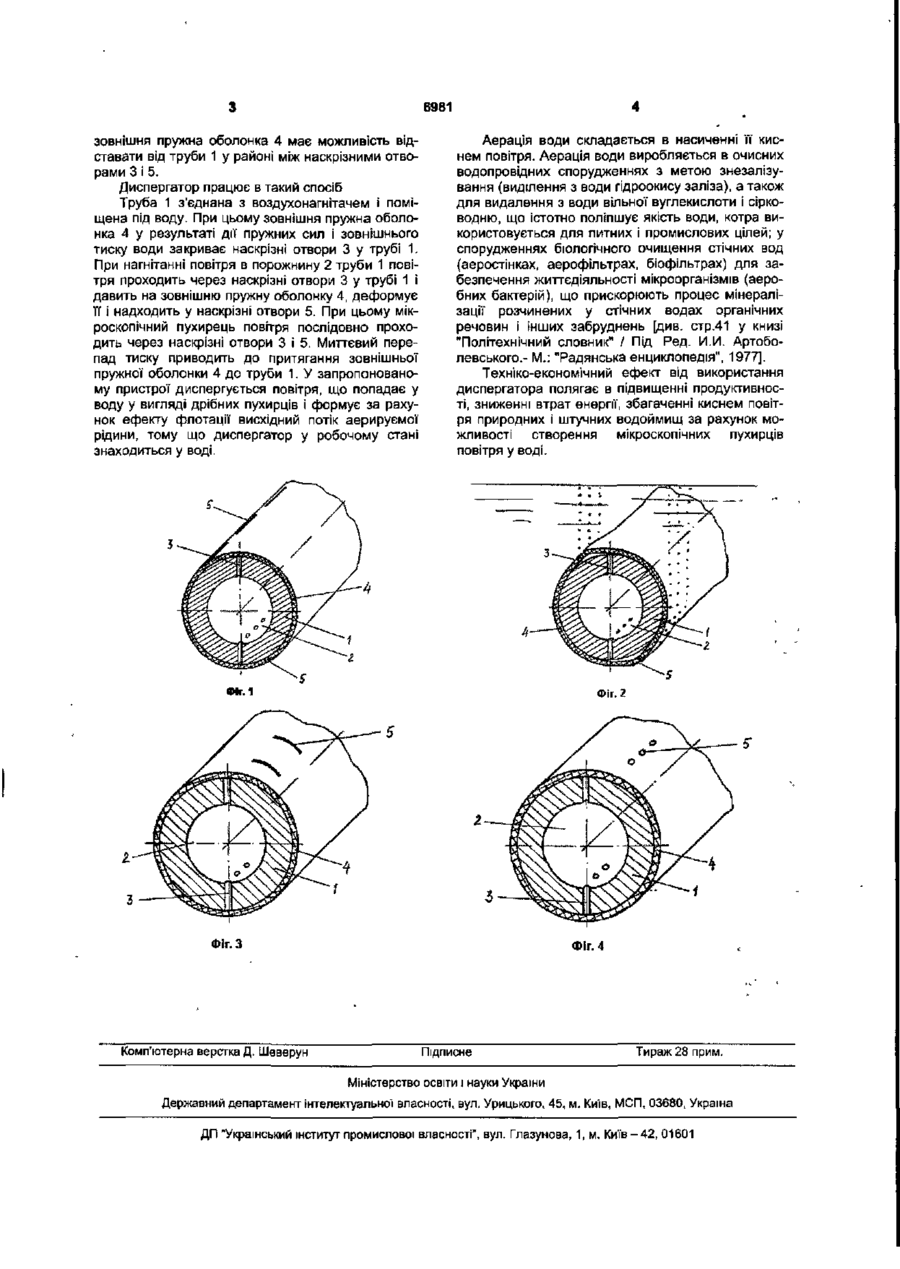

Диспергатор, що містить трубу з наскрізними отворами в стінках труби, який відрізняється тим, що він оснащений пружною оболонкою, котра охоплює трубу і виконана з наскрізними отворами, зміщеними щодо отворів у трубі, причому зовнішня пружна оболонка виконана з можливістю відставання від труби в місцях, розташованих між наскрізними отворами. Корисна модель відноситься до пристроїв, що забезпечують охорону водяного середовища і може бути використана при збагаченні киснем повітря природних і штучних водоймищ, при очищенні побутових і виробничих стічних вод у біологічних ставках. Відомо про диспергатори у вигляді перфорованої пластини в інках-аераторах [див. мал. 14.2 на стор 188 у книзі Кульского Л.А., Строкача П.П., "Технологія очищення природних вод". Київ."Вища школа", 1981р.]. Такі диспергатори мають малу продуктивність, обумовлена обмеженими розмірами пластин Найбільш близьким по технічній сутності і позитивному ефекту, що досягається, є диспергатор у вигляді дірчастих труб барботажного аератора [див. мал.14.1 на стор.187 тієї ж книги]. Такий диспергатор має малу продуктивність в процесі експлуатації через забивання отворів піском, мулом, водоростями. В основу корисної моделі поставлено задачу поставлено задачу удосконалення диспергатора, у котрого за рахунок оригінального розташування отворів на трубі досягається збільшення площі для подачі повітря, а за рахунок цього збільшується продуктивність диспергатора Вирішення задачі досягається тим, що в диспергаторі, що містить трубу з наскрізними отворами в стінках труби, трубу оснащують зовнішньою пружною оболонкою, у котрій виконані наскрізні отвори, причому вони зміщені щодо наскрізних отворів у трубі, при цьому зовнішня пружна оболонка має можливість відставати від труби в місцях, розташованих між наскрізними отворами. Позитивний ефект виникає за рахунок забезпечення великої" площі одночасної подачі повітря у воду в результаті використання механізму клапана у вигляді наскрізних отворів, які виконані зміщеними відносно один одного в трубі і зовнішній пружній оболонці. Воздуховод пристрою аерації для водоймищ може містити на одному погонному метрі безліч повітряних проток, нанесених за спеціальною технологією. Наскрізні отвори, виконані в трубі і в зовнішній пружній оболонці і зміщені друг щодо друга, являють собою свого роду клапани, що відкриваються лише для того, щоб пропустити черговий мікроскопічний пухирець повітря. Миттєвий перепад тиску приводить до того, що клапан закривається і вода сама собі закриває шлях. По всій довжині воздуховода повітряні протоки працюють з однаковим ефектом при низькому тиску. Це дозволяє збільшувати довжину воздуховода при збереженні потужності і габаритів турбонагнітача повітря на березі чи на плотику, з використанням гнучких воздуховодів, притоплених грузилами по профілю дна. Зменшуються втрати енергії, збільшується продуктивність аерації Сутність корисної моделі пояснюється кресленнями, де зображено: - на Фіг.1 - загальний вид диспергатора з розрізом поперек труби з щілинами в зовнішній пружній оболонці уздовж воздуховода; - на Фіг 2 - те ж, при відігнутих краях щілин; - на Фіг.З - те ж, із щілинами в зовнішній пружній оболонці поперек воздухопровода; - на Фіг.4 - те ж, із круглими наскрізними отворами в зовнішній упругій оболонці. Диспергатор містить трубу 1 з порожниною 2 і з наскрізними отворами 3 у стінках труби 1, що розміщена в зовнішній пружній оболонці 4, у котрій виконані наскрізні отвори 5, причому вони зміщені щодо наскрізних отворів 3 у трубі 1, при цьому CD СП 6981 зовнішня пружна оболонка 4 має можливість відставати від труби 1 у районі між наскрізними отворами З І 5. Диспергатор працює в такий спосіб Труба 1 з'єднана з воздухонагнітачем і поміщена під воду. При цьому зовнішня пружна оболонка 4 у результаті дії пружних сил і зовнішнього тиску води закриває наскрізні отвори 3 у трубі 1. При нагнітанні повітря в порожнину 2 труби 1 повітря проходить через наскрізні отвори 3 у трубі 1 і давить на зовнішню пружну оболонку 4, деформує її і надходить у наскрізні отвори 5. При цьому мікроскопічний пухирець повітря послідовно проходить через наскрізні отвори 3 і 5. Миттєвий перепад тиску приводить до притягання зовнішньої пружної оболонки 4 до труби 1. У запропонованому пристрої диспергується повітря, що попадає у воду у вигляді дрібних пухирців і формує за рахунок ефекту флотації висхідний потік аерируємої рідини, тому що диспергатор у робочому стані знаходиться у воді. Аерація води складається в насиченні її киснем повітря. Аерація води виробляється в очисних водопровідних спорудженнях з метою знезалізування (виділення з води гідроокису заліза), а також для видалення з води вільної вуглекислоти і сірководню, що істотно поліпшує якість води, котра використовується для питних і промислових цілей; у спорудженнях біологічного очищення стічних вод (аеростінках, аерофільтрах, біофільтрах) для забезпечення життєдіяльності мікроорганізмів (аеробних бактерій), що прискорюють процес мінералізації розчинених у стічних водах органічних речовин і інших забруднень [див. стр.41 у книзі "Політехнічний словник" / Під Ред. И.И. Артоболевського.- М.: "Радянська енциклопедія", 1977]. Техніко-економічний ефект від використання диспергатора полягає в підвищенні продуктивності, зниженні втрат енергії, збагаченні киснем повітря природних і штучних водоймищ за рахунок можливості створення мікроскопічних пухирців повітря у воді. Фіг. 2 Фіг. З Комп'ютерна верстка Д. Шеверун Фіг. 4 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
