Пружне рейкове скріплення для дерев’яних шпал

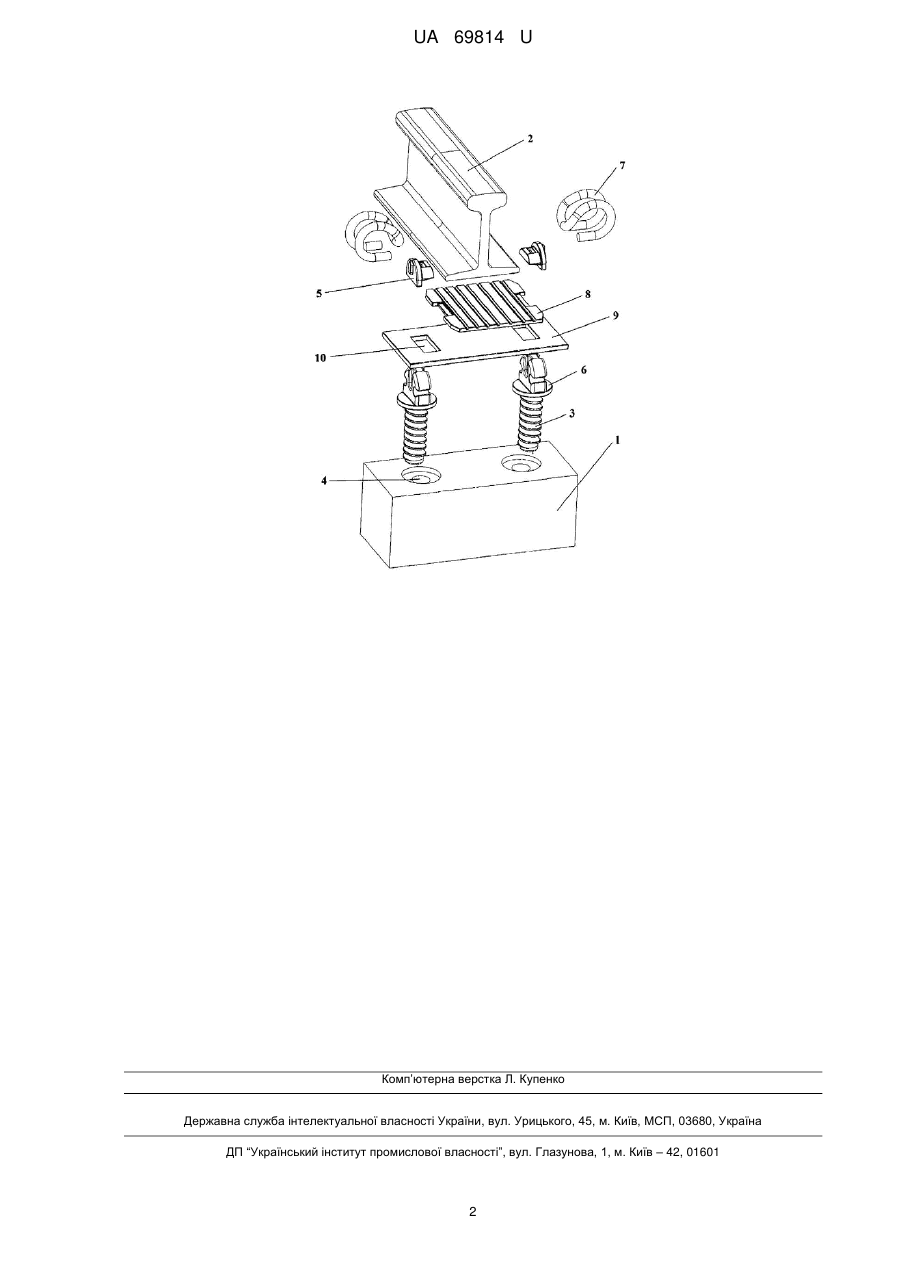

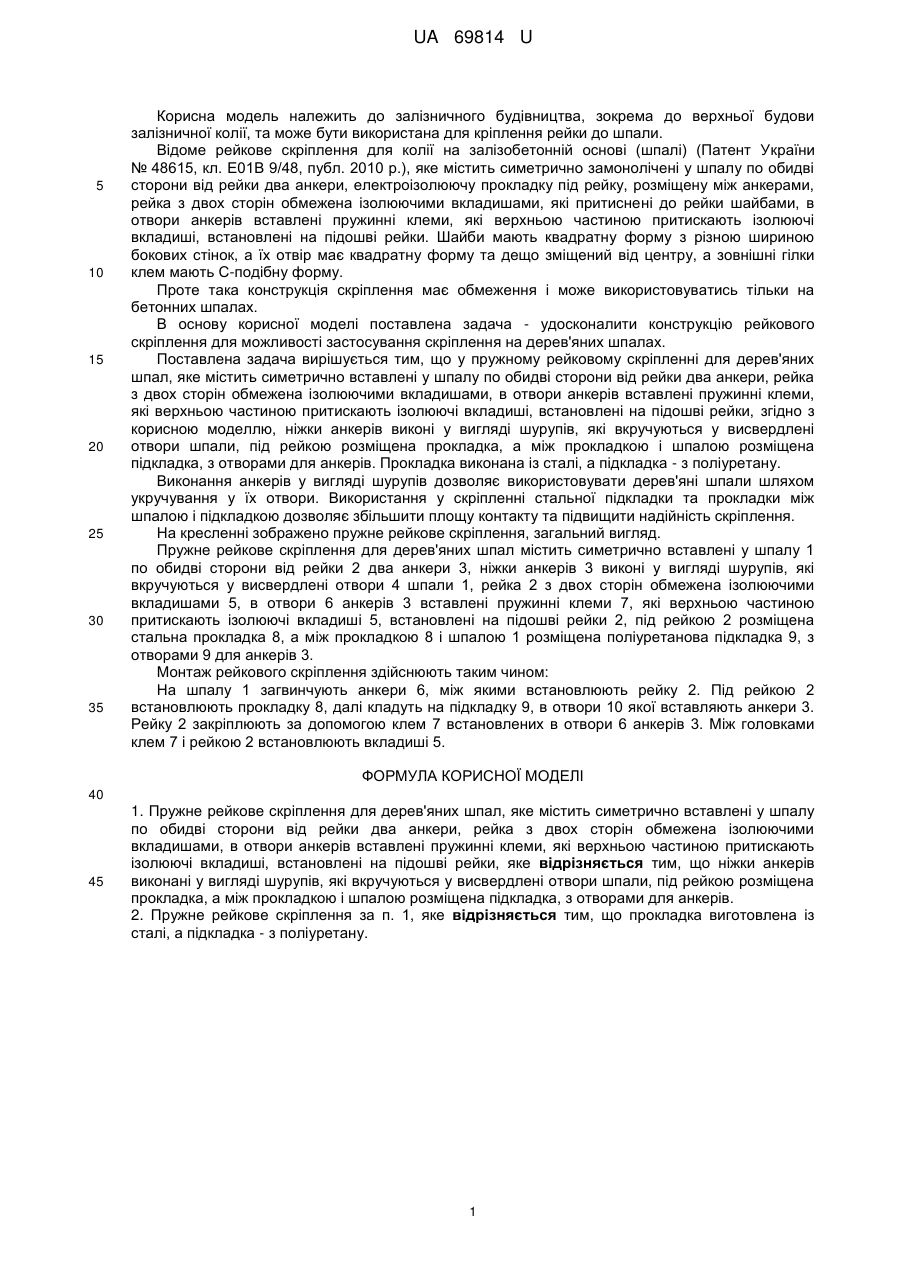

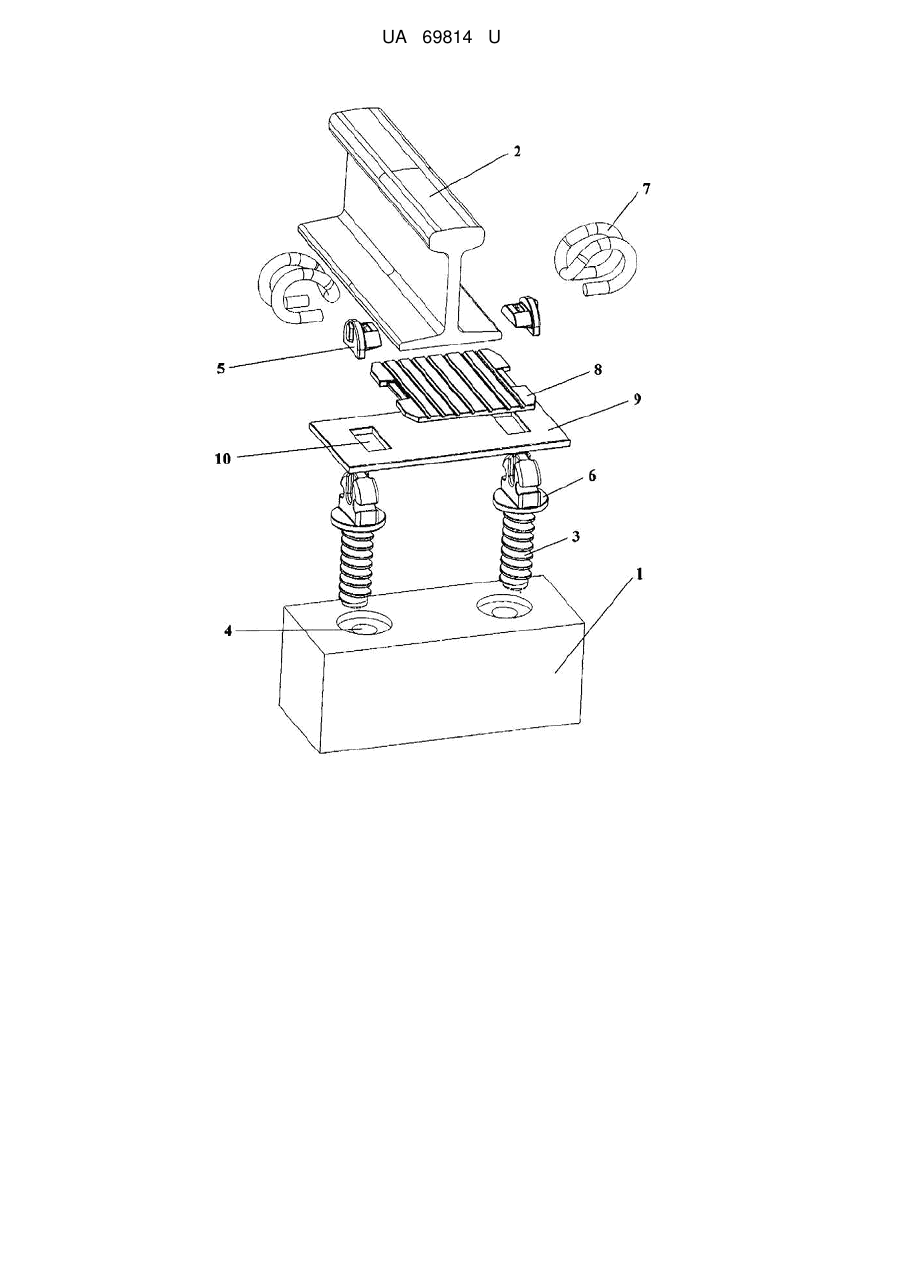

Реферат: Пружне рейкове скріплення для дерев'яних шпал містить симетрично вставлені у шпалу по обидві сторони від рейки два анкери. Рейка з двох сторін обмежена ізолюючими вкладишами, в отвори анкерів вставлені пружинні клеми. Ніжки анкерів виконані у вигляді шурупів, під рейкою розміщена прокладка. Між прокладкою і шпалою розміщена підкладка, з отворами для анкерів. UA 69814 U (12) UA 69814 U UA 69814 U 5 10 15 20 25 30 35 Корисна модель належить до залізничного будівництва, зокрема до верхньої будови залізничної колії, та може бути використана для кріплення рейки до шпали. Відоме рейкове скріплення для колії на залізобетонній основі (шпалі) (Патент України № 48615, кл. Е01В 9/48, публ. 2010 p.), яке містить симетрично замонолічені у шпалу по обидві сторони від рейки два анкери, електроізолюючу прокладку під рейку, розміщену між анкерами, рейка з двох сторін обмежена ізолюючими вкладишами, які притиснені до рейки шайбами, в отвори анкерів вставлені пружинні клеми, які верхньою частиною притискають ізолюючі вкладиші, встановлені на підошві рейки. Шайби мають квадратну форму з різною шириною бокових стінок, а їх отвір має квадратну форму та дещо зміщений від центру, а зовнішні гілки клем мають С-подібну форму. Проте така конструкція скріплення має обмеження і може використовуватись тільки на бетонних шпалах. В основу корисної моделі поставлена задача - удосконалити конструкцію рейкового скріплення для можливості застосування скріплення на дерев'яних шпалах. Поставлена задача вирішується тим, що у пружному рейковому скріпленні для дерев'яних шпал, яке містить симетрично вставлені у шпалу по обидві сторони від рейки два анкери, рейка з двох сторін обмежена ізолюючими вкладишами, в отвори анкерів вставлені пружинні клеми, які верхньою частиною притискають ізолюючі вкладиші, встановлені на підошві рейки, згідно з корисною моделлю, ніжки анкерів виконі у вигляді шурупів, які вкручуються у висвердлені отвори шпали, під рейкою розміщена прокладка, а між прокладкою і шпалою розміщена підкладка, з отворами для анкерів. Прокладка виконана із сталі, а підкладка - з поліуретану. Виконання анкерів у вигляді шурупів дозволяє використовувати дерев'яні шпали шляхом укручування у їх отвори. Використання у скріпленні стальної підкладки та прокладки між шпалою і підкладкою дозволяє збільшити площу контакту та підвищити надійність скріплення. На кресленні зображено пружне рейкове скріплення, загальний вигляд. Пружне рейкове скріплення для дерев'яних шпал містить симетрично вставлені у шпалу 1 по обидві сторони від рейки 2 два анкери 3, ніжки анкерів 3 виконі у вигляді шурупів, які вкручуються у висвердлені отвори 4 шпали 1, рейка 2 з двох сторін обмежена ізолюючими вкладишами 5, в отвори 6 анкерів 3 вставлені пружинні клеми 7, які верхньою частиною притискають ізолюючі вкладиші 5, встановлені на підошві рейки 2, під рейкою 2 розміщена стальна прокладка 8, а між прокладкою 8 і шпалою 1 розміщена поліуретанова підкладка 9, з отворами 9 для анкерів 3. Монтаж рейкового скріплення здійснюють таким чином: На шпалу 1 загвинчують анкери 6, між якими встановлюють рейку 2. Під рейкою 2 встановлюють прокладку 8, далі кладуть на підкладку 9, в отвори 10 якої вставляють анкери 3. Рейку 2 закріплюють за допомогою клем 7 встановлених в отвори 6 анкерів 3. Між головками клем 7 і рейкою 2 встановлюють вкладиші 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пружне рейкове скріплення для дерев'яних шпал, яке містить симетрично вставлені у шпалу по обидві сторони від рейки два анкери, рейка з двох сторін обмежена ізолюючими вкладишами, в отвори анкерів вставлені пружинні клеми, які верхньою частиною притискають ізолюючі вкладиші, встановлені на підошві рейки, яке відрізняється тим, що ніжки анкерів виконані у вигляді шурупів, які вкручуються у висвердлені отвори шпали, під рейкою розміщена прокладка, а між прокладкою і шпалою розміщена підкладка, з отворами для анкерів. 2. Пружне рейкове скріплення за п. 1, яке відрізняється тим, що прокладка виготовлена із сталі, а підкладка - з поліуретану. 1 UA 69814 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
