Рейкове скріплення для колії на залізобетонній основі
Номер патенту: 61793
Опубліковано: 25.07.2011
Автори: Дубневич Богдан Васильович, Дубневич Ярослав Васильович
Формула / Реферат
Рейкове скріплення для колії на залізобетонній основі, що містить симетрично замонолічені у шпалі по обидві сторони від рейки два анкери, між анкерами розміщена електроізолююча підрейкова прокладка, рейка з двох сторін обмежена ізолюючими вкладишами, встановленими на підошві рейки, вкладиші притиснені клемами, які вмонтовані в отвори анкерів та верхньою частиною притискають ізолюючі вкладиші, яке відрізняється тим, що додатково містить металеву підкладку з електроізолюючою прокладкою, які закріплені на анкерах за допомогою отворів, а зовнішні гілки клем мають С-подібну форму.
Текст

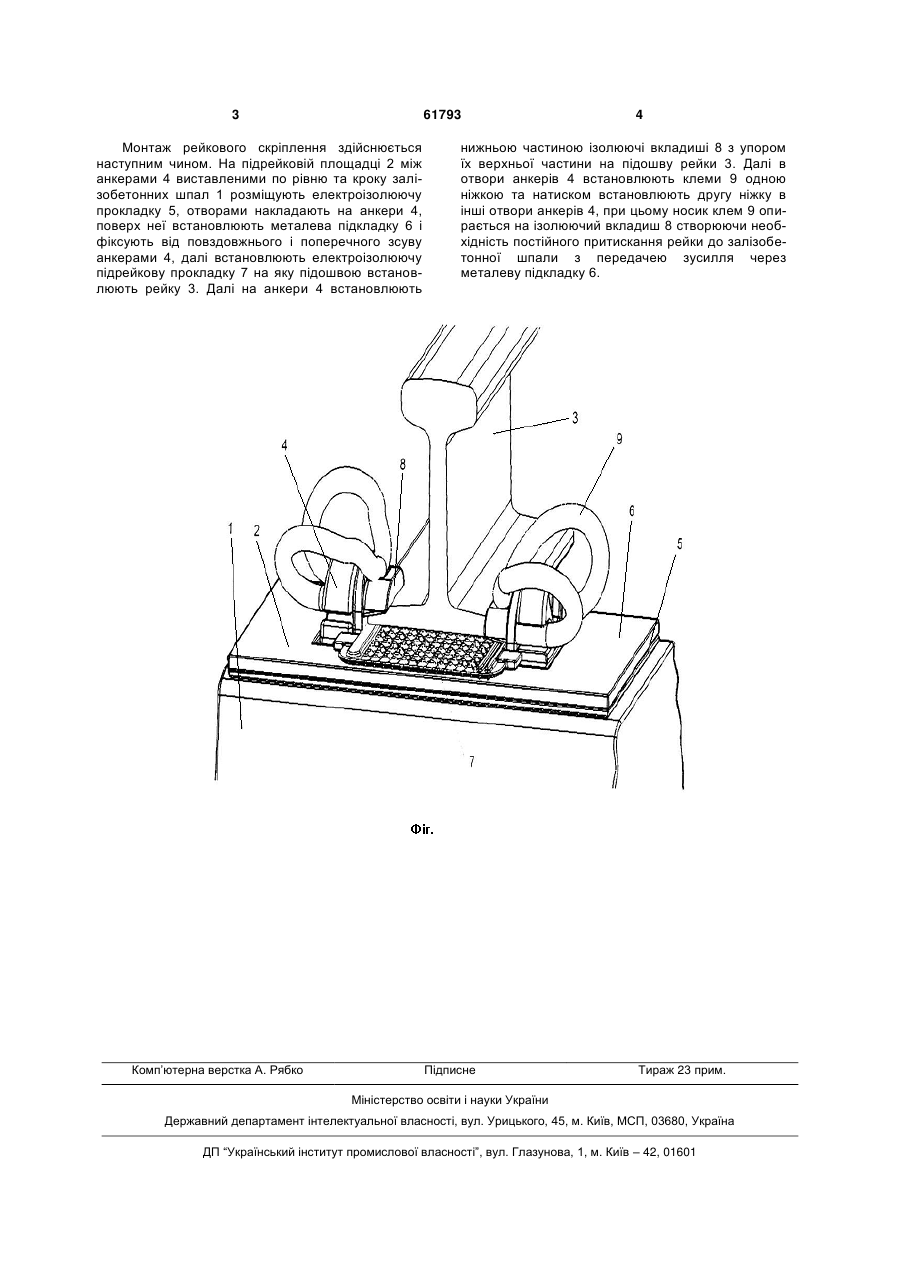

Рейкове скріплення для колії на залізобетонній основі, що містить симетрично замонолічені у 3 61793 Монтаж рейкового скріплення здійснюється наступним чином. На підрейковій площадці 2 між анкерами 4 виставленими по рівню та кроку залізобетонних шпал 1 розміщують електроізолюючу прокладку 5, отворами накладають на анкери 4, поверх неї встановлюють металева підкладку 6 і фіксують від повздовжнього і поперечного зсуву анкерами 4, далі встановлюють електроізолюючу підрейкову прокладку 7 на яку підошвою встановлюють рейку 3. Далі на анкери 4 встановлюють Комп’ютерна верстка А. Рябко 4 нижньою частиною ізолюючі вкладиші 8 з упором їх верхньої частини на підошву рейки 3. Далі в отвори анкерів 4 встановлюють клеми 9 одною ніжкою та натиском встановлюють другу ніжку в інші отвори анкерів 4, при цьому носик клем 9 опирається на ізолюючий вкладиш 8 створюючи необхідність постійного притискання рейки до залізобетонної шпали з передачею зусилля через металеву підкладку 6. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRail fastening for track on reinforced-concrete base
Автори англійськоюDubnevych Bohdan Vasyliovych, Dubnevych Yaroslav Vasyliovych
Назва патенту російськоюРельсовое скрепление для колеи на железобетонном основании
Автори російськоюДубневич Богдан Васильевич, Дубневич Ярослав Васильевич
МПК / Мітки
МПК: E01B 11/54
Мітки: скріплення, рейкове, колії, основі, залізобетонний
