Багатополюсна електрична машина

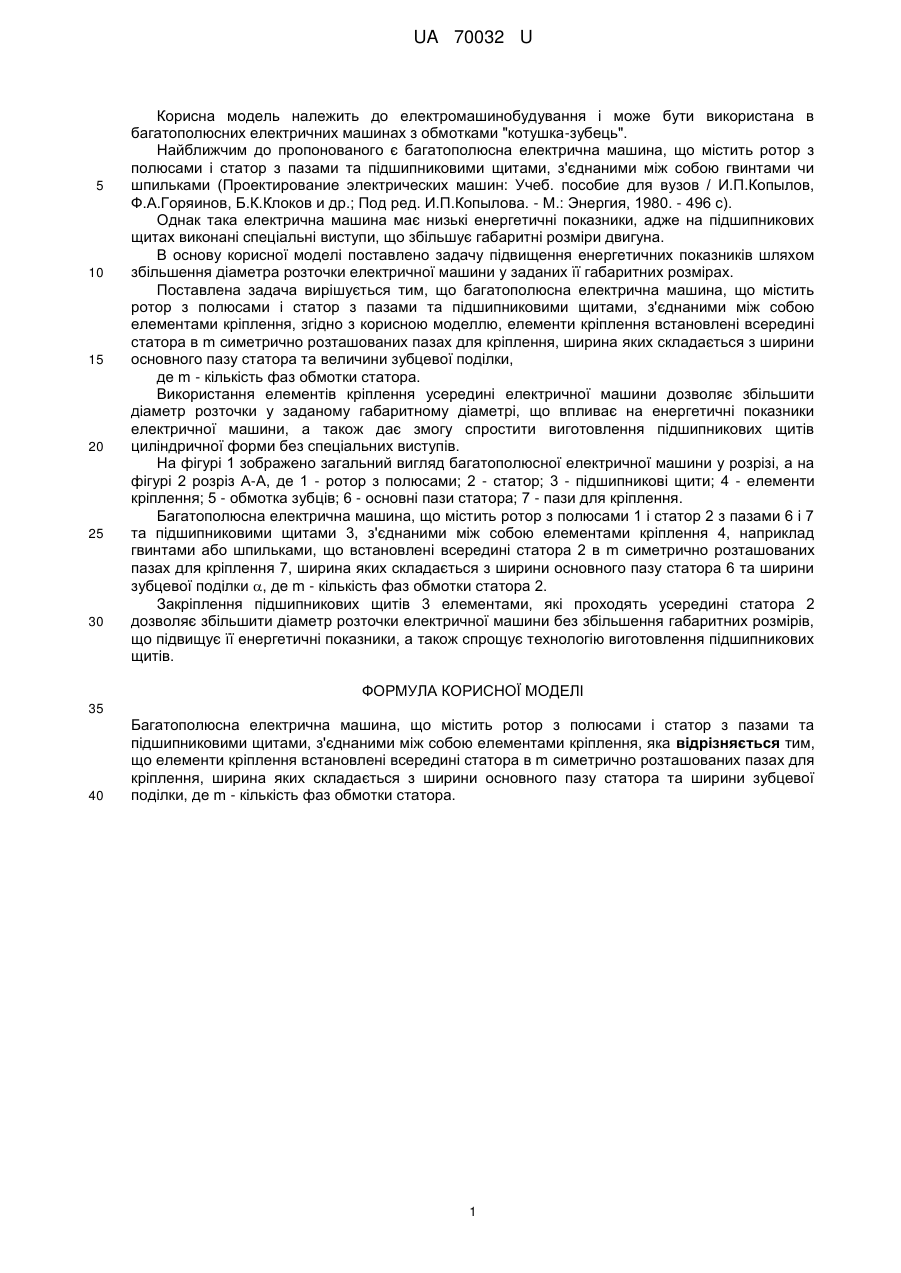

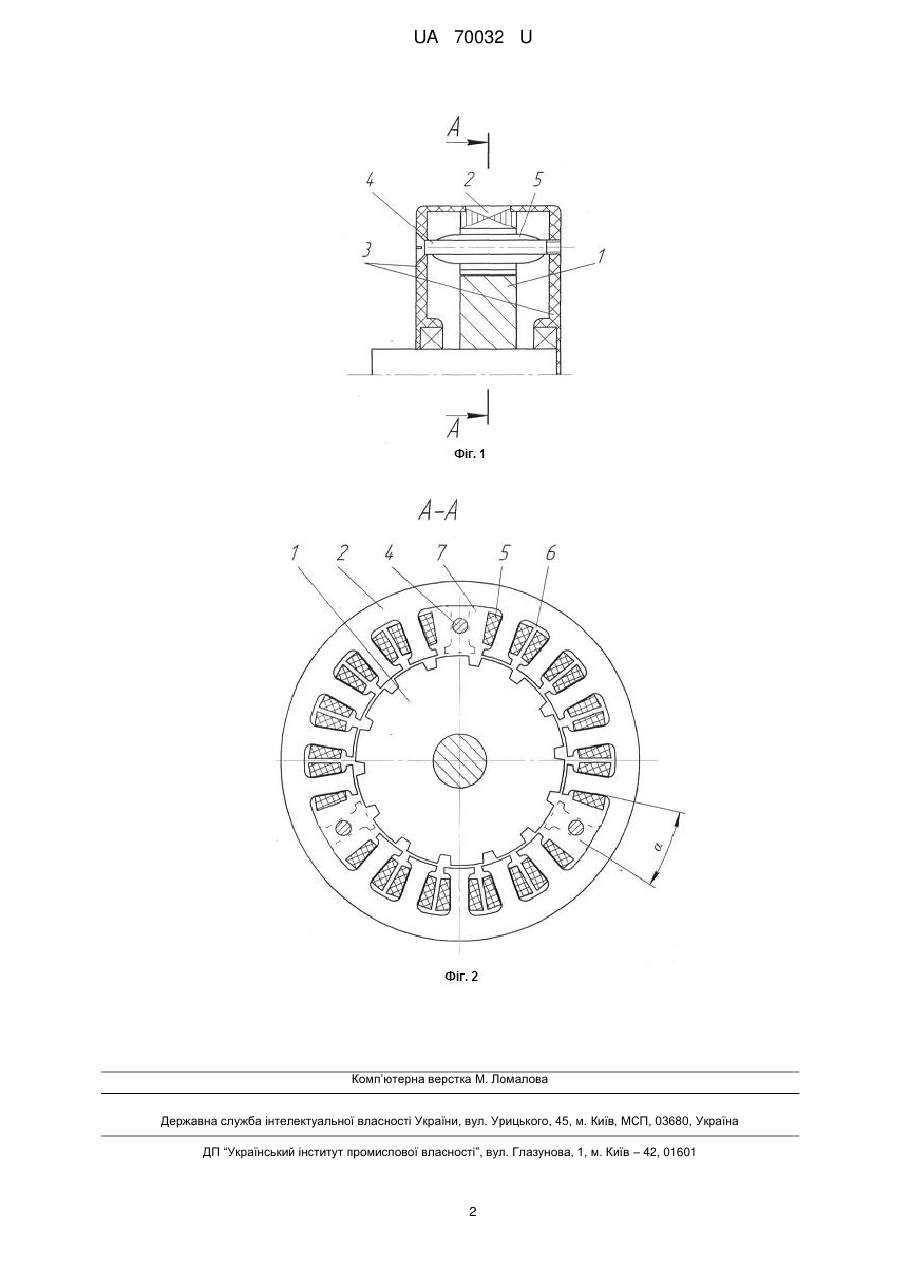

Реферат: UA 70032 U UA 70032 U 5 10 15 20 25 30 Корисна модель належить до електромашинобудування і може бути використана в багатополюсних електричних машинах з обмотками "котушка-зубець". Найближчим до пропонованого є багатополюсна електрична машина, що містить ротор з полюсами і статор з пазами та підшипниковими щитами, з'єднаними між собою гвинтами чи шпильками (Проектирование электрических машин: Учеб. пособие для вузов / И.П.Копылов, Ф.А.Горяинов, Б.К.Клоков и др.; Под ред. И.П.Копылова. - М.: Энергия, 1980. - 496 с). Однак така електрична машина має низькі енергетичні показники, адже на підшипникових щитах виконані спеціальні виступи, що збільшує габаритні розміри двигуна. В основу корисної моделі поставлено задачу підвищення енергетичних показників шляхом збільшення діаметра розточки електричної машини у заданих її габаритних розмірах. Поставлена задача вирішується тим, що багатополюсна електрична машина, що містить ротор з полюсами і статор з пазами та підшипниковими щитами, з'єднаними між собою елементами кріплення, згідно з корисною моделлю, елементи кріплення встановлені всередині статора в m симетрично розташованих пазах для кріплення, ширина яких складається з ширини основного пазу статора та величини зубцевої поділки, де m - кількість фаз обмотки статора. Використання елементів кріплення усередині електричної машини дозволяє збільшити діаметр розточки у заданому габаритному діаметрі, що впливає на енергетичні показники електричної машини, а також дає змогу спростити виготовлення підшипникових щитів циліндричної форми без спеціальних виступів. На фігурі 1 зображено загальний вигляд багатополюсної електричної машини у розрізі, а на фігурі 2 розріз А-А, де 1 - ротор з полюсами; 2 - статор; 3 - підшипникові щити; 4 - елементи кріплення; 5 - обмотка зубців; 6 - основні пази статора; 7 - пази для кріплення. Багатополюсна електрична машина, що містить ротор з полюсами 1 і статор 2 з пазами 6 і 7 та підшипниковими щитами 3, з'єднаними між собою елементами кріплення 4, наприклад гвинтами або шпильками, що встановлені всередині статора 2 в m симетрично розташованих пазах для кріплення 7, ширина яких складається з ширини основного пазу статора 6 та ширини зубцевої поділки , де m - кількість фаз обмотки статора 2. Закріплення підшипникових щитів 3 елементами, які проходять усередині статора 2 дозволяє збільшити діаметр розточки електричної машини без збільшення габаритних розмірів, що підвищує її енергетичні показники, а також спрощує технологію виготовлення підшипникових щитів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Багатополюсна електрична машина, що містить ротор з полюсами і статор з пазами та підшипниковими щитами, з'єднаними між собою елементами кріплення, яка відрізняється тим, що елементи кріплення встановлені всередині статора в m симетрично розташованих пазах для кріплення, ширина яких складається з ширини основного пазу статора та ширини зубцевої поділки, де m - кількість фаз обмотки статора. 1 UA 70032 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
