Чашковий різець

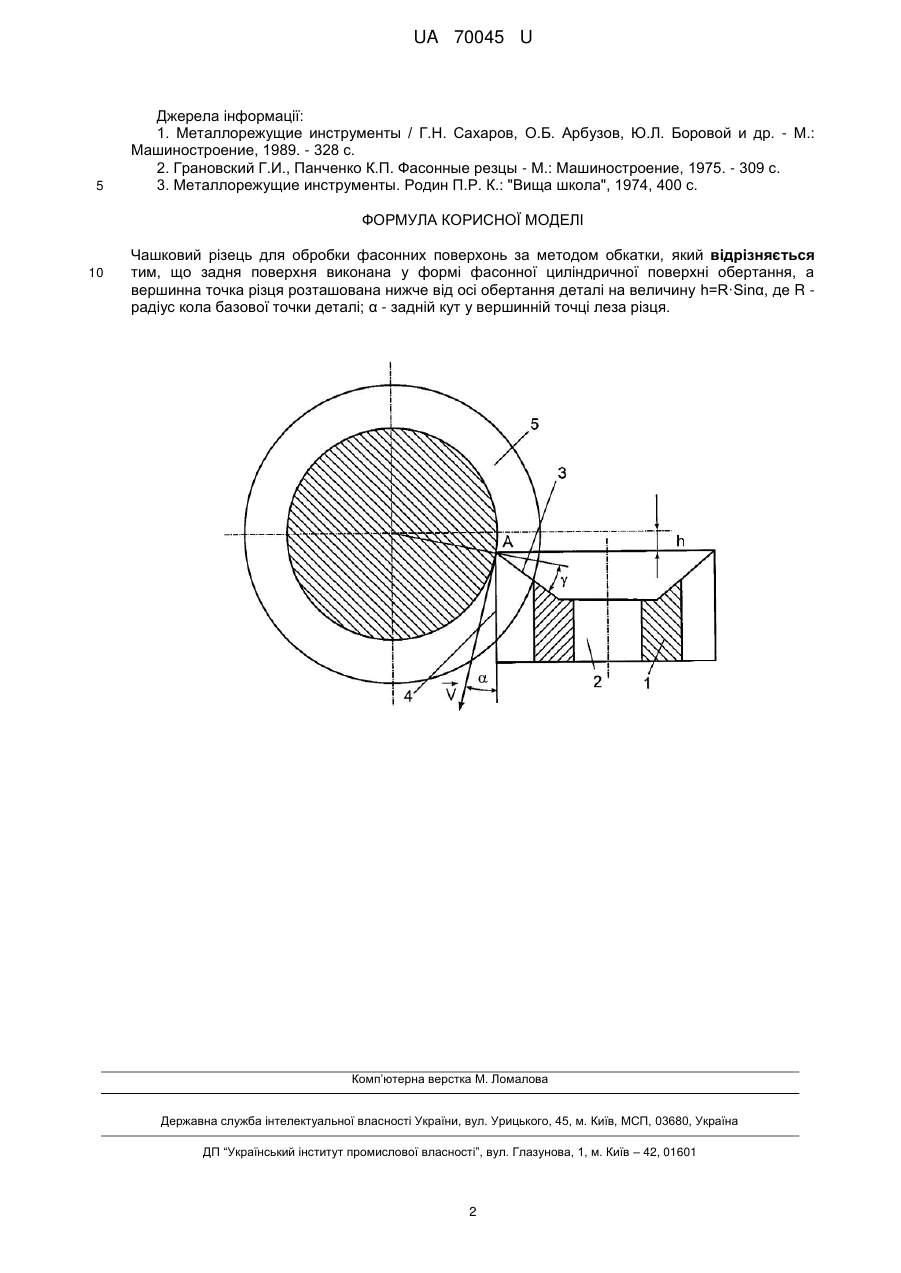

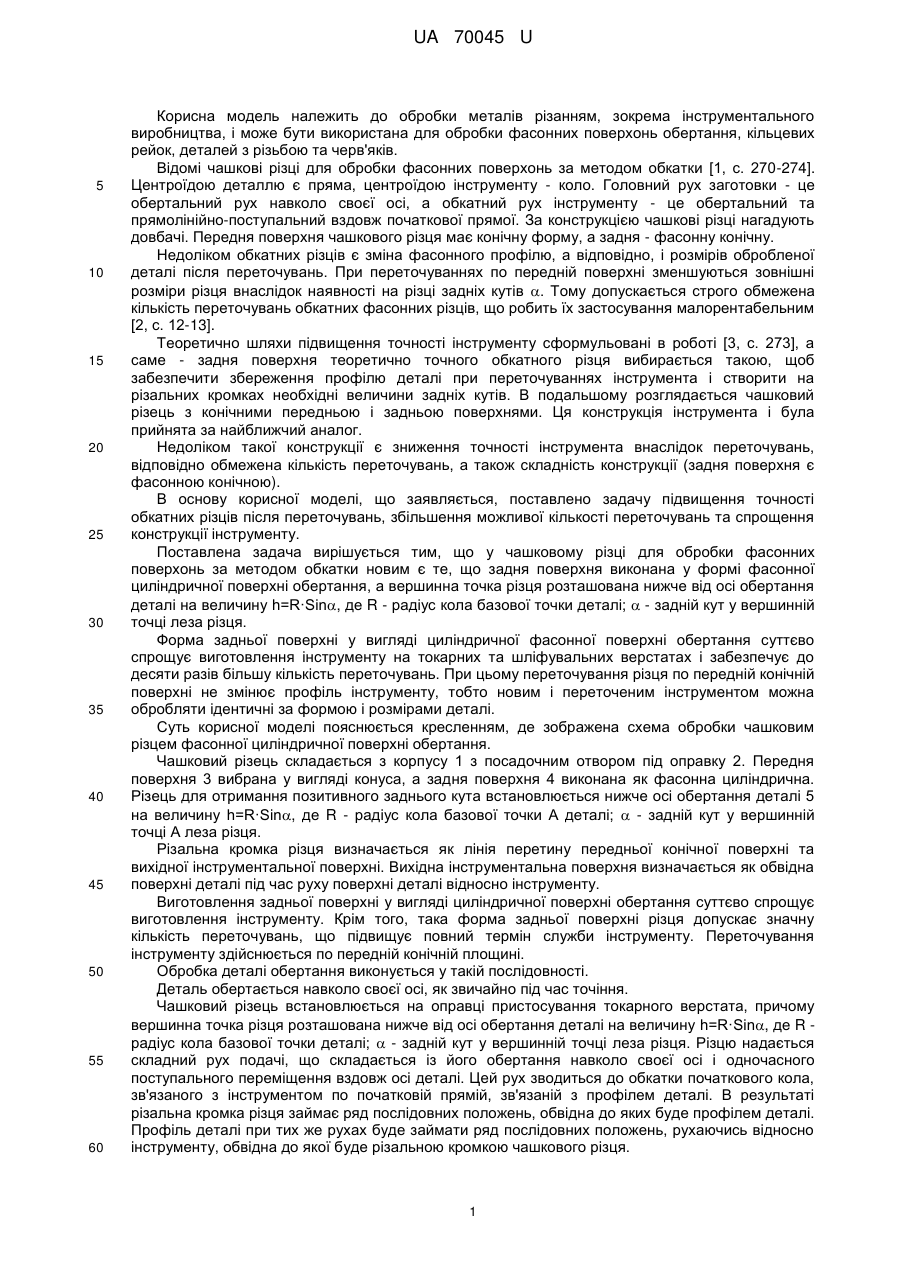

Реферат: Чашковий різець для обробки фасонних поверхонь за методом обкатки, в якому задня поверхня виконана у формі фасонної циліндричної поверхні обертання, а вершинна точка різця розташована нижче від осі обертання деталі. UA 70045 U (12) UA 70045 U UA 70045 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів різанням, зокрема інструментального виробництва, і може бути використана для обробки фасонних поверхонь обертання, кільцевих рейок, деталей з різьбою та черв'яків. Відомі чашкові різці для обробки фасонних поверхонь за методом обкатки [1, с. 270-274]. Центроїдою деталлю є пряма, центроїдою інструменту - коло. Головний рух заготовки - це обертальний рух навколо своєї осі, а обкатний рух інструменту - це обертальний та прямолінійно-поступальний вздовж початкової прямої. За конструкцією чашкові різці нагадують довбачі. Передня поверхня чашкового різця має конічну форму, а задня - фасонну конічну. Недоліком обкатних різців є зміна фасонного профілю, а відповідно, і розмірів обробленої деталі після переточувань. При переточуваннях по передній поверхні зменшуються зовнішні розміри різця внаслідок наявності на різці задніх кутів . Тому допускається строго обмежена кількість переточувань обкатних фасонних різців, що робить їх застосування малорентабельним [2, с. 12-13]. Теоретично шляхи підвищення точності інструменту сформульовані в роботі [3, с. 273], а саме - задня поверхня теоретично точного обкатного різця вибирається такою, щоб забезпечити збереження профілю деталі при переточуваннях інструмента і створити на різальних кромках необхідні величини задніх кутів. В подальшому розглядається чашковий різець з конічними передньою і задньою поверхнями. Ця конструкція інструмента і була прийнята за найближчий аналог. Недоліком такої конструкції є зниження точності інструмента внаслідок переточувань, відповідно обмежена кількість переточувань, а також складність конструкції (задня поверхня є фасонною конічною). В основу корисної моделі, що заявляється, поставлено задачу підвищення точності обкатних різців після переточувань, збільшення можливої кількості переточувань та спрощення конструкції інструменту. Поставлена задача вирішується тим, що у чашковому різці для обробки фасонних поверхонь за методом обкатки новим є те, що задня поверхня виконана у формі фасонної циліндричної поверхні обертання, а вершинна точка різця розташована нижче від осі обертання деталі на величину h=R·Sin, де R - радіус кола базової точки деталі;  - задній кут у вершинній точці леза різця. Форма задньої поверхні у вигляді циліндричної фасонної поверхні обертання суттєво спрощує виготовлення інструменту на токарних та шліфувальних верстатах і забезпечує до десяти разів більшу кількість переточувань. При цьому переточування різця по передній конічній поверхні не змінює профіль інструменту, тобто новим і переточеним інструментом можна обробляти ідентичні за формою і розмірами деталі. Суть корисної моделі пояснюється кресленням, де зображена схема обробки чашковим різцем фасонної циліндричної поверхні обертання. Чашковий різець складається з корпусу 1 з посадочним отвором під оправку 2. Передня поверхня 3 вибрана у вигляді конуса, а задня поверхня 4 виконана як фасонна циліндрична. Різець для отримання позитивного заднього кута встановлюється нижче осі обертання деталі 5 на величину h=R·Sin, де R - радіус кола базової точки А деталі;  - задній кут у вершинній точці А леза різця. Різальна кромка різця визначається як лінія перетину передньої конічної поверхні та вихідної інструментальної поверхні. Вихідна інструментальна поверхня визначається як обвідна поверхні деталі під час руху поверхні деталі відносно інструменту. Виготовлення задньої поверхні у вигляді циліндричної поверхні обертання суттєво спрощує виготовлення інструменту. Крім того, така форма задньої поверхні різця допускає значну кількість переточувань, що підвищує повний термін служби інструменту. Переточування інструменту здійснюється по передній конічній площині. Обробка деталі обертання виконується у такій послідовності. Деталь обертається навколо своєї осі, як звичайно під час точіння. Чашковий різець встановлюється на оправці пристосування токарного верстата, причому вершинна точка різця розташована нижче від осі обертання деталі на величину h=R·Sin, де R радіус кола базової точки деталі;  - задній кут у вершинній точці леза різця. Різцю надається складний рух подачі, що складається із його обертання навколо своєї осі і одночасного поступального переміщення вздовж осі деталі. Цей рух зводиться до обкатки початкового кола, зв'язаного з інструментом по початковій прямій, зв'язаній з профілем деталі. В результаті різальна кромка різця займає ряд послідовних положень, обвідна до яких буде профілем деталі. Профіль деталі при тих же рухах буде займати ряд послідовних положень, рухаючись відносно інструменту, обвідна до якої буде різальною кромкою чашкового різця. 1 UA 70045 U 5 Джерела інформації: 1. Металлорежущие инструменты / Г.Н. Сахаров, О.Б. Арбузов, Ю.Л. Боровой и др. - М.: Машиностроение, 1989. - 328 с. 2. Грановский Г.И., Панченко К.П. Фасонные резцы - М.: Машиностроение, 1975. - 309 с. 3. Металлорежущие инструменты. Родин П.Р. К.: "Вища школа", 1974, 400 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Чашковий різець для обробки фасонних поверхонь за методом обкатки, який відрізняється тим, що задня поверхня виконана у формі фасонної циліндричної поверхні обертання, а вершинна точка різця розташована нижче від осі обертання деталі на величину h=R·Sinα, де R радіус кола базової точки деталі; α - задній кут у вершинній точці леза різця. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
