Фасонний різець
Формула / Реферат
Фасонний різець, що містить на робочій частині тіла різця фасонну різальну крайку, який відрізняється тим, що передня поверхня робочої частини різця має передній кут γ=0°, а задні основні і допоміжні робочі поверхні виконані у вигляді гвинтових поверхонь так, що на ділянках профілів задніх поверхонь, перпендикулярних до осі гвинтових поверхонь, утворені основні задні кути α=arctgA/e і допоміжні задні кути α1=arctgK/R,
де А - відстань торця робочої частини різця від осі обертання,
е - ексцентриситет осі обертання від передньої поверхні різця,
К - крок гвинтових задніх поверхонь,
R - радіус кривизни задніх гвинтових поверхонь.
Текст

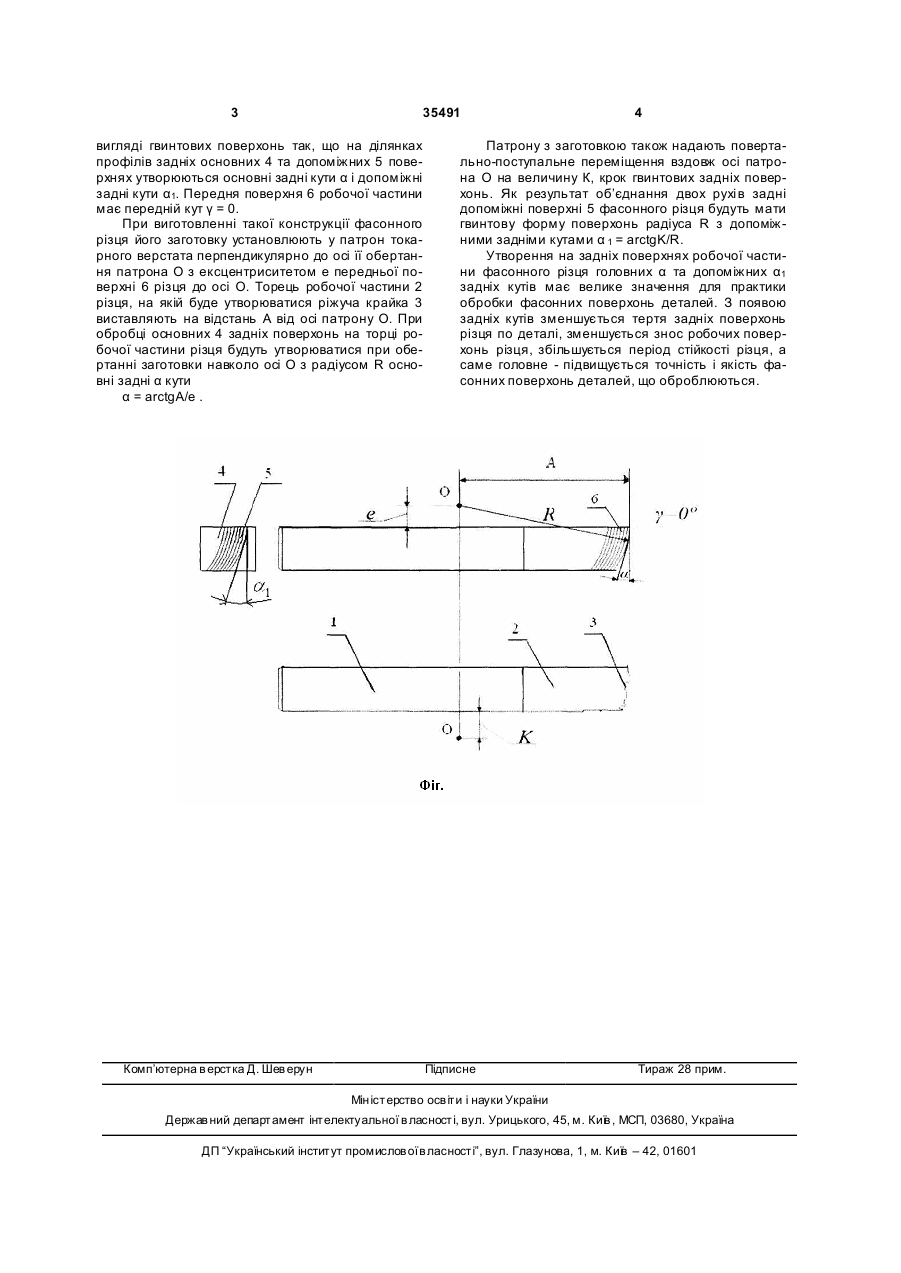

Фасонний різець, що містить на робочій частині тіла різця фасонну різальну крайку, який відрізняється тим, що передня поверхня робочої частини різця має передній кут γ=0°, а задні осно 3 35491 вигляді гвинтових поверхонь так, що на ділянках профілів задніх основних 4 та допоміжних 5 поверхнях утворюються основні задні кути α і допоміжні задні кути α1. Передня поверхня 6 робочої частини має передній кут γ = 0. При виготовленні такої конструкції фасонного різця його заготовку установлюють у патрон токарного верстата перпендикулярно до осі її обертання патрона О з ексцентриситетом e передньої поверхні 6 різця до осі О. Торець робочої частини 2 різця, на якій буде утворюватися ріжуча крайка 3 виставляють на відстань А від осі патрону О. При обробці основних 4 задніх поверхонь на торці робочої частини різця будуть утворюватися при обертанні заготовки навколо осі О з радіусом R основні задні α кути α = arctgA/e . Комп’ютерна в ерстка Д. Шев ерун 4 Патрону з заготовкою також надають повертально-поступальне переміщення вздовж осі патрона О на величину К, крок гвинтових задніх поверхонь. Як результат об’єднання двох рухі в задні допоміжні поверхні 5 фасонного різця будуть мати гвинтову форму поверхонь радіуса R з допоміжними задніми кутами α 1 = arctgK/R. Утворення на задніх поверхнях робочої частини фасонного різця головних α та допоміжних α1 задніх кутів має велике значення для практики обробки фасонних поверхонь деталей. З появою задніх кутів зменшується тертя задніх поверхонь різця по деталі, зменшується знос робочих поверхонь різця, збільшується період стійкості різця, а саме головне - підвищується точність і якість фасонних поверхонь деталей, що оброблюються. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюForm-milling cutter
Автори англійськоюUsachov Petro Antonovych
Назва патенту російськоюФасонный резец
Автори російськоюУсачов Петр Антонович
МПК / Мітки
МПК: B23B 27/00
