Пристрій захисту повітряної лінії електропередачі від ушкоджень птахами

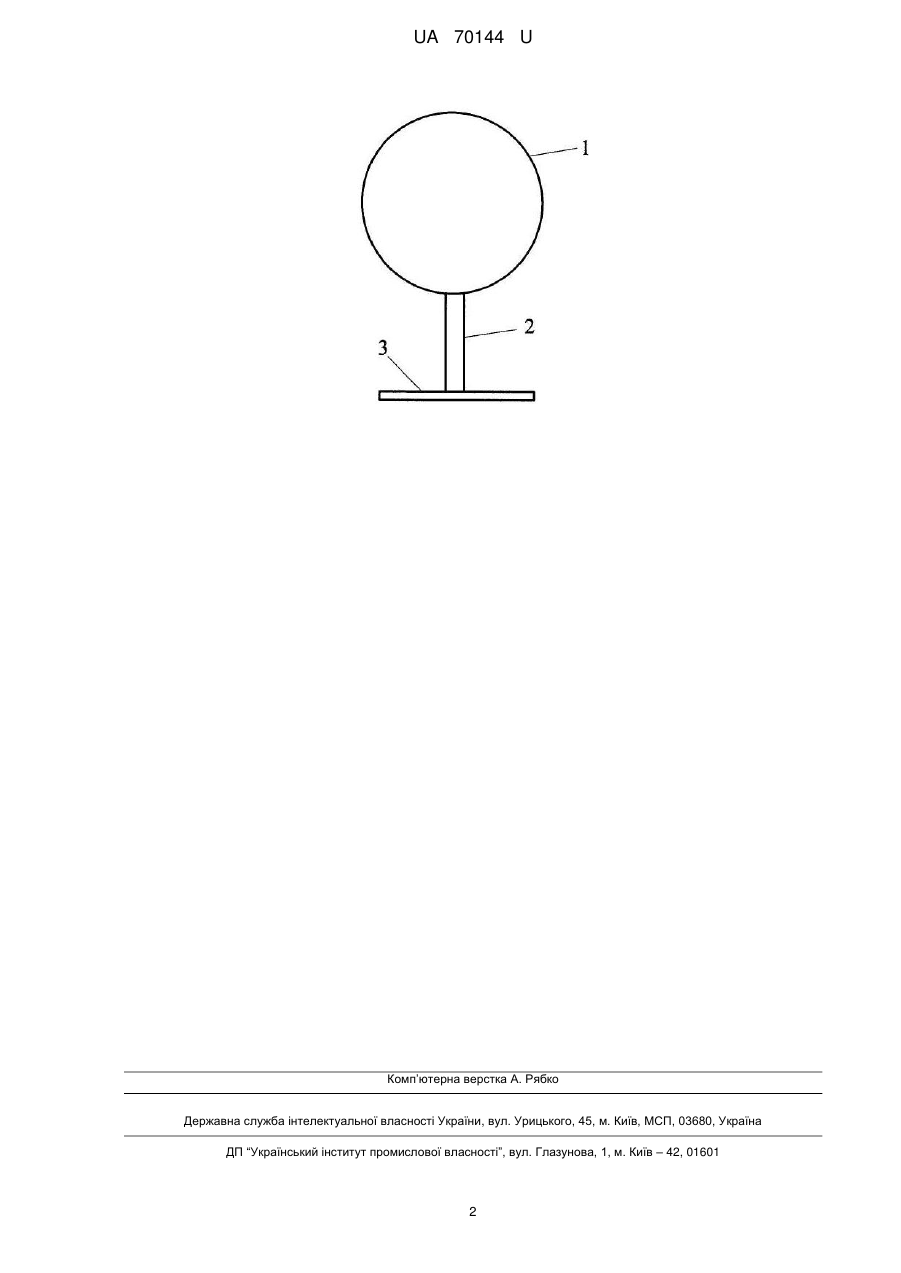

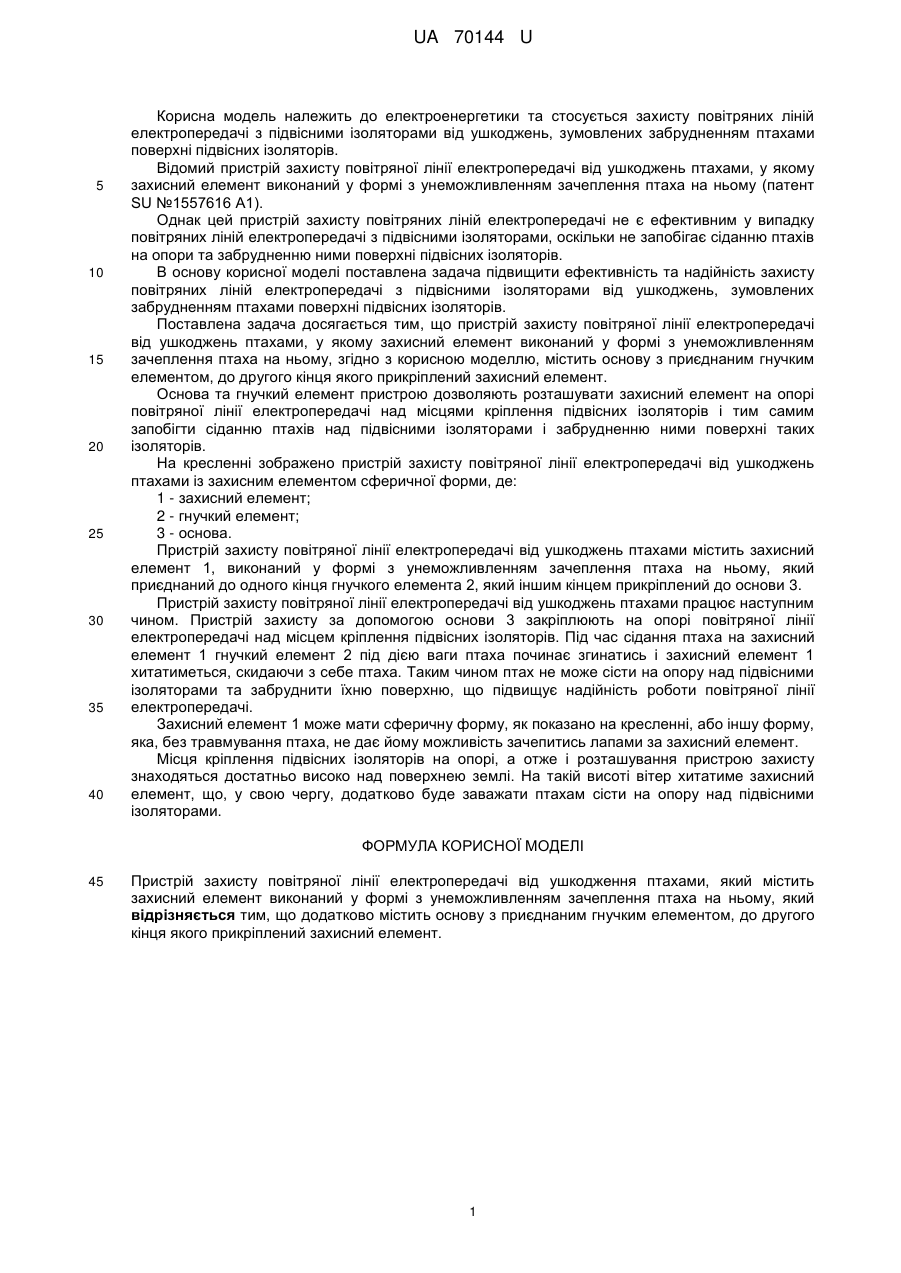

Реферат: Пристрій захисту повітряної лінії електропередачі від ушкодження птахами містить захисний елемент виконаний у формі з унеможливленням зачеплення птаха на ньому. Крім того, додатково містить основу з приєднаним гнучким елементом, до другого кінця якого прикріплений захисний елемент. UA 70144 U (54) ПРИСТРІЙ ЗАХИСТУ ПОВІТРЯНОЇ ЛІНІЇ ЕЛЕКТРОПЕРЕДАЧІ ВІД УШКОДЖЕНЬ ПТАХАМИ UA 70144 U UA 70144 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроенергетики та стосується захисту повітряних ліній електропередачі з підвісними ізоляторами від ушкоджень, зумовлених забрудненням птахами поверхні підвісних ізоляторів. Відомий пристрій захисту повітряної лінії електропередачі від ушкоджень птахами, у якому захисний елемент виконаний у формі з унеможливленням зачеплення птаха на ньому (патент SU №1557616 А1). Однак цей пристрій захисту повітряних ліній електропередачі не є ефективним у випадку повітряних ліній електропередачі з підвісними ізоляторами, оскільки не запобігає сіданню птахів на опори та забрудненню ними поверхні підвісних ізоляторів. В основу корисної моделі поставлена задача підвищити ефективність та надійність захисту повітряних ліній електропередачі з підвісними ізоляторами від ушкоджень, зумовлених забрудненням птахами поверхні підвісних ізоляторів. Поставлена задача досягається тим, що пристрій захисту повітряної лінії електропередачі від ушкоджень птахами, у якому захисний елемент виконаний у формі з унеможливленням зачеплення птаха на ньому, згідно з корисною моделлю, містить основу з приєднаним гнучким елементом, до другого кінця якого прикріплений захисний елемент. Основа та гнучкий елемент пристрою дозволяють розташувати захисний елемент на опорі повітряної лінії електропередачі над місцями кріплення підвісних ізоляторів і тим самим запобігти сіданню птахів над підвісними ізоляторами і забрудненню ними поверхні таких ізоляторів. На кресленні зображено пристрій захисту повітряної лінії електропередачі від ушкоджень птахами із захисним елементом сферичної форми, де: 1 - захисний елемент; 2 - гнучкий елемент; 3 - основа. Пристрій захисту повітряної лінії електропередачі від ушкоджень птахами містить захисний елемент 1, виконаний у формі з унеможливленням зачеплення птаха на ньому, який приєднаний до одного кінця гнучкого елемента 2, який іншим кінцем прикріплений до основи 3. Пристрій захисту повітряної лінії електропередачі від ушкоджень птахами працює наступним чином. Пристрій захисту за допомогою основи 3 закріплюють на опорі повітряної лінії електропередачі над місцем кріплення підвісних ізоляторів. Під час сідання птаха на захисний елемент 1 гнучкий елемент 2 під дією ваги птаха починає згинатись і захисний елемент 1 хитатиметься, скидаючи з себе птаха. Таким чином птах не може сісти на опору над підвісними ізоляторами та забруднити їхню поверхню, що підвищує надійність роботи повітряної лінії електропередачі. Захисний елемент 1 може мати сферичну форму, як показано на кресленні, або іншу форму, яка, без травмування птаха, не дає йому можливість зачепитись лапами за захисний елемент. Місця кріплення підвісних ізоляторів на опорі, а отже і розташування пристрою захисту знаходяться достатньо високо над поверхнею землі. На такій висоті вітер хитатиме захисний елемент, що, у свою чергу, додатково буде заважати птахам сісти на опору над підвісними ізоляторами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій захисту повітряної лінії електропередачі від ушкодження птахами, який містить захисний елемент виконаний у формі з унеможливленням зачеплення птаха на ньому, який відрізняється тим, що додатково містить основу з приєднаним гнучким елементом, до другого кінця якого прикріплений захисний елемент. 1 UA 70144 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
