Спосіб чорнової електроерозійної обробки циліндричних поверхонь твердосплавних прокатних валків

Номер патенту: 70145

Опубліковано: 25.05.2012

Автори: Сіса Олег Федорович, Боков Віктор Михайлович

Завантажити PDF файл.

Формула / Реферат

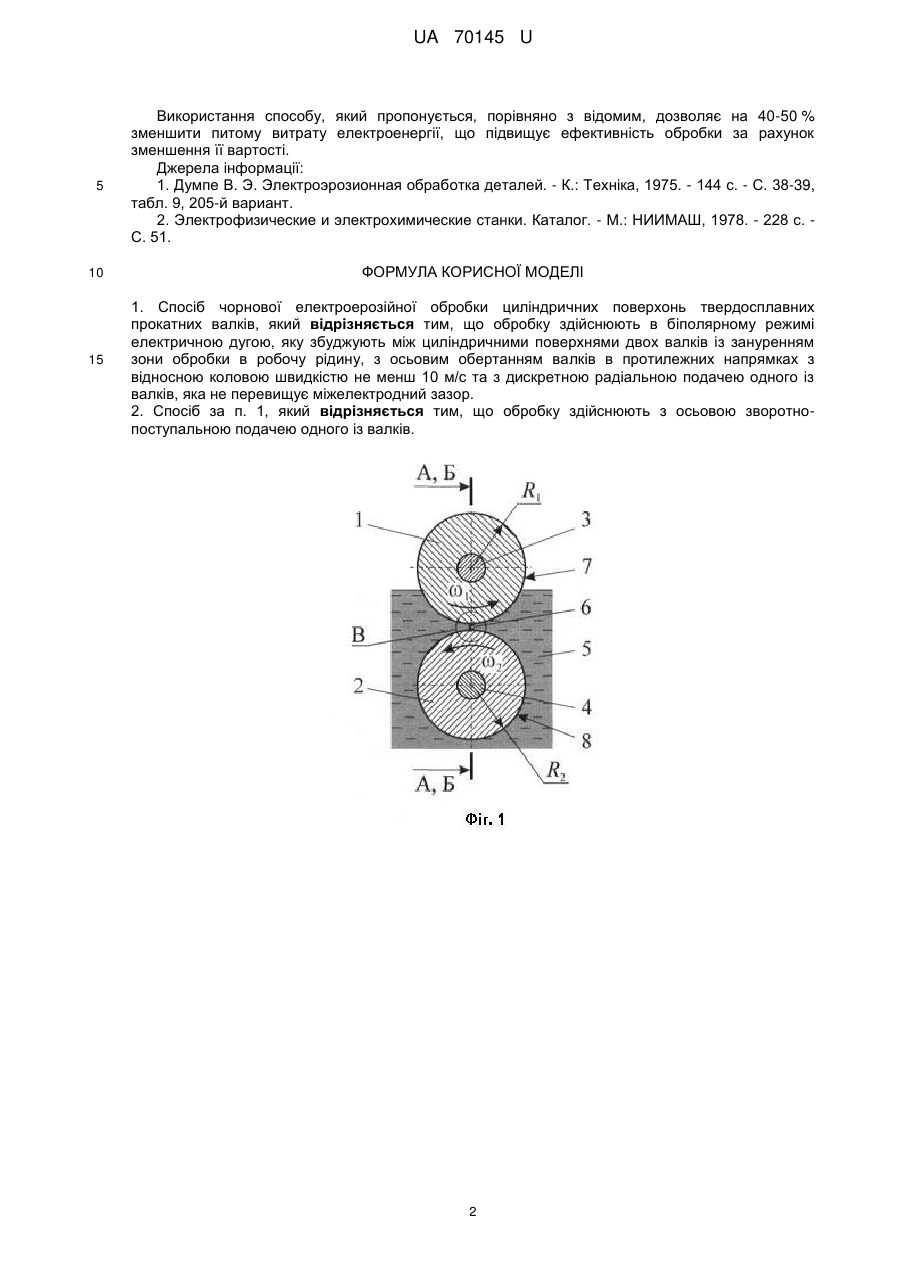

1. Спосіб чорнової електроерозійної обробки циліндричних поверхонь твердосплавних прокатних валків, який відрізняється тим, що обробку здійснюють в біполярному режимі електричною дугою, яку збуджують між циліндричними поверхнями двох валків із зануренням зони обробки в робочу рідину, з осьовим обертанням валків в протилежних напрямках з відносною коловою швидкістю не менш 10 м/с та з дискретною радіальною подачею одного із валків, яка не перевищує міжелектродний зазор.

2. Спосіб за п. 1, який відрізняється тим, що обробку здійснюють з осьовою зворотно-поступальною подачею одного із валків.

Текст

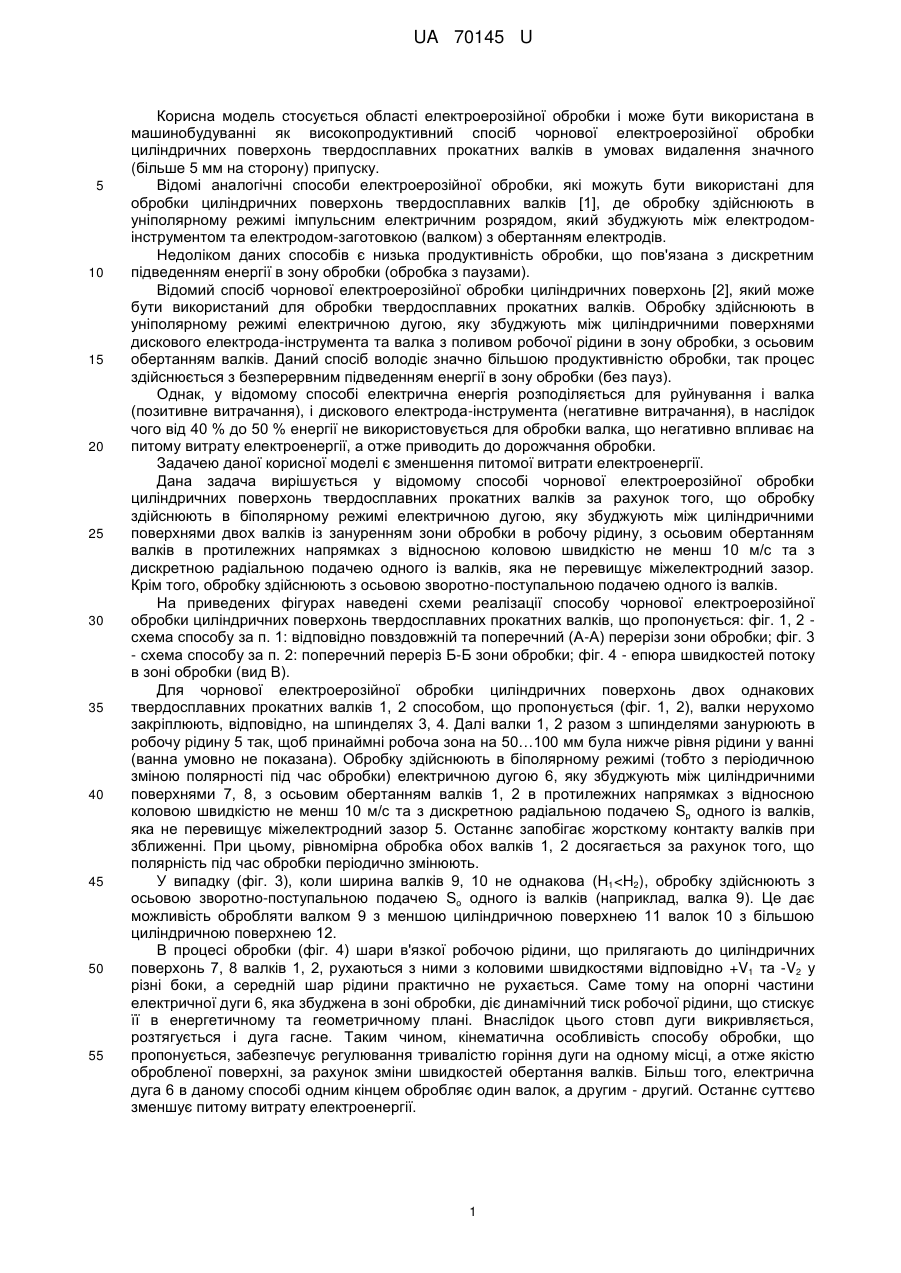

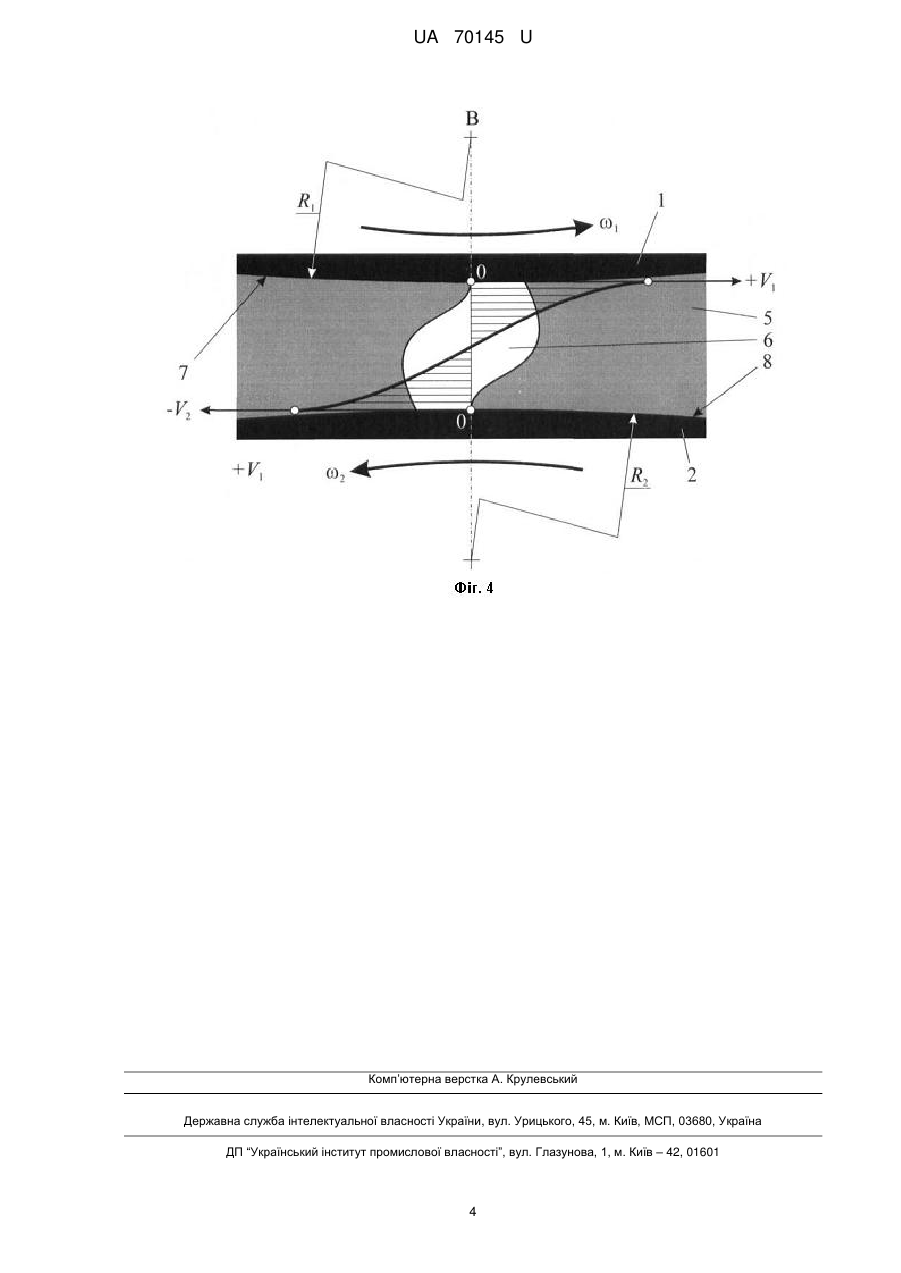

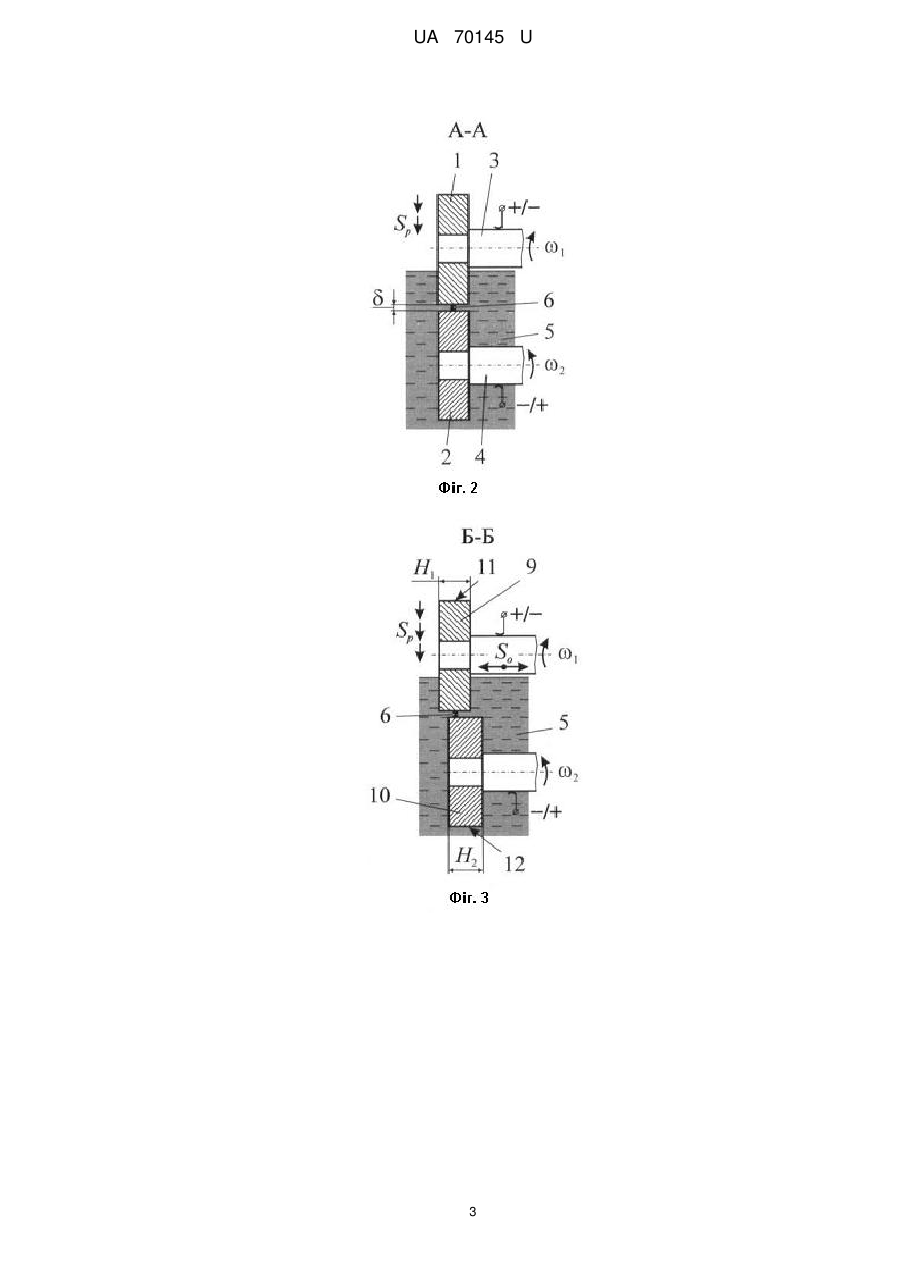

Реферат: UA 70145 U UA 70145 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується області електроерозійної обробки і може бути використана в машинобудуванні як високопродуктивний спосіб чорнової електроерозійної обробки циліндричних поверхонь твердосплавних прокатних валків в умовах видалення значного (більше 5 мм на сторону) припуску. Відомі аналогічні способи електроерозійної обробки, які можуть бути використані для обробки циліндричних поверхонь твердосплавних валків [1], де обробку здійснюють в уніполярному режимі імпульсним електричним розрядом, який збуджують між електродомінструментом та електродом-заготовкою (валком) з обертанням електродів. Недоліком даних способів є низька продуктивність обробки, що пов'язана з дискретним підведенням енергії в зону обробки (обробка з паузами). Відомий спосіб чорнової електроерозійної обробки циліндричних поверхонь [2], який може бути використаний для обробки твердосплавних прокатних валків. Обробку здійснюють в уніполярному режимі електричною дугою, яку збуджують між циліндричними поверхнями дискового електрода-інструмента та валка з поливом робочої рідини в зону обробки, з осьовим обертанням валків. Даний спосіб володіє значно більшою продуктивністю обробки, так процес здійснюється з безперервним підведенням енергії в зону обробки (без пауз). Однак, у відомому способі електрична енергія розподіляється для руйнування і валка (позитивне витрачання), і дискового електрода-інструмента (негативне витрачання), в наслідок чого від 40 % до 50 % енергії не використовується для обробки валка, що негативно впливає на питому витрату електроенергії, а отже приводить до дорожчання обробки. Задачею даної корисної моделі є зменшення питомої витрати електроенергії. Дана задача вирішується у відомому способі чорнової електроерозійної обробки циліндричних поверхонь твердосплавних прокатних валків за рахунок того, що обробку здійснюють в біполярному режимі електричною дугою, яку збуджують між циліндричними поверхнями двох валків із зануренням зони обробки в робочу рідину, з осьовим обертанням валків в протилежних напрямках з відносною коловою швидкістю не менш 10 м/с та з дискретною радіальною подачею одного із валків, яка не перевищує міжелектродний зазор. Крім того, обробку здійснюють з осьовою зворотно-поступальною подачею одного із валків. На приведених фігурах наведені схеми реалізації способу чорнової електроерозійної обробки циліндричних поверхонь твердосплавних прокатних валків, що пропонується: фіг. 1, 2 схема способу за п. 1: відповідно повздовжній та поперечний (А-А) перерізи зони обробки; фіг. 3 - схема способу за п. 2: поперечний переріз Б-Б зони обробки; фіг. 4 - епюра швидкостей потоку в зоні обробки (вид В). Для чорнової електроерозійної обробки циліндричних поверхонь двох однакових твердосплавних прокатних валків 1, 2 способом, що пропонується (фіг. 1, 2), валки нерухомо закріплюють, відповідно, на шпинделях 3, 4. Далі валки 1, 2 разом з шпинделями занурюють в робочу рідину 5 так, щоб принаймні робоча зона на 50…100 мм була нижче рівня рідини у ванні (ванна умовно не показана). Обробку здійснюють в біполярному режимі (тобто з періодичною зміною полярності під час обробки) електричною дугою 6, яку збуджують між циліндричними поверхнями 7, 8, з осьовим обертанням валків 1, 2 в протилежних напрямках з відносною коловою швидкістю не менш 10 м/с та з дискретною радіальною подачею Sp одного із валків, яка не перевищує міжелектродний зазор 5. Останнє запобігає жорсткому контакту валків при зближенні. При цьому, рівномірна обробка обох валків 1, 2 досягається за рахунок того, що полярність під час обробки періодично змінюють. У випадку (фіг. 3), коли ширина валків 9, 10 не однакова (Н1

Дивитися

Додаткова інформація

Назва патенту англійською

Method of roughing edm of cylindrical surfaces of carbide rolls

Автори англійською

Bokov Viktor Myhailovych, Sisa Oleh Fedorovych

Назва патенту російською

Способ черновой электроэрозионной обработки цилиндрических поверхностей твердосплавных прокатных валков

Автори російською

Боков Виктор Михайлович, Сиса Олег Федорович

МПК / Мітки

МПК: B21B 37/00

Мітки: твердосплавних, електроерозійної, прокатних, поверхонь, спосіб, чорнової, обробки, циліндричних, валків
