Спосіб гасіння шматків губчастого титану

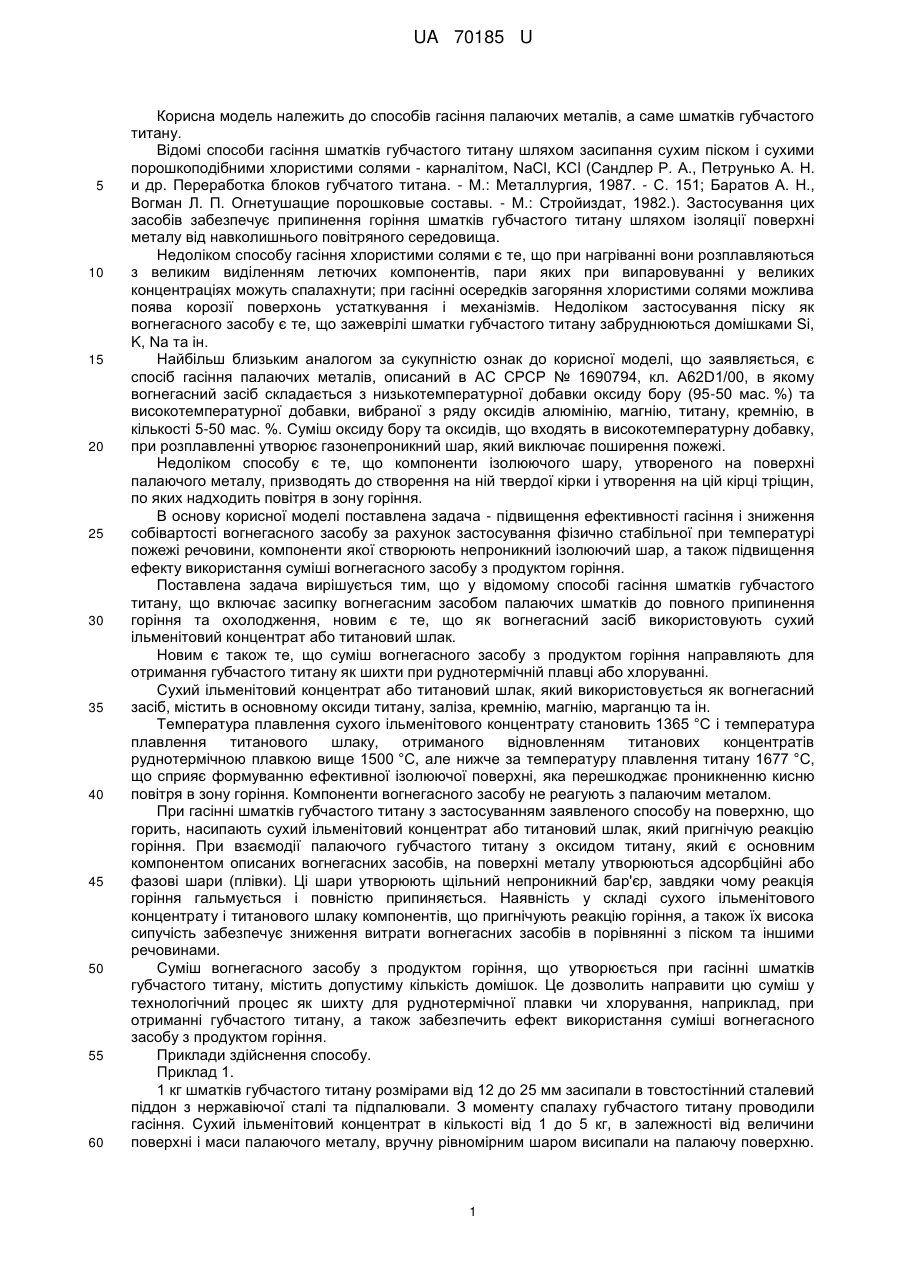

Реферат: UA 70185 U UA 70185 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів гасіння палаючих металів, а саме шматків губчастого титану. Відомі способи гасіння шматків губчастого титану шляхом засипання сухим піском і сухими порошкоподібними хлористими солями - карналітом, NaCl, KCl (Сандлер Р. А., Петрунько А. Н. и др. Переработка блоков губчатого титана. - М.: Металлургия, 1987. - С. 151; Баратов А. Н., Вогман Л. П. Огнетушащие порошковые составы. - М.: Стройиздат, 1982.). Застосування цих засобів забезпечує припинення горіння шматків губчастого титану шляхом ізоляції поверхні металу від навколишнього повітряного середовища. Недоліком способу гасіння хлористими солями є те, що при нагріванні вони розплавляються з великим виділенням летючих компонентів, пари яких при випаровуванні у великих концентраціях можуть спалахнути; при гасінні осередків загоряння хлористими солями можлива поява корозії поверхонь устаткування і механізмів. Недоліком застосування піску як вогнегасного засобу є те, що зажеврілі шматки губчастого титану забруднюються домішками Si, K, Na та ін. Найбільш близьким аналогом за сукупністю ознак до корисної моделі, що заявляється, є спосіб гасіння палаючих металів, описаний в АС СРСР № 1690794, кл. A62D1/00, в якому вогнегасний засіб складається з низькотемпературної добавки оксиду бору (95-50 мас. %) та високотемпературної добавки, вибраної з ряду оксидів алюмінію, магнію, титану, кремнію, в кількості 5-50 мас. %. Суміш оксиду бору та оксидів, що входять в високотемпературну добавку, при розплавленні утворює газонепроникний шар, який виключає поширення пожежі. Недоліком способу є те, що компоненти ізолюючого шару, утвореного на поверхні палаючого металу, призводять до створення на ній твердої кірки і утворення на цій кірці тріщин, по яких надходить повітря в зону горіння. В основу корисної моделі поставлена задача - підвищення ефективності гасіння і зниження собівартості вогнегасного засобу за рахунок застосування фізично стабільної при температурі пожежі речовини, компоненти якої створюють непроникний ізолюючий шар, а також підвищення ефекту використання суміші вогнегасного засобу з продуктом горіння. Поставлена задача вирішується тим, що у відомому способі гасіння шматків губчастого титану, що включає засипку вогнегасним засобом палаючих шматків до повного припинення горіння та охолодження, новим є те, що як вогнегасний засіб використовують сухий ільменітовий концентрат або титановий шлак. Новим є також те, що суміш вогнегасного засобу з продуктом горіння направляють для отримання губчастого титану як шихти при руднотермічній плавці або хлоруванні. Сухий ільменітовий концентрат або титановий шлак, який використовується як вогнегасний засіб, містить в основному оксиди титану, заліза, кремнію, магнію, марганцю та ін. Температура плавлення сухого ільменітового концентрату становить 1365 °C і температура плавлення титанового шлаку, отриманого відновленням титанових концентратів руднотермічною плавкою вище 1500 °C, але нижче за температуру плавлення титану 1677 °C, що сприяє формуванню ефективної ізолюючої поверхні, яка перешкоджає проникненню кисню повітря в зону горіння. Компоненти вогнегасного засобу не реагують з палаючим металом. При гасінні шматків губчастого титану з застосуванням заявленого способу на поверхню, що горить, насипають сухий ільменітовий концентрат або титановий шлак, який пригнічую реакцію горіння. При взаємодії палаючого губчастого титану з оксидом титану, який є основним компонентом описаних вогнегасних засобів, на поверхні металу утворюються адсорбційні або фазові шари (плівки). Ці шари утворюють щільний непроникний бар'єр, завдяки чому реакція горіння гальмується і повністю припиняється. Наявність у складі сухого ільменітового концентрату і титанового шлаку компонентів, що пригнічують реакцію горіння, а також їх висока сипучість забезпечує зниження витрати вогнегасних засобів в порівнянні з піском та іншими речовинами. Суміш вогнегасного засобу з продуктом горіння, що утворюється при гасінні шматків губчастого титану, містить допустиму кількість домішок. Це дозволить направити цю суміш у технологічний процес як шихту для руднотермічної плавки чи хлорування, наприклад, при отриманні губчастого титану, а також забезпечить ефект використання суміші вогнегасного засобу з продуктом горіння. Приклади здійснення способу. Приклад 1. 1 кг шматків губчастого титану розмірами від 12 до 25 мм засипали в товстостінний сталевий піддон з нержавіючої сталіта підпалювали. З моменту спалаху губчастого титану проводили гасіння. Сухий ільменітовий концентрат в кількості від 1 до 5 кг, в залежності від величини поверхні і маси палаючого металу, вручну рівномірним шаром висипали на палаючу поверхню. 1 UA 70185 U 5 10 15 Після чого горіння шматків губчастого титану повністю припинялося. Як вогнегасний засіб використовували ільменітовий концентрат в складі, мас. ч., %: 51,0 - ТiO2, 46,7-FeO, 0,5-SiO2, 0,69-MgO, 0,49 - МnО. Високі показники сипучості ільменітового концентрату, обумовлені сплощено-округлою формою зерен, дозволили рівномірно покрити палаючу поверхню, що зменшило витрати вогнегасного засобу. Приклад 2. 1 кг шматків губчастого титану розмірами від 12 до 25 мм засипали в товстостінний сталевий піддон з нержавіючої сталі та підпалювали. З моменту спалаху губчастого титану проводили гасіння. Титановий шлак у кількості від 1 до 5 кг, в залежності від величини поверхні і маси палаючого металу, вручну рівномірним шаром висипали на палаючу поверхню. Після чого горіння шматків губчастого титану повністю припинялося. Як вогнегасний засіб використовували титановий шлак у складі, мас. часткою, %: 89,3 - ТіО2, 4,99-FeO, 1,8-SiO2, 1,15-MgO, 0,89 - МnО. Таким чином, заявлений спосіб дозволить підвищити ефективність гасіння шматків губчастого титану сухим ільменітовим концентратом або титановим шлаком, знизити витрати вогнегасного засобу та його собівартість, а також забезпечити ефект використання суміші вогнегасного засобу з продуктом горіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Спосіб гасіння шматків губчастого титану, що включає засипку вогнегасним засобом палаючих шматків до повного припинення горіння та охолодження, який відрізняється тим, що як вогнегасний засіб використовують сухий ільменітовий концентрат або титановий шлак. 2. Спосіб за п. 1, який відрізняється тим, що суміш вогнегасного засобу з продуктом горіння направляють для отримання губчастого титану як шихти при руднотермічній плавці або хлоруванні. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
