Потужний параметричний випромінювач звуку
Номер патенту: 70195
Опубліковано: 25.05.2012
Автори: Думанський Максим Володимирович, Коротєєв Ігор Миколайович
Формула / Реферат

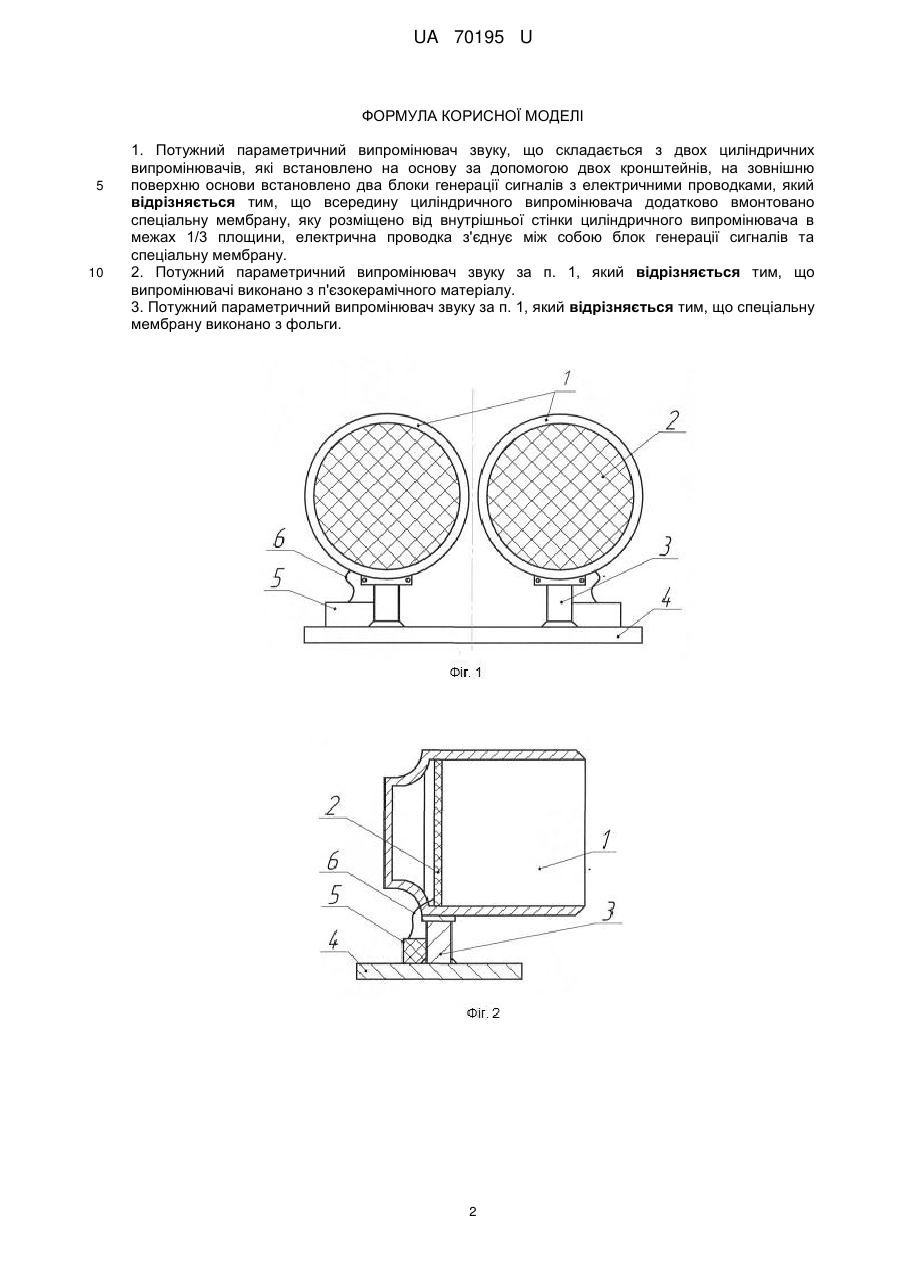

1. Потужний параметричний випромінювач звуку, що складається з двох циліндричних випромінювачів, які встановлено на основу за допомогою двох кронштейнів, на зовнішню поверхню основи встановлено два блоки генерації сигналів з електричними проводками, який відрізняється тим, що всередину циліндричного випромінювача додатково вмонтовано спеціальну мембрану, яку розміщено від внутрішньої стінки циліндричного випромінювача в межах 1/3 площини, електрична проводка з'єднує між собою блок генерації сигналів та спеціальну мембрану.
2. Потужний параметричний випромінювач звуку за п. 1, який відрізняється тим, що випромінювачі виконано з п'єзокерамічного матеріалу.
3. Потужний параметричний випромінювач звуку за п. 1, який відрізняється тим, що спеціальну мембрану виконано з фольги.
Текст

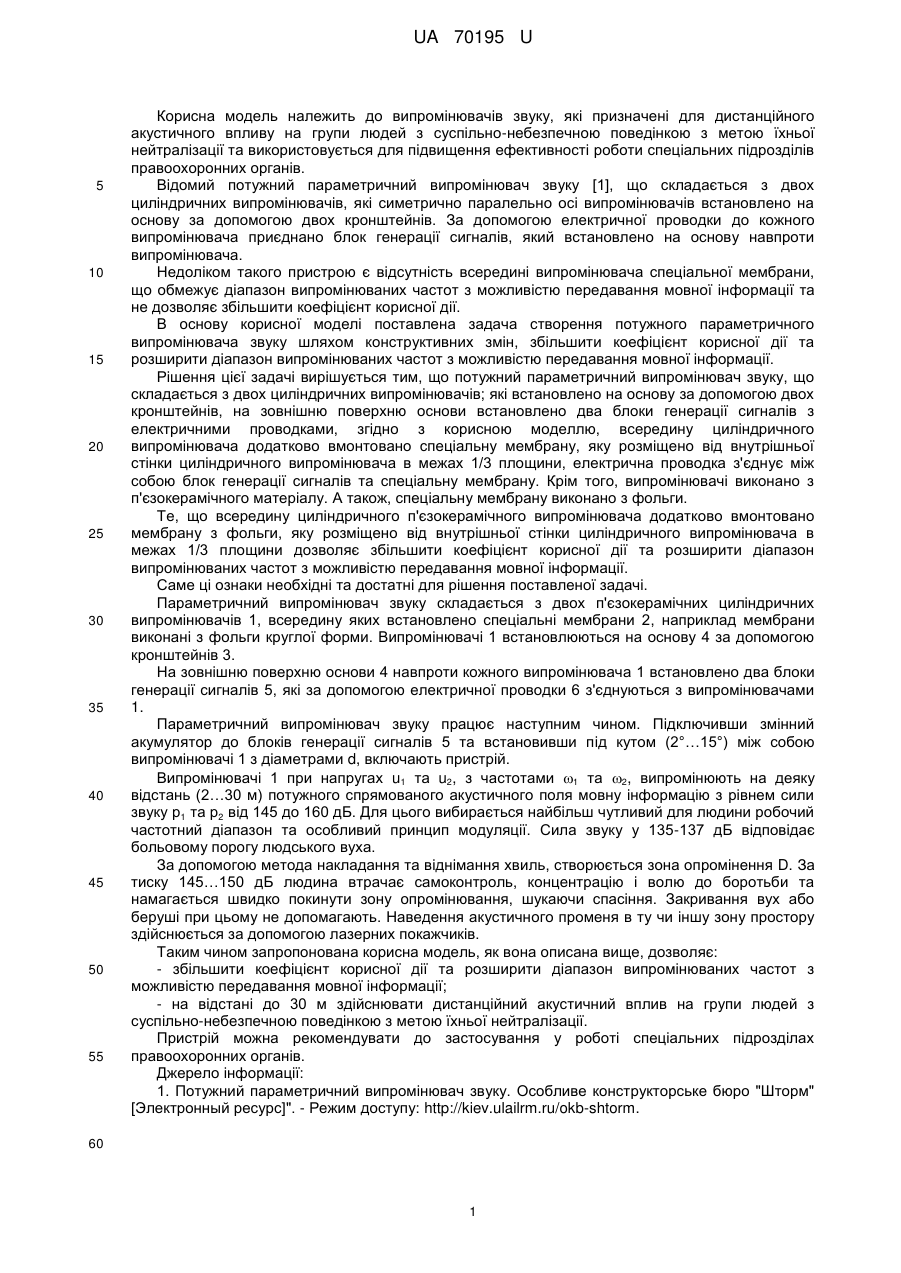

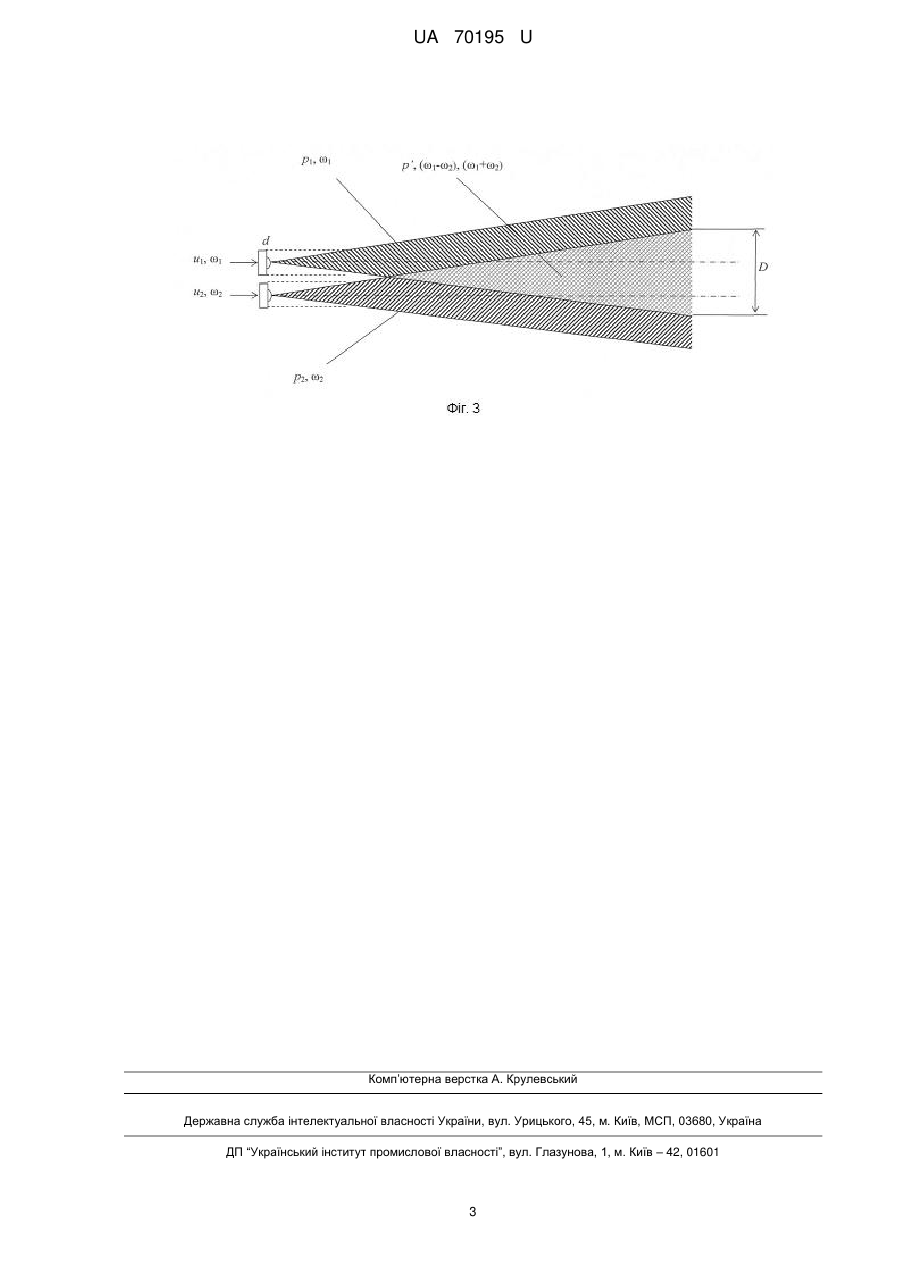

Реферат: Потужний параметричний випромінювач звуку складається з двох циліндричних випромінювачів, які встановлено на основу за допомогою двох кронштейнів, на зовнішню поверхню основи встановлено два блоки генерації сигналів з електричними проводками Всередину циліндричного випромінювача додатково вмонтовано спеціальну мембрану, яку розміщено від внутрішньої стінки циліндричного випромінювача в межах 1/3 площини. Електрична проводка з'єднує між собою блок генерації сигналів та спеціальну мембрану. UA 70195 U (54) ПОТУЖНИЙ ПАРАМЕТРИЧНИЙ ВИПРОМІНЮВАЧ ЗВУКУ UA 70195 U UA 70195 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випромінювачів звуку, які призначені для дистанційного акустичного впливу на групи людей з суспільно-небезпечною поведінкою з метою їхньої нейтралізації та використовується для підвищення ефективності роботи спеціальних підрозділів правоохоронних органів. Відомий потужний параметричний випромінювач звуку [1], що складається з двох циліндричних випромінювачів, які симетрично паралельно осі випромінювачів встановлено на основу за допомогою двох кронштейнів. За допомогою електричної проводки до кожного випромінювача приєднано блок генерації сигналів, який встановлено на основу навпроти випромінювача. Недоліком такого пристрою є відсутність всередині випромінювача спеціальної мембрани, що обмежує діапазон випромінюваних частот з можливістю передавання мовної інформації та не дозволяє збільшити коефіцієнт корисної дії. В основу корисної моделі поставлена задача створення потужного параметричного випромінювача звуку шляхом конструктивних змін, збільшити коефіцієнт корисної дії та розширити діапазон випромінюваних частот з можливістю передавання мовної інформації. Рішення цієї задачі вирішується тим, що потужний параметричний випромінювач звуку, що складається з двох циліндричних випромінювачів; які встановлено на основу за допомогою двох кронштейнів, на зовнішню поверхню основи встановлено два блоки генерації сигналів з електричними проводками, згідно з корисною моделлю, всередину циліндричного випромінювача додатково вмонтовано спеціальну мембрану, яку розміщено від внутрішньої стінки циліндричного випромінювача в межах 1/3 площини, електрична проводка з'єднує між собою блок генерації сигналів та спеціальну мембрану. Крім того, випромінювачі виконано з п'єзокерамічного матеріалу. А також, спеціальну мембрану виконано з фольги. Те, що всередину циліндричного п'єзокерамічного випромінювача додатково вмонтовано мембрану з фольги, яку розміщено від внутрішньої стінки циліндричного випромінювача в межах 1/3 площини дозволяє збільшити коефіцієнт корисної дії та розширити діапазон випромінюваних частот з можливістю передавання мовної інформації. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Параметричний випромінювач звуку складається з двох п'єзокерамічних циліндричних випромінювачів 1, всередину яких встановлено спеціальні мембрани 2, наприклад мембрани виконані з фольги круглої форми. Випромінювачі 1 встановлюються на основу 4 за допомогою кронштейнів 3. На зовнішню поверхню основи 4 навпроти кожного випромінювача 1 встановлено два блоки генерації сигналів 5, які за допомогою електричної проводки 6 з'єднуються з випромінювачами 1. Параметричний випромінювач звуку працює наступним чином. Підключивши змінний акумулятор до блоків генерації сигналів 5 та встановивши під кутом (2°…15°) між собою випромінювачі 1 з діаметрами d, включають пристрій. Випромінювачі 1 при напругах u1 та u2, з частотами 1 та 2, випромінюють на деяку відстань (2…30 м) потужного спрямованого акустичного поля мовну інформацію з рівнем сили звуку р1 та р2 від 145 до 160 дБ. Для цього вибирається найбільш чутливий для людини робочий частотний діапазон та особливий принцип модуляції. Сила звуку у 135-137 дБ відповідає больовому порогу людського вуха. За допомогою метода накладання та віднімання хвиль, створюється зона опромінення D. За тиску 145…150 дБ людина втрачає самоконтроль, концентрацію і волю до боротьби та намагається швидко покинути зону опромінювання, шукаючи спасіння. Закривання вух або беруші при цьому не допомагають. Наведення акустичного променя в ту чи іншу зону простору здійснюється за допомогою лазерних покажчиків. Таким чином запропонована корисна модель, як вона описана вище, дозволяє: - збільшити коефіцієнт корисної дії та розширити діапазон випромінюваних частот з можливістю передавання мовної інформації; - на відстані до 30 м здійснювати дистанційний акустичний вплив на групи людей з суспільно-небезпечною поведінкою з метою їхньої нейтралізації. Пристрій можна рекомендувати до застосування у роботі спеціальних підрозділах правоохоронних органів. Джерело інформації: 1. Потужний параметричний випромінювач звуку. Особливе конструкторське бюро "Шторм" [Электронный ресурс]". - Режим доступу: http://kiev.ulailrm.ru/okb-shtorm. 60 1 UA 70195 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Потужний параметричний випромінювач звуку, що складається з двох циліндричних випромінювачів, які встановлено на основу за допомогою двох кронштейнів, на зовнішню поверхню основи встановлено два блоки генерації сигналів з електричними проводками, який відрізняється тим, що всередину циліндричного випромінювача додатково вмонтовано спеціальну мембрану, яку розміщено від внутрішньої стінки циліндричного випромінювача в межах 1/3 площини, електрична проводка з'єднує між собою блок генерації сигналів та спеціальну мембрану. 2. Потужний параметричний випромінювач звуку за п. 1, який відрізняється тим, що випромінювачі виконано з п'єзокерамічного матеріалу. 3. Потужний параметричний випромінювач звуку за п. 1, який відрізняється тим, що спеціальну мембрану виконано з фольги. 2 UA 70195 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
