Спосіб електронного вимірювання внутрішньочерепного тиску

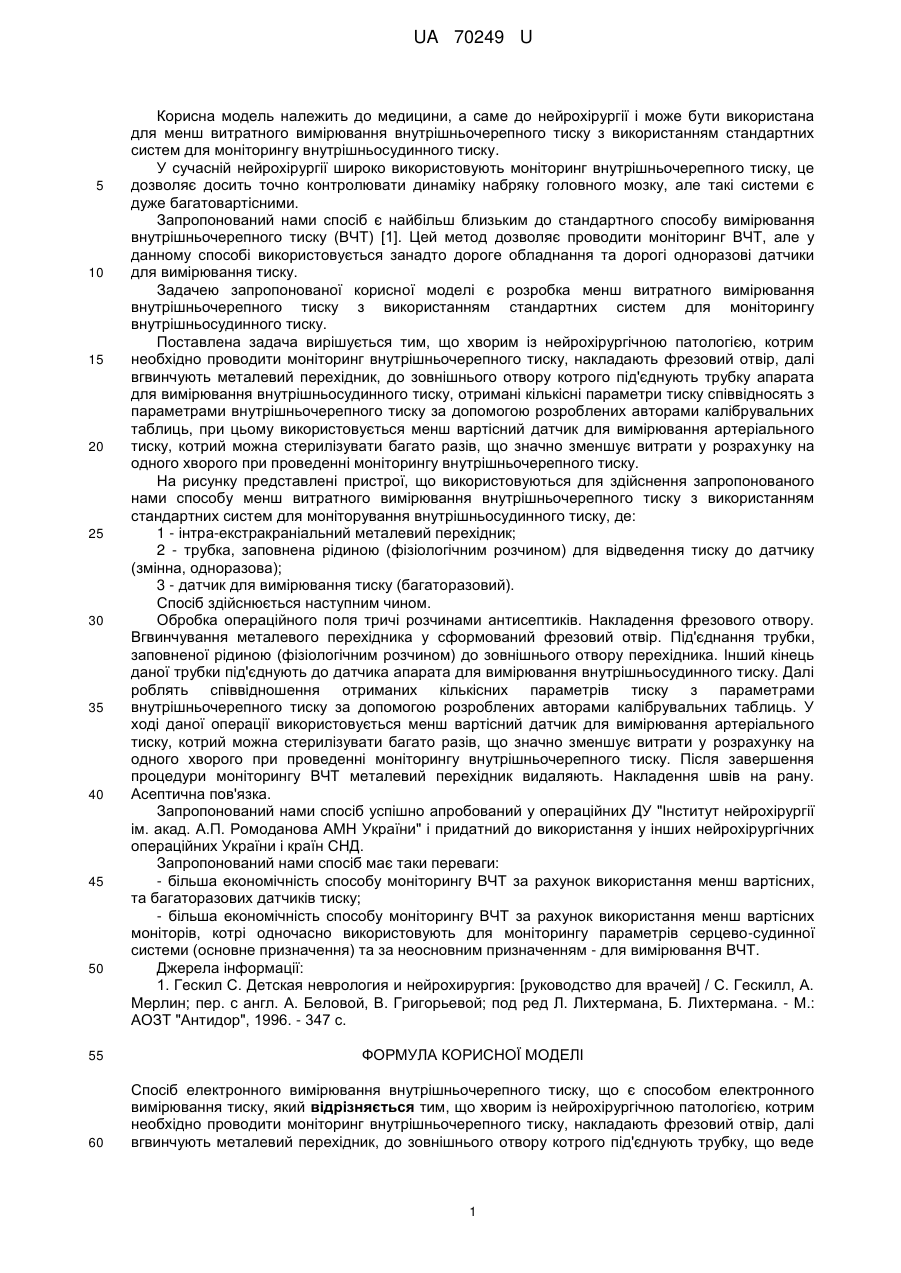

Реферат: UA 70249 U UA 70249 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до нейрохірургії і може бути використана для менш витратного вимірювання внутрішньочерепного тиску з використанням стандартних систем для моніторингу внутрішньосудинного тиску. У сучасній нейрохірургії широко використовують моніторинг внутрішньочерепного тиску, це дозволяє досить точно контролювати динаміку набряку головного мозку, але такі системи є дуже багатовартісними. Запропонований нами спосіб є найбільш близьким до стандартного способу вимірювання внутрішньочерепного тиску (ВЧТ) [1]. Цей метод дозволяє проводити моніторинг ВЧТ, але у данному способі використовується занадто дороге обладнання та дорогі одноразові датчики для вимірювання тиску. Задачею запропонованої корисної моделі є розробка менш витратного вимірювання внутрішньочерепного тиску з використанням стандартних систем для моніторингу внутрішньосудинного тиску. Поставлена задача вирішується тим, що хворим із нейрохірургічною патологією, котрим необхідно проводити моніторинг внутрішньочерепного тиску, накладають фрезовий отвір, далі вгвинчують металевий перехідник, до зовнішнього отвору котрого під'єднують трубку апарата для вимірювання внутрішньосудинного тиску, отримані кількісні параметри тиску співвідносять з параметрами внутрішньочерепного тиску за допомогою розроблених авторами калібрувальних таблиць, при цьому використовується менш вартісний датчик для вимірювання артеріального тиску, котрий можна стерилізувати багато разів, що значно зменшує витрати у розрахунку на одного хворого при проведенні моніторингу внутрішньочерепного тиску. На рисунку представлені пристрої, що використовуються для здійснення запропонованого нами способу менш витратного вимірювання внутрішньочерепного тиску з використанням стандартних систем для моніторування внутрішньосудинного тиску, де: 1 - інтра-екстракраніальний металевий перехідник; 2 - трубка, заповнена рідиною (фізіологічним розчином) для відведення тиску до датчику (змінна, одноразова); 3 - датчик для вимірювання тиску (багаторазовий). Спосіб здійснюється наступним чином. Обробка операційного поля тричі розчинами антисептиків. Накладення фрезового отвору. Вгвинчування металевого перехідника у сформований фрезовий отвір. Під'єднання трубки, заповненої рідиною (фізіологічним розчином) до зовнішнього отвору перехідника. Інший кінець даної трубки під'єднують до датчика апарата для вимірювання внутрішньосудинного тиску. Далі роблять співвідношення отриманих кількісних параметрів тиску з параметрами внутрішньочерепного тиску за допомогою розроблених авторами калібрувальних таблиць. У ході даної операції використовується менш вартісний датчик для вимірювання артеріального тиску, котрий можна стерилізувати багато разів, що значно зменшує витрати у розрахунку на одного хворого при проведенні моніторингу внутрішньочерепного тиску. Після завершення процедури моніторингу ВЧТ металевий перехідник видаляють. Накладення швів на рану. Асептична пов'язка. Запропонований нами спосіб успішно апробований у операційних ДУ "Інститут нейрохірургії ім. акад. А.П. Ромоданова АМН України" і придатний до використання у інших нейрохірургічних операційних України і країн СНД. Запропонований нами спосіб має таки переваги: - більша економічність способу моніторингу ВЧТ за рахунок використання менш вартісних, та багаторазових датчиків тиску; - більша економічність способу моніторингу ВЧТ за рахунок використання менш вартісних моніторів, котрі одночасно використовують для моніторингу параметрів серцево-судинної системи (основне призначення) та за неосновним призначенням - для вимірювання ВЧТ. Джерела інформації: 1. Гескил С. Детская неврология и нейрохирургия: [руководство для врачей] / С. Гескилл, А. Мерлин; пер. с англ. А. Беловой, В. Григорьевой; под ред Л. Лихтермана, Б. Лихтермана. - М.: АОЗТ "Антидор", 1996. - 347 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб електронного вимірювання внутрішньочерепного тиску, що є способом електронного вимірювання тиску, який відрізняється тим, що хворим із нейрохірургічною патологією, котрим необхідно проводити моніторинг внутрішньочерепного тиску, накладають фрезовий отвір, далі вгвинчують металевий перехідник, до зовнішнього отвору котрого під'єднують трубку, що веде 1 UA 70249 U 5 до апарата для вимірювання внутрішньосудинного тиску, отримані кількісні параметри тиску співвідносять з параметрами внутрішньочерепного тиску за допомогою розроблених авторами калібрувальних таблиць, при цьому використовується менш вартісний датчик для вимірювання артеріального тиску, котрий можна стерилізувати багато разів, що значно зменшує витрати у розрахунку на одного хворого при проведенні моніторингу внутрішньочерепного тиску. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
