Машина для очищення насіння
Формула / Реферат

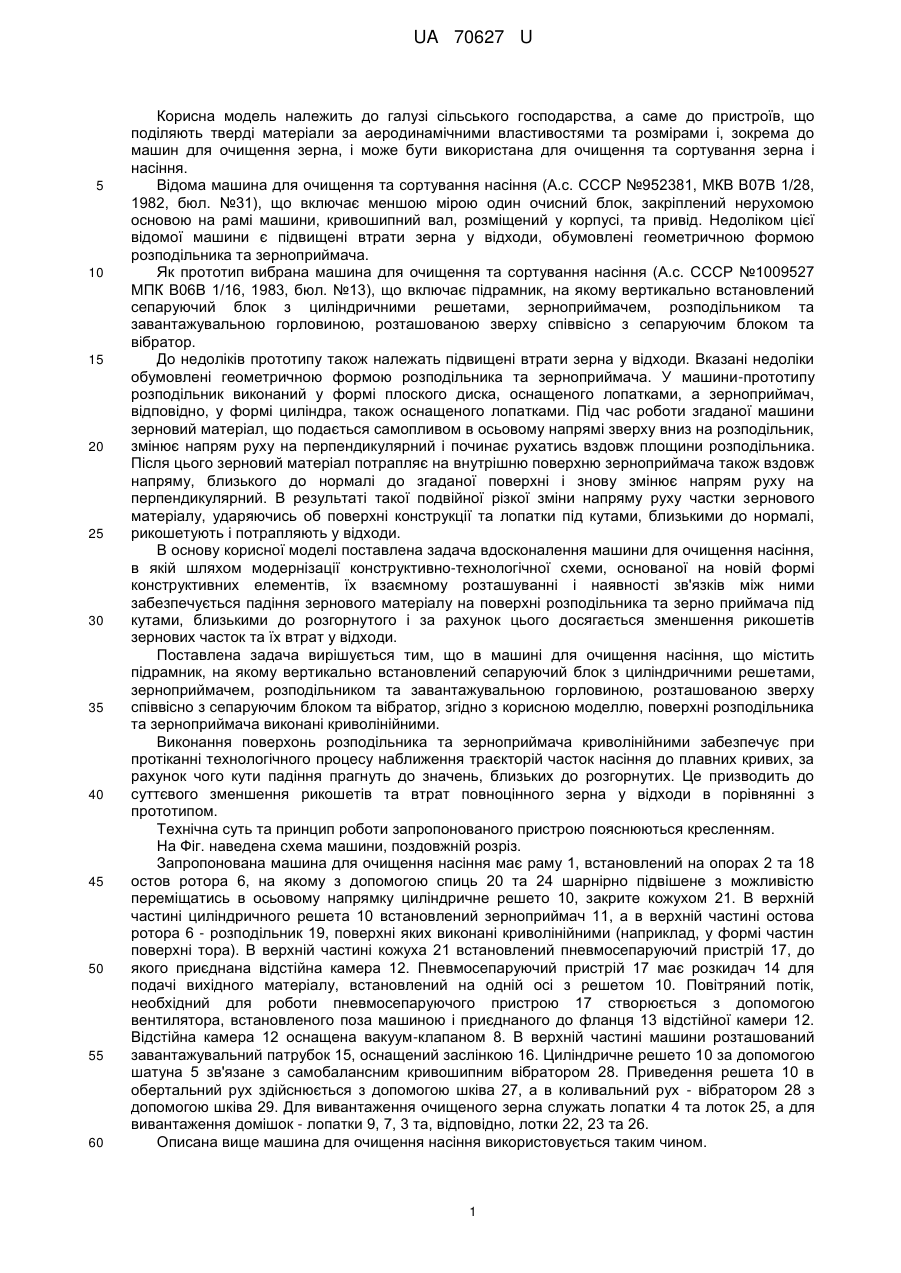

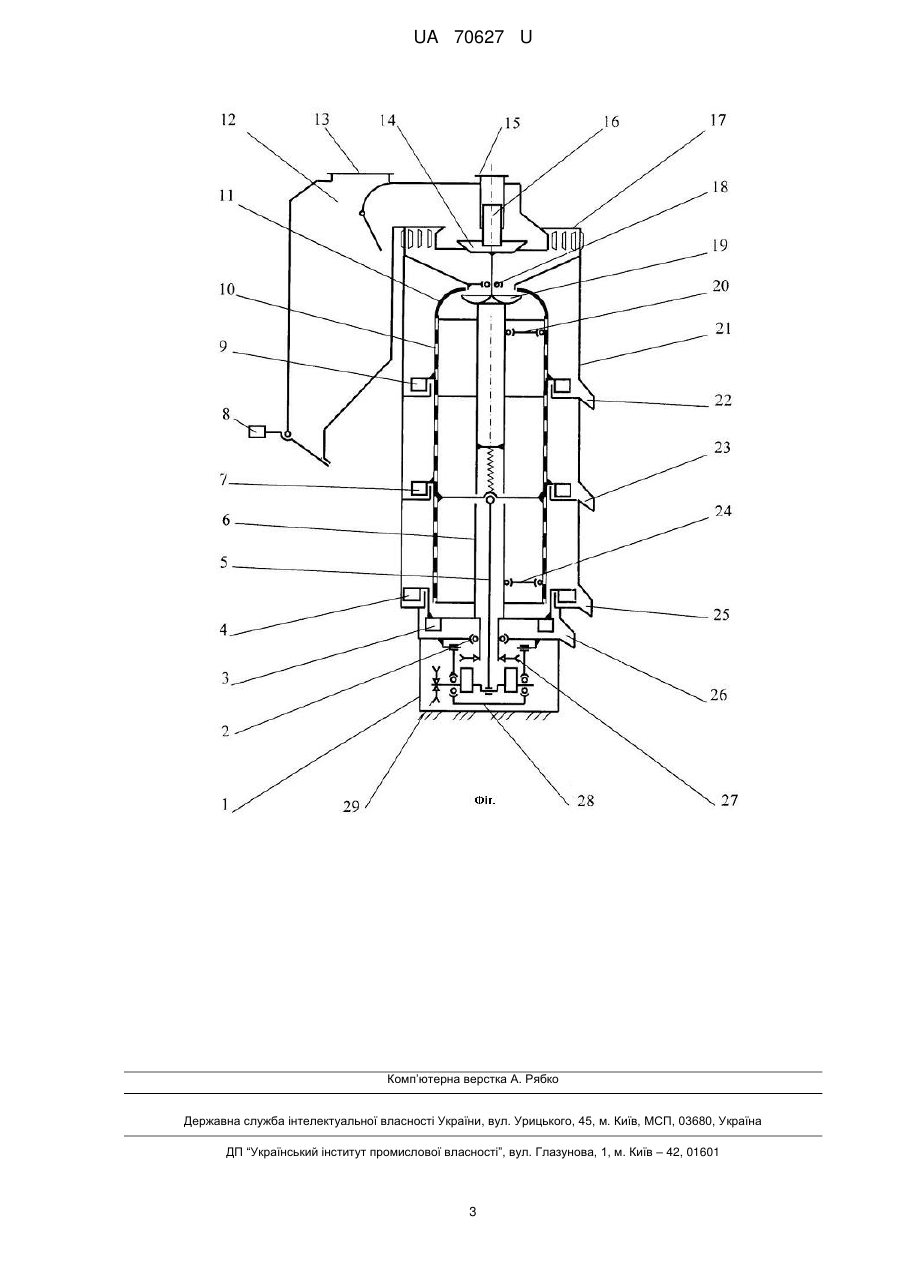

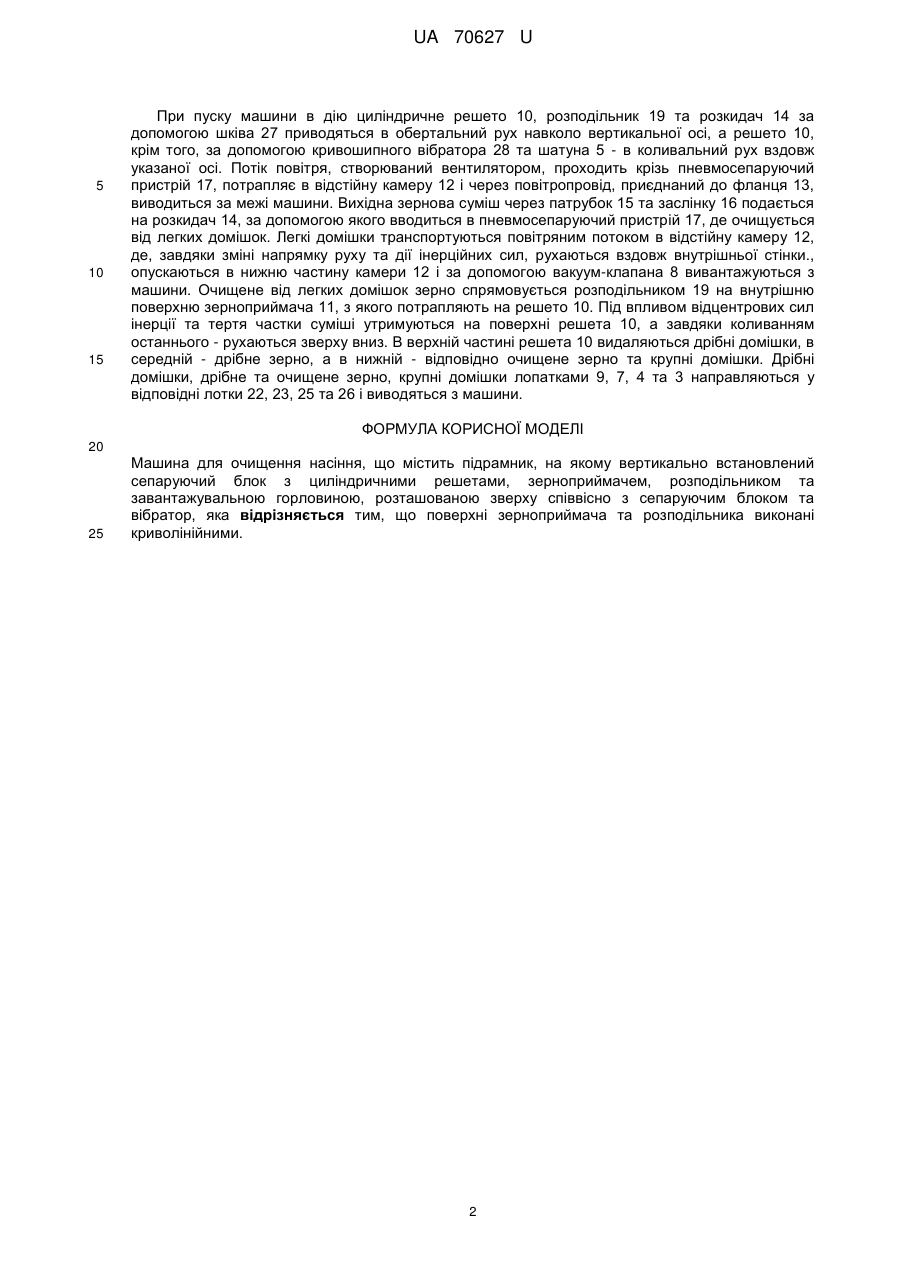

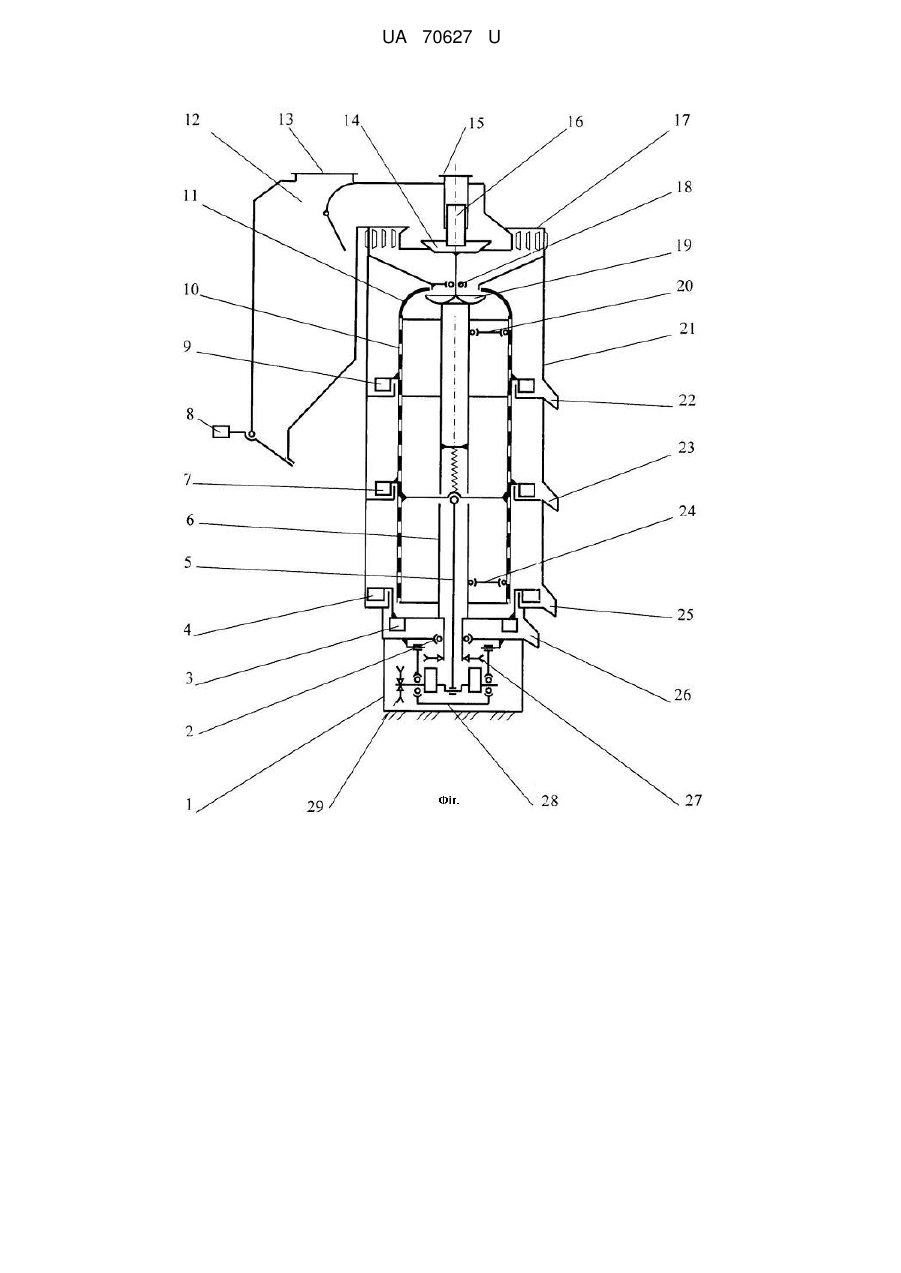

Машина для очищення насіння, що містить підрамник, на якому вертикально встановлений сепаруючий блок з циліндричними решетами, зерноприймачем, розподільником та завантажувальною горловиною, розташованою зверху співвісно з сепаруючим блоком та вібратор, яка відрізняється тим, що поверхні зерноприймача та розподільника виконані криволінійними.
Текст
Реферат: UA 70627 U UA 70627 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до пристроїв, що поділяють тверді матеріали за аеродинамічними властивостями та розмірами і, зокрема до машин для очищення зерна, і може бути використана для очищення та сортування зерна і насіння. Відома машина для очищення та сортування насіння (А.с. СССР №952381, МКВ В07В 1/28, 1982, бюл. №31), що включає меншою мірою один очисний блок, закріплений нерухомою основою на рамі машини, кривошипний вал, розміщений у корпусі, та привід. Недоліком цієї відомої машини є підвищені втрати зерна у відходи, обумовлені геометричною формою розподільника та зерноприймача. Як прототип вибрана машина для очищення та сортування насіння (А.с. СССР №1009527 МПК В06В 1/16, 1983, бюл. №13), що включає підрамник, на якому вертикально встановлений сепаруючий блок з циліндричними решетами, зерноприймачем, розподільником та завантажувальною горловиною, розташованою зверху співвісно з сепаруючим блоком та вібратор. До недоліків прототипу також належать підвищені втрати зерна у відходи. Вказані недоліки обумовлені геометричною формою розподільника та зерноприймача. У машини-прототипу розподільник виконаний у формі плоского диска, оснащеного лопатками, а зерноприймач, відповідно, у формі циліндра, також оснащеного лопатками. Під час роботи згаданої машини зерновий матеріал, що подається самопливом в осьовому напрямі зверху вниз на розподільник, змінює напрям руху на перпендикулярний і починає рухатись вздовж площини розподільника. Після цього зерновий матеріал потрапляє на внутрішню поверхню зерноприймача також вздовж напряму, близького до нормалі до згаданої поверхні і знову змінює напрям руху на перпендикулярний. В результаті такої подвійної різкої зміни напряму руху частки зернового матеріалу, ударяючись об поверхні конструкції та лопатки під кутами, близькими до нормалі, рикошетують і потрапляють у відходи. В основу корисної моделі поставлена задача вдосконалення машини для очищення насіння, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на новій формі конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується падіння зернового матеріалу на поверхні розподільника та зерно приймача під кутами, близькими до розгорнутого і за рахунок цього досягається зменшення рикошетів зернових часток та їх втрат у відходи. Поставлена задача вирішується тим, що в машині для очищення насіння, що містить підрамник, на якому вертикально встановлений сепаруючий блок з циліндричними решетами, зерноприймачем, розподільником та завантажувальною горловиною, розташованою зверху співвісно з сепаруючим блоком та вібратор, згідно з корисною моделлю, поверхні розподільника та зерноприймача виконані криволінійними. Виконання поверхонь розподільника та зерноприймача криволінійними забезпечує при протіканні технологічного процесу наближення траєкторій часток насіння до плавних кривих, за рахунок чого кути падіння прагнуть до значень, близьких до розгорнутих. Це призводить до суттєвого зменшення рикошетів та втрат повноцінного зерна у відходи в порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На Фіг. наведена схема машини, поздовжній розріз. Запропонована машина для очищення насіння має раму 1, встановлений на опорах 2 та 18 остов ротора 6, на якому з допомогою спиць 20 та 24 шарнірно підвішене з можливістю переміщатись в осьовому напрямку циліндричне решето 10, закрите кожухом 21. В верхній частині циліндричного решета 10 встановлений зерноприймач 11, а в верхній частині остова ротора 6 - розподільник 19, поверхні яких виконані криволінійними (наприклад, у формі частин поверхні тора). В верхній частині кожуха 21 встановлений пневмосепаруючий пристрій 17, до якого приєднана відстійна камера 12. Пневмосепаруючий пристрій 17 має розкидач 14 для подачі вихідного матеріалу, встановлений на одній осі з решетом 10. Повітряний потік, необхідний для роботи пневмосепаруючого пристрою 17 створюється з допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 13 відстійної камери 12. Відстійна камера 12 оснащена вакуум-клапаном 8. В верхній частині машини розташований завантажувальний патрубок 15, оснащений заслінкою 16. Циліндричне решето 10 за допомогою шатуна 5 зв'язане з самобалансним кривошипним вібратором 28. Приведення решета 10 в обертальний рух здійснюється з допомогою шківа 27, а в коливальний рух -вібратором 28 з допомогою шківа 29. Для вивантаження очищеного зерна служать лопатки 4 та лоток 25, а для вивантаження домішок - лопатки 9, 7, 3 та, відповідно, лотки 22, 23 та 26. Описана вище машина для очищення насіння використовується таким чином. 1 UA 70627 U 5 10 15 При пуску машини в дію циліндричне решето 10, розподільник 19 та розкидач 14 за допомогою шківа 27 приводяться в обертальний рух навколо вертикальної осі, а решето 10, крім того, за допомогою кривошипного вібратора 28 та шатуна 5 - в коливальний рух вздовж указаної осі. Потік повітря, створюваний вентилятором, проходить крізь пневмосепаруючий пристрій 17, потрапляє в відстійну камеру 12 і через повітропровід, приєднаний до фланця 13, виводиться за межі машини. Вихідна зернова суміш через патрубок 15 та заслінку 16 подається на розкидач 14, за допомогою якого вводиться в пневмосепаруючий пристрій 17, де очищується від легких домішок. Легкі домішки транспортуються повітряним потоком в відстійну камеру 12, де, завдяки зміні напрямку руху та дії інерційних сил, рухаються вздовж внутрішньої стінки., опускаються в нижню частину камери 12 і за допомогою вакуум-клапана 8 вивантажуються з машини. Очищене від легких домішок зерно спрямовується розподільником 19 на внутрішню поверхню зерноприймача 11, з якого потрапляють на решето 10. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 10, а завдяки коливанням останнього - рухаються зверху вниз. В верхній частині решета 10 видаляються дрібні домішки, в середній - дрібне зерно, а в нижній - відповідно очищене зерно та крупні домішки. Дрібні домішки, дрібне та очищене зерно, крупні домішки лопатками 9, 7, 4 та 3 направляються у відповідні лотки 22, 23, 25 та 26 і виводяться з машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Машина для очищення насіння, що містить підрамник, на якому вертикально встановлений сепаруючий блок з циліндричними решетами, зерноприймачем, розподільником та завантажувальною горловиною, розташованою зверху співвісно з сепаруючим блоком та вібратор, яка відрізняється тим, що поверхні зерноприймача та розподільника виконані криволінійними. 2 UA 70627 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for cleaning seeds
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюМашина для очистки семян
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B07B 1/28
Мітки: очищення, насіння, машина
