Зубчаста муфта
Номер патенту: 7064
Опубліковано: 15.06.2005
Автори: Попов Олексій Павлович, Табацков Вячеслав Петрович, Попова Лариса Олексіївна
Формула / Реферат

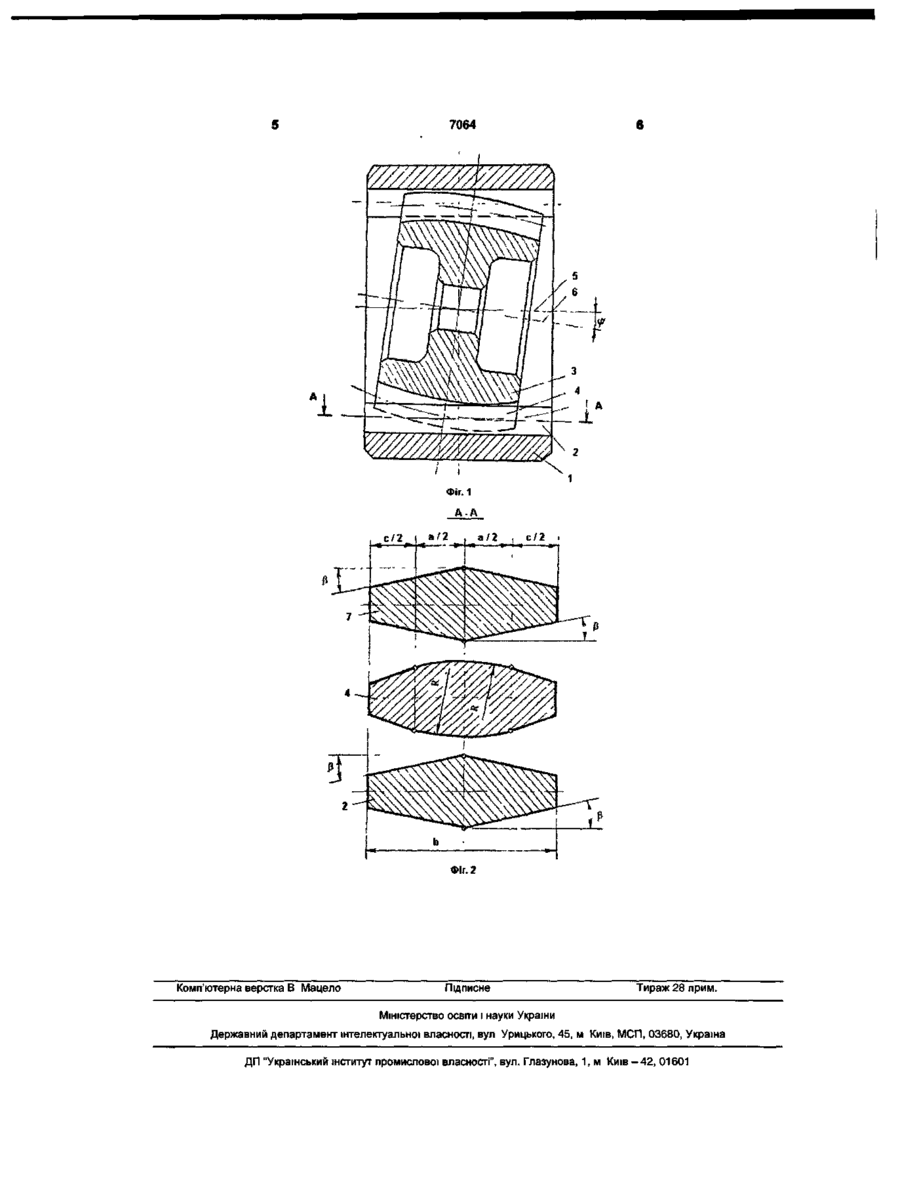

Зубчаста муфта, що містить втулку із зовнішніми зубами та обойму, яка кінематично зв'язана із нею та охоплює її, із зубами на внутрішній поверхні, які знаходяться в зачепленні між собою, яка відрізняється тим, що бічні поверхні зовнішніх зубів в середній частині на довжині a виконані із криволінійною твірною, яка проведена радіусом R, а на ділянках довжиною c, прилеглих до торців у вигляді прямолінійної твірної з кутом нахилу β відносно горизонтальної лінії, крім того, внутрішні зуби обойми виконані із спадаючою по лінійному закону товщиною від їх середини до торців внаслідок скосу зубів на кут γ, причому кути γ та β визначаються із наведених співвідношення та формули:
де αw - кут зачеплення; m - модуль зачеплення; z - кількість зубів; c = b-a; b - довжина зовнішніх зубів; Ψ - заданий кут перекосу осей валів; 0,3≤a/b≤0,5.
Текст

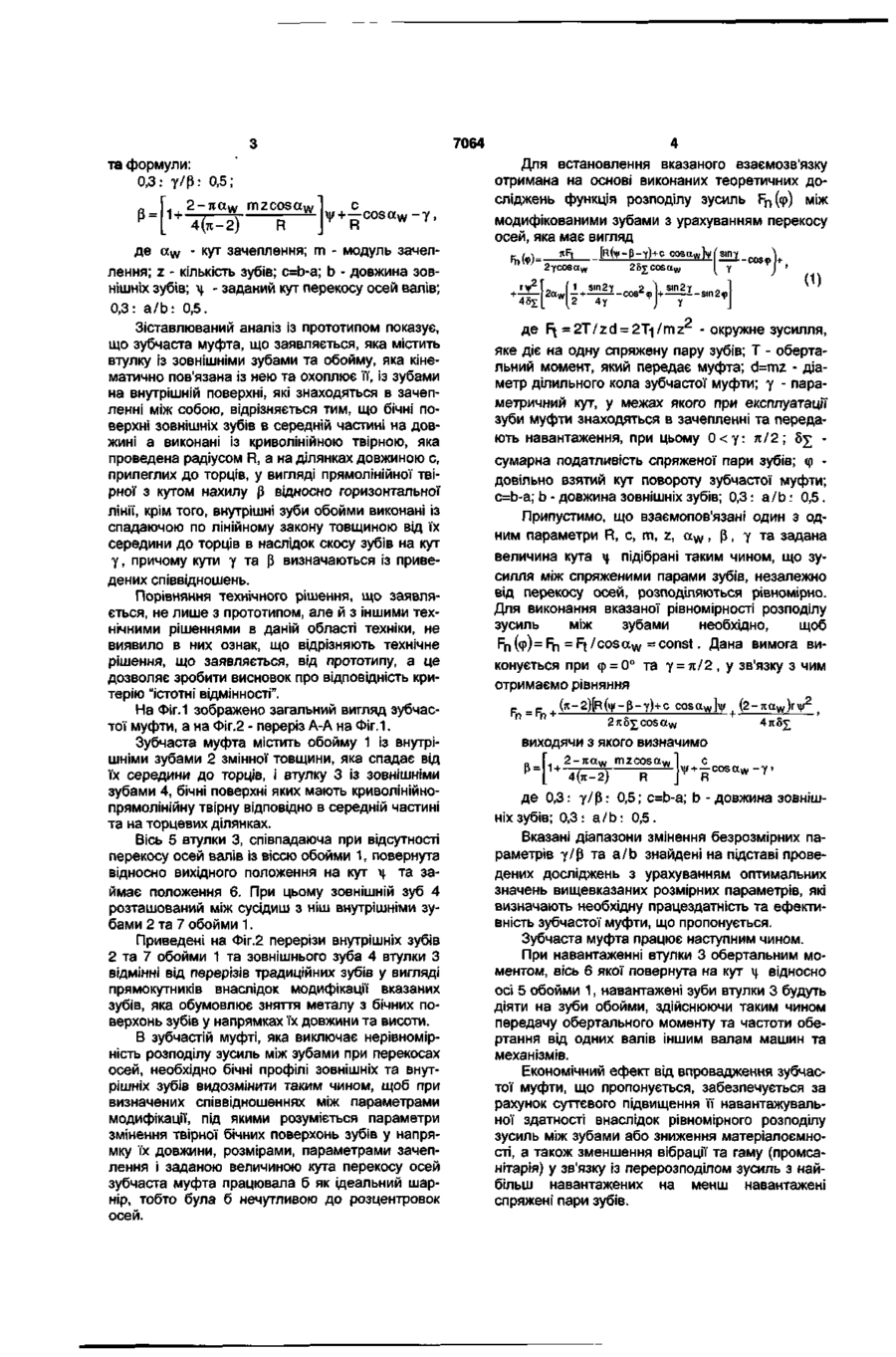

Зубчаста муфта, що містить втулку із зовнішніми зубами та обойму, яка кінематично зв'язана із нею та охоплює її, із зубами на внутрішній поверхні, які знаходяться в зачепленні між собою, яка відрізняється тим, що бічні поверхні зовнішніх зубів в середній частині на довжині а виконані із криволінійною твірною, яка проведена радіусом R, Корисна модель відноситься до області машинобудування. Відома зубчаста муфта, яка містить втулку та обойму, що її охоплює з розташованими на них відповідно зовнішніми та внутрішніми зубами, які в процесі зачеплення один з одним здійснюють передачу обертання та навантаження від одних валів іншим валам машин і механізмів, компенсуючи при цьому перекоси осей валів за рахунок присутності гарантованих бічних та радіальних зазорів між зубами [1]: [Попов А.П. Зубчатые муфты в судовых агрегатах. - Л.: Судостроение. 1985.-246с]. Недоліком вказаної зубчастої муфти є невисока навантажувальна здатність, яка обумовлена перекосом осей валів. Найбільш близьким за технічною сутністю до рішення, що пропонується, є прийнята за прототип зубчаста муфта, яка містить втулку із зовнішніми зубами та обойму, яка кінематично пов'язана із нею та охоплює її, із зубами на внутрішній поверхні, які знаходяться в зачепленні між собою, в якій бочкоподібні зуби виконані із стовщеннями на середніх ділянках бічних поверхонь, які окреслені радіусом, меншим по величині радіуса бочкоподібності [2]: [А.с. 1550245 СССР. Зубчатая а на ділянках довжиною с, прилеглих до торців у вигляді прямолінійної твірної з кутом нахилу Р відносно горизонтальної лінії, крім того, внутрішні зуби обойми виконані із спадаючою по лінійному закону товщиною від їх середини до торців внаслідок скосу зубів на кут у, причому кути у та 3 визначаються із наведених співвідношення та формули: 0,3: у/0: 0,5; де a w - кут зачеплення; m - модуль зачеплення; z кількість зубів; с = b-а; b - довжина зовнішніх зубів; Ф - заданий кут перекосу осей валів; 0,3
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed clutch
Автори англійськоюPopov Oleksii Pavlovych, Tabatskov Viacheslav Petrovych, Popova Larysa Oleksiivna
Назва патенту російськоюЗубчатая муфта
Автори російськоюПопов Алексей Павлович, Табацков Вячеслав Петрович, Попова Лариса Алексеевна
МПК / Мітки
МПК: F16D 1/00
