Пристрій для профілювання обичайок

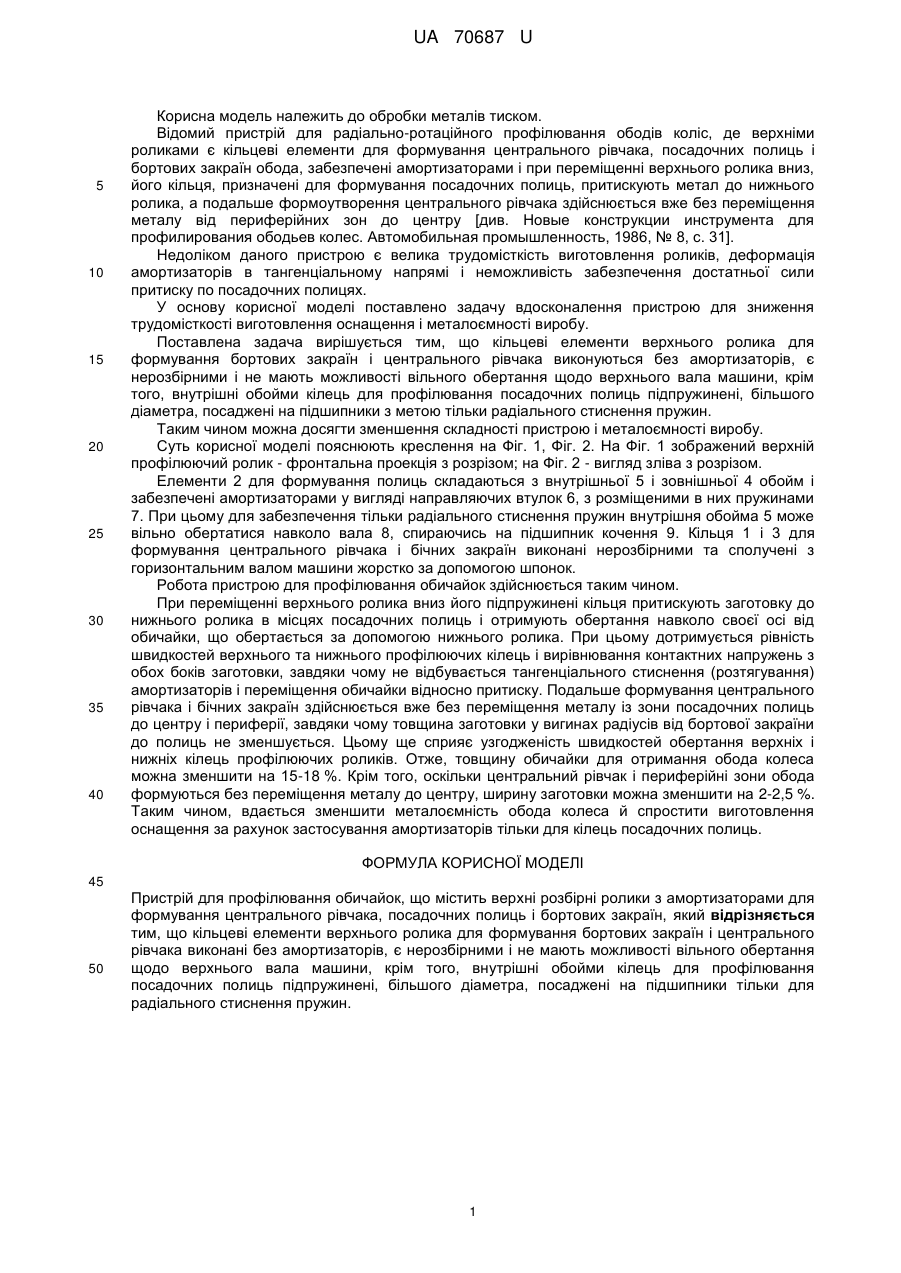

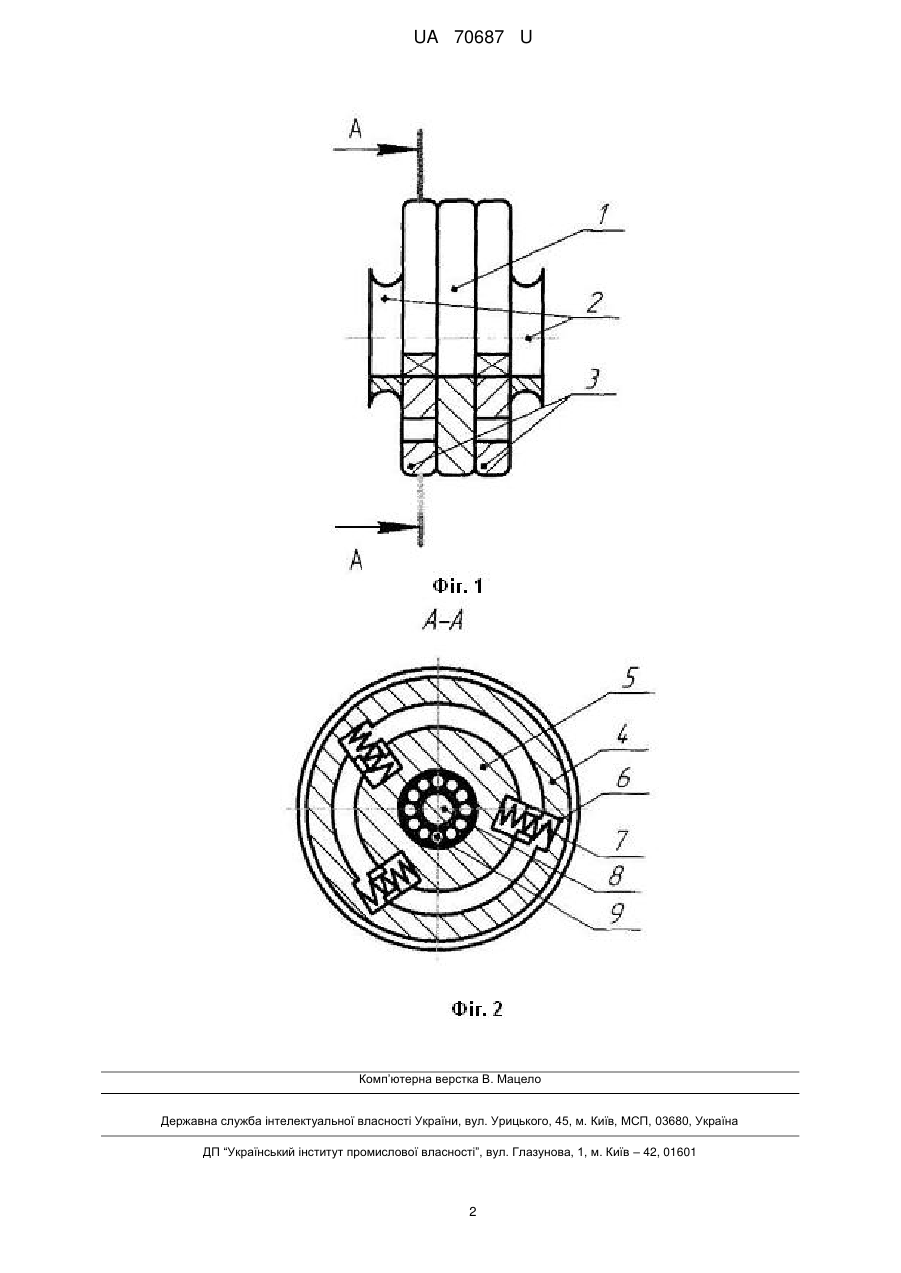

Реферат: UA 70687 U UA 70687 U 5 10 15 20 25 30 35 40 Корисна модель належить до обробки металів тиском. Відомий пристрій для радіально-ротаційного профілювання ободів коліс, де верхніми роликами є кільцеві елементи для формування центрального рівчака, посадочних полиць і бортових закраїн обода, забезпечені амортизаторами і при переміщенні верхнього ролика вниз, його кільця, призначені для формування посадочних полиць, притискують метал до нижнього ролика, а подальше формоутворення центрального рівчака здійснюється вже без переміщення металу від периферійних зон до центру [див. Новые конструкции инструмента для профилирования ободьев колес. Автомобильная промышленность, 1986, № 8, с. 31]. Недоліком даного пристрою є велика трудомісткість виготовлення роликів, деформація амортизаторів в тангенціальному напрямі і неможливість забезпечення достатньої сили притиску по посадочних полицях. У основу корисної моделі поставлено задачу вдосконалення пристрою для зниження трудомісткості виготовлення оснащення і металоємності виробу. Поставлена задача вирішується тим, що кільцеві елементи верхнього ролика для формування бортових закраїн і центрального рівчака виконуються без амортизаторів, є нерозбірними і не мають можливості вільного обертання щодо верхнього вала машини, крім того, внутрішні обойми кілець для профілювання посадочних полиць підпружинені, більшого діаметра, посаджені на підшипники з метою тільки радіального стиснення пружин. Таким чином можна досягти зменшення складності пристрою і металоємності виробу. Суть корисної моделі пояснюють креслення на Фіг. 1, Фіг. 2. На Фіг. 1 зображений верхній профілюючий ролик - фронтальна проекція з розрізом; на Фіг. 2 - вигляд зліва з розрізом. Елементи 2 для формування полиць складаються з внутрішньої 5 і зовнішньої 4 обойм і забезпечені амортизаторами у вигляді направляючих втулок 6, з розміщеними в них пружинами 7. При цьому для забезпечення тільки радіального стиснення пружин внутрішня обойма 5 може вільно обертатися навколо вала 8, спираючись на підшипник кочення 9. Кільця 1 і 3 для формування центрального рівчака і бічних закраїн виконані нерозбірними та сполучені з горизонтальним валом машини жорстко за допомогою шпонок. Робота пристрою для профілювання обичайок здійснюється таким чином. При переміщенні верхнього ролика вниз його підпружинені кільця притискують заготовку до нижнього ролика в місцях посадочних полиць і отримують обертання навколо своєї осі від обичайки, що обертається за допомогою нижнього ролика. При цьому дотримується рівність швидкостей верхнього та нижнього профілюючих кілець і вирівнювання контактних напружень з обох боків заготовки, завдяки чому не відбувається тангенціального стиснення (розтягування) амортизаторів і переміщення обичайки відносно притиску. Подальше формування центрального рівчака і бічних закраїн здійснюється вже без переміщення металу із зони посадочних полиць до центру і периферії, завдяки чому товщина заготовки у вигинах радіусів від бортової закраїни до полиць не зменшується. Цьому ще сприяє узгодженість швидкостей обертання верхніх і нижніх кілець профілюючих роликів. Отже, товщину обичайки для отримання обода колеса можна зменшити на 15-18 %. Крім того, оскільки центральний рівчак і периферійні зони обода формуються без переміщення металу до центру, ширину заготовки можна зменшити на 2-2,5 %. Таким чином, вдається зменшити металоємність обода колеса й спростити виготовлення оснащення за рахунок застосування амортизаторів тільки для кілець посадочних полиць. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для профілювання обичайок, що містить верхні розбірні ролики з амортизаторами для формування центрального рівчака, посадочних полиць і бортових закраїн, який відрізняється тим, що кільцеві елементи верхнього ролика для формування бортових закраїн і центрального рівчака виконані без амортизаторів, є нерозбірними і не мають можливості вільного обертання щодо верхнього вала машини, крім того, внутрішні обойми кілець для профілювання посадочних полиць підпружинені, більшого діаметра, посаджені на підшипники тільки для радіального стиснення пружин. 1 UA 70687 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
