Спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату

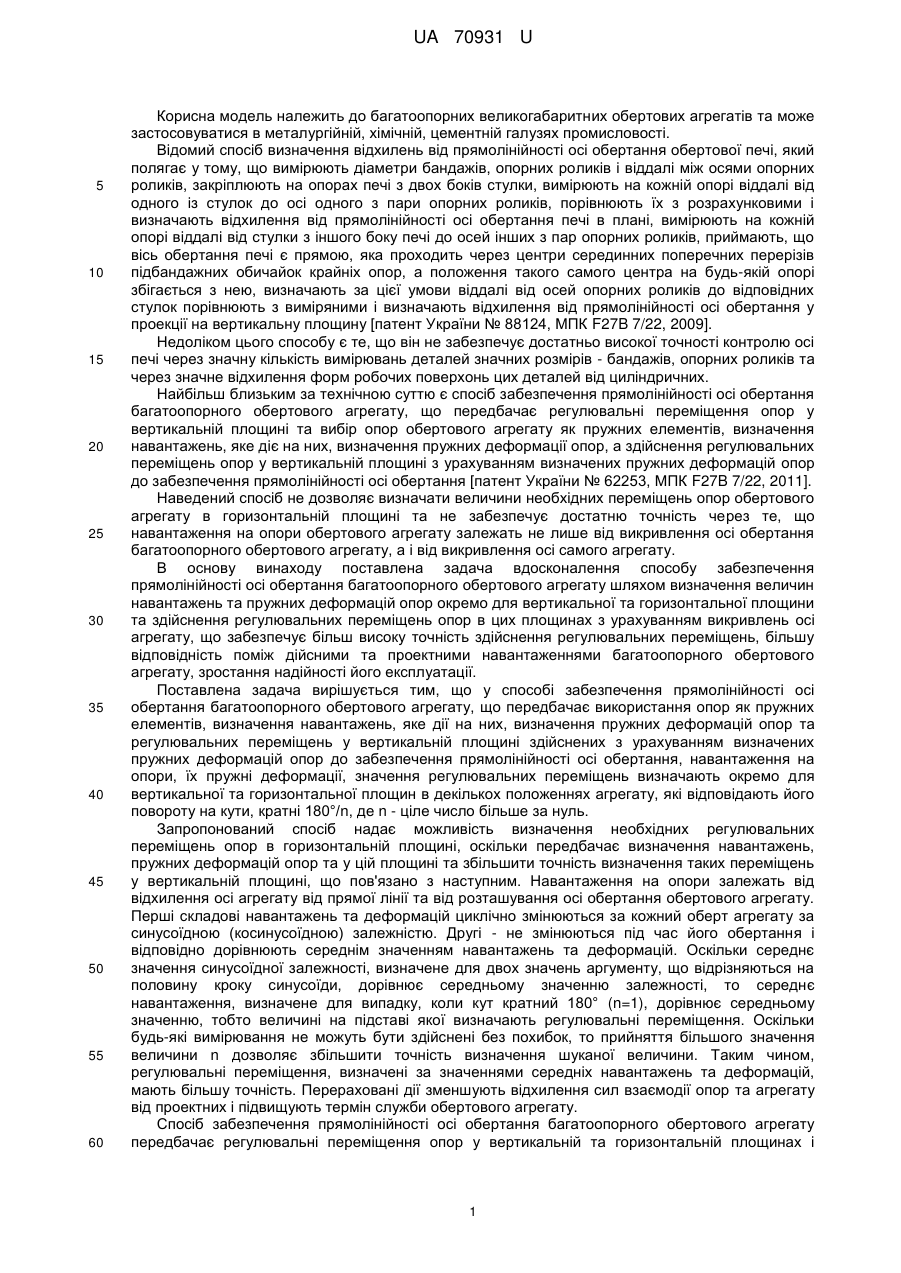

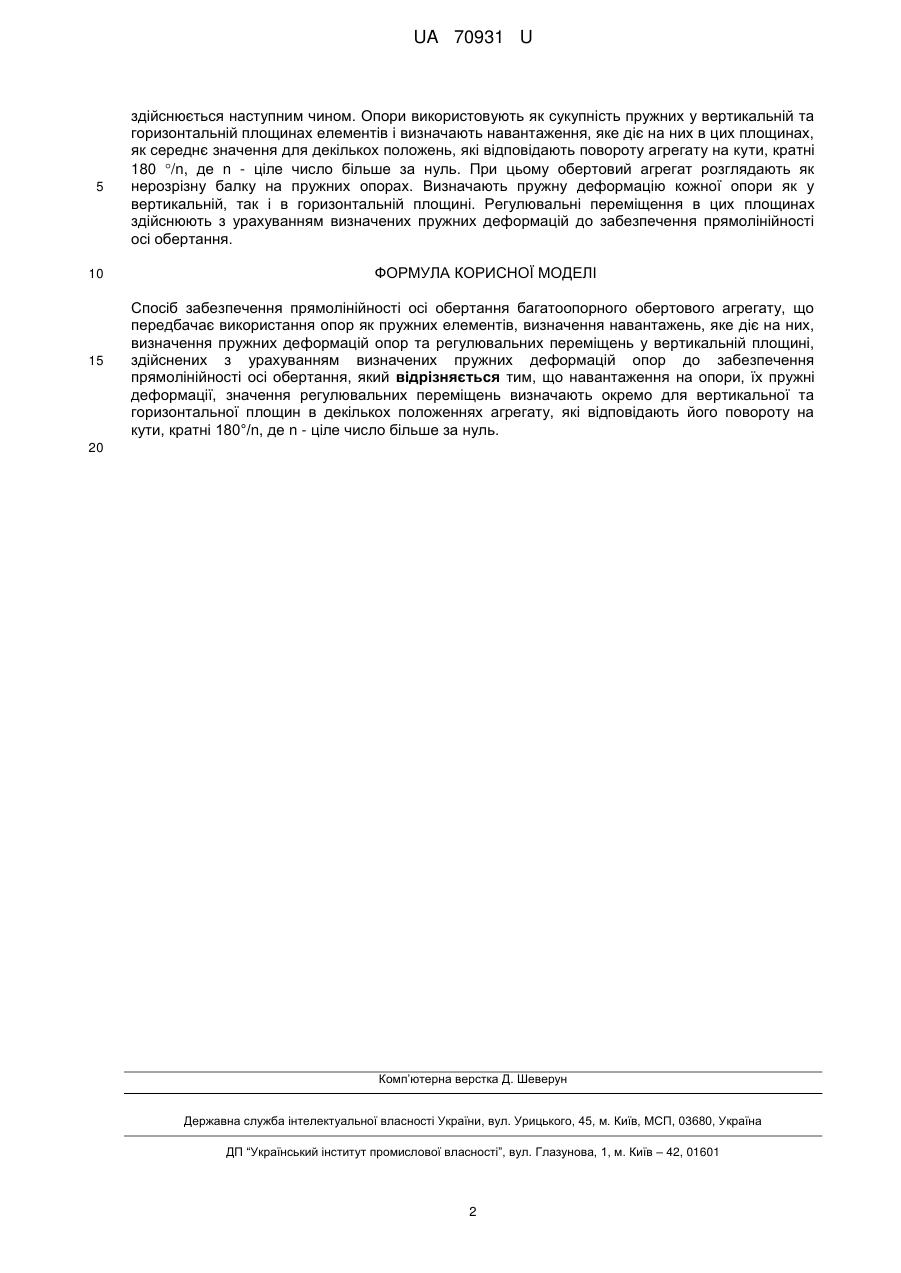

Реферат: Спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату передбачає використання опор як пружних елементів, визначення навантажень, яке діє на них, визначення пружних деформацій опор та регулювальних переміщень у вертикальній площині здійснених з урахуванням визначених пружних деформацій опор до забезпечення прямолінійності осі обертання. Навантаження на опори, їх пружні деформації, значення регулювальних переміщень визначають окремо для вертикальної та горизонтальної площин в декількох положеннях агрегату, які відповідають його повороту на кути, кратні 180°/n. UA 70931 U (12) UA 70931 U UA 70931 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до багатоопорних великогабаритних обертових агрегатів та може застосовуватися в металургійній, хімічній, цементній галузях промисловості. Відомий спосіб визначення відхилень від прямолінійності осі обертання обертової печі, який полягає у тому, що вимірюють діаметри бандажів, опорних роликів і віддалі між осями опорних роликів, закріплюють на опорах печі з двох боків стулки, вимірюють на кожній опорі віддалі від одного із стулок до осі одного з пари опорних роликів, порівнюють їх з розрахунковими і визначають відхилення від прямолінійності осі обертання печі в плані, вимірюють на кожній опорі віддалі від стулки з іншого боку печі до осей інших з пар опорних роликів, приймають, що вісь обертання печі є прямою, яка проходить через центри серединних поперечних перерізів підбандажних обичайок крайніх опор, а положення такого самого центра на будь-якій опорі збігається з нею, визначають за цієї умови віддалі від осей опорних роликів до відповідних стулок порівнюють з виміряними і визначають відхилення від прямолінійності осі обертання у проекції на вертикальну площину [патент України № 88124, МПК F27B 7/22, 2009]. Недоліком цього способу є те, що він не забезпечує достатньо високої точності контролю осі печі через значну кількість вимірювань деталей значних розмірів - бандажів, опорних роликів та через значне відхилення форм робочих поверхонь цих деталей від циліндричних. Найбільш близьким за технічною суттю є спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату, що передбачає регулювальні переміщення опор у вертикальній площині та вибір опор обертового агрегату як пружних елементів, визначення навантажень, яке діє на них, визначення пружних деформації опор, а здійснення регулювальних переміщень опор у вертикальній площині з урахуванням визначених пружних деформацій опор до забезпечення прямолінійності осі обертання [патент України № 62253, МПК F27B 7/22, 2011]. Наведений спосіб не дозволяє визначати величини необхідних переміщень опор обертового агрегату в горизонтальній площині та не забезпечує достатню точність через те, що навантаження на опори обертового агрегату залежать не лише від викривлення осі обертання багатоопорного обертового агрегату, а і від викривлення осі самого агрегату. В основу винаходу поставлена задача вдосконалення способу забезпечення прямолінійності осі обертання багатоопорного обертового агрегату шляхом визначення величин навантажень та пружних деформацій опор окремо для вертикальної та горизонтальної площини та здійснення регулювальних переміщень опор в цих площинах з урахуванням викривлень осі агрегату, що забезпечує більш високу точність здійснення регулювальних переміщень, більшу відповідність поміж дійсними та проектними навантаженнями багатоопорного обертового агрегату, зростання надійності його експлуатації. Поставлена задача вирішується тим, що у способі забезпечення прямолінійності осі обертання багатоопорного обертового агрегату, що передбачає використання опор як пружних елементів, визначення навантажень, яке дії на них, визначення пружних деформацій опор та регулювальних переміщень у вертикальній площині здійснених з урахуванням визначених пружних деформацій опор до забезпечення прямолінійності осі обертання, навантаження на опори, їх пружні деформації, значення регулювальних переміщень визначають окремо для вертикальної та горизонтальної площин в декількох положеннях агрегату, які відповідають його повороту на кути, кратні 180°/n, де n - ціле число більше за нуль. Запропонований спосіб надає можливість визначення необхідних регулювальних переміщень опор в горизонтальній площині, оскільки передбачає визначення навантажень, пружних деформацій опор та у цій площині та збільшити точність визначення таких переміщень у вертикальній площині, що пов'язано з наступним. Навантаження на опори залежать від відхилення осі агрегату від прямої лінії та від розташування осі обертання обертового агрегату. Перші складові навантажень та деформацій циклічно змінюються за кожний оберт агрегату за синусоїдною (косинусоїдною) залежністю. Другі - не змінюються під час його обертання і відповідно дорівнюють середнім значенням навантажень та деформацій. Оскільки середнє значення синусоїдної залежності, визначене для двох значень аргументу, що відрізняються на половину кроку синусоїди, дорівнює середньому значенню залежності, то середнє навантаження, визначене для випадку, коли кут кратний 180° (n=1), дорівнює середньому значенню, тобто величині на підставі якої визначають регулювальні переміщення. Оскільки будь-які вимірювання не можуть бути здійснені без похибок, то прийняття більшого значення величини n дозволяє збільшити точність визначення шуканої величини. Таким чином, регулювальні переміщення, визначені за значеннями середніх навантажень та деформацій, мають більшу точність. Перераховані дії зменшують відхилення сил взаємодії опор та агрегату від проектних і підвищують термін служби обертового агрегату. Спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату передбачає регулювальні переміщення опор у вертикальній та горизонтальній площинах і 1 UA 70931 U 5 10 15 здійснюється наступним чином. Опори використовують як сукупність пружних у вертикальній та горизонтальній площинах елементів і визначають навантаження, яке діє на них в цих площинах, як середнє значення для декількох положень, які відповідають повороту агрегату на кути, кратні 180 /n, де n - ціле число більше за нуль. При цьому обертовий агрегат розглядають як нерозрізну балку на пружних опорах. Визначають пружну деформацію кожної опори як у вертикальній, так і в горизонтальній площині. Регулювальні переміщення в цих площинах здійснюють з урахуванням визначених пружних деформацій до забезпечення прямолінійності осі обертання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату, що передбачає використання опор як пружних елементів, визначення навантажень, яке діє на них, визначення пружних деформацій опор та регулювальних переміщень у вертикальній площині, здійснених з урахуванням визначених пружних деформацій опор до забезпечення прямолінійності осі обертання, який відрізняється тим, що навантаження на опори, їх пружні деформації, значення регулювальних переміщень визначають окремо для вертикальної та горизонтальної площин в декількох положеннях агрегату, які відповідають його повороту на кути, кратні 180°/n, де n - ціле число більше за нуль. 20 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
