Ящик фанерний

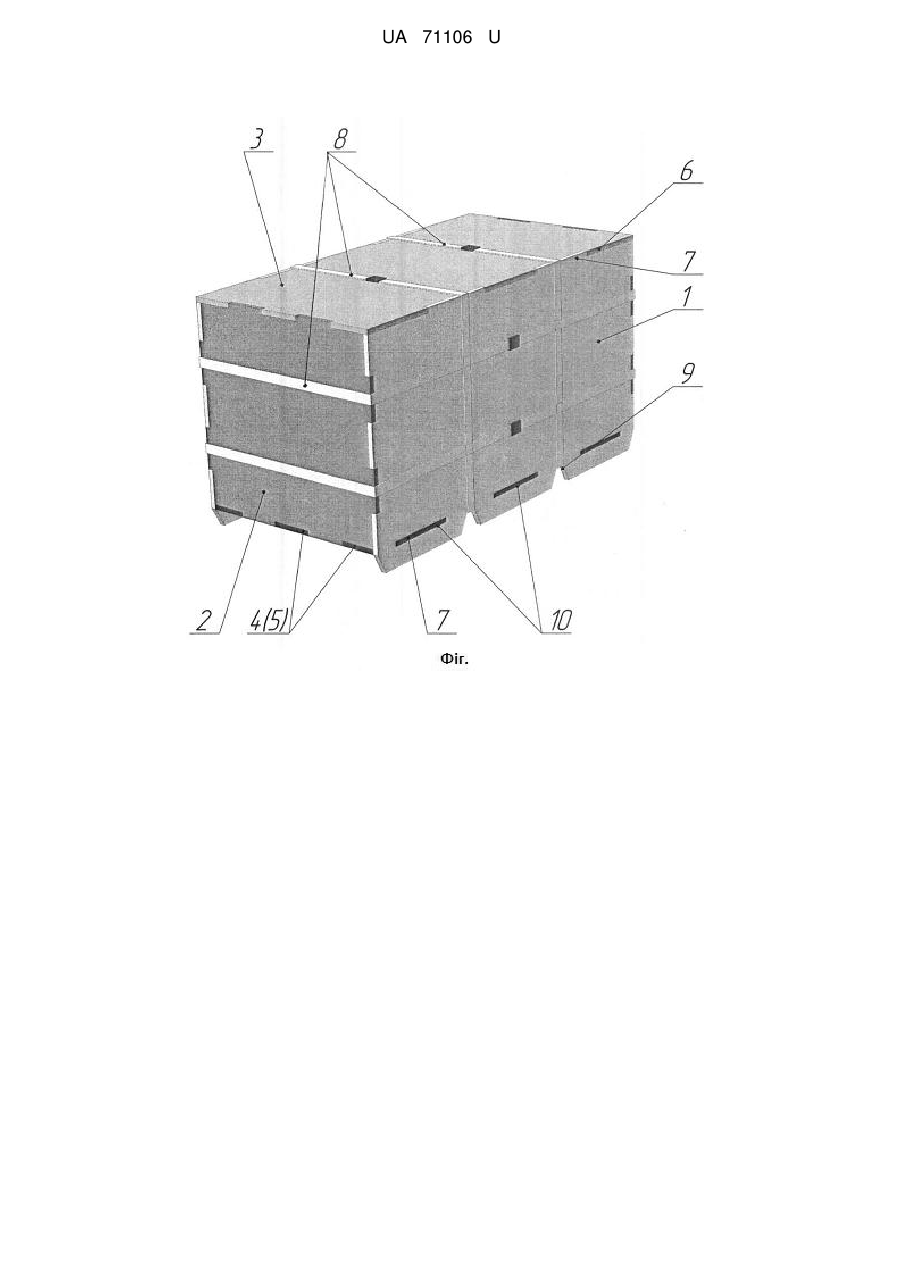

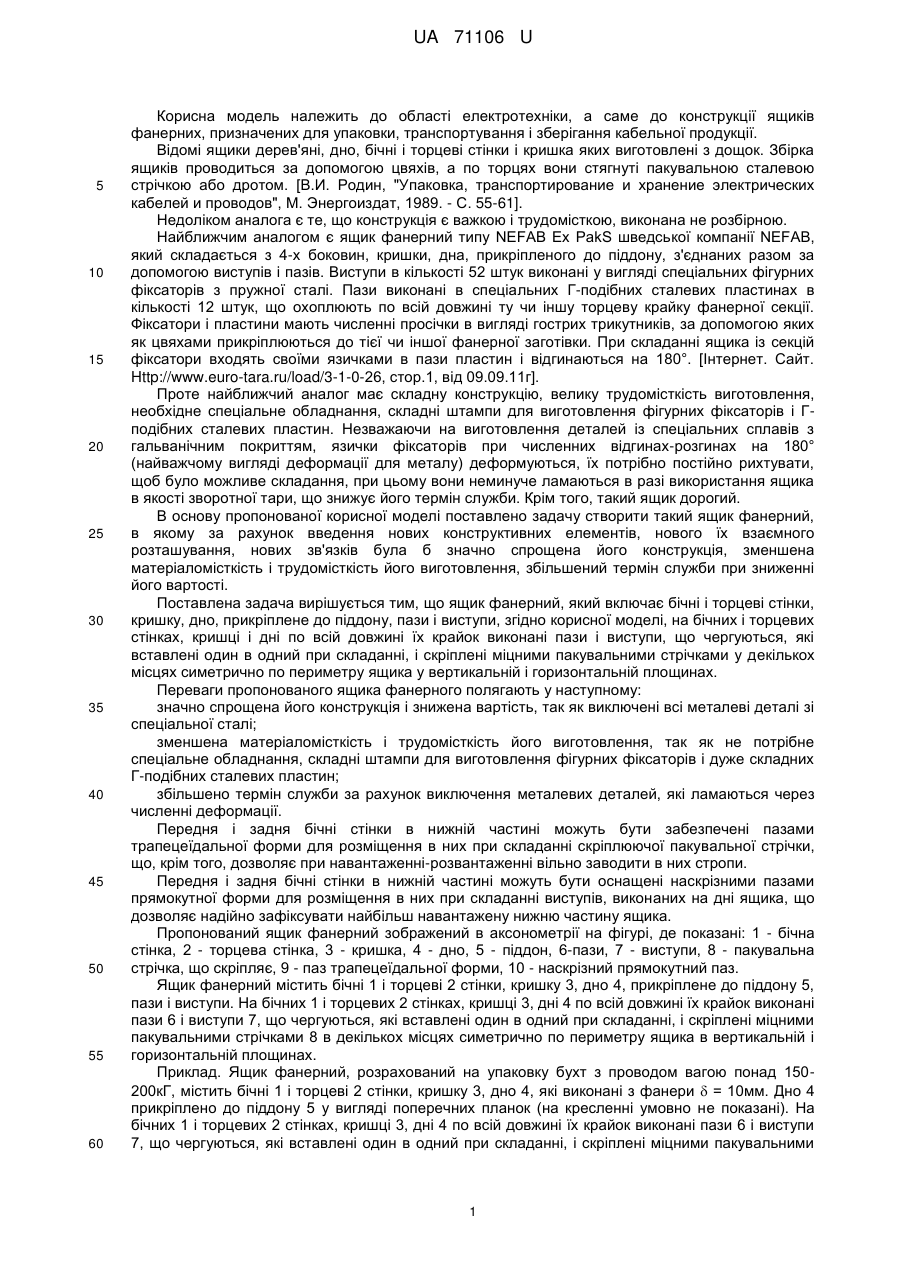

Реферат: Ящик фанерний включає бічні і торцеві стінки, кришку, дно, прикріплене до піддону, пази і виступи. На бічних і торцевих стінках, кришці і дні по всій довжині їх крайок виконані пази і виступи, що чергуються, які вставлені один в одний при складанні і скріплені пакувальними стрічками по периметру ящика у вертикальній і горизонтальній площинах. UA 71106 U (54) ЯЩИК ФАНЕРНИЙ UA 71106 U UA 71106 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до конструкції ящиків фанерних, призначених для упаковки, транспортування і зберігання кабельної продукції. Відомі ящики дерев'яні, дно, бічні і торцеві стінки і кришка яких виготовлені з дощок. Збірка ящиків проводиться за допомогою цвяхів, а по торцях вони стягнуті пакувальною сталевою стрічкою або дротом. [В.И. Родин, "Упаковка, транспортирование и хранение электрических кабелей и проводов", М. Энергоиздат, 1989. - С. 55-61]. Недоліком аналога є те, що конструкція є важкою і трудомісткою, виконана не розбірною. Найближчим аналогом є ящик фанерний типу NEFAB Ex PakS шведської компанії NEFAB, який складається з 4-х боковин, кришки, дна, прикріпленого до піддону, з'єднаних разом за допомогою виступів і пазів. Виступи в кількості 52 штук виконані у вигляді спеціальних фігурних фіксаторів з пружної сталі. Пази виконані в спеціальних Г-подібних сталевих пластинах в кількості 12 штук, що охоплюють по всій довжині ту чи іншу торцеву крайку фанерної секції. Фіксатори і пластини мають численні просічки в вигляді гострих трикутників, за допомогою яких як цвяхами прикріплюються до тієї чи іншої фанерної заготівки. При складанні ящика із секцій фіксатори входять своїми язичками в пази пластин і відгинаються на 180°. [Інтернет. Сайт. Http://www.euro-tara.ru/load/3-1-0-26, стор.1, від 09.09.11г]. Проте найближчий аналог має складну конструкцію, велику трудомісткість виготовлення, необхідне спеціальне обладнання, складні штампи для виготовлення фігурних фіксаторів і Гподібних сталевих пластин. Незважаючи на виготовлення деталей із спеціальних сплавів з гальванічним покриттям, язички фіксаторів при численних відгинах-розгинах на 180° (найважчому вигляді деформації для металу) деформуються, їх потрібно постійно рихтувати, щоб було можливе складання, при цьому вони неминуче ламаються в разі використання ящика в якості зворотної тари, що знижує його термін служби. Крім того, такий ящик дорогий. В основу пропонованої корисної моделі поставлено задачу створити такий ящик фанерний, в якому за рахунок введення нових конструктивних елементів, нового їх взаємного розташування, нових зв'язків була б значно спрощена його конструкція, зменшена матеріаломісткість і трудомісткість його виготовлення, збільшений термін служби при зниженні його вартості. Поставлена задача вирішується тим, що ящик фанерний, який включає бічні і торцеві стінки, кришку, дно, прикріплене до піддону, пази і виступи, згідно корисної моделі, на бічних і торцевих стінках, кришці і дні по всій довжині їх крайок виконані пази і виступи, що чергуються, які вставлені один в одний при складанні, і скріплені міцними пакувальними стрічками у декількох місцях симетрично по периметру ящика у вертикальній і горизонтальній площинах. Переваги пропонованого ящика фанерного полягають у наступному: значно спрощена його конструкція і знижена вартість, так як виключені всі металеві деталі зі спеціальної сталі; зменшена матеріаломісткість і трудомісткість його виготовлення, так як не потрібне спеціальне обладнання, складні штампи для виготовлення фігурних фіксаторів і дуже складних Г-подібних сталевих пластин; збільшено термін служби за рахунок виключення металевих деталей, які ламаються через численні деформації. Передня і задня бічні стінки в нижній частині можуть бути забезпечені пазами трапецеїдальної форми для розміщення в них при складанні скріплюючої пакувальної стрічки, що, крім того, дозволяє при навантаженні-розвантаженні вільно заводити в них стропи. Передня і задня бічні стінки в нижній частині можуть бути оснащені наскрізними пазами прямокутної форми для розміщення в них при складанні виступів, виконаних на дні ящика, що дозволяє надійно зафіксувати найбільш навантажену нижню частину ящика. Пропонований ящик фанерний зображений в аксонометрії на фігурі, де показані: 1 - бічна стінка, 2 - торцева стінка, 3 - кришка, 4 - дно, 5 - піддон, 6-пази, 7 - виступи, 8 - пакувальна стрічка, що скріпляє, 9 - паз трапецеїдальної форми, 10 - наскрізний прямокутний паз. Ящик фанерний містить бічні 1 і торцеві 2 стінки, кришку 3, дно 4, прикріплене до піддону 5, пази і виступи. На бічних 1 і торцевих 2 стінках, кришці 3, дні 4 по всій довжині їх крайок виконані пази 6 і виступи 7, що чергуються, які вставлені один в одний при складанні, і скріплені міцними пакувальними стрічками 8 в декількох місцях симетрично по периметру ящика в вертикальній і горизонтальній площинах. Приклад. Ящик фанерний, розрахований на упаковку бухт з проводом вагою понад 150200кГ, містить бічні 1 і торцеві 2 стінки, кришку 3, дно 4, які виконані з фанери  = 10мм. Дно 4 прикріплено до піддону 5 у вигляді поперечних планок (на кресленні умовно не показані). На бічних 1 і торцевих 2 стінках, кришці 3, дні 4 по всій довжині їх крайок виконані пази 6 і виступи 7, що чергуються, які вставлені один в одний при складанні, і скріплені міцними пакувальними 1 UA 71106 U 5 10 15 20 25 стрічками 8 з поліпропілену в декількох місцях симетрично по периметру ящика (дві стрічки у вертикальній і дві стрічки в горизонтальній площинах). Передня і задня бічні стінки в нижній частині оснащені двома пазами 9 трапецеїдальної форми для розміщення в них при складанні скріплюючої пакувальної стрічки 8. Передня і задня бічні 1 стінки в нижній частині мають також наскрізні пази 6 прямокутної форми для розміщення в них при складанні виступів 7, виконаних на дні 4 ящика. Робота з ящиком полягає в наступному. Після складання ящика з окремих секцій його міцно скріплюють двома стрічками 8 в горизонтальній площині. Потім ящик завантажують кабельнопровідниковою продукцією, закривають кришкою 3 і остаточно скріплюють двома стрічками 8 у вертикальній площині, для цього їх спочатку заводять знизу в пази 9 трапецеїдальної форми, а потім закріплюють на кришці 3. Щоб підняти ящик, стропи заводять в пази 9, тобто поверх стрічки 8, що додатково збільшує термін служби ящика, так як при цьому менше пошкоджується дно 4 з фанери. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ящик фанерний, що включає бічні і торцеві стінки, кришку, дно, прикріплене до піддону, пази і виступи, який відрізняється тим, що на бічних і торцевих стінках, кришці і дні по всій довжині їх крайок виконані пази і виступи, що чергуються, які вставлені один в одний при складанні і скріплені міцними пакувальними стрічками в декількох місцях симетрично по периметру ящика у вертикальній і горизонтальній площинах. 2. Ящик за п. 1, який відрізняється тим, що передня і задня бічні стінки в нижній частині оснащені пазами трапецеїдальної форми для розміщення в них при складанні скріплюючої пакувальної стрічки. 3. Ящик за п. 1, який відрізняється тим, що передня і задня бічні стінки в нижній частині оснащені наскрізними пазами прямокутної форми для розміщення в них при складанні виступів, виконаних на дні ящика. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
