Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення

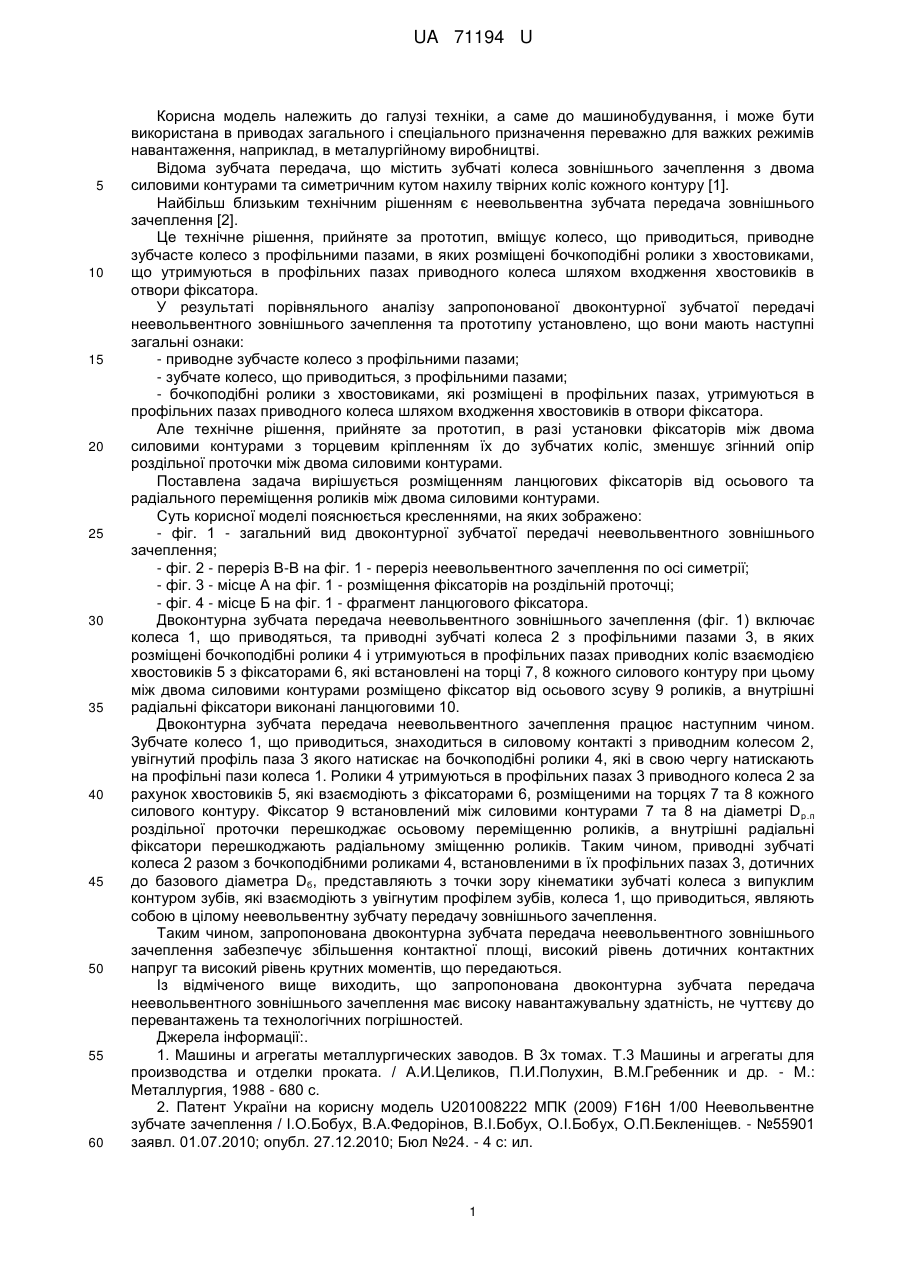

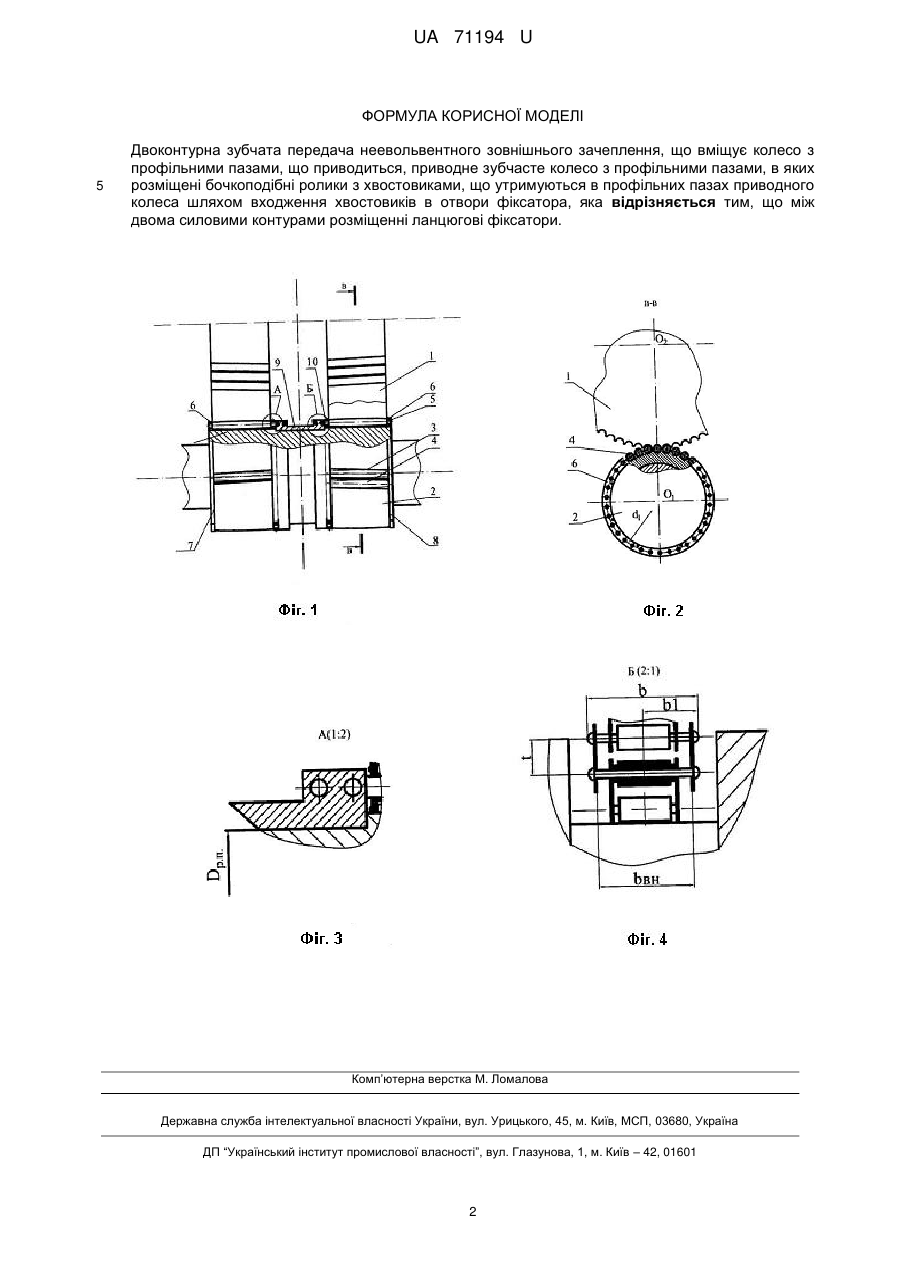

Реферат: Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення вміщує колесо з профільними пазами, що приводиться, приводне зубчасте колесо з профільними пазами, в яких розміщені бочкоподібні ролики з хвостовиками, що утримуються в профільних пазах приводного колеса шляхом входження хвостовиків в отвори фіксатора. Між двома силовими контурами розміщенні ланцюгові фіксатори. UA 71194 U (54) ДВОКОНТУРНА ЗУБЧАТА ПЕРЕДАЧА НЕЕВОЛЬВЕНТНОГО ЗОВНІШНЬОГО ЗАЧЕПЛЕННЯ UA 71194 U UA 71194 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до машинобудування, і може бути використана в приводах загального і спеціального призначення переважно для важких режимів навантаження, наприклад, в металургійному виробництві. Відома зубчата передача, що містить зубчаті колеса зовнішнього зачеплення з двома силовими контурами та симетричним кутом нахилу твірних коліс кожного контуру [1]. Найбільш близьким технічним рішенням є неевольвентна зубчата передача зовнішнього зачеплення [2]. Це технічне рішення, прийняте за прототип, вміщує колесо, що приводиться, приводне зубчасте колесо з профільними пазами, в яких розміщені бочкоподібні ролики з хвостовиками, що утримуються в профільних пазах приводного колеса шляхом входження хвостовиків в отвори фіксатора. У результаті порівняльного аналізу запропонованої двоконтурної зубчатої передачі неевольвентного зовнішнього зачеплення та прототипу установлено, що вони мають наступні загальні ознаки: - приводне зубчасте колесо з профільними пазами; - зубчате колесо, що приводиться, з профільними пазами; - бочкоподібні ролики з хвостовиками, які розміщені в профільних пазах, утримуються в профільних пазах приводного колеса шляхом входження хвостовиків в отвори фіксатора. Але технічне рішення, прийняте за прототип, в разі установки фіксаторів між двома силовими контурами з торцевим кріпленням їх до зубчатих коліс, зменшує згінний опір роздільної проточки між двома силовими контурами. Поставлена задача вирішується розміщенням ланцюгових фіксаторів від осьового та радіального переміщення роликів між двома силовими контурами. Суть корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - загальний вид двоконтурної зубчатої передачі неевольвентного зовнішнього зачеплення; - фіг. 2 - переріз В-В на фіг. 1 - переріз неевольвентного зачеплення по осі симетрії; - фіг. 3 - місце А на фіг. 1 - розміщення фіксаторів на роздільній проточці; - фіг. 4 - місце Б на фіг. 1 - фрагмент ланцюгового фіксатора. Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення (фіг. 1) включає колеса 1, що приводяться, та приводні зубчаті колеса 2 з профільними пазами 3, в яких розміщені бочкоподібні ролики 4 і утримуються в профільних пазах приводних коліс взаємодією хвостовиків 5 з фіксаторами 6, які встановлені на торці 7, 8 кожного силового контуру при цьому між двома силовими контурами розміщено фіксатор від осьового зсуву 9 роликів, а внутрішні радіальні фіксатори виконані ланцюговими 10. Двоконтурна зубчата передача неевольвентного зачеплення працює наступним чином. Зубчате колесо 1, що приводиться, знаходиться в силовому контакті з приводним колесом 2, увігнутий профіль паза 3 якого натискає на бочкоподібні ролики 4, які в свою чергу натискають на профільні пази колеса 1. Ролики 4 утримуються в профільних пазах 3 приводного колеса 2 за рахунок хвостовиків 5, які взаємодіють з фіксаторами 6, розміщеними на торцях 7 та 8 кожного силового контуру. Фіксатор 9 встановлений між силовими контурами 7 та 8 на діаметрі D р.п роздільної проточки перешкоджає осьовому переміщенню роликів, а внутрішні радіальні фіксатори перешкоджають радіальному зміщенню роликів. Таким чином, приводні зубчаті колеса 2 разом з бочкоподібними роликами 4, встановленими в їх профільних пазах 3, дотичних до базового діаметра Dб, представляють з точки зору кінематики зубчаті колеса з випуклим контуром зубів, які взаємодіють з увігнутим профілем зубів, колеса 1, що приводиться, являють собою в цілому неевольвентну зубчату передачу зовнішнього зачеплення. Таким чином, запропонована двоконтурна зубчата передача неевольвентного зовнішнього зачеплення забезпечує збільшення контактної площі, високий рівень дотичних контактних напруг та високий рівень крутних моментів, що передаються. Із відміченого вище виходить, що запропонована двоконтурна зубчата передача неевольвентного зовнішнього зачеплення має високу навантажувальну здатність, не чуттєву до перевантажень та технологічних погрішностей. Джерела інформації:. 1. Машины и агрегаты металлургических заводов. В 3х томах. Т.3 Машины и агрегаты для производства и отделки проката. / А.И.Целиков, П.И.Полухин, В.М.Гребенник и др. - М.: Металлургия, 1988 - 680 с. 2. Патент України на корисну модель U201008222 МПК (2009) F16H 1/00 Неевольвентне зубчате зачеплення / І.О.Бобух, В.А.Федорінов, В.І.Бобух, О.І.Бобух, О.П.Бекленіщев. - №55901 заявл. 01.07.2010; опубл. 27.12.2010; Бюл №24. - 4 с: ил. 1 UA 71194 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення, що вміщує колесо з профільними пазами, що приводиться, приводне зубчасте колесо з профільними пазами, в яких розміщені бочкоподібні ролики з хвостовиками, що утримуються в профільних пазах приводного колеса шляхом входження хвостовиків в отвори фіксатора, яка відрізняється тим, що між двома силовими контурами розміщенні ланцюгові фіксатори. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
