Спосіб виготовлення біметалевих виробів

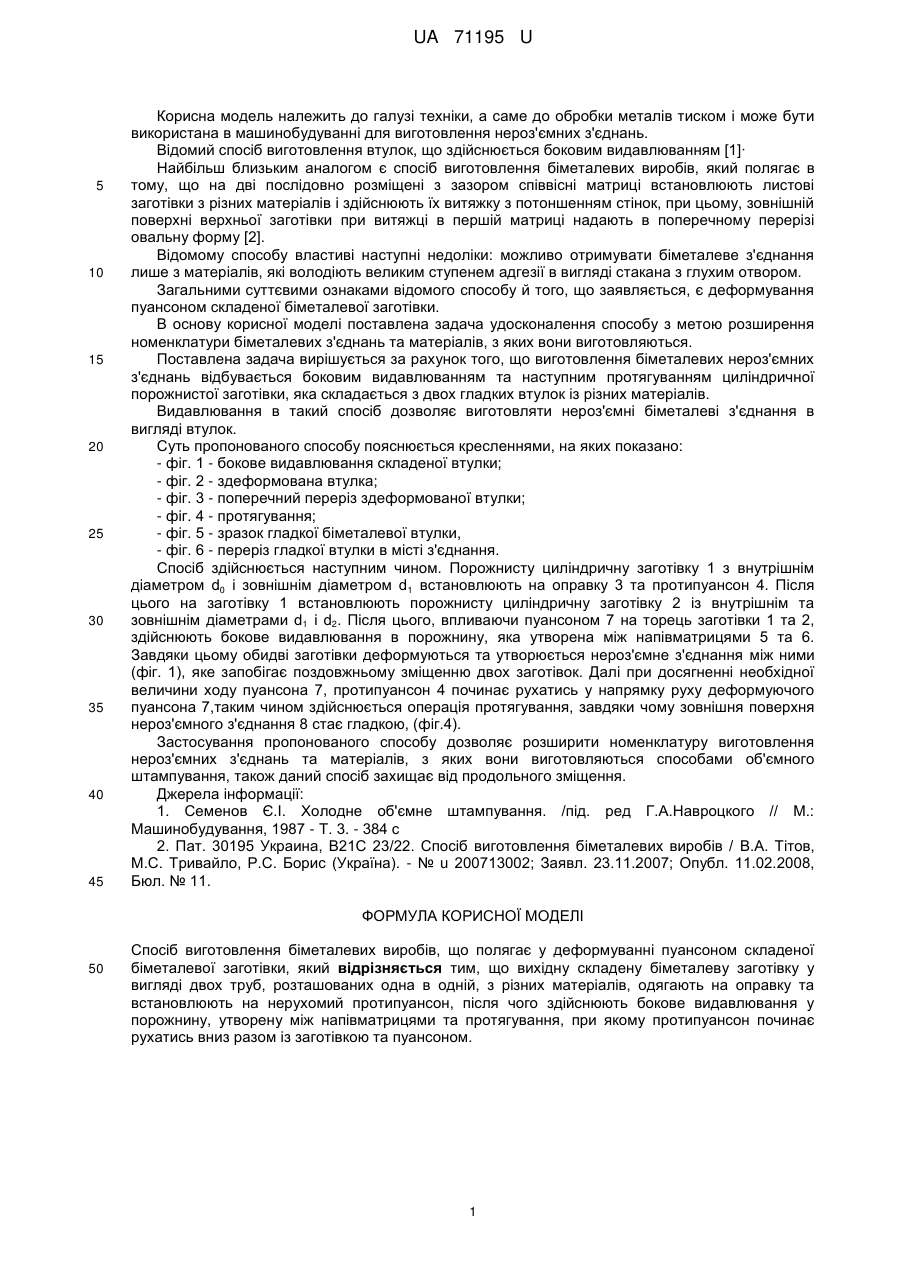

Реферат: UA 71195 U UA 71195 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана в машинобудуванні для виготовлення нероз'ємних з'єднань. Відомий спосіб виготовлення втулок, що здійснюється боковим видавлюванням [1]· Найбільш близьким аналогом є спосіб виготовлення біметалевих виробів, який полягає в тому, що на дві послідовно розміщені з зазором співвісні матриці встановлюють листові заготівки з різних матеріалів і здійснюють їх витяжку з потоншенням стінок, при цьому, зовнішній поверхні верхньої заготівки при витяжці в першій матриці надають в поперечному перерізі овальну форму [2]. Відомому способу властиві наступні недоліки: можливо отримувати біметалеве з'єднання лише з матеріалів, які володіють великим ступенем адгезії в вигляді стакана з глухим отвором. Загальними суттєвими ознаками відомого способу й того, що заявляється, є деформування пуансоном складеної біметалевої заготівки. В основу корисної моделі поставлена задача удосконалення способу з метою розширення номенклатури біметалевих з'єднань та матеріалів, з яких вони виготовляються. Поставлена задача вирішується за рахунок того, що виготовлення біметалевих нероз'ємних з'єднань відбувається боковим видавлюванням та наступним протягуванням циліндричної порожнистої заготівки, яка складається з двох гладких втулок із різних матеріалів. Видавлювання в такий спосіб дозволяє виготовляти нероз'ємні біметалеві з'єднання в вигляді втулок. Суть пропонованого способу пояснюється кресленнями, на яких показано: - фіг. 1 - бокове видавлювання складеної втулки; - фіг. 2 - здеформована втулка; - фіг. 3 - поперечний переріз здеформованої втулки; - фіг. 4 - протягування; - фіг. 5 - зразок гладкої біметалевої втулки, - фіг. 6 - переріз гладкої втулки в місті з'єднання. Спосіб здійснюється наступним чином. Порожнисту циліндричну заготівку 1 з внутрішнім діаметром d0 і зовнішнім діаметром d1 встановлюють на оправку 3 та протипуансон 4. Після цього на заготівку 1 встановлюють порожнисту циліндричну заготівку 2 із внутрішнім та зовнішнім діаметрами d1 і d2. Після цього, впливаючи пуансоном 7 на торець заготівки 1 та 2, здійснюють бокове видавлювання в порожнину, яка утворена між напівматрицями 5 та 6. Завдяки цьому обидві заготівки деформуються та утворюється нероз'ємне з'єднання між ними (фіг. 1), яке запобігає поздовжньому зміщенню двох заготівок. Далі при досягненні необхідної величини ходу пуансона 7, протипуансон 4 починає рухатись у напрямку руху деформуючого пуансона 7,таким чином здійснюється операція протягування, завдяки чому зовнішня поверхня нероз'ємного з'єднання 8 стає гладкою, (фіг.4). Застосування пропонованого способу дозволяє розширити номенклатуру виготовлення нероз'ємних з'єднань та матеріалів, з яких вони виготовляються способами об'ємного штампування, також даний спосіб захищає від продольного зміщення. Джерела інформації: 1. Семенов Є.І. Холодне об'ємне штампування. /під. ред Г.А.Навроцкого // М.: Машинобудування, 1987 - Т. 3. - 384 с 2. Пат. 30195 Украина, В21С 23/22. Спосіб виготовлення біметалевих виробів / В.А. Тітов, М.С. Тривайло, Р.С. Борис (Україна). - № u 200713002; Заявл. 23.11.2007; Опубл. 11.02.2008, Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб виготовлення біметалевих виробів, що полягає у деформуванні пуансоном складеної біметалевої заготівки, який відрізняється тим, що вихідну складену біметалеву заготівку у вигляді двох труб, розташованих одна в одній, з різних матеріалів, одягають на оправку та встановлюють на нерухомий протипуансон, після чого здійснюють бокове видавлювання у порожнину, утворену між напівматрицями та протягування, при якому протипуансон починає рухатись вниз разом із заготівкою та пуансоном. 1 UA 71195 U 2 UA 71195 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
