Конструкція каркаса ящика

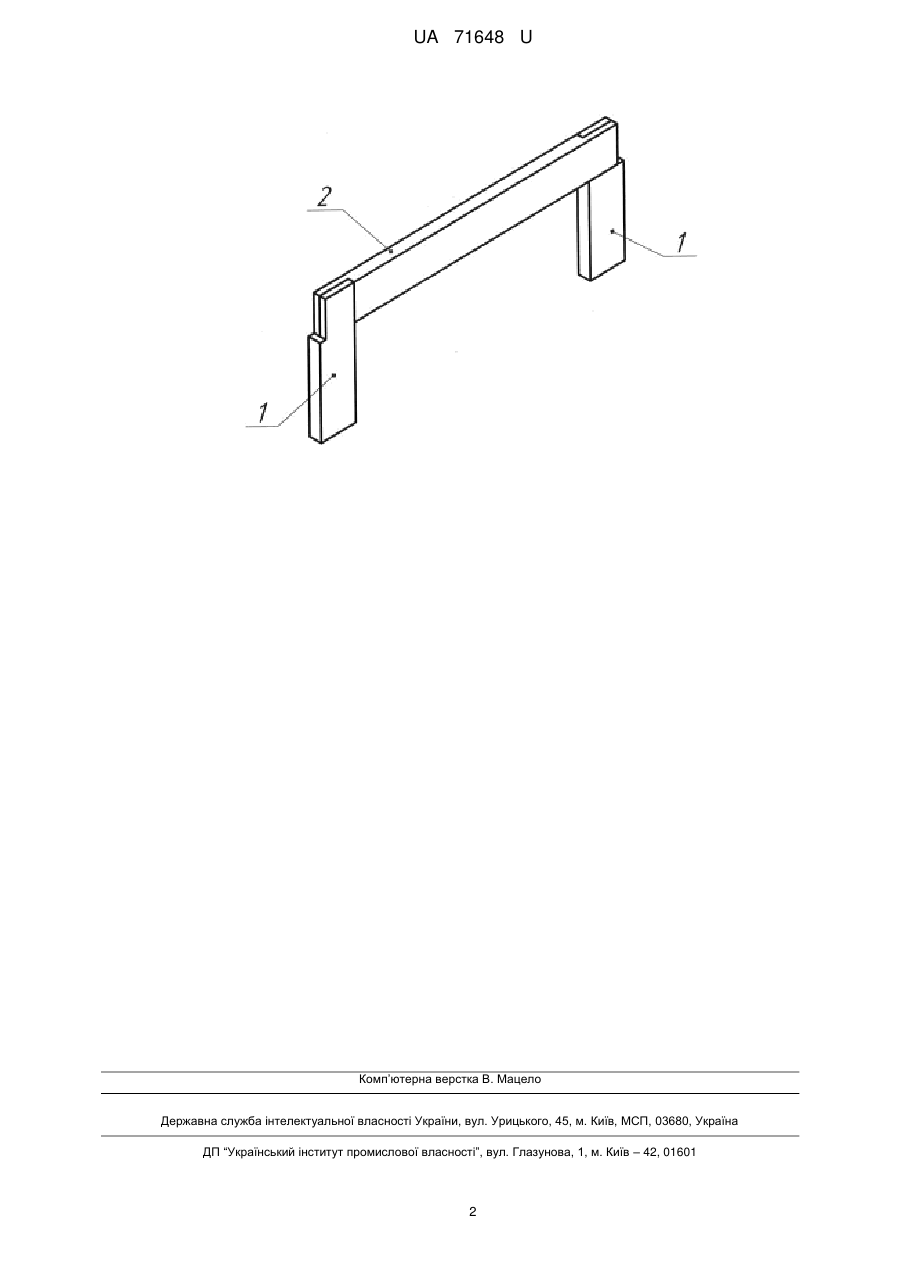

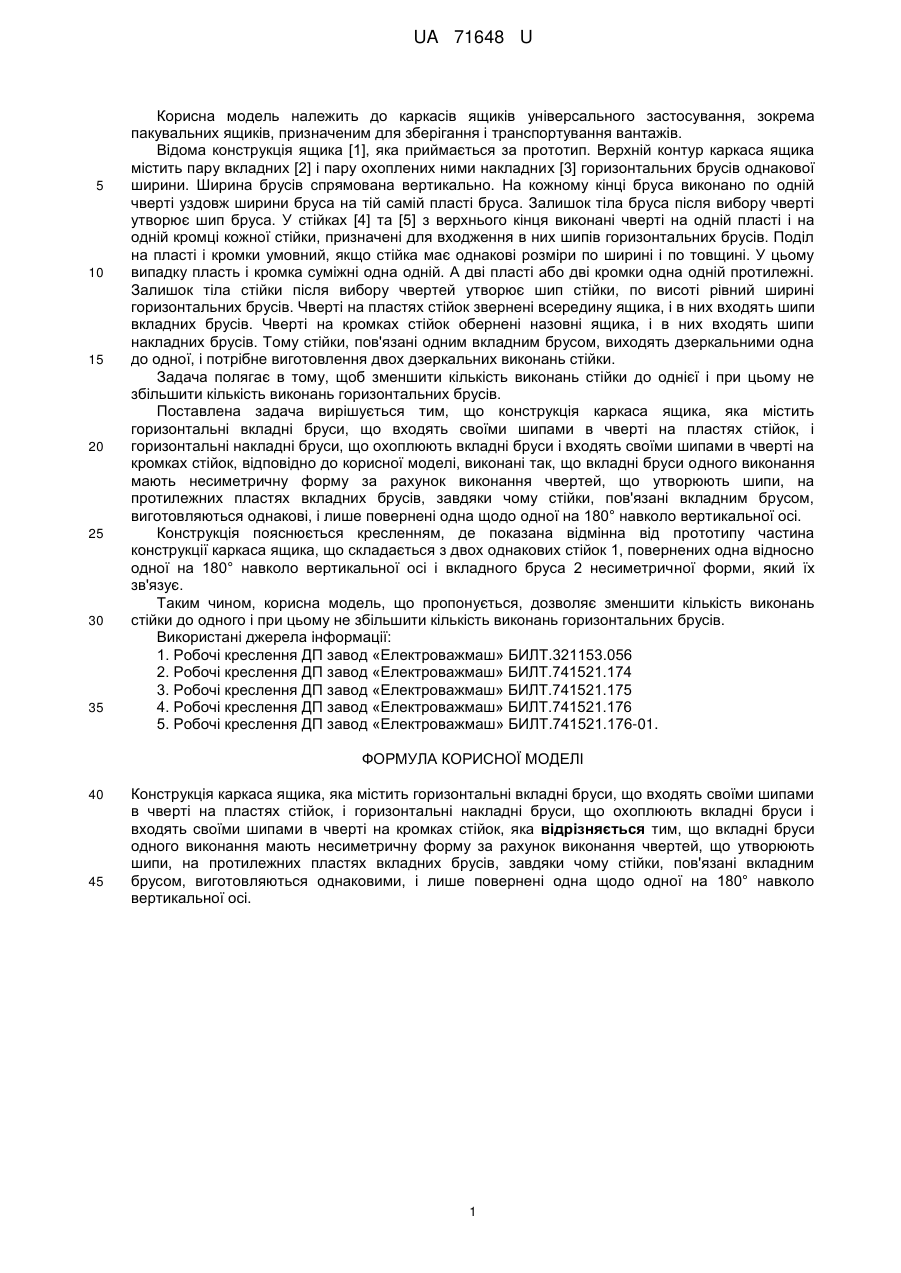

Реферат: UA 71648 U UA 71648 U 5 10 15 20 25 30 35 Корисна модель належить до каркасів ящиків універсального застосування, зокрема пакувальних ящиків, призначеним для зберігання і транспортування вантажів. Відома конструкція ящика [1], яка приймається за прототип. Верхній контур каркаса ящика містить пару вкладних [2] і пару охоплених ними накладних [3] горизонтальних брусів однакової ширини. Ширина брусів спрямована вертикально. На кожному кінці бруса виконано по одній чверті уздовж ширини бруса на тій самій пласті бруса. Залишок тіла бруса після вибору чверті утворює шип бруса. У стійках [4] та [5] з верхнього кінця виконані чверті на одній пласті і на одній кромці кожної стійки, призначені для входження в них шипів горизонтальних брусів. Поділ на пласті і кромки умовний, якщо стійка має однакові розміри по ширині і по товщині. У цьому випадку пласть і кромка суміжні одна одній. А дві пласті або дві кромки одна одній протилежні. Залишок тіла стійки після вибору чвертей утворює шип стійки, по висоті рівний ширині горизонтальних брусів. Чверті на пластях стійок звернені всередину ящика, і в них входять шипи вкладних брусів. Чверті на кромках стійок обернені назовні ящика, і в них входять шипи накладних брусів. Тому стійки, пов'язані одним вкладним брусом, виходять дзеркальними одна до одної, і потрібне виготовлення двох дзеркальних виконань стійки. Задача полягає в тому, щоб зменшити кількість виконань стійки до однієї і при цьому не збільшити кількість виконань горизонтальних брусів. Поставлена задача вирішується тим, що конструкція каркаса ящика, яка містить горизонтальні вкладні бруси, що входять своїми шипами в чверті на пластях стійок, і горизонтальні накладні бруси, що охоплюють вкладні бруси і входять своїми шипами в чверті на кромках стійок, відповідно до корисної моделі, виконані так, що вкладні бруси одного виконання мають несиметричну форму за рахунок виконання чвертей, що утворюють шипи, на протилежних пластях вкладних брусів, завдяки чому стійки, пов'язані вкладним брусом, виготовляються однакові, і лише повернені одна щодо одної на 180° навколо вертикальної осі. Конструкція пояснюється кресленням, де показана відмінна від прототипу частина конструкції каркаса ящика, що складається з двох однакових стійок 1, повернених одна відносно одної на 180° навколо вертикальної осі і вкладного бруса 2 несиметричної форми, який їх зв'язує. Таким чином, корисна модель, що пропонується, дозволяє зменшити кількість виконань стійки до одного і при цьому не збільшити кількість виконань горизонтальних брусів. Використані джерела інформації: 1. Робочі креслення ДП завод «Електроважмаш» БИЛТ.321153.056 2. Робочі креслення ДП завод «Електроважмаш» БИЛТ.741521.174 3. Робочі креслення ДП завод «Електроважмаш» БИЛТ.741521.175 4. Робочі креслення ДП завод «Електроважмаш» БИЛТ.741521.176 5. Робочі креслення ДП завод «Електроважмаш» БИЛТ.741521.176-01. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Конструкція каркаса ящика, яка містить горизонтальні вкладні бруси, що входять своїми шипами в чверті на пластях стійок, і горизонтальні накладні бруси, що охоплюють вкладні бруси і входять своїми шипами в чверті на кромках стійок, яка відрізняється тим, що вкладні бруси одного виконання мають несиметричну форму за рахунок виконання чвертей, що утворюють шипи, на протилежних пластях вкладних брусів, завдяки чому стійки, пов'язані вкладним брусом, виготовляються однаковими, і лише повернені одна щодо одної на 180° навколо вертикальної осі. 1 UA 71648 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
