Спосіб захисту конструкцій від гідроабразивного зношування

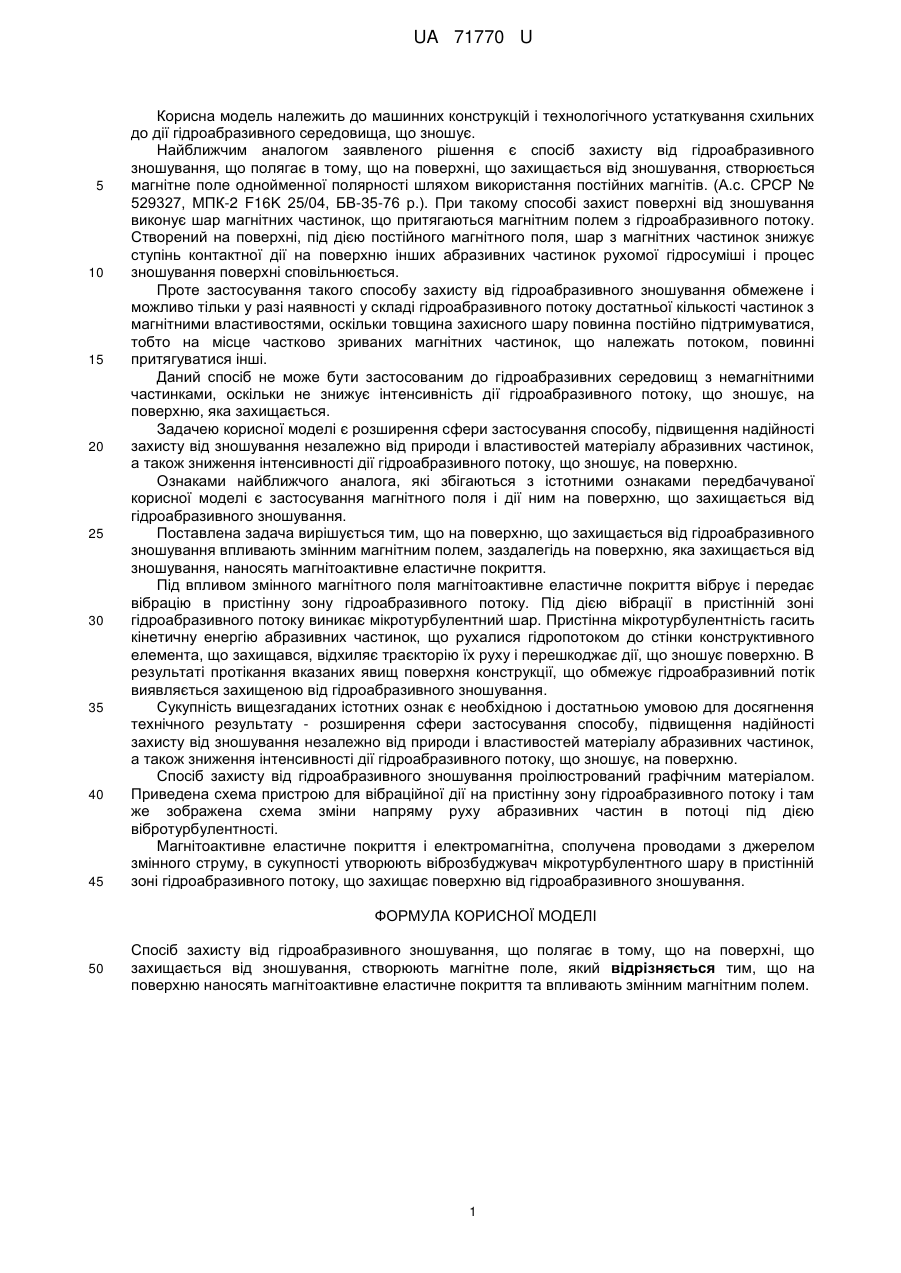

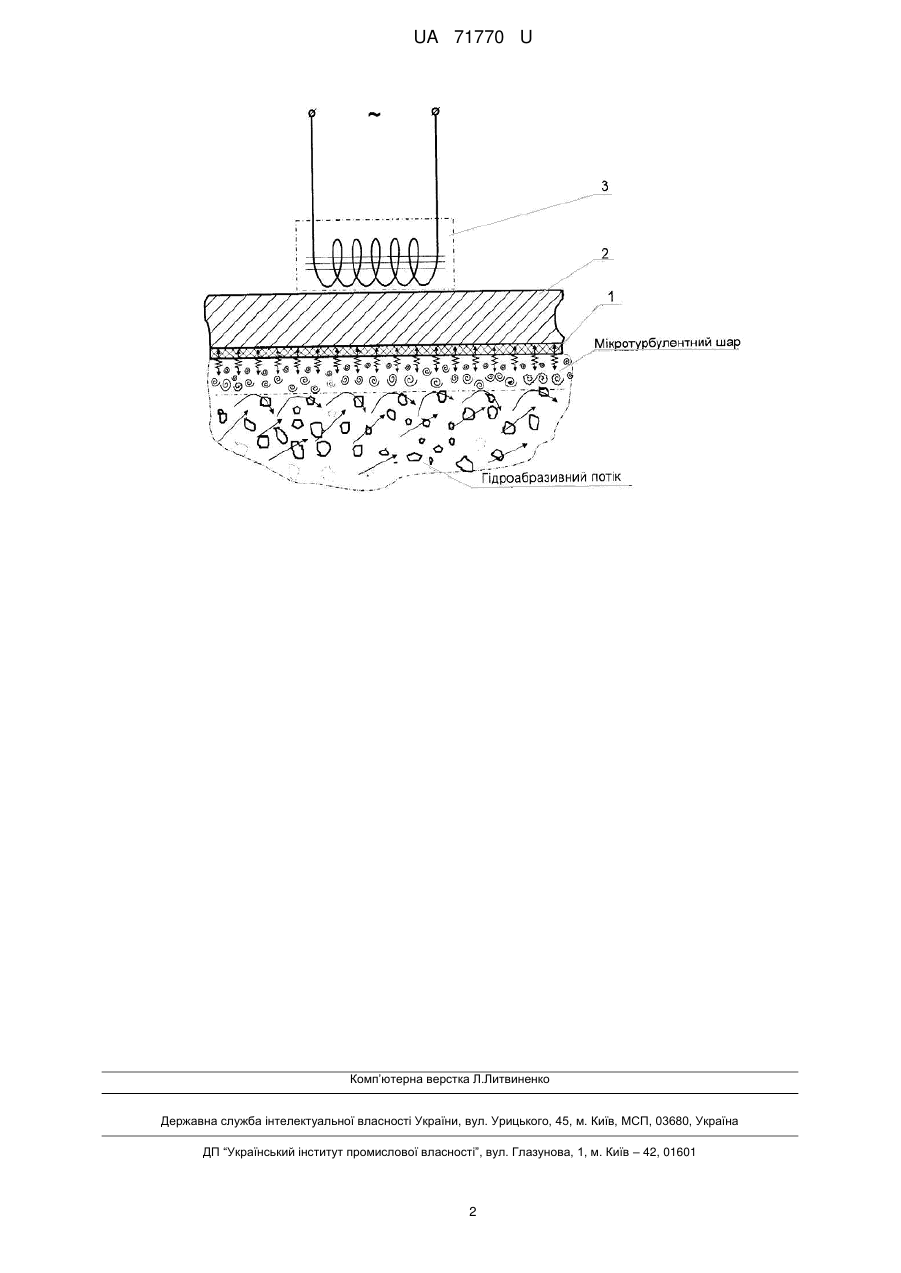

Реферат: UA 71770 U UA 71770 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинних конструкцій і технологічного устаткування схильних до дії гідроабразивного середовища, що зношує. Найближчим аналогом заявленого рішення є спосіб захисту від гідроабразивного зношування, що полягає в тому, що на поверхні, що захищається від зношування, створюється магнітне поле однойменної полярності шляхом використання постійних магнітів. (А.с. СРСР № 529327, МПК-2 F16K 25/04, БВ-35-76 р.). При такому способі захист поверхні від зношування виконує шар магнітних частинок, що притягаються магнітним полем з гідроабразивного потоку. Створений на поверхні, під дією постійного магнітного поля, шар з магнітних частинок знижує ступінь контактної дії на поверхню інших абразивних частинок рухомої гідросуміші і процес зношування поверхні сповільнюється. Проте застосування такого способу захисту від гідроабразивного зношування обмежене і можливо тільки у разі наявності у складі гідроабразивного потоку достатньої кількості частинок з магнітними властивостями, оскільки товщина захисного шару повинна постійно підтримуватися, тобто на місце частково зриваних магнітних частинок, що належать потоком, повинні притягуватися інші. Даний спосіб не може бути застосованим до гідроабразивних середовищ з немагнітними частинками, оскільки не знижує інтенсивність дії гідроабразивного потоку, що зношує, на поверхню, яка захищається. Задачею корисної моделі є розширення сфери застосування способу, підвищення надійності захисту від зношування незалежно від природи і властивостей матеріалу абразивних частинок, а також зниження інтенсивності дії гідроабразивного потоку, що зношує, на поверхню. Ознаками найближчого аналога, які збігаються з істотними ознаками передбачуваної корисної моделі є застосування магнітного поля і дії ним на поверхню, що захищається від гідроабразивного зношування. Поставлена задача вирішується тим, що на поверхню, що захищається від гідроабразивного зношування впливають змінним магнітним полем, заздалегідь на поверхню, яка захищається від зношування, наносять магнітоактивне еластичне покриття. Під впливом змінного магнітного поля магнітоактивне еластичне покриття вібрує і передає вібрацію в пристінну зону гідроабразивного потоку. Під дією вібрації в пристінній зоні гідроабразивного потоку виникає мікротурбулентний шар. Пристінна мікротурбулентність гасить кінетичну енергію абразивних частинок, що рухалися гідропотоком до стінки конструктивного елемента, що захищався, відхиляє траєкторію їх руху і перешкоджає дії, що зношує поверхню. В результаті протікання вказаних явищ поверхня конструкції, що обмежує гідроабразивний потік виявляється захищеною від гідроабразивного зношування. Сукупність вищезгаданих істотних ознак є необхідною і достатньою умовою для досягнення технічного результату - розширення сфери застосування способу, підвищення надійності захисту від зношування незалежно від природи і властивостей матеріалу абразивних частинок, а також зниження інтенсивності дії гідроабразивного потоку, що зношує, на поверхню. Спосіб захисту від гідроабразивного зношування проілюстрований графічним матеріалом. Приведена схема пристрою для вібраційної дії на пристінну зону гідроабразивного потоку і там же зображена схема зміни напряму руху абразивних частин в потоці під дією вібротурбулентності. Магнітоактивне еластичне покриття і електромагнітна, сполучена проводами з джерелом змінного струму, в сукупності утворюють віброзбуджувач мікротурбулентного шару в пристінній зоні гідроабразивного потоку, що захищає поверхню від гідроабразивного зношування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб захисту від гідроабразивного зношування, що полягає в тому, що на поверхні, що захищається від зношування, створюють магнітне поле, який відрізняється тим, що на поверхню наносять магнітоактивне еластичне покриття та впливають змінним магнітним полем. 1 UA 71770 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
