Комбінований детектор

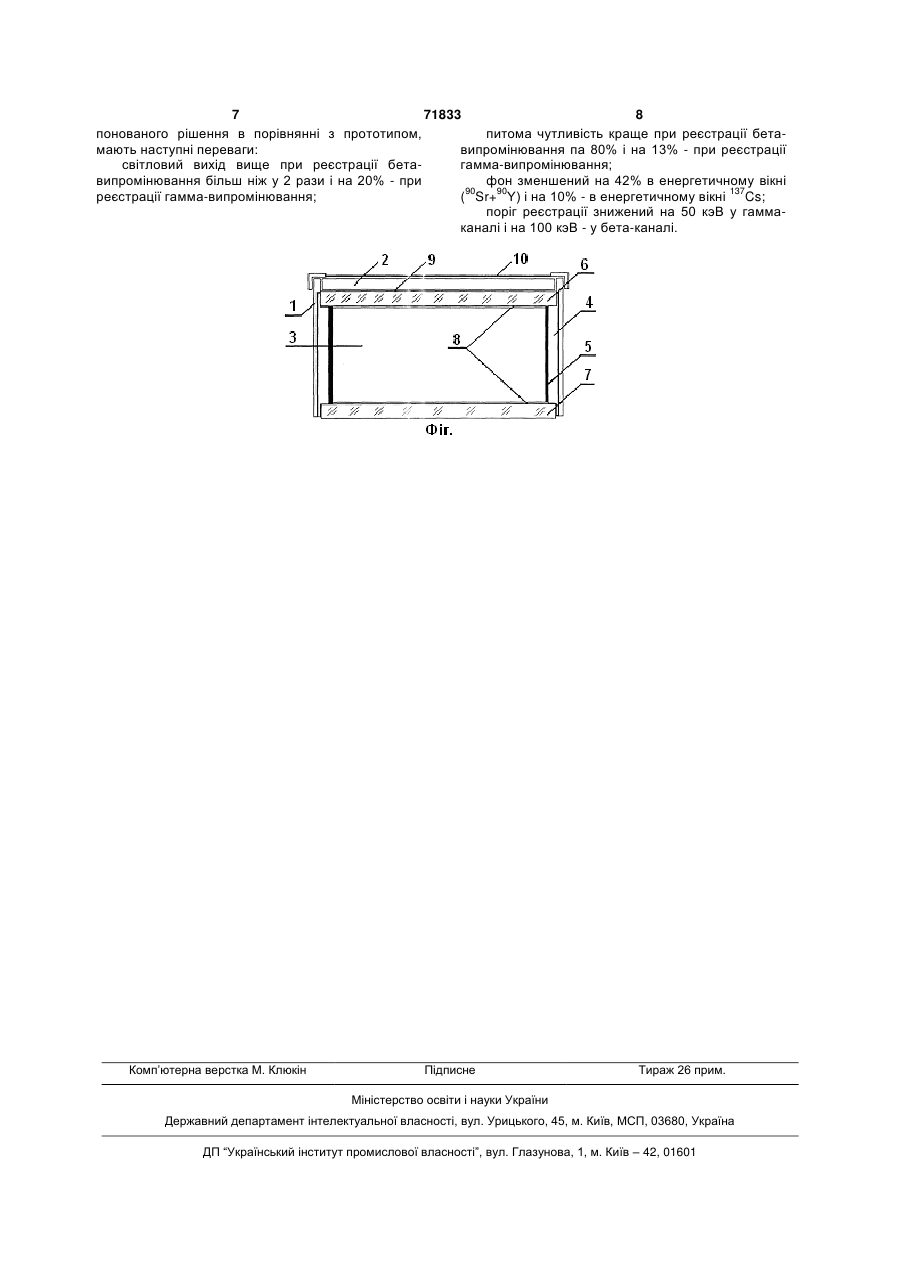

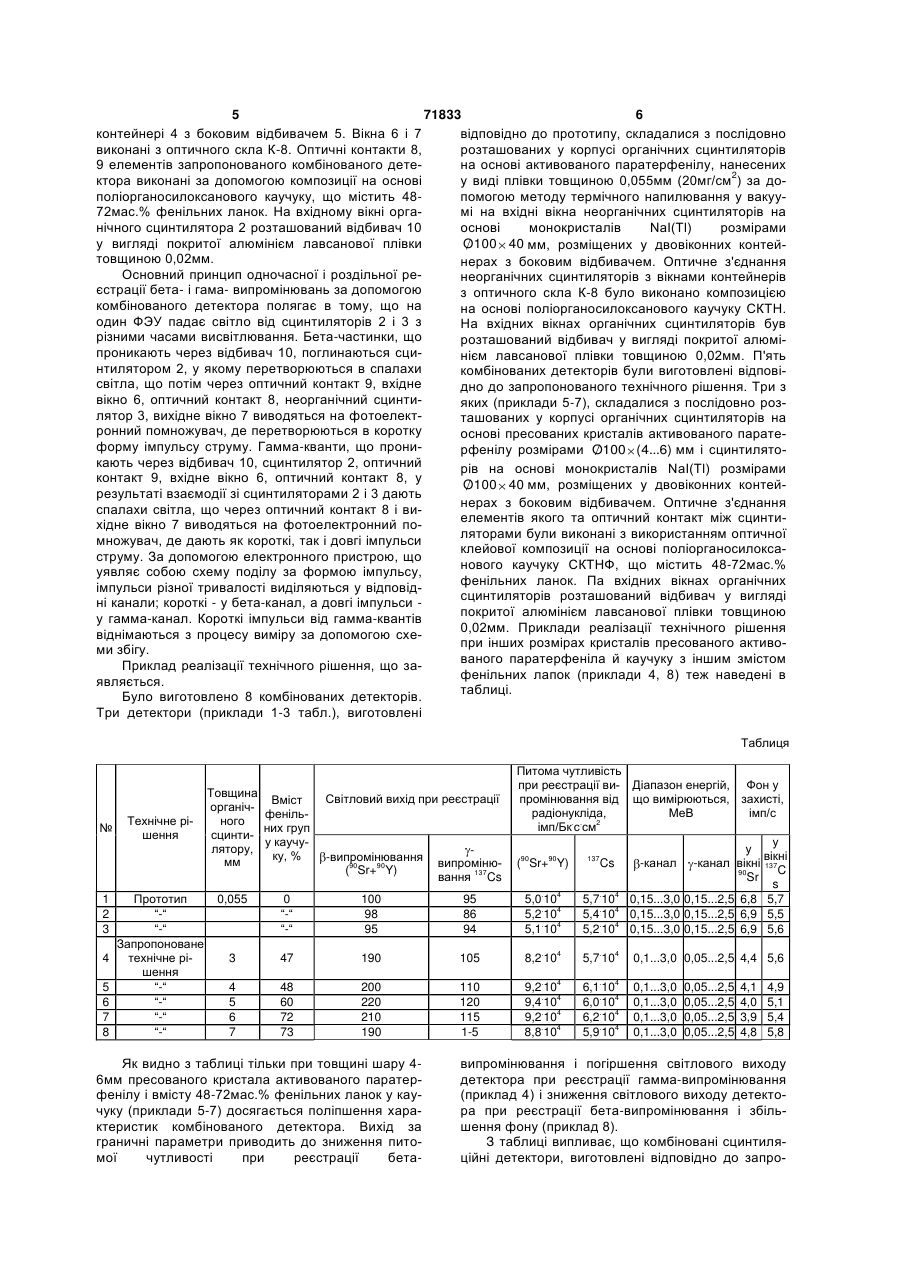

Комбінований детектор, що складається з послідовно розташованих у корпусі органічного сцинтилятора на основі активованого паратерфенілу і сцинтилятора на основі монокристала NaI(Tl), розміщеного в двовіконному контейнері з боковим відбивачем, оптичне з'єднання елементів якого виконано композицією на основі поліорганосилоксанового каучуку, який відрізняється тим, що органічним сцинтилятором є пресований кристал активованого паратерфенілу товщиною 4-6мм, а зазначений каучук містить 48-72 мас. % фенільних ланок, оптичний контакт між сцинтиляторами виконаний композицією на основі цього ж каучуку. (19) (21) 20031213019 (22) 30.12.2003 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Андрющенко Любов Андріївна, Ананенко Андрій Олексійович, Видай Юрій Трохимович, Гриньов Борис Викторович, Гордієнко Людмила Сергіївна, Тарасов Володимир Олексійович, Бояринцев Андрій Юрійович (73) ІНСТИТУТ СЦИНТИЛЯЦІЙНИХ МАТЕРІАЛІВ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) SU 1835935 A1, G01T1/20, 10.05.1995 RU 2143711 C1, G01T1/20, G01T3/00, 27.12.1999 3 71833 4 нє узгодження показників переломлення світла товщиною 4-6мм у порівнянні з прототипом забезелементів, що з'єднуються: вхідне вікно-клейова печує більш повне поглинання енергії високоенеркомпозиція - NаІ(Тl)-клейова композиція-вихідне гетичних -частинок, зокрема радіонукліда Srвікно, що мають показник преломления відповідно: 90+Y-90 з Емах=2,2МеВ. Це приводить до підви1,5-1,41-1,85-1,41-1,5. щення світлового виходу при реєстрації Найбільш близьким по технічній сутності й обвипромінювання і при дискримінації фону збільшує раним як прототип с комбінований детектор (пат. чутливість до -випромінювання. Сцинтилятори на України №20844А, G01T1/20), що складається з основі кристалів пресованого активованого парапослідовно розташованих у корпусі органічного терфенілу товщиною 4-6мм являють собою вкрапсцинтилятора на основі активованого паратерфелені в мезоструктуру кристалічні зерна, що є ефенілу, нанесеного у вигляді плівки товщиною ктивним елементом, що відбиває випромінювання 0,055мм на вхідне вікно сцинтилятора на основі неорганічного сцинтилятора, забезпечуючи поліпмонокристала NaI(Tl), що має висоту 20мм, розмішення світлового виходу детектора при реєстрації щенного в двовіконному контейнері з боковим відгамма-випромінювання за рахунок зменшення бивачем, оптичне з'єднання елементів якого виковтрат світла в органічному сцинтиляторі. Одернано композицією на основі жання більш високого світлового виходу в заявлеполіорганосилоксанового каучука СКТН. На вхідному комбінованому детекторі, на відміну від проному вікні органічного сцинтилятора розташований тотипу, забезпечує підвищення питомої чутливості відбивач у вигляді покритої алюмінієм лавсанової при реєстрації бета-випромінювання і зниження плівки товщиною 0,02мм. порога реєстрації бета- і гама- випромінювань. Недоліком цього технічного рішення є те, що Товщина шару сцинтилятора на основі пресозазначений детектор має недостатні для застосуваного кристала активованого паратерфеніла обвання в спектрометрії сцинтиляційні характеристирана в процесі проведення експериментів. Зменки, обумовлені в основному, малою товщиною шення товщини шару 6мм приводить до зокрема від радіонукліда Sr-90+Y-90 з збільшення чутливості детектора до низькоенергеЕмах=2,2МеВ, тому що довжина їхнього пробігу тичного -випромінювання, тобто до збільшення перевищує його товщину. Це приводить до знивнеску фонового випромінювання і зниженню світження світлового виходу при реєстрації лового виходу детектора при реєстрації випромінювання. випромінювання за рахунок погіршення його проКрім того до недоліків комбінованого детектозорості. Застосування поліорганосилоксанового ра варто віднести втрати світла радіолюмінісценції каучуку, що містить 48-72мас.%, фенільних ланок, так само, як і в аналогах з-за недостатнього узгота має показник переломлення світла в інтервалі дження показників переломлення світла елемен1,5...1,55, приводить до поліпшення сцинтиляційтів, що з'єднуються: вхідне вікно-клейова композиних характеристик комбінованого детектора за ція-NаІ(Тl)-клейова композиці - вихідне вікно, що рахунок зменшення втрат світла сцинтиляцій у мають показник переломлення відповідно: 1,5його оптичній системі, що досягається поліпшен1,41-1,85-1,41-1,5. Це приводить до необхідності ням узгодження показників переломлення світла збільшення порога реєстрації та в результаті до матеріалів, що з'єднуються: пресований кристал зниження чутливості при реєстрації низькоенергеактивованого паратерфеніла-клейова композиціятичних гамма-квантів та бета-частинок. вхідне вікно контейнера-клейова композиціяВ основу винаходу поставлена задача, розроNаІ(Тl)-клейова композиція-вихідне вікно контейбити комбінований сцинтиляційний детектор, що нера, які мають показники переломлення світла, забезпечив би поліпшення світлового виходу, підвідповідно: 1,61-1,5...1,55-1,5-1,5...1,55-1,85вищення чутливості і зменшення внеску фонового 1,55...1,5-1,5. випромінювання. Зазначене співвідношення фенільних ланок у Рішення поставленої задачі забезпечується каучуку є оптимальним. Зменшення вмісту фенітим, що в комбінованому детекторі, що складаєтьльних ланок у каучуку
