Установка для безокислювальної термічної обробки

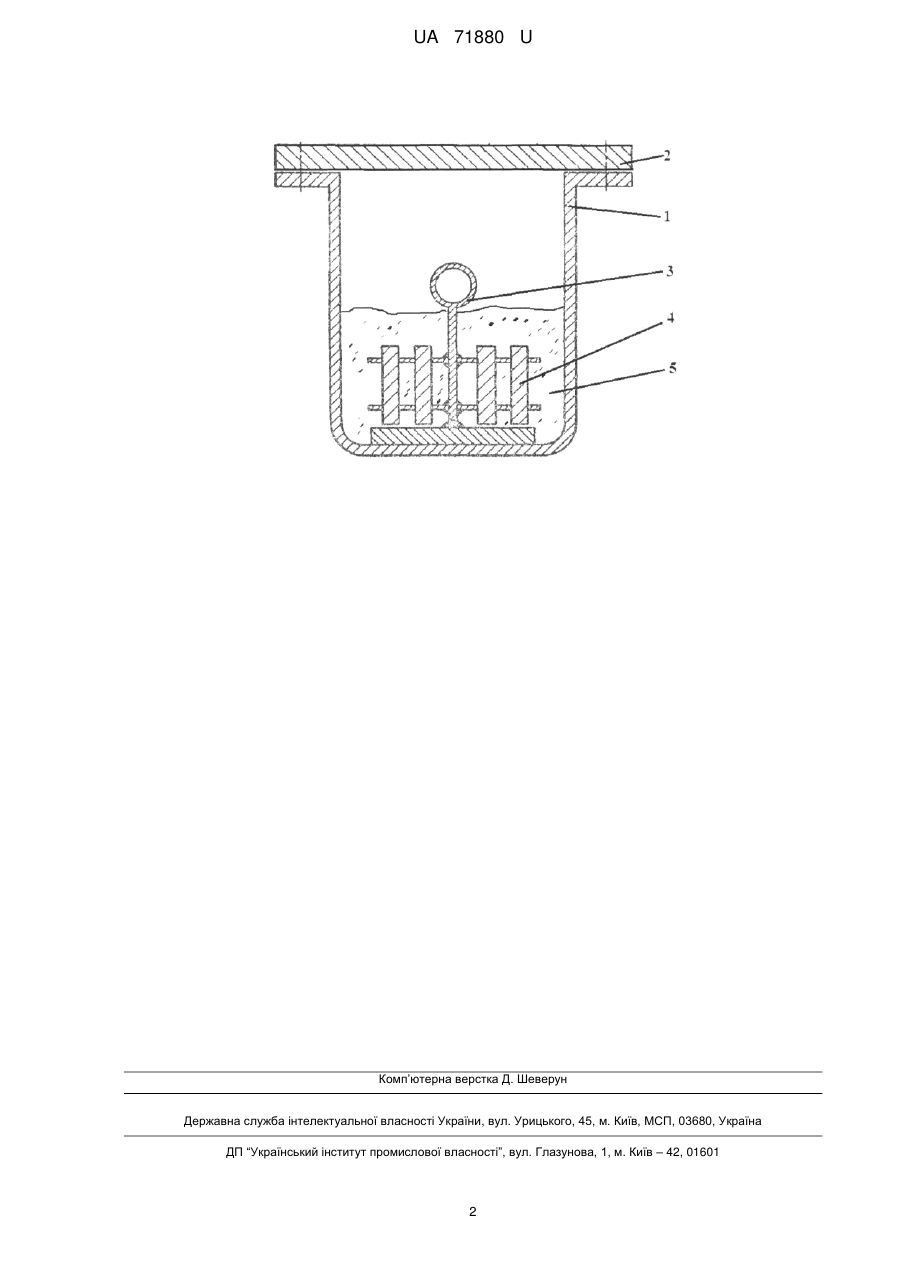

Реферат: Установка для безокислювальної термічної обробки містить муфель з кришкою і пристрій для створення захисної атмосфери. Як пристрій для створення захисної атмосфери використовують сипкий графіт. UA 71880 U (54) УСТАНОВКА ДЛЯ БЕЗОКИСЛЮВАЛЬНОЇ ТЕРМІЧНОЇ ОБРОБКИ UA 71880 U UA 71880 U 5 10 15 20 25 30 35 Корисна модель належить до металургії і може знайти застосування при термічній обробці металів і сплавів для попередження їх окислення і зневуглецювання. Відома установка для безокислювальної термічної обробки, яка вміщує муфель з кришкою і пристрій для створення захисної атмосфери. Пристрій для створення захисної атмосфери вміщує генератор атмосфери і трубопровід для її підведення в піч, нагнітаючий насос, об'єми для рідких органічних з'єднань, тамур з водяним охолодженням і холодильник [1]. Найбільш близьким аналогом є установка для безокислювальної термообробки, яка вміщує муфель з кришкою і пристрій для створення захисної атмосфери, при цьому пристрій для створення захисного середовища виконано в виді контейнера з перфорованим днищем, заповнений вуглецевміщуючою речовиною, при цьому контейнер розміщено в верхній частині муфелю и прикріплено до кришки з зазором відносно неї [2]. Загальними суттєвими ознаками найближчого аналога і запропонованої корисної моделі є муфель з кришкою і пристрій для створення захисної атмосфери. Недоліками відомої установки є висока вартість і складність пристрою для створення захисної атмосфери, а також необхідність мати додаткові площадки для його розміщення. В основу корисної моделі поставлено задачу удосконалення відомої установки, що забезпечить зниження собівартості процесу термічної обробки. Поставлена задача вирішується тим, що установка для безокислювальної термічної обробки вміщує муфель з кришкою, пристосування з деталями, що оброблюються, яке розміщується в середині муфеля, які заповнені сипким графітом. Суть корисної моделі пояснюється кресленням, на якому зображено - установку для безокислювальної термічної обробки. Установка для без окислювальної термічної обробки містить муфель 1 з кришкою 2, пристосування 3 з деталями 4, що обробляються, які заповнені сипким графітом 5. Установка для безокислювальної термічної обробки працює в такий спосіб. У муфелі 1 з кришкою 2 розміщується пристосування 3 з деталями 4, що обробляються, заповнюються сипким графітом 5, завантажується в піч для нагрівання. Сипкий графіт 5 перешкоджає проникненню кисню до деталей 4, що обробляються, під час нагрівання. Застосування установки для безокислювальної термічної обробки дозволяє значно знизити собівартість термічної обробки металів та сплавів за рахунок спрощення і здешевлення процесу створення захисного середовища при нагріванні виробів. Джерела інформації: 1. "Perspektywy austenityrowania narzedzl ze stall szybkotnacych w atmosferze ochonnj" (Wyszkowskl J., Panasuk W. Bobrzak) z Metaloznawstwo і obrobka clepina, 1977, № 27, p. 27. 2. Патент України № 19824 від 25.12.97 Установка безокислювальної термообробки, опубл. Бюл. № 6, 1997 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Установка для безокислювальної термічної обробки, що містить муфель з кришкою і пристрій для створення захисної атмосфери, яка відрізняється тим, що як пристрій для створення захисної атмосфери використовують сипкий графіт. 1 UA 71880 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
