Пристрій підйому колеса рами сільськогосподарського знаряддя

Завантажити PDF файл.

Формула / Реферат

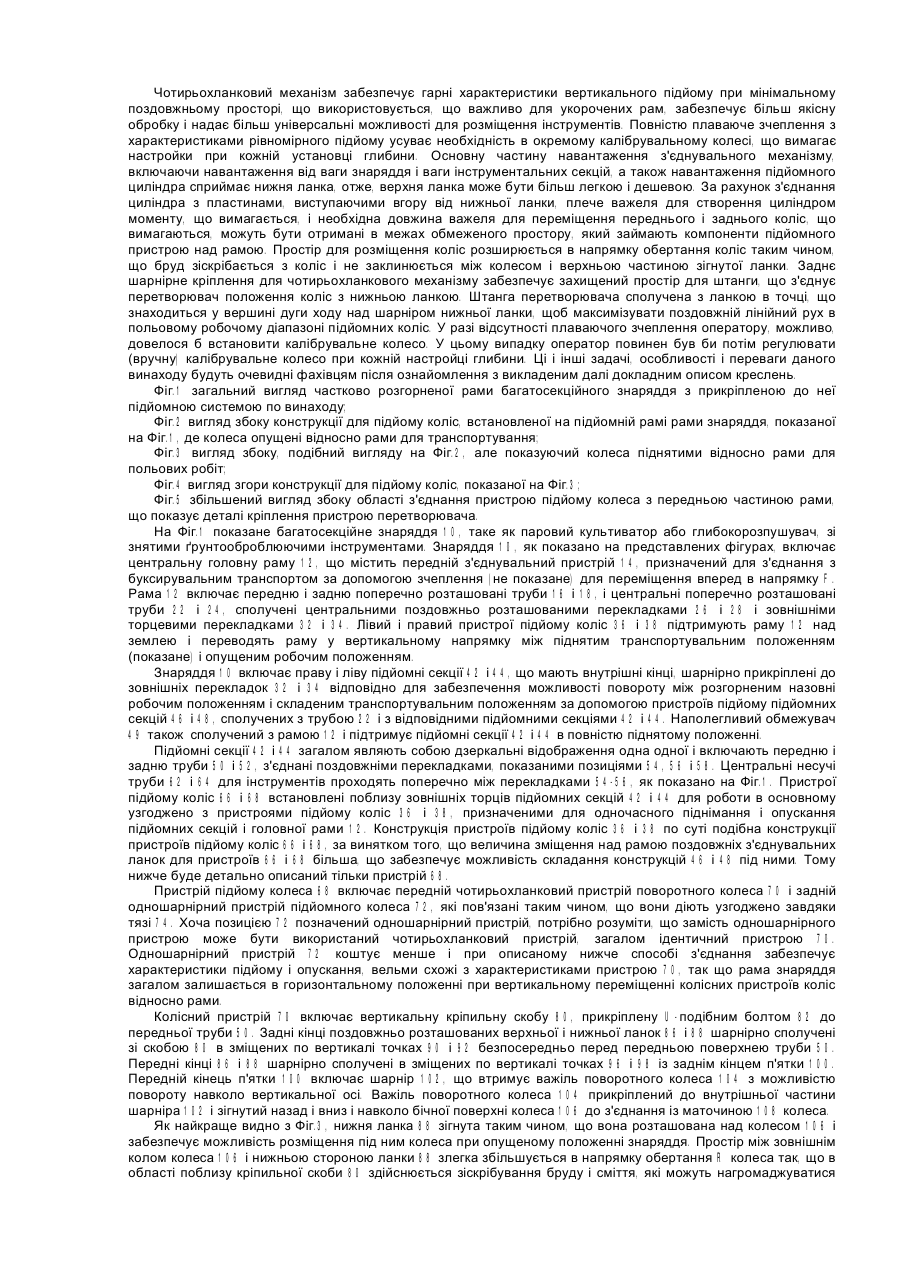

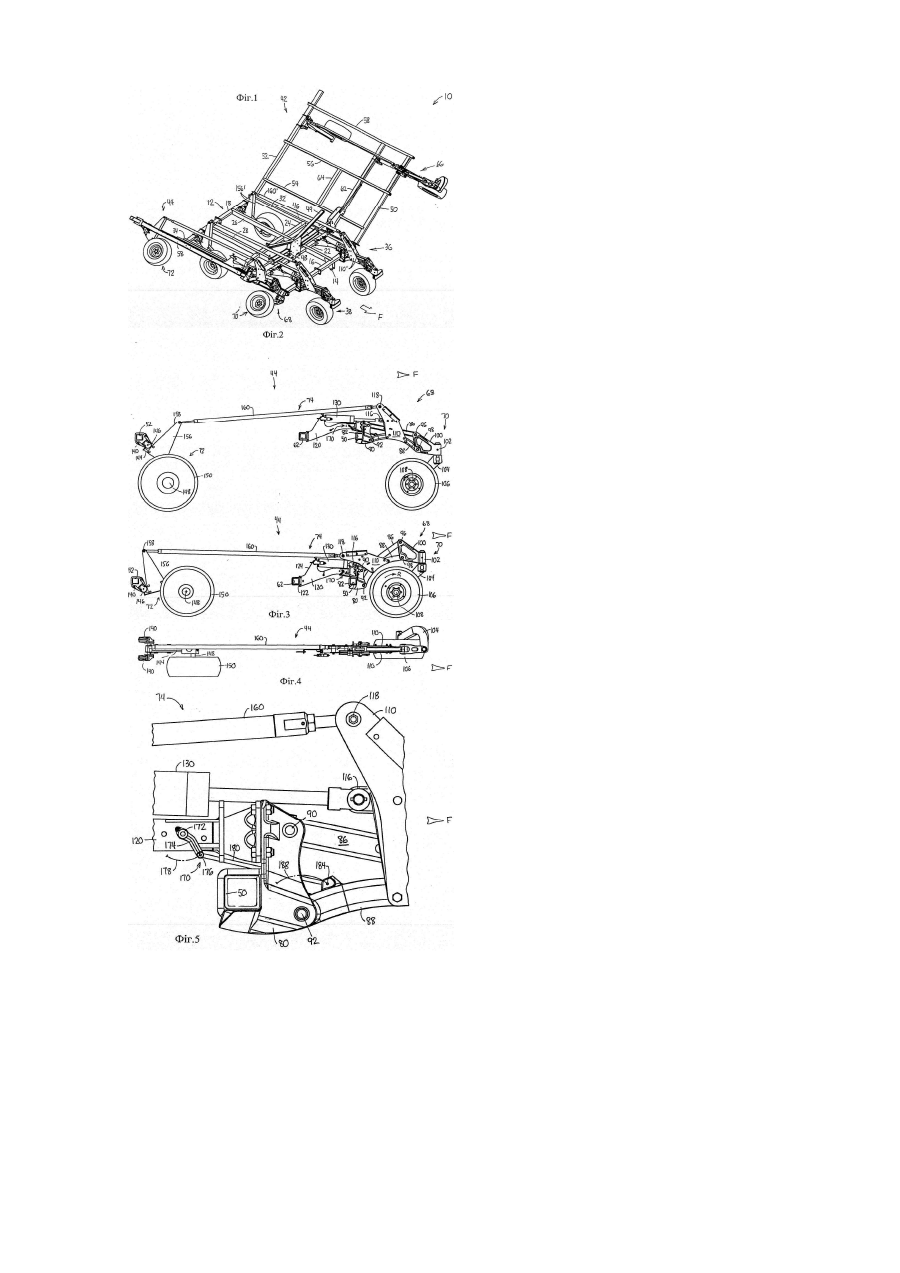

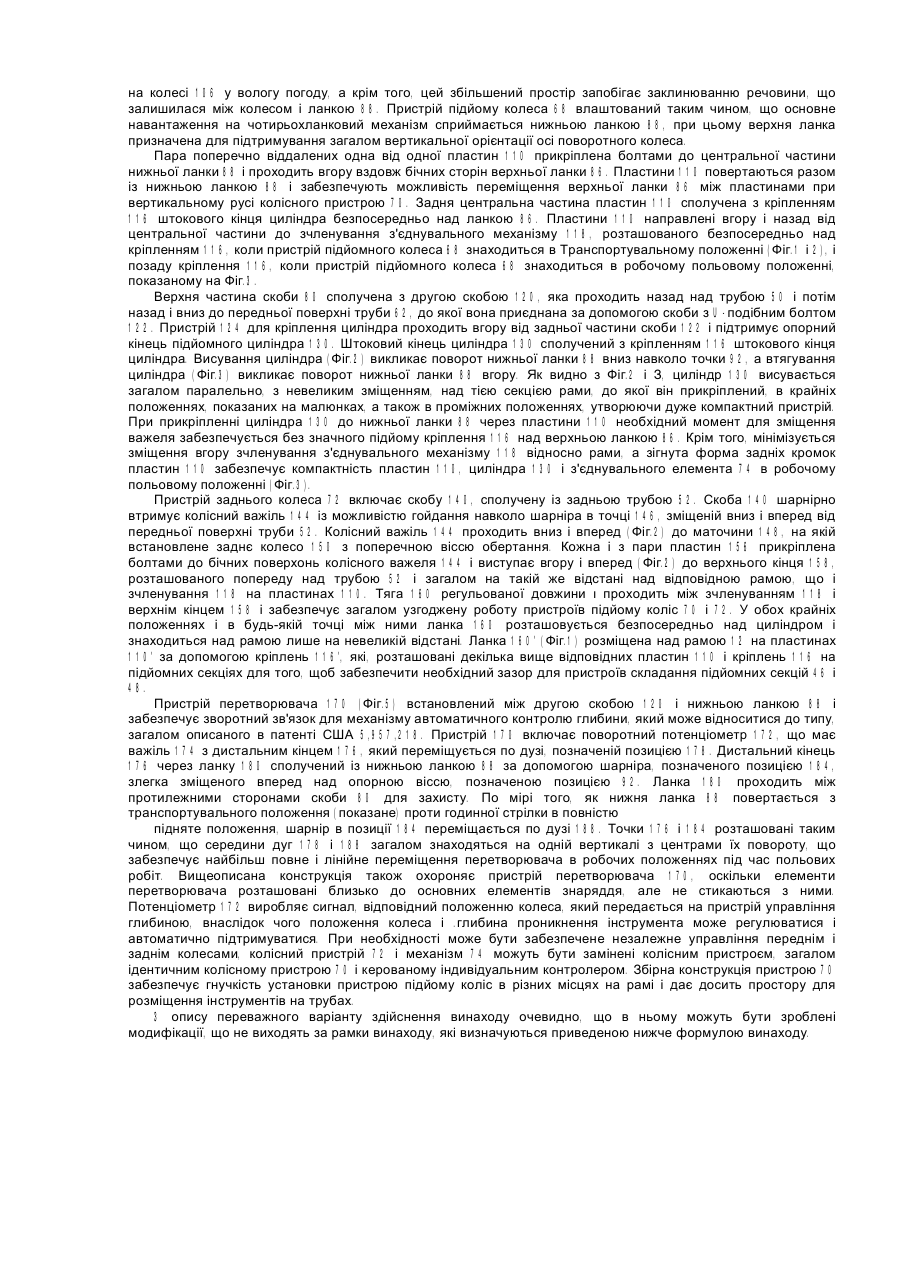

1. Пристрій підйому колеса рами сільськогосподарського знаряддя,  зокрема грунтообробного знаряддя, призначеного для поступального переміщення по землі, де пристрій підйому колеса має пристрій кріплення для з'єднання з рамою, чотириланковий з’єднувальний механізм, що містить нижню ланку і верхню ланку, де нижня ланка та верхня ланка мають передні кінці, які шарнірно прикріплені до пристрою кріплення для з’єднання з рамою у зміщених по вертикалі шарнірних точках, пристрій кріплення колеса, що шарнірно, з можливістю повороту, сполучений з кінцями верхньої ланки та нижньої ланки, що у вертикальній площині знаходяться одні над одними,  колесо для контакту із землею, сполучене з пристроєм кріплення колеса, підйомний важіль, що прикріплений до нижньої ланки та проходить нагору до верхньої кінцевої частини, що знаходиться над верхньою ланкою, та привід, що сполучений з верхньою кінцевою частиною підйомного важеля та виконаний з можливістю здійснення повороту нижньої ланки між транспортувальним положенням і польовим робочим положенням, який відрізняється тим, що нижня ланка являє собою розташований під верхньою ланкою зігнутий елемент, який зігнутий таким чином, що забезпечує можливість розміщення колеса під чотириланковим з’єднувальним механізмом, крім того, простір для розміщення колеса має форму дуги, яка відповідає формі колеса для контакту з землею і розташована із зазором відносно колеса контакту з землею, при цьому величина зазору між колесом та нижньою ланкою збільшується в напрямку обертання колеса.

2. Пристрій підйому колеса за п. 1, який відрізняється тим, що нижня ланка має центральну частину, сполучену з підйомним важелем в точці з’єднання, яка зміщена вище за лінію, що з’єднує першу і другу шарнірні точки нижньої ланки.

3. Пристрій підйому колеса за п. 1, який відрізняється тим, що пристрій кріплення для з’єднання з рамою має опору циліндра, а привід включає і циліндр, що втягується та висувається, сполучений з опорою циліндра.

4. Пристрій підйому колеса за п. 1, який відрізняється тим, що має друге колесо, зміщене в поздовжньому напрямку від колеса для контакту із землею, і колісну ланку, встановлену з можливістю повороту у вертикальній площині разом із другим колесом, яке виступає над другим колесом, а також поздовжню тягу, що з'єднує колісну ланку і підйомний важіль.

5. Пристрій підйому колеса за п. 1, який відрізняється тим, що має чотириланковий з'єднувальний механізм, який зв'язує друге колесо з рамою.

6. Пристрій підйому колеса за п. 5, який відрізняється тим, що має один колісний важіль, який шарнірно сполучений із рамою і підтримує друге колесо з можливістю вертикального повороту навколо осі, поперечної напрямку руху знаряддя.

7. Пристрій підйому колеса за п. 1, який відрізняється тим, що пристрій кріплення для з’єднання з рамою має скобу, яка виступає вгору від рами, з'єднувальний елемент, який має передній кінець, сполучений зі скобою, задній кінець, який сполучений із циліндром і підтримує циліндр загалом паралельно рамі безпосередньо над рамою і нижче верхньої кінцевої частини підйомного важеля.

8. Пристрій підйому колеса за п. 1, який відрізняється тим, що підйомний важіль має пару віддалених одна від одної пластин, приєднаних до протилежних бічних сторін нижньої ланки і виступаючих вгору вздовж протилежних бічних сторін верхньої ланки.

9. Пристрій підйому колеса за п. 1, який відрізняється тим, що має пристрій перетворювача, встановлений між рамою і нижньою ланкою, для індикації положення колеса для контакту із землею відносно рами.

10. Пристрій підйому колеса за п. 9, який відрізняється тим, що має з'єднання перетворювача на нижній ланці, виконане з можливістю повороту разом із нижньою ланкою по дузі, середня частина якої розташована над шарнірним з'єднанням нижньої ланки.

11. Пристрій підйому колеса за п. 4, який відрізняється тим, що виконаний таким чином, що циліндр загалом залишається в горизонтальному положенні при висуванні і втягуванні.

12. Пристрій підйому колеса за п. 11, який відрізняється тим, що має друге колесо, сполучене з поперечною трубою, зміщене в поздовжньому напрямку від колеса для контакту із землею, і вертикально поворотну, колісну ланку, яка виступає вгору від другого колеса для повороту разом із колесом, і поздовжню тягу, що з'єднує колісну ланку і підйомний важіль, де тяга і циліндр розташовані в безпосередній близькості один від одного і залишаються загалом паралельними один одному у всьому робочому діапазоні.

Додаткова інформація

Назва патенту англійською

Lift wheel structure for a frame of an agricultural implement

Назва патенту російською

Устройство подъемного колеса рамы сельскохозяйственного орудия

МПК / Мітки

МПК: A01B 63/00

Мітки: пристрій, сільськогосподарського, знаряддя, колеса, підйому, рами
