Вузол кріплення осі барабана до рами ротаційного грунтооброблювального знаряддя

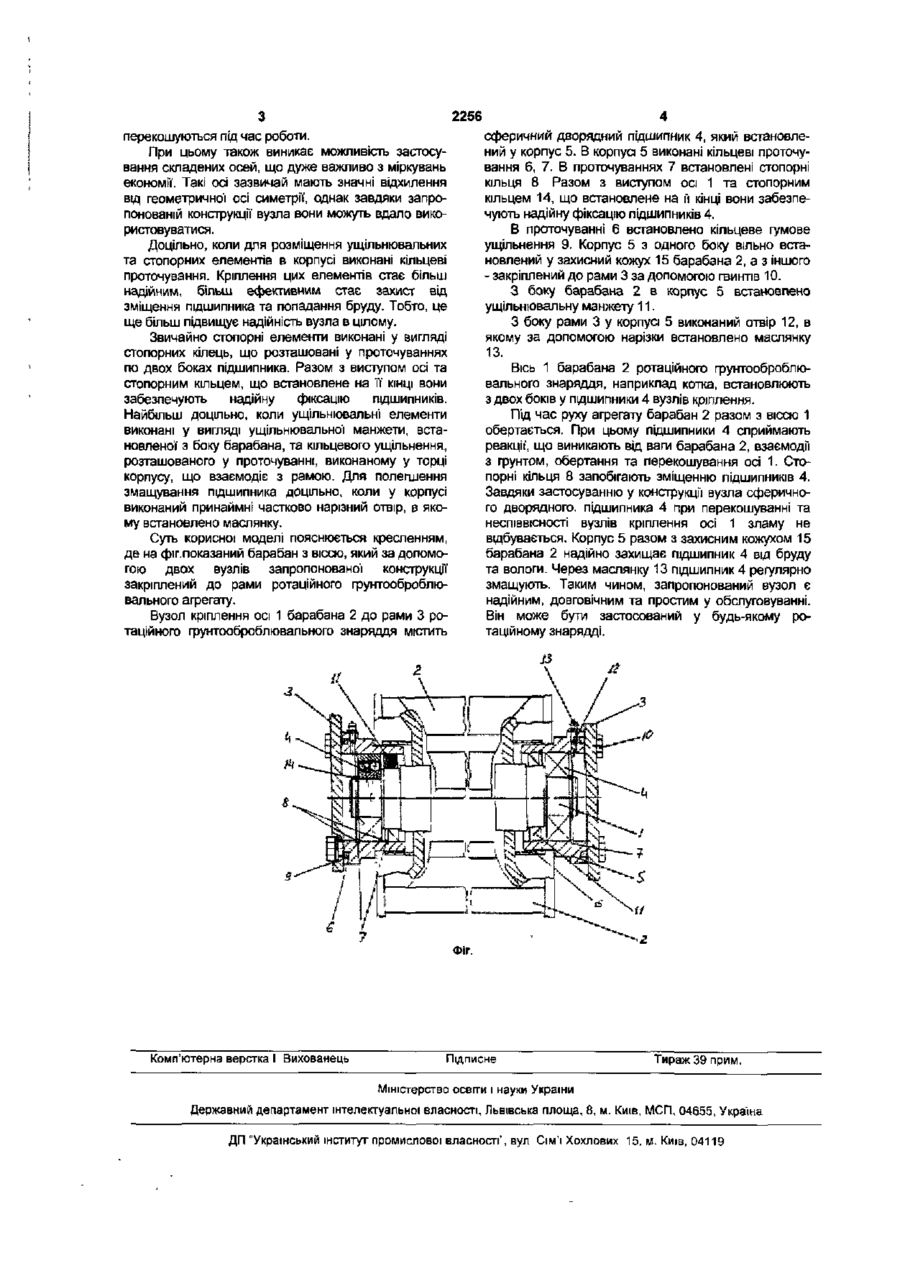

І. Вузол кріплення осі барабана до рами ротаційного фунтооброблювального знаряддя, що включає підшипник, в який встановлена вісь, який відрізняється тим, що як пдешипнш застосований сферичний дворядний підшипник, встановлений у виконаний з ущільнювальними та стопорними елементами корпус, який з одного боку вільно встанов лений у захисний кожух барабана, а з іншого прикріплений до рами. 2. Вузол за п.1, який відрізняється тим, що для розміщення ущільнювальних та стопорних елементів в корпусі виконані кільцеві канавки. 3. Вузол за п.2, який відрізняється тим, що стопорні елементи виконані у вигляді стопорних кілець, що розташовані у канавках по обидва боки підшипника. 4. Вузол за п.З, який відрізняється тим, що ущільнювальні елементи виконані у вигляді ущільнювальної манжети, встановленої з боку барабана, та кільцевого ущільнення, розташованого у канавці, виконаній у торці корпусу, що взаємодіє з рамою. 5. Вузол за будь-яким з пп.1-4, який відрізняється тим, що у корпусі виконаний принаймні частково нарізний отвір, в якому встановлено маслянку. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а більш конкретно до вузлів кріплення осі барабана до рами ротаційного фунтооброблювального знаряддя. Такі вузли можуть бути застосовані насамперед у грунтооброблювальних широкозахватних агрегатах, що оснащені котками, дисковими культиваторами або іншими робочими органами, що встановлені на осі, яка обертається. Конструкції вузлів кріплення осі барабана до рами ротаційного фунтооброблювального знаряддя, що включають підшипник, в який встановлюється вісь є загальновідомими. Наприклад, див. Авторське свідоцтво СРСР, №919617, опубліковане 15.04.82, Бюл.№14. Описаний там вузол кріплення осі барабана до рами пруткового котка включає підшипник, в який встановлюється вісь, причому як підшипник застосований шариковий однорядний підшипник, який запресований у маточину котка. Такий вузол є простим та надійним. Однак, він може бути застосований тільки для коротких осей, що не перекошуються під час роботи. Якщо його застосувати для довгих осей або осей, що перекошуються під час роботи, підшипник дуже швидко виходить з ладу. В основу корисної моделі, що заявляється, поставлено завдання вдосконалити відомий вузол кріплення осі барабана до рами ротаційного грунтооброблювального знаряддя шляхом застосування іншого виду підшипника та оснащення вузла корпусом для захисту підшипника, що дозволить підвищити надійність вузла та знаряддя, в якому він застосований, в цілому. Поставлена задача вирішується тим, що у відомому вузлі кріплення осі барабана до рами ротаційного фунтооброблювального знаряддя, що включає підшипник, в який встановлюється вісь, згідно корисній моделі, як підшипник застосований сферичний дворядний підшипник, причому цей підшипник встановлений у виконаний з ущільнювальними та стопорними елементами корпус, який з одного боку вільно встановлений у захисний кожух барабана, а з іншого - закріплений до рами, наприклад за допомогою гвинтового з'єднання. Застосування сферичного дворядного підшипника запобігає зламу при перекосі. Встановлення підшипника у корпус дозволяє жорстко закріпити його до стояку рами, захистити від бруду та створити ідеальні умови для змащування. Все це у сукупності дозволяє суттєво підвищити надійність вузла та застосовувати його для довгий осей, що (О ю CM CM 2256 перекошуються під час роботи. При цьому також виникає можливість застосування складених осей, що дуже важливо з міркувань економії. Такі осі зазвичай мають значні відхилення вщ геометричної осі симетрії, однак завдяки запропонованій конструкції вузла вони можуть вдало використовуватися. Доцільно, коли для розміщення ущільнювальних та стопорних елементів в корпусі виконані кільцеві проточування. Кріплення цих елементів стає більш надійним, більш ефективним стає захист від зміщення підшипника та попадання бруду. Тобто, це ще більш підвищує надійність вузла в цілому. Звичайно стопорні елементи виконані у вигляді стопорних кілець, що розташовані у проточуваннях по двох боках підшипника. Разом з виступом осі та стопорним кільцем, що встановлене на її кінці вони забезпечують надійну фіксацію підшипників. Найбільш доцільно, коли ущільнювальні елементи виконані у вигляді ущільнювальної манжети, встановленої з боку барабана, та кільцевого ущільнення, розташованого у проточуванні, виконаному у торці корпусу, що взаємодіє з рамою. Для полегшення змащування підшипника доцільно, коли у корпусі виконаний принаймні частково нарізний отвір, в якому встановлено маслянку. Суть корисної моделі пояснюється кресленням, де на фіг.показаний барабан з віссю, який за допомогою двох вузлів запропонованої конструкції закріплений до рами ротаційного грунтооброблювального агрегату. Вузол кріплення осі 1 барабана 2 до рами 3 ротаційного грунтообробл ювального знаряддя містить сферичний дворядний підшипник 4, який встановлений у корпус 5. В корпусі 5 виконані кільцеві проточування 6, 7. В проточуваннях 7 встановлені стопорні кільця 8 Разом з виступом осі 1 та стопорним кільцем 14, що встановлене на її кінці вони забезпечують надійну фіксацію підшипників 4. В проточуванні 6 встановлено кільцеве гумове ущільнення 9. Корпус 5 з одного боку вільно встановлений у захисний кожух 15 барабана 2, а з Іншого - закріплений до рами 3 за допомогою гвинтів 10. З боку барабана 2 в корпус 5 встановлено ущільнювальну манжету 11. З боку рами 3 у корпусі 5 виконаний отвір 12, в якому за допомогою нарізки встановлено маслянку 13. Вісь 1 барабана 2 ротаційного грунтообробл кувального знаряддя, наприклад котка, встановлюють з двох боків у підшипники 4 вузлів кріплення. ГТщ час руху агрегату барабан 2 разом з віссю 1 обертається. При цьому підшипники 4 сприймають реакції, що виникають від ват барабана 2, взаємодм з фунтом, обертання та перекошування осі 1. Стопорні кільця 8 запобігають зміщенню підшипників 4. Завдяки застосуванню у конструкци вузла сферичного дворядного, підшипника 4 при перекошуванні та неспіввісності вузлів кріплення осі 1 зламу не вщбувається. Корпус 5 разом з захисним кожухом 15 барабана 2 надійно захищає підшипник 4 від бруду та вологи. Через маслянку 13 підшипник 4 регулярно змащують. Таким чином, запропонований вузол є надійним, довговічним та простим у обслуговуванні. Він може бути застосований у будь-якому ротаційному знарядді. Фіг. Комп'ютерна верстка І Вихованець Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності. Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових 15, м. Киш, 04119
