Контейнер-цистерна для перевезення світлих нафтопродуктів

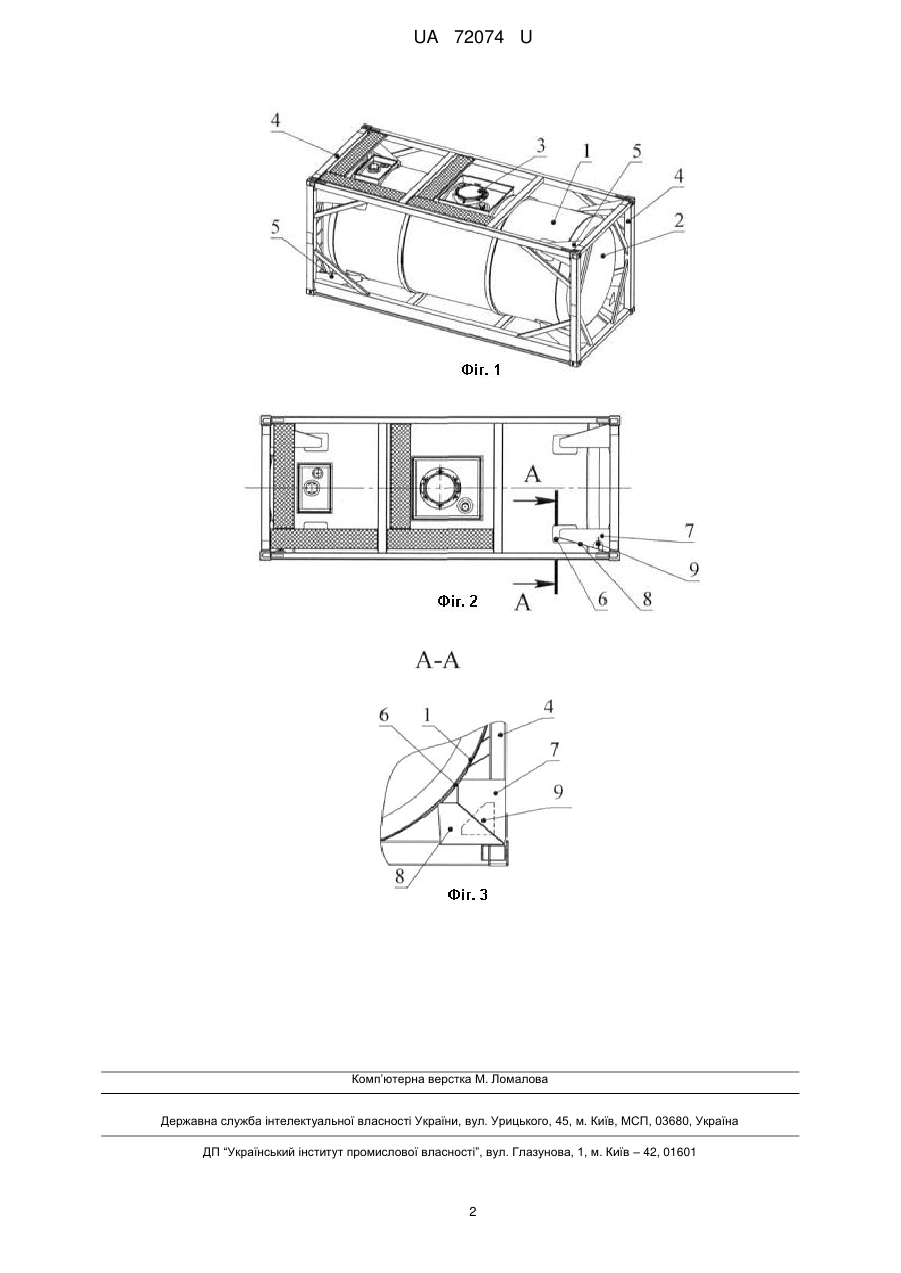

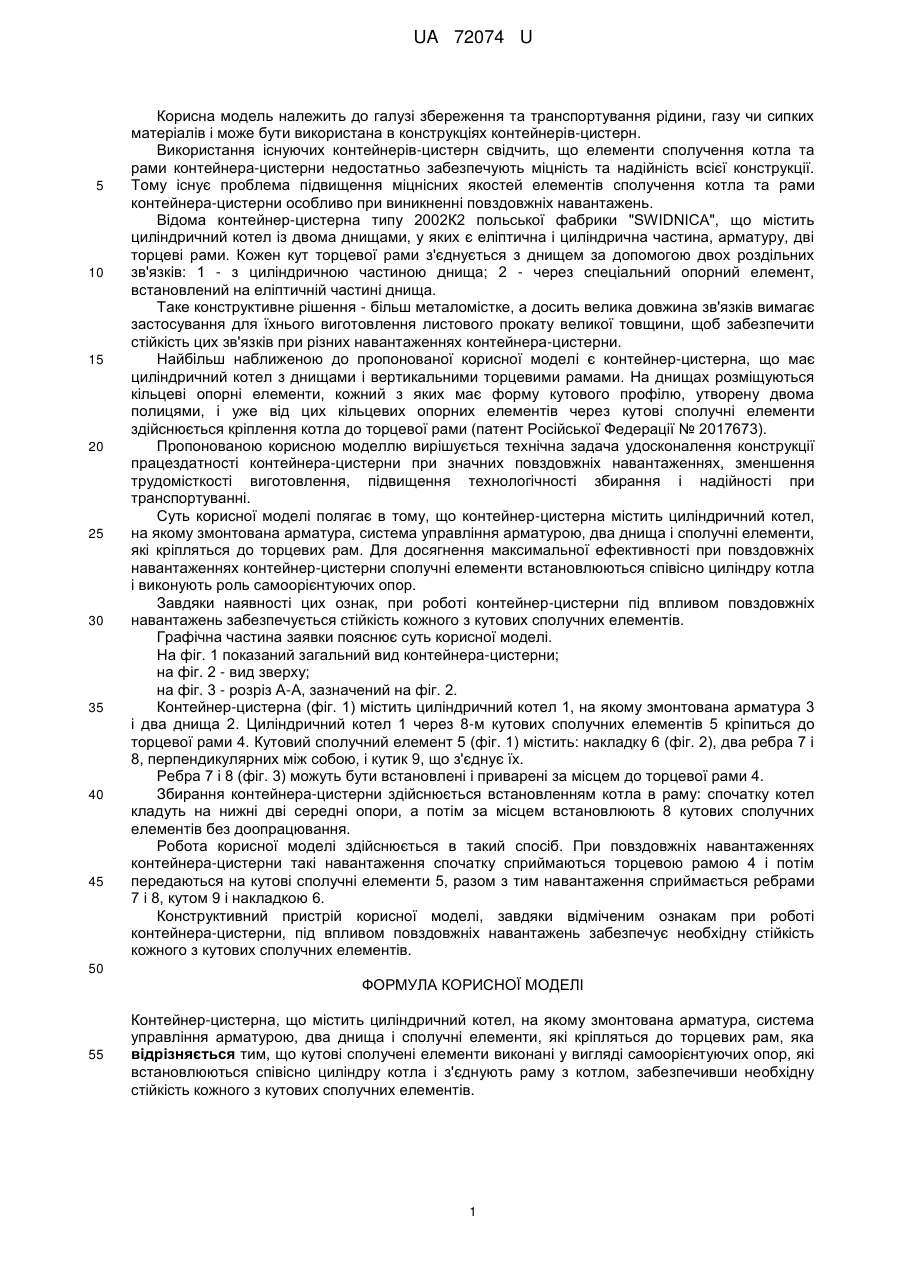

Реферат: Контейнер-цистерна містить циліндричний котел, на якому змонтована арматура, система управління арматурою, два днища і сполучні елементи, які кріпляться до торцевих рам. Кутові сполучені елементи, виконані у вигляді самоорієнтуючих опор, які встановлюються співісно циліндру котла і з'єднують раму з котлом, забезпечивши необхідну стійкість кожного з кутових сполучних елементів. UA 72074 U (12) UA 72074 U UA 72074 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі збереження та транспортування рідини, газу чи сипких матеріалів і може бути використана в конструкціях контейнерів-цистерн. Використання існуючих контейнерів-цистерн свідчить, що елементи сполучення котла та рами контейнера-цистерни недостатньо забезпечують міцність та надійність всієї конструкції. Тому існує проблема підвищення міцнісних якостей елементів сполучення котла та рами контейнера-цистерни особливо при виникненні повздовжніх навантажень. Відома контейнер-цистерна типу 2002К2 польської фабрики "SWIDNICA", що містить циліндричний котел із двома днищами, у яких є еліптична і циліндрична частина, арматуру, дві торцеві рами. Кожен кут торцевої рами з'єднується з днищем за допомогою двох роздільних зв'язків: 1 - з циліндричною частиною днища; 2 - через спеціальний опорний елемент, встановлений на еліптичній частині днища. Таке конструктивне рішення - більш металомістке, а досить велика довжина зв'язків вимагає застосування для їхнього виготовлення листового прокату великої товщини, щоб забезпечити стійкість цих зв'язків при різних навантаженнях контейнера-цистерни. Найбільш наближеною до пропонованої корисної моделі є контейнер-цистерна, що має циліндричний котел з днищами і вертикальними торцевими рамами. На днищах розміщуються кільцеві опорні елементи, кожний з яких має форму кутового профілю, утворену двома полицями, і уже від цих кільцевих опорних елементів через кутові сполучні елементи здійснюється кріплення котла до торцевої рами (патент Російської Федерації № 2017673). Пропонованою корисною моделлю вирішується технічна задача удосконалення конструкції працездатності контейнера-цистерни при значних повздовжніх навантаженнях, зменшення трудомісткості виготовлення, підвищення технологічності збирання і надійності при транспортуванні. Суть корисної моделі полягає в тому, що контейнер-цистерна містить циліндричний котел, на якому змонтована арматура, система управління арматурою, два днища і сполучні елементи, які кріпляться до торцевих рам. Для досягнення максимальної ефективності при повздовжніх навантаженнях контейнер-цистерни сполучні елементи встановлюються співісно циліндру котла і виконують роль самоорієнтуючих опор. Завдяки наявності цих ознак, при роботі контейнер-цистерни під впливом повздовжніх навантажень забезпечується стійкість кожного з кутових сполучних елементів. Графічна частина заявки пояснює суть корисної моделі. На фіг. 1 показаний загальний вид контейнера-цистерни; на фіг. 2 - вид зверху; на фіг. 3 - розріз А-А, зазначений на фіг. 2. Контейнер-цистерна (фіг. 1) містить циліндричний котел 1, на якому змонтована арматура 3 і два днища 2. Циліндричний котел 1 через 8-м кутових сполучних елементів 5 кріпиться до торцевої рами 4. Кутовий сполучний елемент 5 (фіг. 1) містить: накладку 6 (фіг. 2), два ребра 7 і 8, перпендикулярних між собою, і кутик 9, що з'єднує їх. Ребра 7 і 8 (фіг. 3) можуть бути встановлені і приварені за місцем до торцевої рами 4. Збирання контейнера-цистерни здійснюється встановленням котла в раму: спочатку котел кладуть на нижні дві середні опори, а потім за місцем встановлюють 8 кутових сполучних елементів без доопрацювання. Робота корисної моделі здійснюється в такий спосіб. При повздовжніх навантаженнях контейнера-цистерни такі навантаження спочатку сприймаються торцевою рамою 4 і потім передаються на кутові сполучні елементи 5, разом з тим навантаження сприймається ребрами 7 і 8, кутом 9 і накладкою 6. Конструктивний пристрій корисної моделі, завдяки відміченим ознакам при роботі контейнера-цистерни, під впливом повздовжніх навантажень забезпечує необхідну стійкість кожного з кутових сполучних елементів. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Контейнер-цистерна, що містить циліндричний котел, на якому змонтована арматура, система управління арматурою, два днища і сполучні елементи, які кріпляться до торцевих рам, яка відрізняється тим, що кутові сполучені елементи виконані у вигляді самоорієнтуючих опор, які встановлюються співісно циліндру котла і з'єднують раму з котлом, забезпечивши необхідну стійкість кожного з кутових сполучних елементів. 1 UA 72074 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
