Траловий гідродинамічний щиток

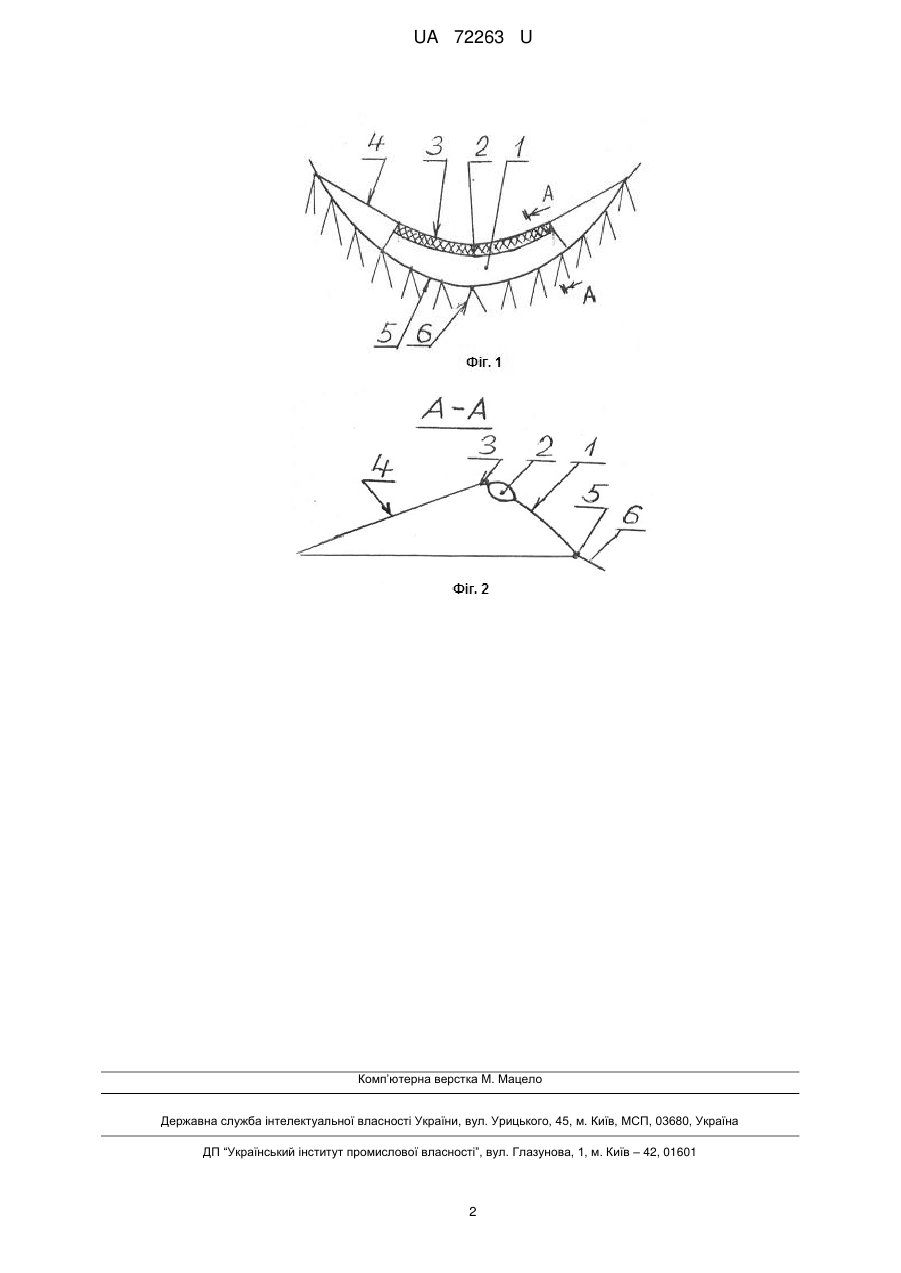

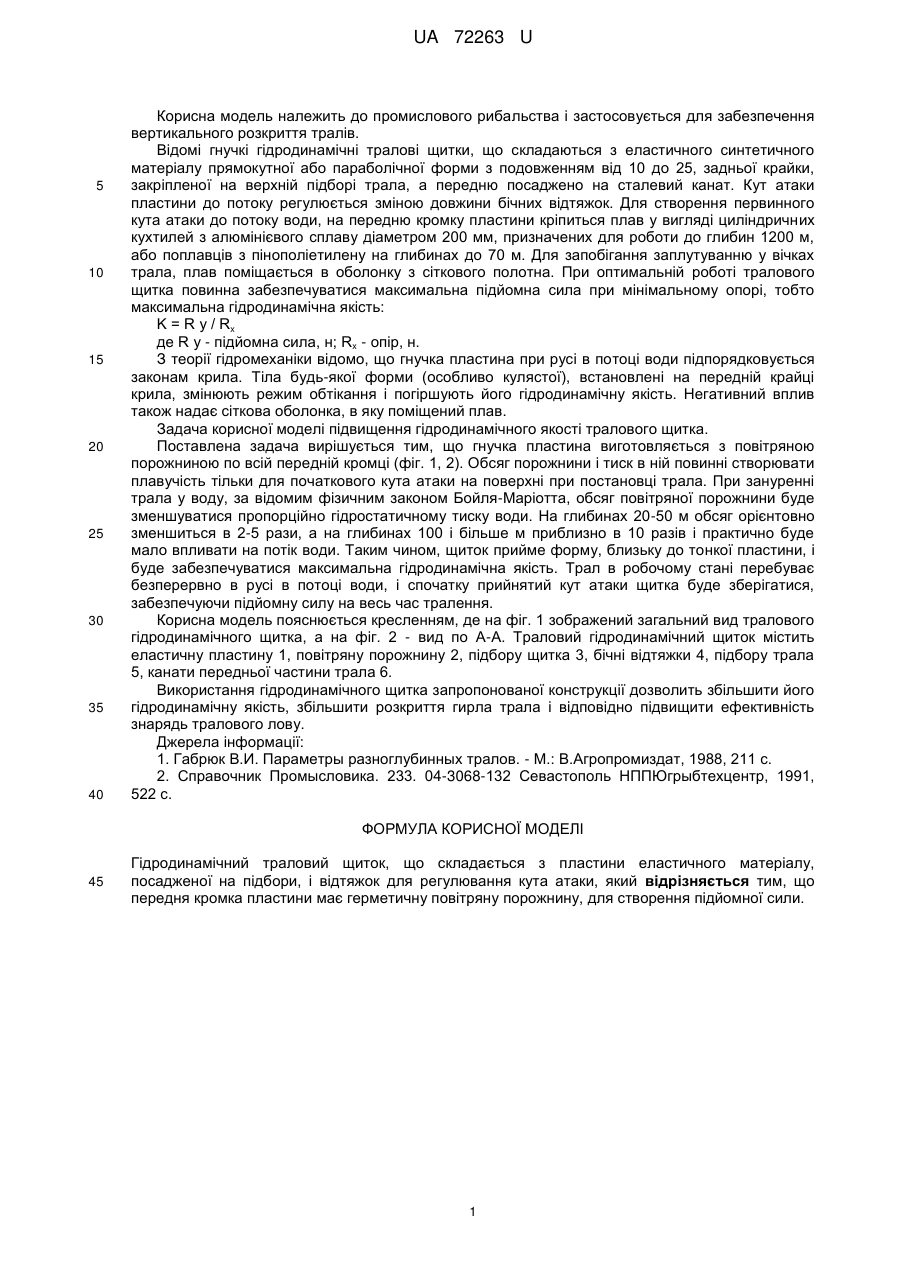

Реферат: UA 72263 U UA 72263 U 5 10 15 20 25 30 35 40 Корисна модель належить до промислового рибальства і застосовується для забезпечення вертикального розкриття тралів. Відомі гнучкі гідродинамічні тралові щитки, що складаються з еластичного синтетичного матеріалу прямокутної або параболічної форми з подовженням від 10 до 25, задньої крайки, закріпленої на верхній підборі трала, а передню посаджено на сталевий канат. Кут атаки пластини до потоку регулюється зміною довжини бічних відтяжок. Для створення первинного кута атаки до потоку води, на передню кромку пластини кріпиться плав у вигляді циліндричних кухтилей з алюмінієвого сплаву діаметром 200 мм, призначених для роботи до глибин 1200 м, або поплавців з пінополіетилену на глибинах до 70 м. Для запобігання заплутуванню у вічках трала, плав поміщається в оболонку з сіткового полотна. При оптимальній роботі тралового щитка повинна забезпечуватися максимальна підйомна сила при мінімальному опорі, тобто максимальна гідродинамічна якість: K = R у / Rx де R у - підйомна сила, н; Rx - опір, н. З теорії гідромеханіки відомо, що гнучка пластина при русі в потоці води підпорядковується законам крила. Тіла будь-якої форми (особливо кулястої), встановлені на передній крайці крила, змінюють режим обтікання і погіршують його гідродинамічну якість. Негативний вплив також надає сіткова оболонка, в яку поміщений плав. Задача корисної моделі підвищення гідродинамічного якості тралового щитка. Поставлена задача вирішується тим, що гнучка пластина виготовляється з повітряною порожниною по всій передній кромці (фіг. 1, 2). Обсяг порожнини і тиск в ній повинні створювати плавучість тільки для початкового кута атаки на поверхні при постановці трала. При зануренні трала у воду, за відомим фізичним законом Бойля-Маріотта, обсяг повітряної порожнини буде зменшуватися пропорційно гідростатичному тиску води. На глибинах 20-50 м обсяг орієнтовно зменшиться в 2-5 рази, а на глибинах 100 і більше м приблизно в 10 разів і практично буде мало впливати на потік води. Таким чином, щиток прийме форму, близьку до тонкої пластини, і буде забезпечуватися максимальна гідродинамічна якість. Трал в робочому стані перебуває безперервно в русі в потоці води, і спочатку прийнятий кут атаки щитка буде зберігатися, забезпечуючи підйомну силу на весь час тралення. Корисна модель пояснюється кресленням, де на фіг. 1 зображений загальний вид тралового гідродинамічного щитка, а на фіг. 2 - вид по А-А. Траловий гідродинамічний щиток містить еластичну пластину 1, повітряну порожнину 2, підбору щитка 3, бічні відтяжки 4, підбору трала 5, канати передньої частини трала 6. Використання гідродинамічного щитка запропонованої конструкції дозволить збільшити його гідродинамічну якість, збільшити розкриття гирла трала і відповідно підвищити ефективність знарядь тралового лову. Джерела інформації: 1. Габрюк В.И. Параметры разноглубинных тралов. - М.: В.Агропромиздат, 1988, 211 с. 2. Справочник Промысловика. 233. 04-3068-132 Севастополь НППЮгрыбтехцентр, 1991, 522 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гідродинамічний траловий щиток, що складається з пластини еластичного матеріалу, посадженої на підбори, і відтяжок для регулювання кута атаки, який відрізняється тим, що передня кромка пластини має герметичну повітряну порожнину, для створення підйомної сили. 1 UA 72263 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
