Знепрозорена нефритована полива

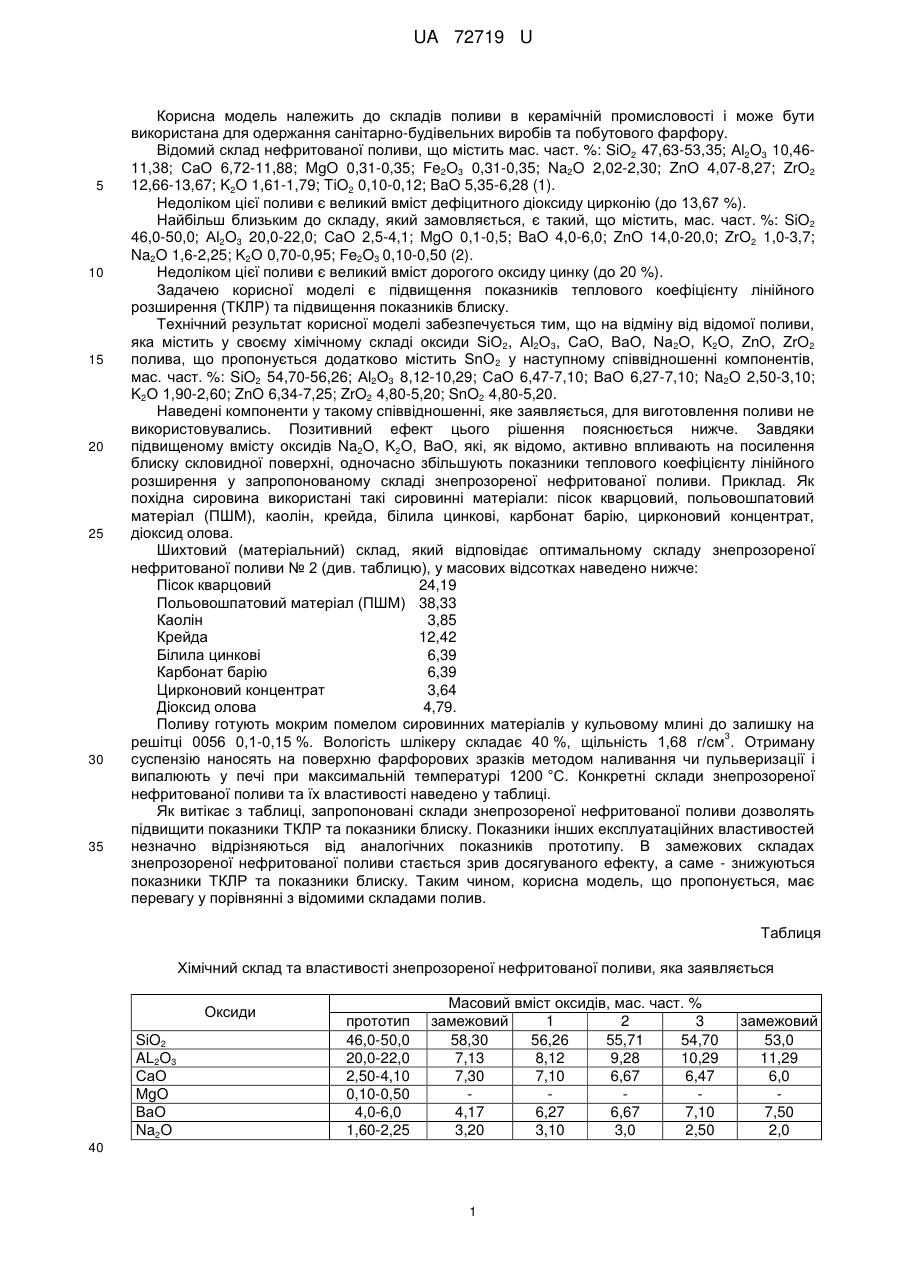

Реферат: Знепрозорена нефритована полива, що містить SiO2, Аl2О3, СаО, BaO, Na2O, K2O, ZnO, ZrO2, причому додатково містить SnO2. UA 72719 U (54) ЗНЕПРОЗОРЕНА НЕФРИТОВАНА ПОЛИВА UA 72719 U UA 72719 U 5 10 15 20 25 30 35 Корисна модель належить до складів поливи в керамічній промисловості і може бути використана для одержання санітарно-будівельних виробів та побутового фарфору. Відомий склад нефритованої поливи, що містить мас. част. %: SiO2 47,63-53,35; Аl2O3 10,4611,38; СаО 6,72-11,88; MgO 0,31-0,35; Fe2O3 0,31-0,35; Na2O 2,02-2,30; ZnO 4,07-8,27; ZrO2 12,66-13,67; K2O 1,61-1,79; TiO2 0,10-0,12; BaO 5,35-6,28 (1). Недоліком цієї поливи є великий вміст дефіцитного діоксиду цирконію (до 13,67 %). Найбільш близьким до складу, який замовляється, є такий, що містить, мас. част. %: SiO2 46,0-50,0; Аl2O3 20,0-22,0; СаО 2,5-4,1; MgO 0,1-0,5; BaO 4,0-6,0; ZnO 14,0-20,0; ZrO2 1,0-3,7; Na2O 1,6-2,25; K2О 0,70-0,95; Fe2O3 0,10-0,50 (2). Недоліком цієї поливи є великий вміст дорогого оксиду цинку (до 20 %). Задачею корисної моделі є підвищення показників теплового коефіцієнту лінійного розширення (ТКЛР) та підвищення показників блиску. Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO 2, Аl2О3, СаО, BaO, Na2O, K2O, ZnO, ZrO2 полива, що пропонується додатково містить SnO 2 у наступному співвідношенні компонентів, мас. част. %: SiO2 54,70-56,26; Аl2О3 8,12-10,29; СаО 6,47-7,10; ВаО 6,27-7,10; Na2O 2,50-3,10; K2О 1,90-2,60; ZnO 6,34-7,25; ZrO2 4,80-5,20; SnO2 4,80-5,20. Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались. Позитивний ефект цього рішення пояснюється нижче. Завдяки підвищеному вмісту оксидів Na2O, K2О, ВаО, які, як відомо, активно впливають на посилення блиску скловидної поверхні, одночасно збільшують показники теплового коефіцієнту лінійного розширення у запропонованому складі знепрозореної нефритованої поливи. Приклад. Як похідна сировина використані такі сировинні матеріали: пісок кварцовий, польовошпатовий матеріал (ПШМ), каолін, крейда, білила цинкові, карбонат барію, цирконовий концентрат, діоксид олова. Шихтовий (матеріальний) склад, який відповідає оптимальному складу знепрозореної нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: Пісок кварцовий 24,19 Польовошпатовий матеріал (ПШМ) 38,33 Каолін 3,85 Крейда 12,42 Білила цинкові 6,39 Карбонат барію 6,39 Цирконовий концентрат 3,64 Діоксид олова 4,79. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 40 %, щільність 1,68 г/см . Отриману суспензію наносять на поверхню фарфорових зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1200 °C. Конкретні склади знепрозореної нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади знепрозореної нефритованої поливи дозволять підвищити показники ТКЛР та показники блиску. Показники інших експлуатаційних властивостей незначно відрізняються від аналогічних показників прототипу. В замежових складах знепрозореної нефритованої поливи стається зрив досягуваного ефекту, а саме - знижуються показники ТКЛР та показники блиску. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Таблиця Хімічний склад та властивості знепрозореної нефритованої поливи, яка заявляється Оксиди SiO2 AL2O3 СаО MgO ВаО Na2O прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 Масовий вміст оксидів, мас. част. % замежовий 1 2 3 58,30 56,26 55,71 54,70 7,13 8,12 9,28 10,29 7,30 7,10 6,67 6,47 4,17 6,27 6,67 7,10 3,20 3,10 3,0 2,50 40 1 замежовий 53,0 11,29 6,0 7,50 2,0 UA 72719 U Продовження таблиці K2О Fe2O3 ZnO ZrO2 SnO2 Властивості: Інтервал випалу, °C Термостійкість, теплозміни -6 -1 ТКЛР, ·10 град Блиск, % Білизна, % 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 1200-1300 12 5,0-5,32 65 76-80 1,55 8,85 4,0 5,50 1,90 7,25 4,80 5,20 2,0 6,67 5,0 5,0 2,60 6,34 5,20 4,80 2,65 6,0 6,86 4,70 1150-1200 1130-1200 1130-1200 1130-1200 1150-1200 15 15 15 15 15 5,90 6,12 6,03 6,02 5,58 74 78 76 78 75 77 77 78 78 76 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Знепрозорена нефритована полива, що містить SiO2, Аl2О3, СаО, BaO, Na2O, K2O, ZnO, ZrO2, яка відрізняється тим, що додатково містить SnO2 у наступному співвідношенні компонентів, мас. %: SiO2 54,70-56,26; Аl2О3 8,12-10,29; СаО 6,47-7,10; ВаО 6,27-7,10; Na2O 2,50-3,10; К2О 1,90-2,60; ZnO 6,34-7,25; ZrO2 4,80-5,20; SnO2 4,80-5,20. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
