Пристрій для сушіння сільськогосподарської продукції

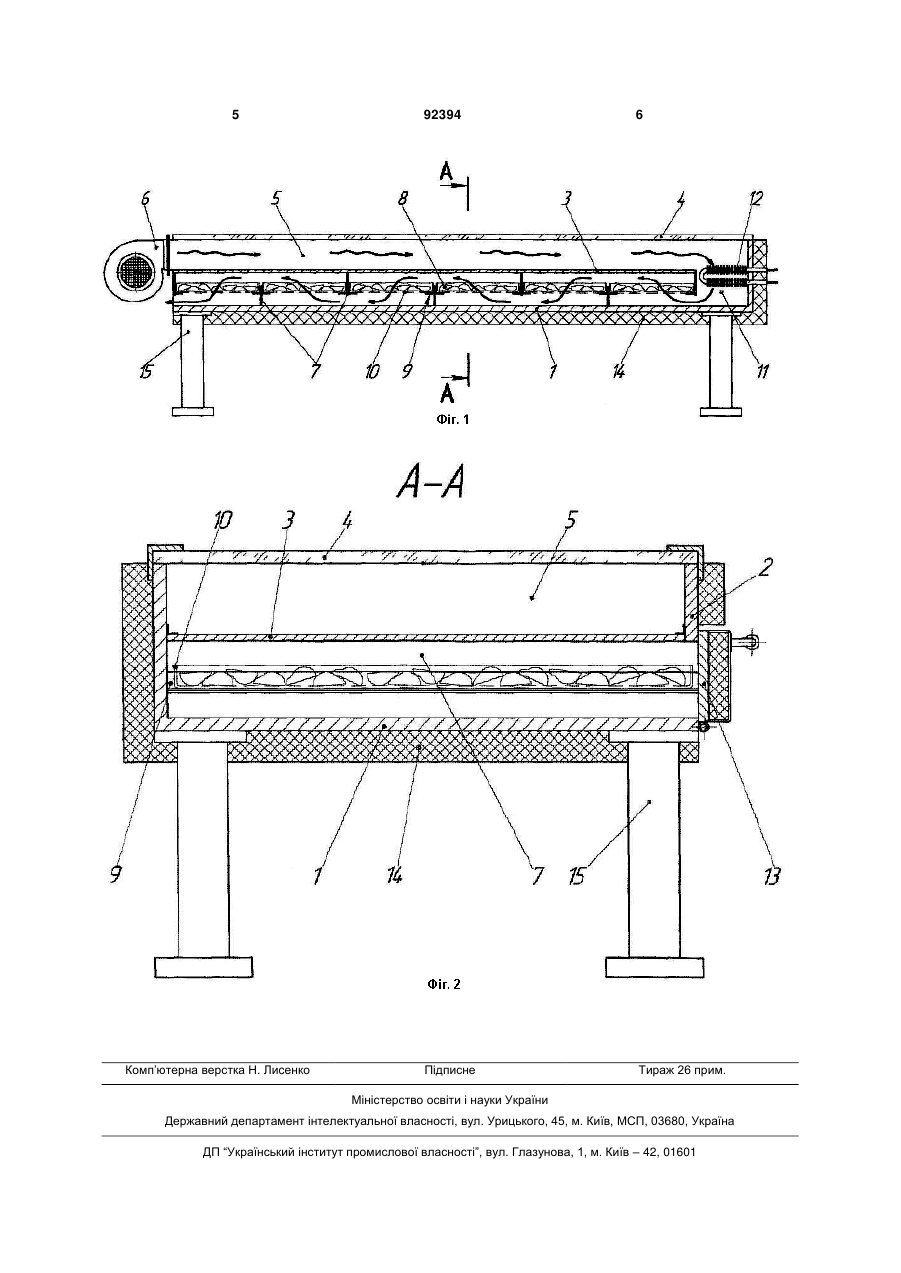

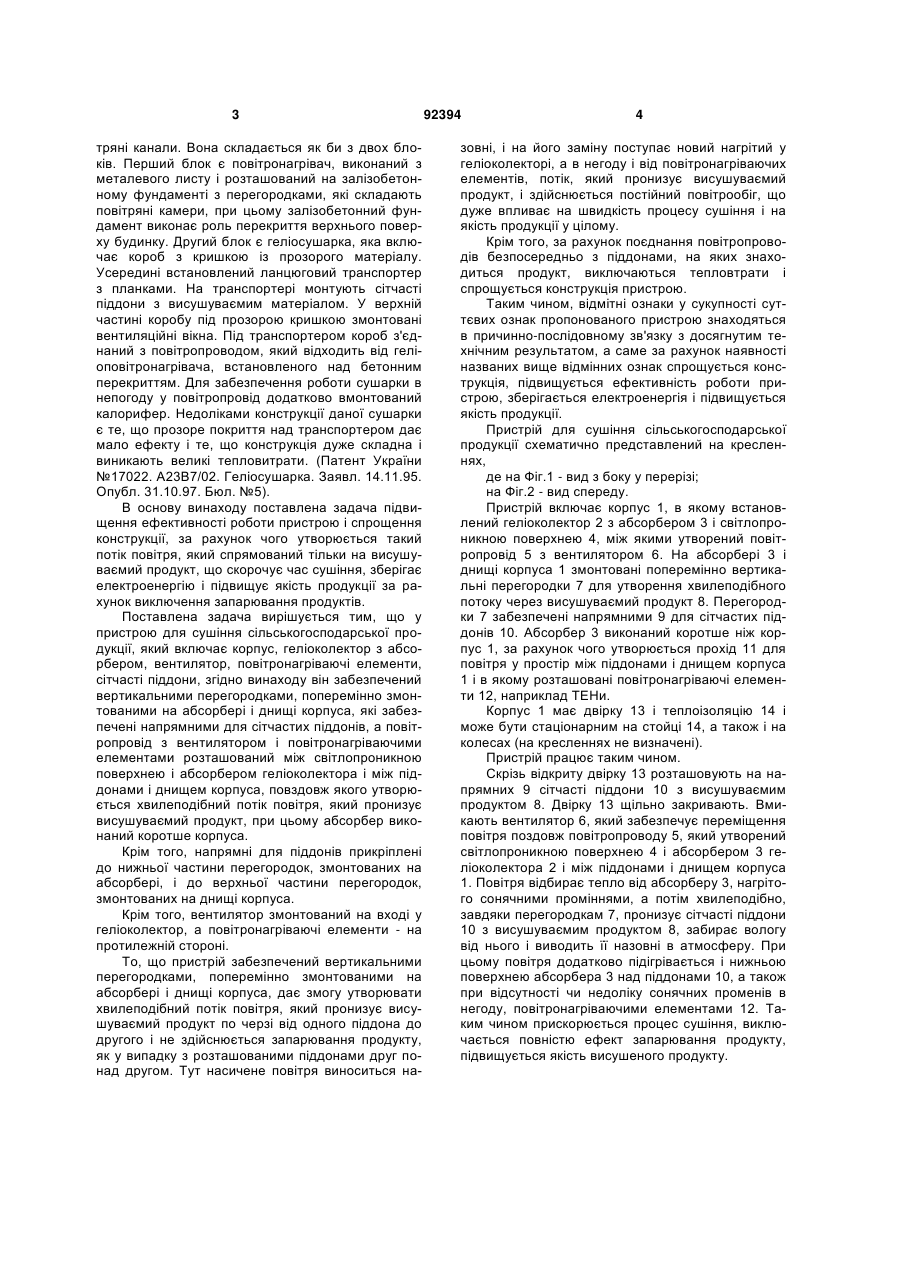

1. Пристрій для сушіння сільськогосподарської продукції, який включає корпус, геліоколектор з абсорбером, розташованим вздовж корпусу пристрою, і світлопроникною поверхнею, вентилятор, повітронагріваючі елементи, сітчасті піддони, який відрізняється тим, що додатково забезпечений вертикальними перегородками, змонтованими на абсорбері і днищі корпуса в шаховому порядку для хвилеподібного руху повітря, які забезпечені напрямними для сітчастих піддонів, а повітропровід з вентилятором і повітронагріваючими елементами розташований між світлопроникною поверхнею і абсорбером геліоколектора і між піддонами і днищем корпуса, повздовж якого здійснюється хвилеподібний потік повітря, який пронизує висушуваний продукт, розташований на піддонах, при цьому абсорбер виконаний коротше корпуса, вентилятор змонтований на вході у геліоколектор, а повітронагріваючі елементи - на протилежній стороні. 2. Пристрій за п. 1, який відрізняється тим, що напрямні для піддонів прикріплені до нижньої частини перегородок, змонтованих на абсорбері, і до верхньої частини перегородок, змонтованих на днищі корпуса. UA (21) a200814753 (22) 22.12.2008 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) КАЛАФАТОВ ЕНВЄР ТЕФІКОВИЧ, КРАСНІЧЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ, МАКАЛІШ АРНОЛЬД МИХАЙЛОВИЧ, ТОКАРЕНКО ВИКТОР ІВАНОВИЧ (73) НАУКОВО-ВИРОБНИЧЕ ОБ'ЄДНАННЯ "СЕЛТА" НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) UA 81203 C2, 10.12.2007 MD 20060232 A, 30.06.2008 UА 80769 C2, 25.10.2007 SU 1719825 A1, 15.03.1992 SU 1270512 A1, 15.11.1986 US 4114288 A, Sep.19, 1978 US 4263721 A, Apr.28, 1981 UA 17022 A, 31.10.1997 Залужний В. та інш. Використання сонячної енергії для сушіння відсепарованного лляного вороху // Техніка АПК. - 2005. - №9. - С.21-23. C2 2 (19) 1 3 тряні канали. Вона складається як би з двох блоків. Перший блок є повітронагрівач, виконаний з металевого листу і розташований на залізобетонному фундаменті з перегородками, які складають повітряні камери, при цьому залізобетонний фундамент виконає роль перекриття верхнього поверху будинку. Другий блок є геліосушарка, яка включає короб з кришкою із прозорого матеріалу. Усередині встановлений ланцюговий транспортер з планками. На транспортері монтують сітчасті піддони з висушуваємим матеріалом. У верхній частині коробу під прозорою кришкою змонтовані вентиляційні вікна. Під транспортером короб з'єднаний з повітропроводом, який відходить від геліоповітронагрівача, встановленого над бетонним перекриттям. Для забезпечення роботи сушарки в непогоду у повітропровід додатково вмонтований калорифер. Недоліками конструкції даної сушарки є те, що прозоре покриття над транспортером дає мало ефекту і те, що конструкція дуже складна і виникають великі тепловитрати. (Патент України №17022. А23В7/02. Геліосушарка. Заявл. 14.11.95. Опубл. 31.10.97. Бюл. №5). В основу винаходу поставлена задача підвищення ефективності роботи пристрою і спрощення конструкції, за рахунок чого утворюється такий потік повітря, який спрямований тільки на висушуваємий продукт, що скорочує час сушіння, зберігає електроенергію і підвищує якість продукції за рахунок виключення запарювання продуктів. Поставлена задача вирішується тим, що у пристрою для сушіння сільськогосподарської продукції, який включає корпус, геліоколектор з абсорбером, вентилятор, повітронагріваючі елементи, сітчасті піддони, згідно винаходу він забезпечений вертикальними перегородками, поперемінно змонтованими на абсорбері і днищі корпуса, які забезпечені напрямними для сітчастих піддонів, а повітропровід з вентилятором і повітронагріваючими елементами розташований між світлопроникною поверхнею і абсорбером геліоколектора і між піддонами і днищем корпуса, повздовж якого утворюється хвилеподібний потік повітря, який пронизує висушуваємий продукт, при цьому абсорбер виконаний коротше корпуса. Крім того, напрямні для піддонів прикріплені до нижньої частини перегородок, змонтованих на абсорбері, і до верхньої частини перегородок, змонтованих на днищі корпуса. Крім того, вентилятор змонтований на вході у геліоколектор, а повітронагріваючі елементи - на протилежній стороні. То, що пристрій забезпечений вертикальними перегородками, поперемінно змонтованими на абсорбері і днищі корпуса, дає змогу утворювати хвилеподібний потік повітря, який пронизує висушуваємий продукт по черзі від одного піддона до другого і не здійснюється запарювання продукту, як у випадку з розташованими піддонами друг понад другом. Тут насичене повітря виноситься на 92394 4 зовні, і на його замінупоступає новий нагрітий у геліоколекторі, а в негоду і від повітронагріваючих елементів, потік, який пронизує висушуваємий продукт, і здійснюється постійний повітрообіг, що дуже впливає на швидкість процесу сушіння і на якість продукції у цілому. Крім того, за рахунок поєднання повітропроводів безпосередньо з піддонами, на яких знаходиться продукт, виключаються тепловтрати і спрощується конструкція пристрою. Таким чином, відмітні ознаки у сукупності суттєвих ознак пропонованого пристрою знаходяться в причинно-послідовному зв'язку з досягнутим технічним результатом, а саме за рахунок наявності названих вище відмінних ознак спрощується конструкція, підвищується ефективність роботи пристрою, зберігається електроенергія і підвищується якість продукції. Пристрій для сушіння сільськогосподарської продукції схематично представлений на кресленнях, де на Фіг.1 - вид з боку у перерізі; на Фіг.2 - вид спереду. Пристрій включає корпус 1, в якому встановлений геліоколектор 2 з абсорбером 3 і світлопроникною поверхнею 4, між якими утворений повітропровід 5 з вентилятором 6. На абсорбері 3 і днищі корпуса 1 змонтовані поперемінно вертикальні перегородки 7 для утворення хвилеподібного потоку через висушуваємий продукт 8. Перегородки 7 забезпечені напрямними 9 для сітчастих піддонів 10. Абсорбер 3 виконаний коротше ніж корпус 1, за рахунок чого утворюється прохід 11 для повітря у простір між піддонами і днищем корпуса 1 і в якому розташовані повітронагріваючі елементи 12, наприклад ТЕНи. Корпус 1 має двірку 13 і теплоізоляцію 14 і може бути стаціонарним на стойці 14, а також і на колесах (на кресленнях не визначені). Пристрій працює таким чином. Скрізь відкриту двірку 13 розташовують на напрямних 9 сітчасті піддони 10 з висушуваємим продуктом 8. Двірку 13 щільно закривають. Вмикають вентилятор 6, який забезпечує переміщення повітря поздовж повітропроводу 5, який утворений світлопроникною поверхнею 4 і абсорбером 3 геліоколектора 2 і між піддонами і днищем корпуса 1. Повітря відбирає тепло від абсорберу 3, нагрітого сонячними проміннями, а потім хвилеподібно, завдяки перегородкам 7, пронизує сітчасті піддони 10 з висушуваємим продуктом 8, забирає вологу від нього і виводить її назовні в атмосферу. При цьому повітря додатково підігрівається і нижньою поверхнею абсорбера 3 над піддонами 10, а також при відсутності чи недоліку сонячних променів в негоду, повітронагріваючими елементами 12. Таким чином прискорюється процес сушіння, виключається повністю ефект запарювання продукту, підвищується якість висушеного продукту. 5 Комп’ютерна верстка Н. Лиcенко 92394 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
