Пристрій для вимірювання товщини шкіри

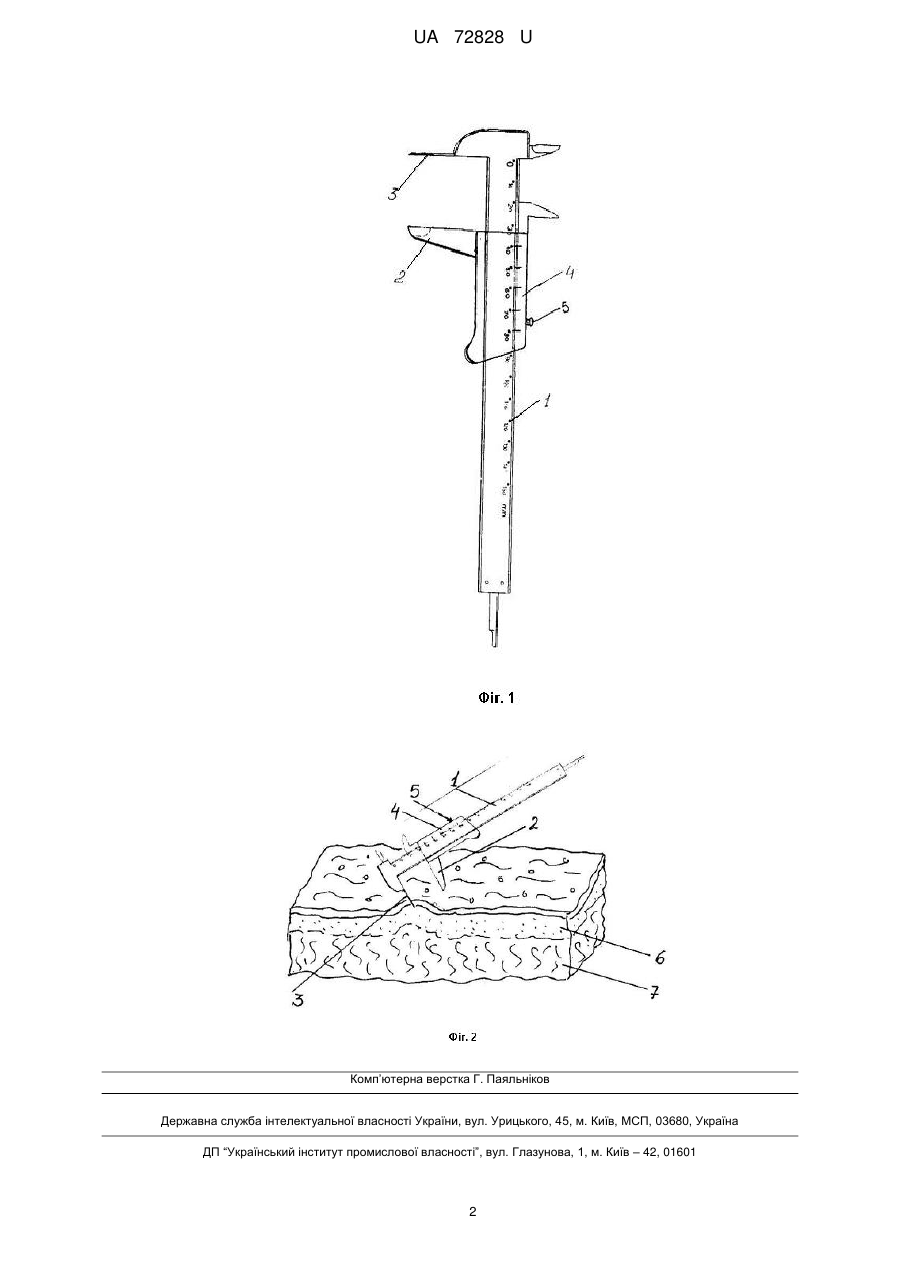

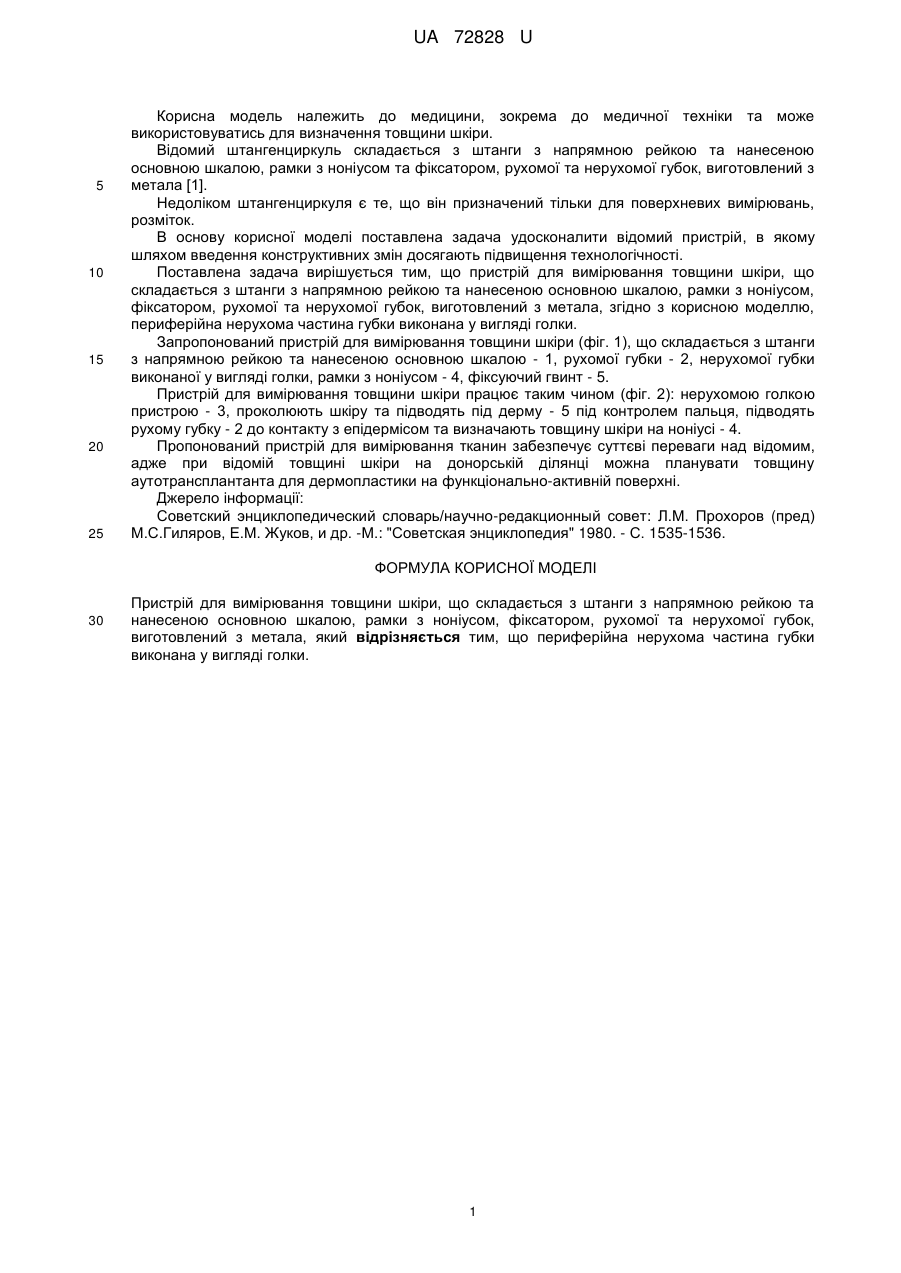

Реферат: UA 72828 U UA 72828 U 5 10 15 20 25 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом та фіксатором, рухомої та нерухомої губок, виготовлений з метала [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій для вимірювання товщини шкіри, що складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, фіксатором, рухомої та нерухомої губок, виготовлений з метала, згідно з корисною моделлю, периферійна нерухома частина губки виконана у вигляді голки. Запропонований пристрій для вимірювання товщини шкіри (фіг. 1), що складається з штанги з напрямною рейкою та нанесеною основною шкалою - 1, рухомої губки - 2, нерухомої губки виконаної у вигляді голки, рамки з ноніусом - 4, фіксуючий гвинт - 5. Пристрій для вимірювання товщини шкіри працює таким чином (фіг. 2): нерухомою голкою пристрою - 3, проколюють шкіру та підводять під дерму - 5 під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом та визначають товщину шкіри на ноніусі - 4. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерело інформації: Советский энциклопедический словарь/научно-редакционный совет: Л.М. Прохоров (пред) М.С.Гиляров, Е.М. Жуков, и др. -М.: "Советская энциклопедия" 1980. - С. 1535-1536. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для вимірювання товщини шкіри, що складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, фіксатором, рухомої та нерухомої губок, виготовлений з метала, який відрізняється тим, що периферійна нерухома частина губки виконана у вигляді голки. 1 UA 72828 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
