Секція ланцюга

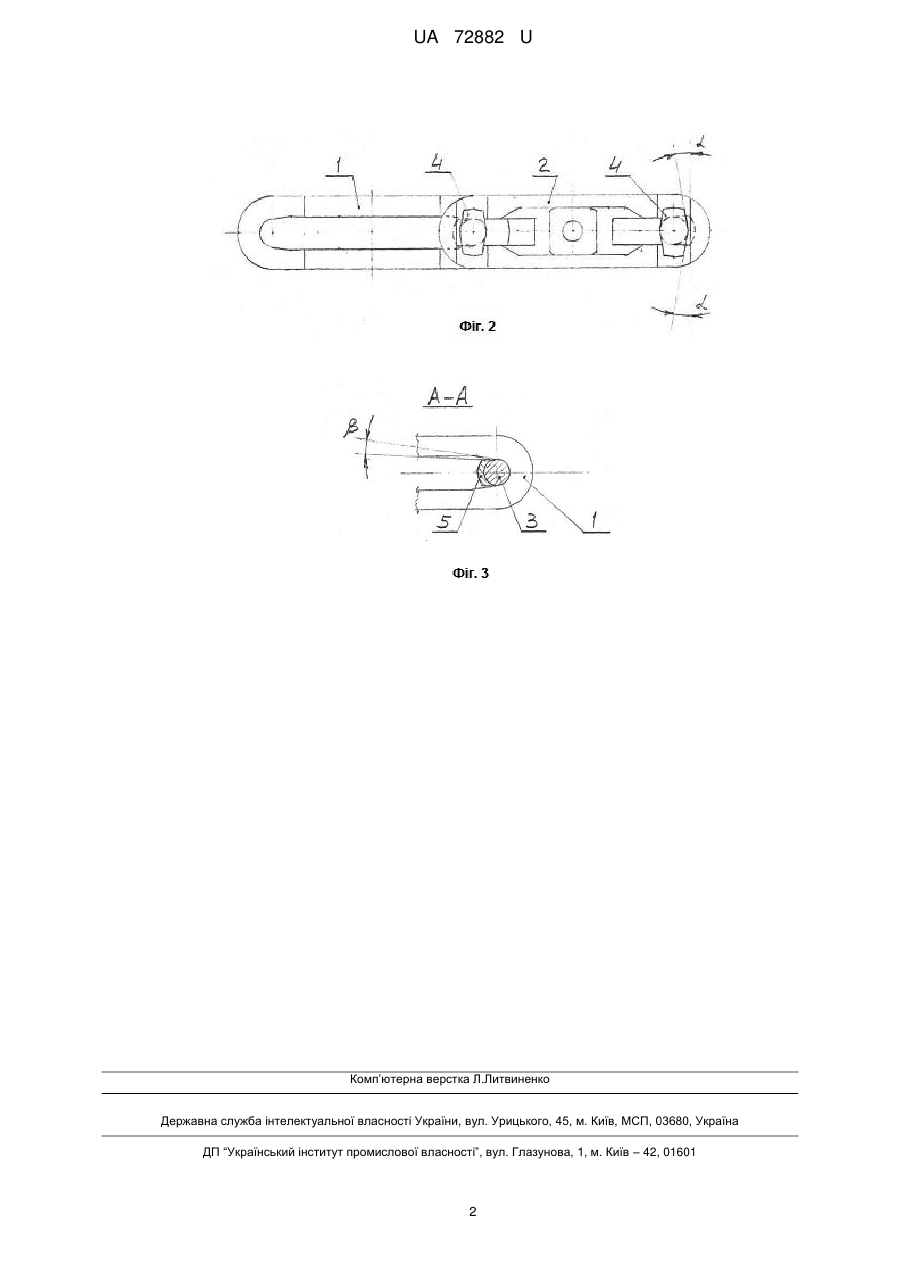

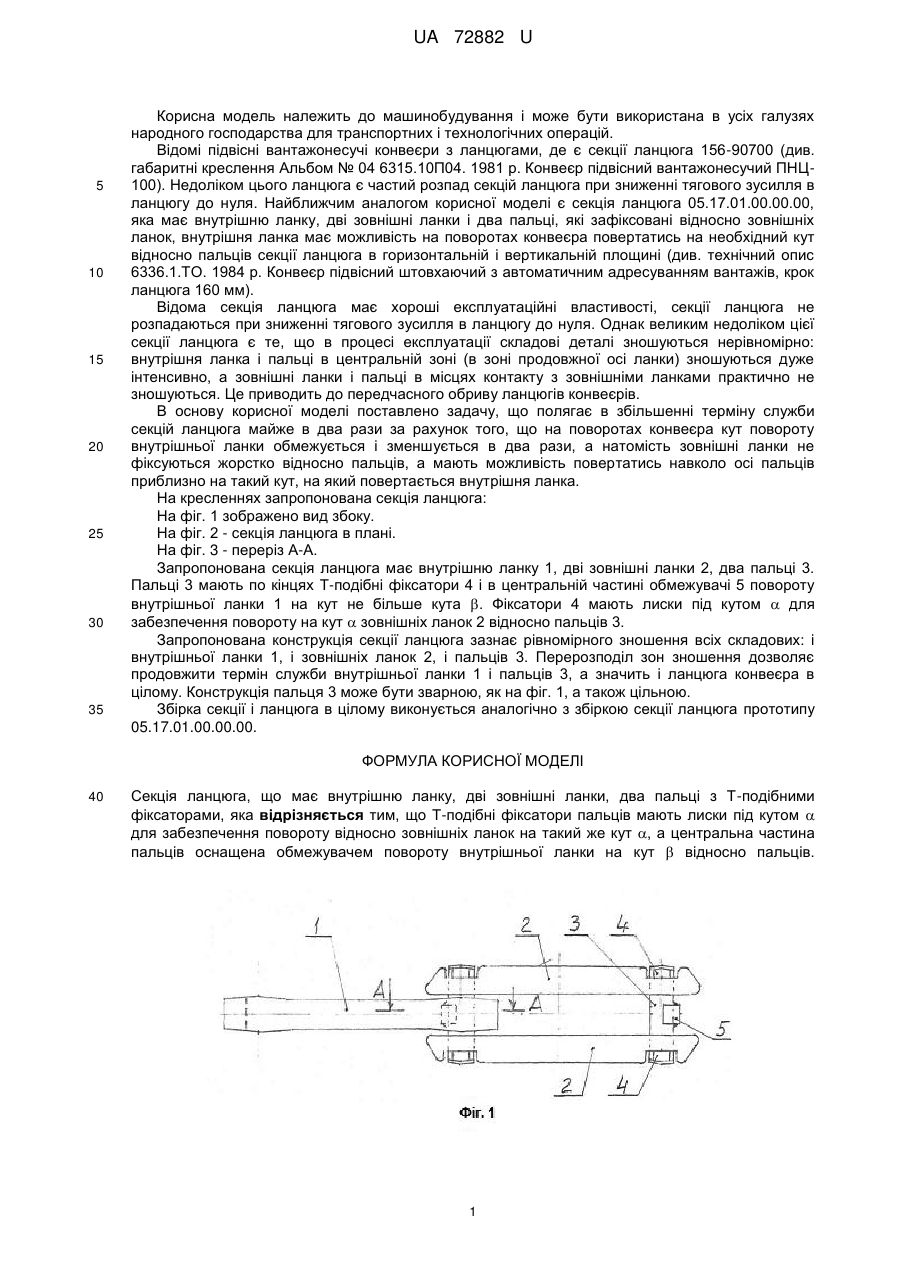

Реферат: UA 72882 U UA 72882 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування і може бути використана в усіх галузях народного господарства для транспортних і технологічних операцій. Відомі підвісні вантажонесучі конвеєри з ланцюгами, де є секції ланцюга 156-90700 (див. габаритні креслення Альбом № 04 6315.10П04. 1981 р. Конвеєр підвісний вантажонесучий ПНЦ100). Недоліком цього ланцюга є частий розпад секцій ланцюга при зниженні тягового зусилля в ланцюгу до нуля. Найближчим аналогом корисної моделі є секція ланцюга 05.17.01.00.00.00, яка має внутрішню ланку, дві зовнішні ланки і два пальці, які зафіксовані відносно зовнішніх ланок, внутрішня ланка має можливість на поворотах конвеєра повертатись на необхідний кут відносно пальців секції ланцюга в горизонтальній і вертикальній площині (див. технічний опис 6336.1.ТО. 1984 р. Конвеєр підвісний штовхаючий з автоматичним адресуванням вантажів, крок ланцюга 160 мм). Відома секція ланцюга має хороші експлуатаційні властивості, секції ланцюга не розпадаються при зниженні тягового зусилля в ланцюгу до нуля. Однак великим недоліком цієї секції ланцюга є те, що в процесі експлуатації складові деталі зношуються нерівномірно: внутрішня ланка і пальці в центральній зоні (в зоні продовжної осі ланки) зношуються дуже інтенсивно, а зовнішні ланки і пальці в місцях контакту з зовнішніми ланками практично не зношуються. Це приводить до передчасного обриву ланцюгів конвеєрів. В основу корисної моделі поставлено задачу, що полягає в збільшенні терміну служби секцій ланцюга майже в два рази за рахунок того, що на поворотах конвеєра кут повороту внутрішньої ланки обмежується і зменшується в два рази, а натомість зовнішні ланки не фіксуються жорстко відносно пальців, а мають можливість повертатись навколо осі пальців приблизно на такий кут, на який повертається внутрішня ланка. На кресленнях запропонована секція ланцюга: На фіг. 1 зображено вид збоку. На фіг. 2 - секція ланцюга в плані. На фіг. 3 - переріз А-А. Запропонована секція ланцюга має внутрішню ланку 1, дві зовнішні ланки 2, два пальці 3. Пальці 3 мають по кінцях Т-подібні фіксатори 4 і в центральній частині обмежувачі 5 повороту внутрішньої ланки 1 на кут не більше кута . Фіксатори 4 мають лиски під кутом  для забезпечення повороту на кут  зовнішніх ланок 2 відносно пальців 3. Запропонована конструкція секції ланцюга зазнає рівномірного зношення всіх складових: і внутрішньої ланки 1, і зовнішніх ланок 2, і пальців 3. Перерозподіл зон зношення дозволяє продовжити термін служби внутрішньої ланки 1 і пальців 3, а значить і ланцюга конвеєра в цілому. Конструкція пальця 3 може бути зварною, як на фіг. 1, а також цільною. Збірка секції і ланцюга в цілому виконується аналогічно з збіркою секції ланцюга прототипу 05.17.01.00.00.00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Секція ланцюга, що має внутрішню ланку, дві зовнішні ланки, два пальці з Т-подібними фіксаторами, яка відрізняється тим, що Т-подібні фіксатори пальців мають лиски під кутом  для забезпечення повороту відносно зовнішніх ланок на такий же кут , а центральна частина пальців оснащена обмежувачем повороту внутрішньої ланки на кут  відносно пальців. 1 UA 72882 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
