Муфта

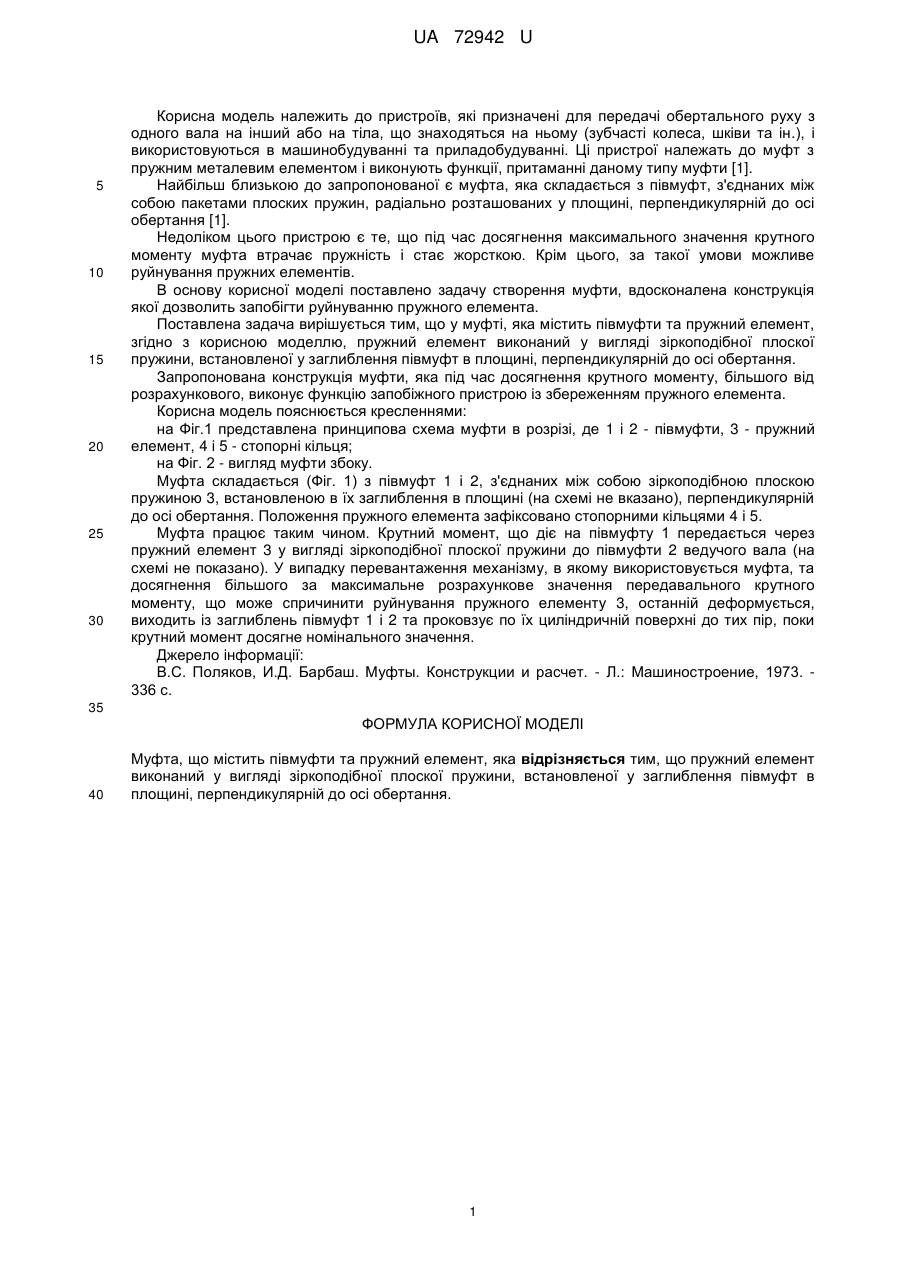

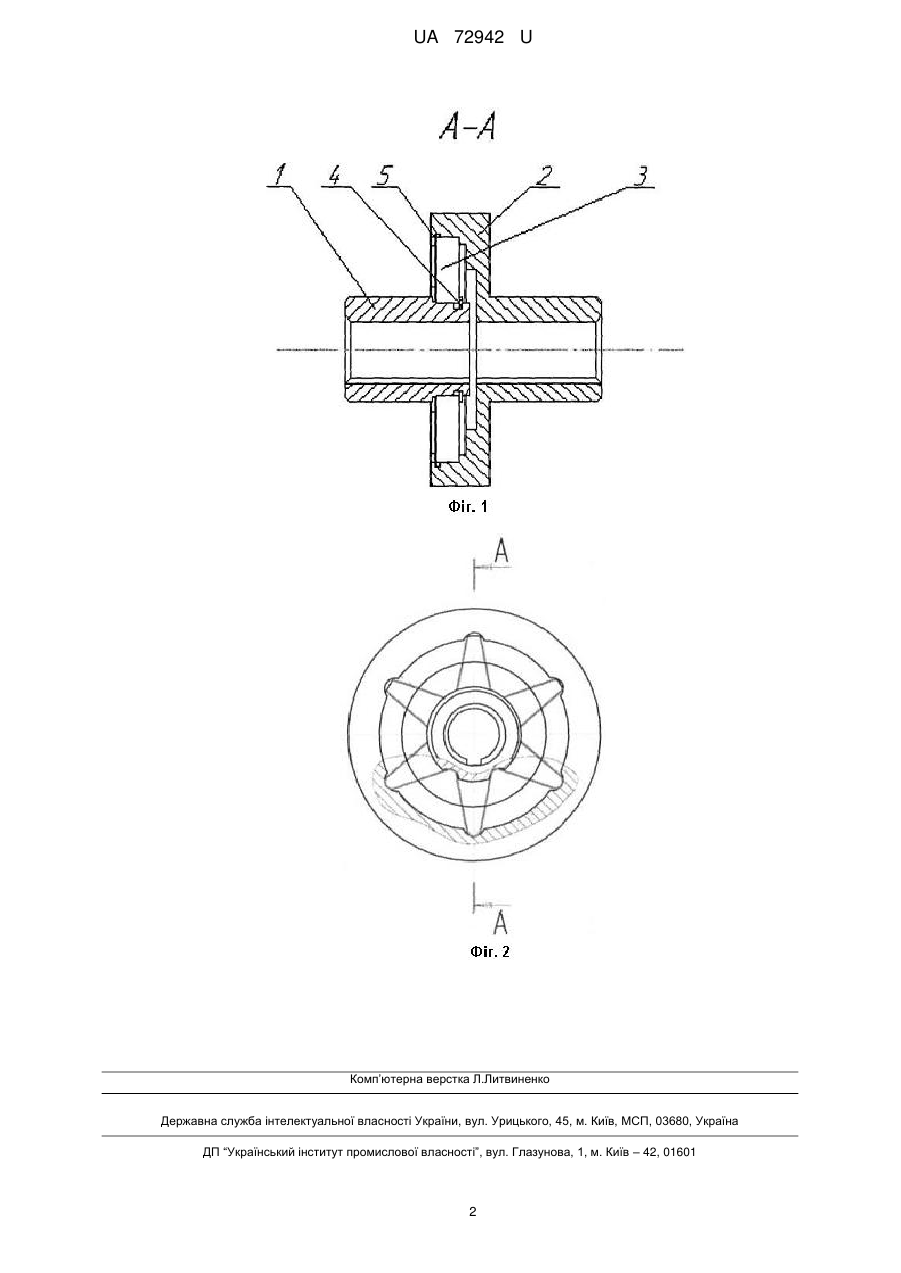

Реферат: UA 72942 U UA 72942 U 5 10 15 20 25 30 Корисна модель належить до пристроїв, які призначені для передачі обертального руху з одного вала на інший або на тіла, що знаходяться на ньому (зубчасті колеса, шківи та ін.), і використовуються в машинобудуванні та приладобудуванні. Ці пристрої належать до муфт з пружним металевим елементом і виконують функції, притаманні даному типу муфти [1]. Найбільш близькою до запропонованої є муфта, яка складається з півмуфт, з'єднаних між собою пакетами плоских пружин, радіально розташованих у площині, перпендикулярній до осі обертання [1]. Недоліком цього пристрою є те, що під час досягнення максимального значення крутного моменту муфта втрачає пружність і стає жорсткою. Крім цього, за такої умови можливе руйнування пружних елементів. В основу корисної моделі поставлено задачу створення муфти, вдосконалена конструкція якої дозволить запобігти руйнуванню пружного елемента. Поставлена задача вирішується тим, що у муфті, яка містить півмуфти та пружний елемент, згідно з корисною моделлю, пружний елемент виконаний у вигляді зіркоподібної плоскої пружини, встановленої у заглиблення півмуфт в площині, перпендикулярній до осі обертання. Запропонована конструкція муфти, яка під час досягнення крутного моменту, більшого від розрахункового, виконує функцію запобіжного пристрою із збереженням пружного елемента. Корисна модель пояснюється кресленнями: на Фіг.1 представлена принципова схема муфти в розрізі, де 1 і 2 - півмуфти, 3 - пружний елемент, 4 і 5 - стопорні кільця; на Фіг. 2 - вигляд муфти збоку. Муфта складається (Фіг. 1) з півмуфт 1 і 2, з'єднаних між собою зіркоподібною плоскою пружиною 3, встановленою в їх заглиблення в площині (на схемі не вказано), перпендикулярній до осі обертання. Положення пружного елемента зафіксовано стопорними кільцями 4 і 5. Муфта працює таким чином. Крутний момент, що діє на півмуфту 1 передається через пружний елемент 3 у вигляді зіркоподібної плоскої пружини до півмуфти 2 ведучого вала (на схемі не показано). У випадку перевантаження механізму, в якому використовується муфта, та досягнення більшого за максимальне розрахункове значення передавального крутного моменту, що може спричинити руйнування пружного елементу 3, останній деформується, виходить із заглиблень півмуфт 1 і 2 та проковзує по їх циліндричній поверхні до тих пір, поки крутний момент досягне номінального значення. Джерело інформації: В.С. Поляков, И.Д. Барбаш. Муфты. Конструкции и расчет. - Л.: Машиностроение, 1973. 336 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Муфта, що містить півмуфти та пружний елемент, яка відрізняється тим, що пружний елемент виконаний у вигляді зіркоподібної плоскої пружини, встановленої у заглиблення півмуфт в площині, перпендикулярній до осі обертання. 1 UA 72942 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
