Масообмінний апарат

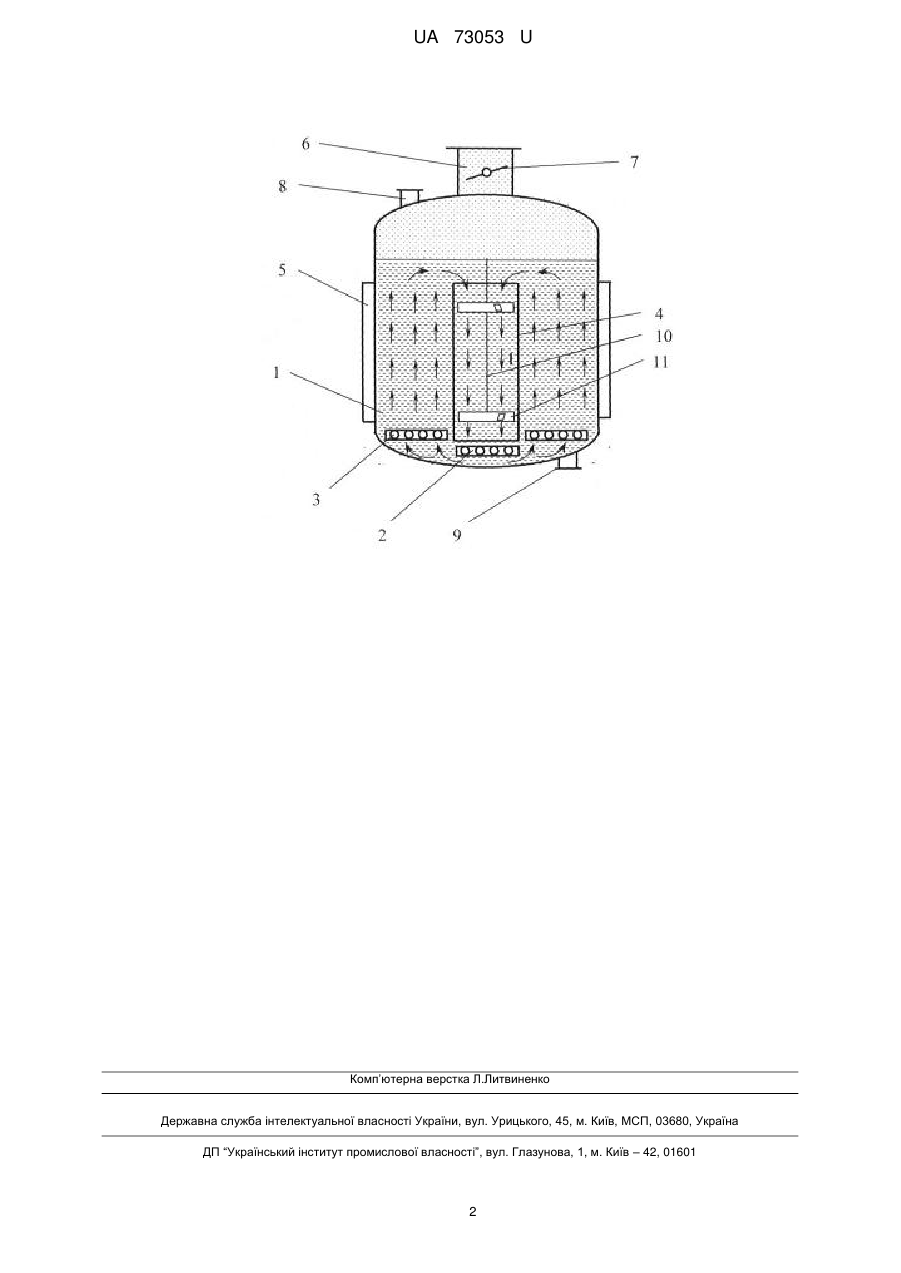

Реферат: Масообмінний апарат складається з циліндричного корпусу, барботажної аераційної системи, дифузора, сорочки охолодження, витяжної труби з шибером та патрубків для підведення і відведення середовища. У внутрішній частині дифузора встановлено вертикальний вал з двома мішалками, лопаті яких мають різні напрямки кутів атаки. Барботажна аераційна система включає центральну і периферійну частини. UA 73053 U (54) МАСООБМІННИЙ АПАРАТ UA 73053 U UA 73053 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічного обладнання, яке призначене для здійснення масообміну в газорідинних середовищах і може бути використане в харчовій, мікробіологічній, фармацевтичній та хімічній галузях. Відомий масообмінний апарат /А.с. № 334241 Аппарат для выращивания микроорганизмов. М. П. Гандзюк, А. И. Соколенко, А. Ц. Мардер. Опубл. 30. 04. 72р., Бюл. № 12/, який складається з циліндричного корпусу, барботажної аераційної системи, дифузора, сорочки охолодження, витяжної труби та патрубків для підведення і відведення середовища. Але вказаний апарат не забезпечує можливості створення різнонаправлених внутрішніх циркуляційних контурів по всьому об'єму та диспергування газової фази, що призводить до погіршення масообмінних процесів, підвищення енерговитрат та витрат стисненого повітря на процес аерації. В основу корисної моделі поставлена задача вдосконалення масообмінного апарату шляхом зміни конструкції, що забезпечує гарантовану роботу, інтенсифікацію масообмінних процесів в системі газ-рідина, зменшення енерговитрат і витрат стисненого повітря на процес аерації та покращення якості продукції. Поставлена задача вирішується за рахунок того, що масообмінний апарат складається з циліндричного корпусу, барботажної аераційної системи, дифузора, сорочки охолодження, витяжної труби з шибером та патрубків для підведення і відведення середовища. Згідно з корисною моделлю у внутрішній частині дифузора встановлено вертикальний вал з двома мішалками, лопаті яких мають різні напрямки кутів атаки, а барботажна аераційна система включає центральну і периферійну частини. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується наступний. Встановлення у внутрішній частині дифузора вертикального валу з двома мішалками, лопаті яких мають різні напрямки кутів атаки та виконання барботажної аераційної системи у вигляді центральної і периферійної частин дає можливість інтенсифікації масообмінних процесів в системі газ-рідина, зменшення енерговитрат і витрат стисненого повітря на процес аерації та покращення якості продукції. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано масообмінний апарат. Масообмінний апарат складається з циліндричного корпусу 1, центральної 2 та периферійної 3 барботажної аераційної системи, дифузора 4, сорочки охолодження 5, витяжної труби 6 з шибером 7 та патрубків для підведення 8 і відведення 9 середовища, вертикального вала 10 з двома мішалками 11. Апарат працює наступним чином. Через патрубок підведення 8 в циліндричний корпус 1 подається середовище, а стиснуте повітря в периферійну 3 барботажну аераційну систему. При цьому в циліндричному корпусі 1 створюється пристінний висхідний потік, а в дифузорі 4 опускний газорідинний потік. Встановлені в дифузорі 4 на вертикальному валу 10 мішалки 11 з різними кутами атаки лопатей забезпечують диспергування газової фази в рідинній, а почергова подача стисненого повітря в периферійну 3 та центральну 2 барботажну аераційну систему змінює напрямки внутрішніх циркуляційних контурів, що веде до інтенсифікації масообмінних процесів. Підтримання необхідних температурних режимів в циліндричному корпусі 1 здійснюється за рахунок сорочки охолодження 5, відпрацьоване повітря видаляється через витяжну трубу 6 з шибером 7, а оброблене середовище після закінчення технологічного процесу відводиться через патрубок відведення 9. Технічний результат полягає в можливості інтенсифікації процесів масообміну, зменшенні енерговитрат і стисненого повітря на процес аерації та покращенні якості продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Масообмінний апарат, що складається з циліндричного корпусу, барботажної аераційної системи, дифузора, сорочки охолодження, витяжної труби з шибером та патрубків для підведення і відведення середовища, який відрізняється тим, що у внутрішній частині дифузора встановлено вертикальний вал з двома мішалками, лопаті яких мають різні напрямки кутів атаки, а барботажна аераційна система включає центральну і периферійну частини. 1 UA 73053 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
