Дисковий диспергатор

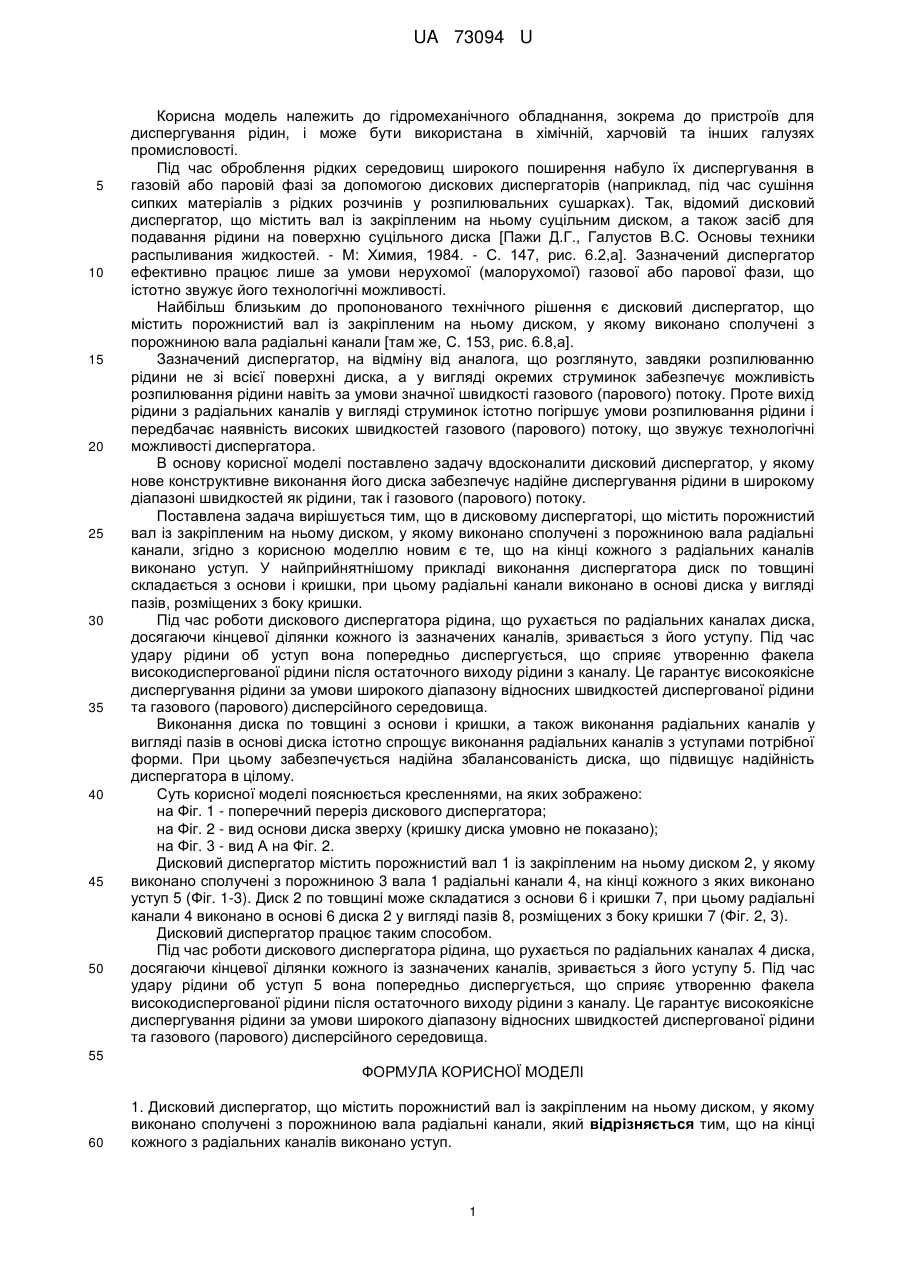

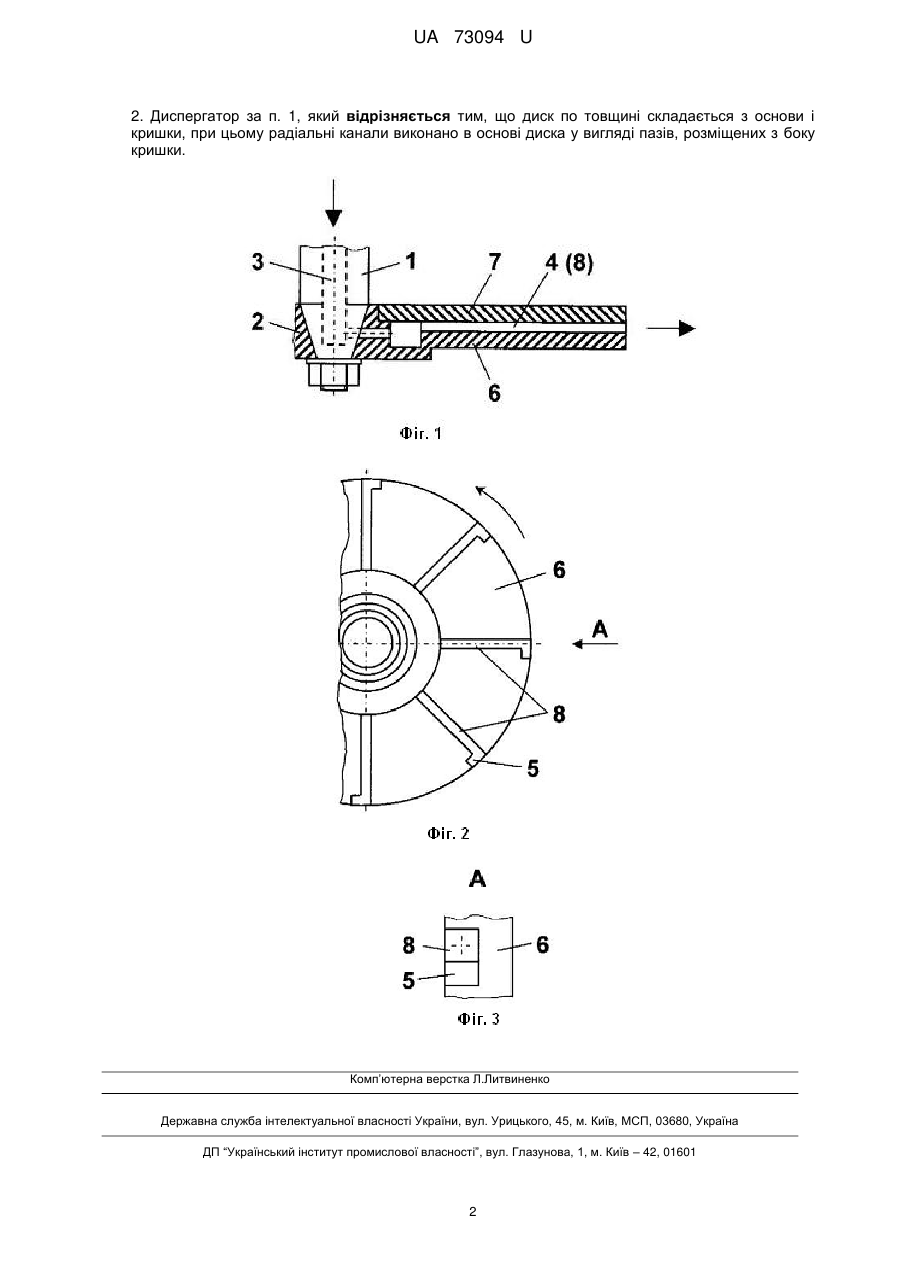

Реферат: Дисковий диспергатор містить порожнистий вал із закріпленим на ньому диском, у якому виконано сполучені з порожниною вала радіальні канали. На кінці кожного з радіальних каналів виконано уступ. UA 73094 U (12) UA 73094 U UA 73094 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідромеханічного обладнання, зокрема до пристроїв для диспергування рідин, і може бути використана в хімічній, харчовій та інших галузях промисловості. Під час оброблення рідких середовищ широкого поширення набуло їх диспергування в газовій або паровій фазі за допомогою дискових диспергаторів (наприклад, під час сушіння сипких матеріалів з рідких розчинів у розпилювальних сушарках). Так, відомий дисковий диспергатор, що містить вал із закріпленим на ньому суцільним диском, а також засіб для подавання рідини на поверхню суцільного диска [Пажи Д.Г., Галустов B.C. Основы техники распыливания жидкостей. - М: Химия, 1984. - С. 147, рис. 6.2,а]. Зазначений диспергатор ефективно працює лише за умови нерухомої (малорухомої) газової або парової фази, що істотно звужує його технологічні можливості. Найбільш близьким до пропонованого технічного рішення є дисковий диспергатор, що містить порожнистий вал із закріпленим на ньому диском, у якому виконано сполучені з порожниною вала радіальні канали [там же, С. 153, рис. 6.8,а]. Зазначений диспергатор, на відміну від аналога, що розглянуто, завдяки розпилюванню рідини не зі всієї поверхні диска, а у вигляді окремих струминок забезпечує можливість розпилювання рідини навіть за умови значної швидкості газового (парового) потоку. Проте вихід рідини з радіальних каналів у вигляді струминок істотно погіршує умови розпилювання рідини і передбачає наявність високих швидкостей газового (парового) потоку, що звужує технологічні можливості диспергатора. В основу корисної моделі поставлено задачу вдосконалити дисковий диспергатор, у якому нове конструктивне виконання його диска забезпечує надійне диспергування рідини в широкому діапазоні швидкостей як рідини, так і газового (парового) потоку. Поставлена задача вирішується тим, що в дисковому диспергаторі, що містить порожнистий вал із закріпленим на ньому диском, у якому виконано сполучені з порожниною вала радіальні канали, згідно з корисною моделлю новим є те, що на кінці кожного з радіальних каналів виконано уступ. У найприйнятнішому прикладі виконання диспергатора диск по товщині складається з основи і кришки, при цьому радіальні канали виконано в основі диска у вигляді пазів, розміщених з боку кришки. Під час роботи дискового диспергатора рідина, що рухається по радіальних каналах диска, досягаючи кінцевої ділянки кожного із зазначених каналів, зривається з його уступу. Під час удару рідини об уступ вона попередньо диспергується, що сприяє утворенню факела високодиспергованої рідини після остаточного виходу рідини з каналу. Це гарантує високоякісне диспергування рідини за умови широкого діапазону відносних швидкостей диспергованої рідини та газового (парового) дисперсійного середовища. Виконання диска по товщині з основи і кришки, а також виконання радіальних каналів у вигляді пазів в основі диска істотно спрощує виконання радіальних каналів з уступами потрібної форми. При цьому забезпечується надійна збалансованість диска, що підвищує надійність диспергатора в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний переріз дискового диспергатора; на Фіг. 2 - вид основи диска зверху (кришку диска умовно не показано); на Фіг. 3 - вид А на Фіг. 2. Дисковий диспергатор містить порожнистий вал 1 із закріпленим на ньому диском 2, у якому виконано сполучені з порожниною 3 вала 1 радіальні канали 4, на кінці кожного з яких виконано уступ 5 (Фіг. 1-3). Диск 2 по товщині може складатися з основи 6 і кришки 7, при цьому радіальні канали 4 виконано в основі 6 диска 2 у вигляді пазів 8, розміщених з боку кришки 7 (Фіг. 2, 3). Дисковий диспергатор працює таким способом. Під час роботи дискового диспергатора рідина, що рухається по радіальних каналах 4 диска, досягаючи кінцевої ділянки кожного із зазначених каналів, зривається з його уступу 5. Під час удару рідини об уступ 5 вона попередньо диспергується, що сприяє утворенню факела високодиспергованої рідини після остаточного виходу рідини з каналу. Це гарантує високоякісне диспергування рідини за умови широкого діапазону відносних швидкостей диспергованої рідини та газового (парового) дисперсійного середовища. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Дисковий диспергатор, що містить порожнистий вал із закріпленим на ньому диском, у якому виконано сполучені з порожниною вала радіальні канали, який відрізняється тим, що на кінці кожного з радіальних каналів виконано уступ. 1 UA 73094 U 2. Диспергатор за п. 1, який відрізняється тим, що диск по товщині складається з основи і кришки, при цьому радіальні канали виконано в основі диска у вигляді пазів, розміщених з боку кришки. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
