Розпилювальна сушарка

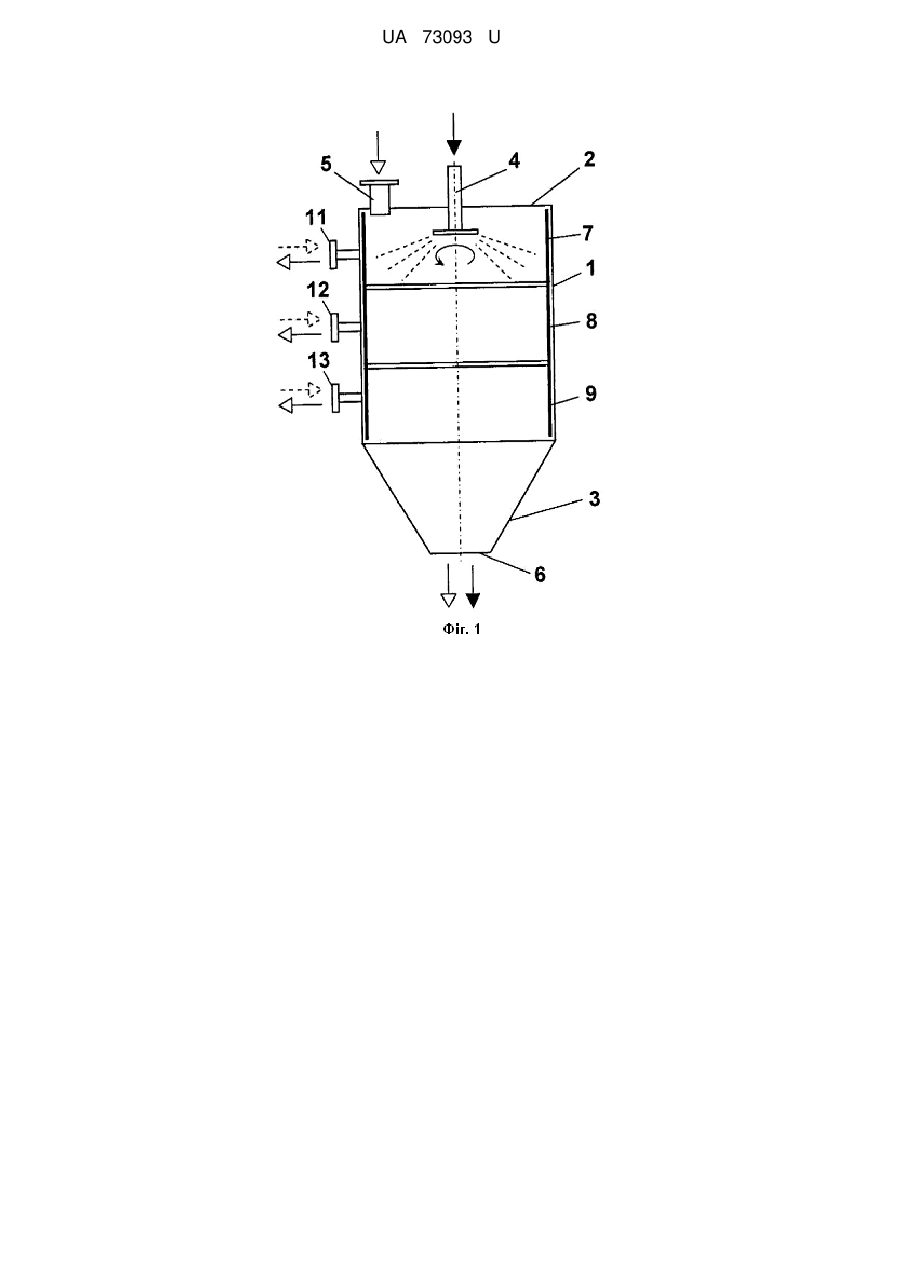

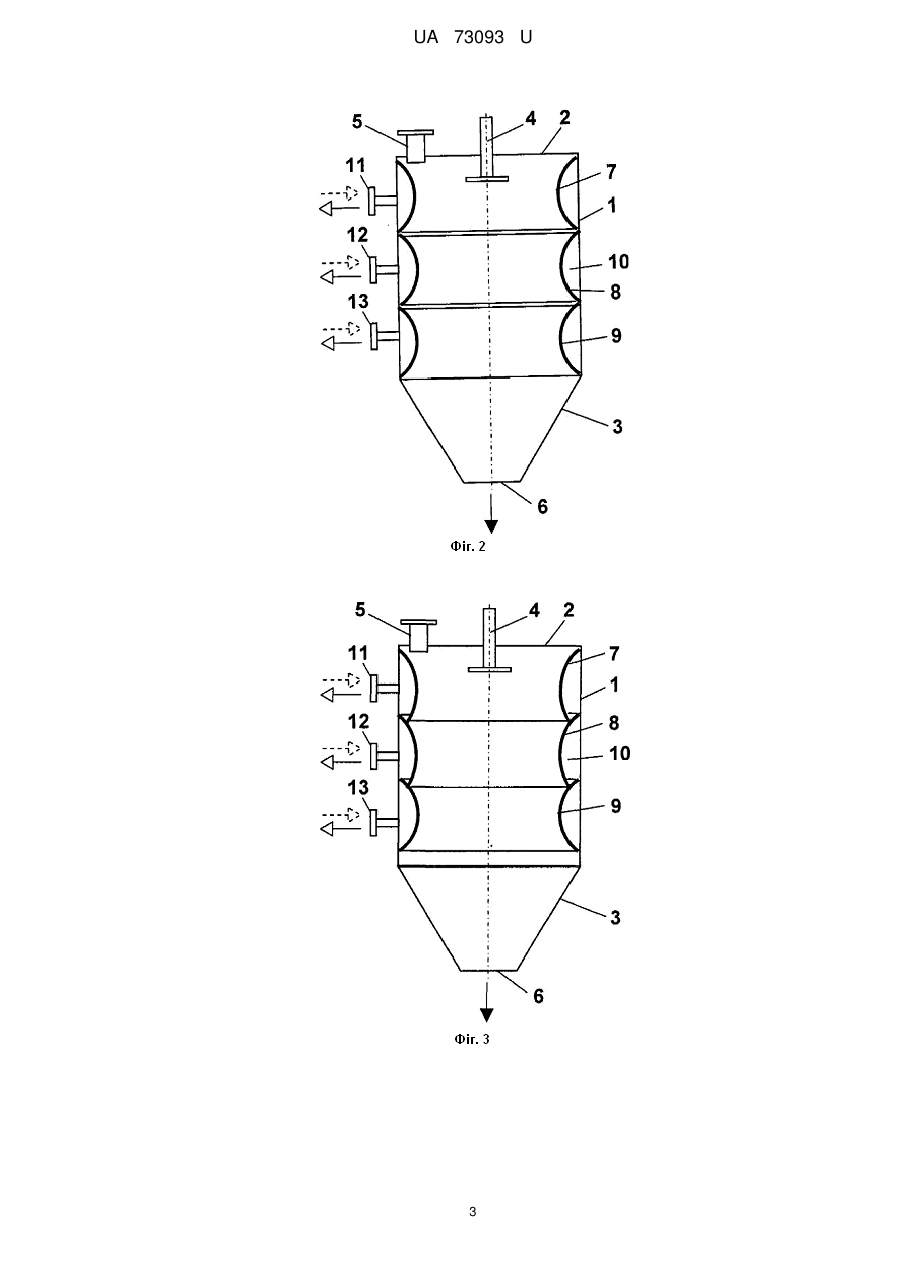

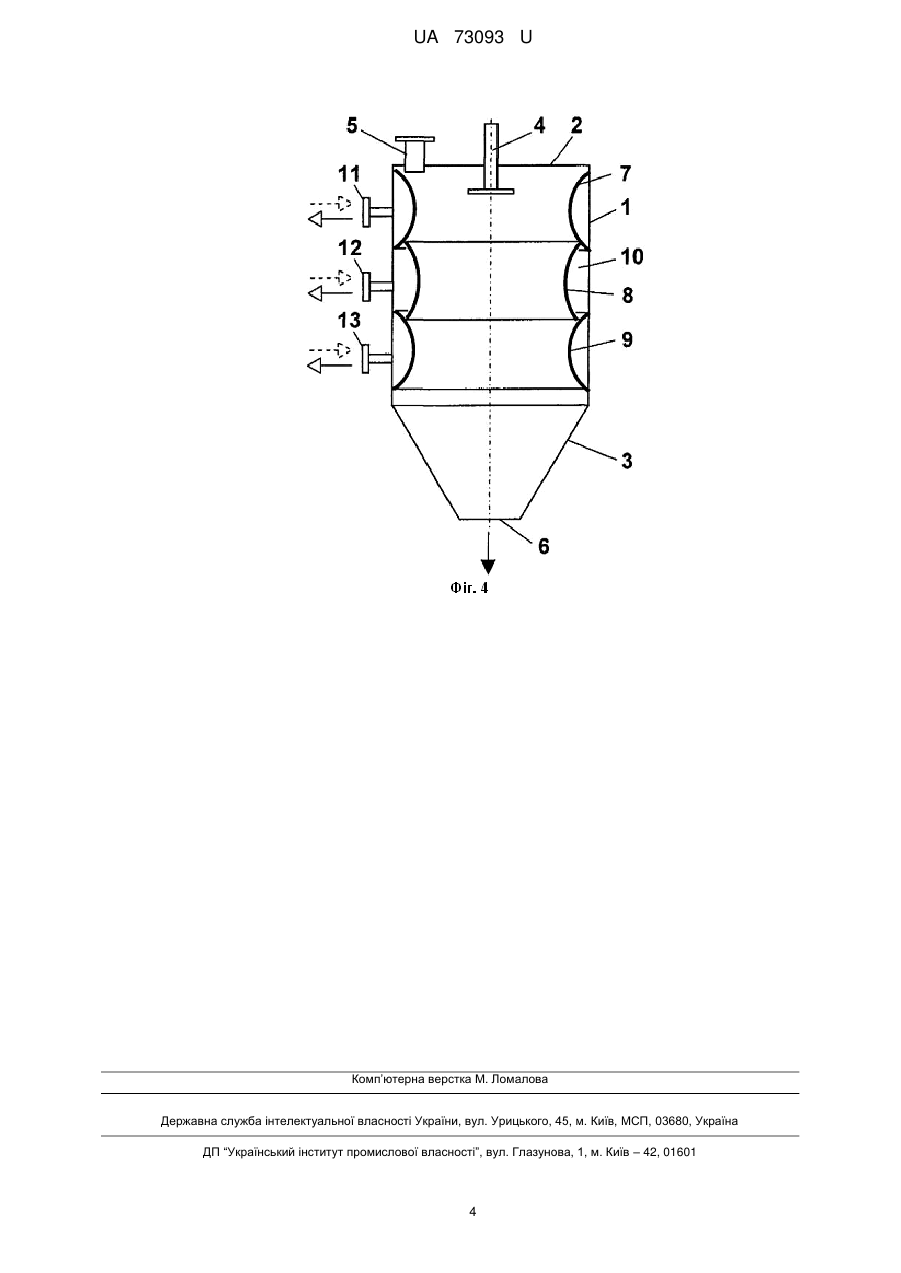

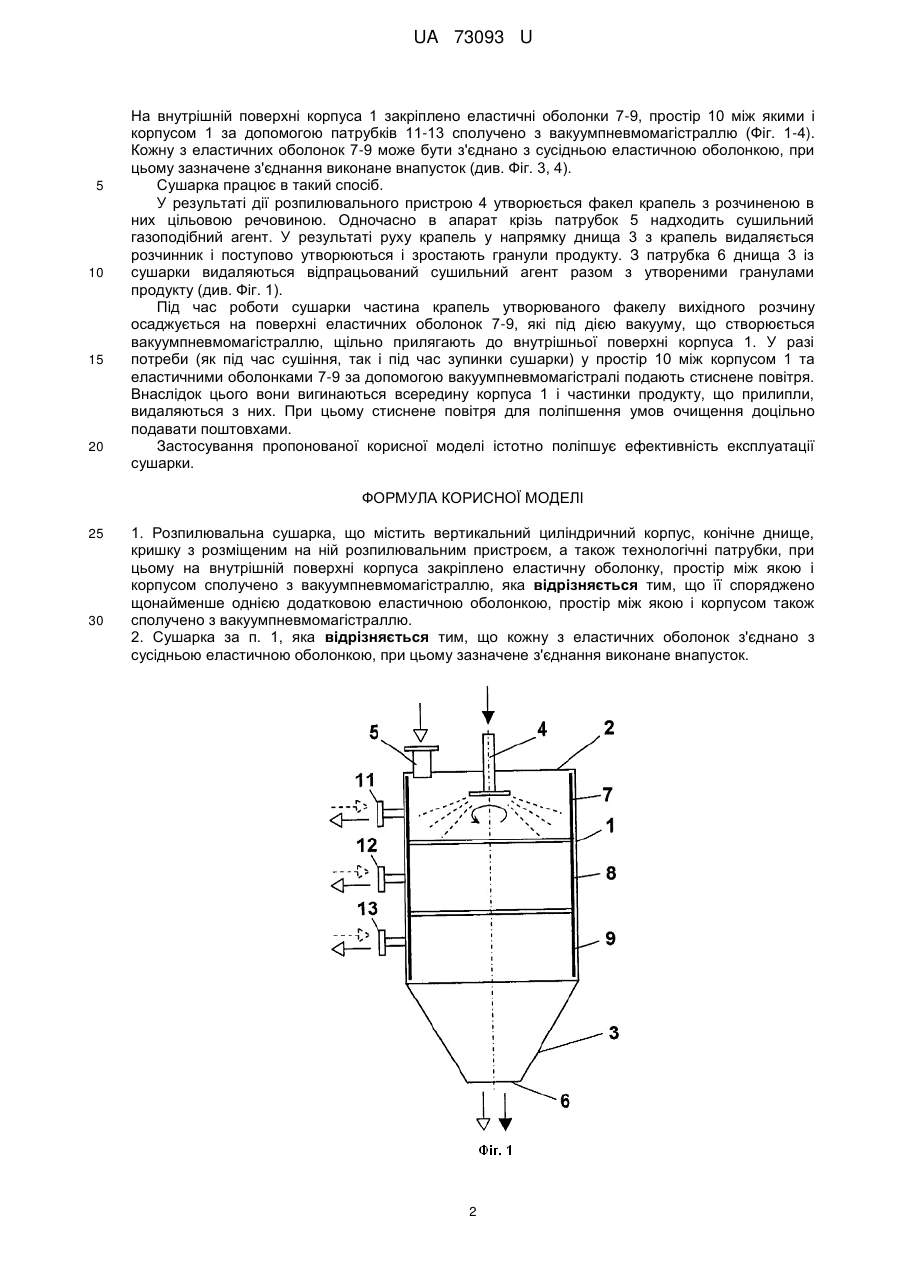

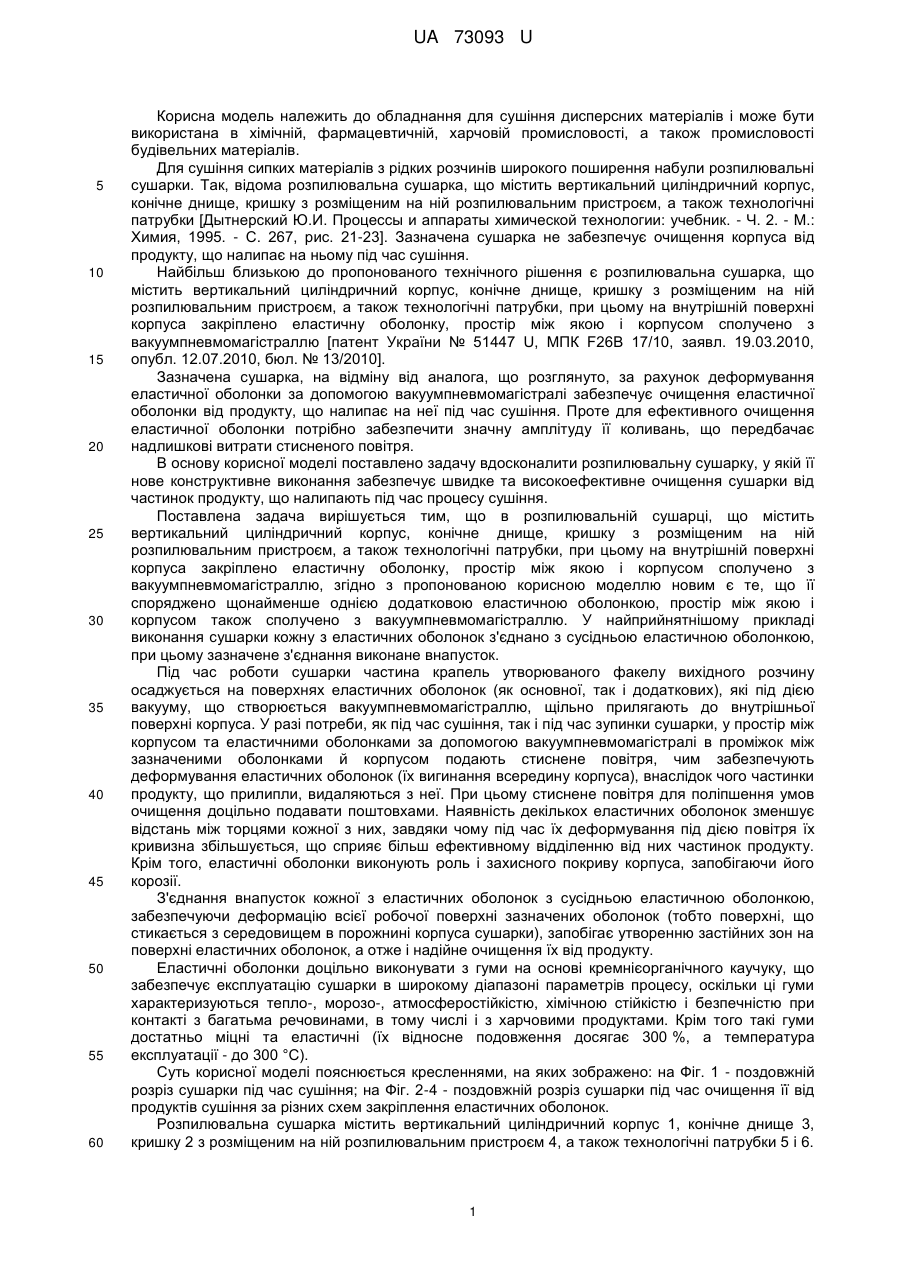

Реферат: Розпилювальна сушарка містить вертикальний циліндричний корпус, конічне днище, кришку, розпилювальний пристрій, технологічні патрубки. На внутрішній поверхні корпуса закріплено щонайменше дві еластичних оболонки, простір між оболонкою і корпусом сполучено з вакуумпневмомагістраллю. UA 73093 U (12) UA 73093 U UA 73093 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для сушіння дисперсних матеріалів і може бути використана в хімічній, фармацевтичній, харчовій промисловості, а також промисловості будівельних матеріалів. Для сушіння сипких матеріалів з рідких розчинів широкого поширення набули розпилювальні сушарки. Так, відома розпилювальна сушарка, що містить вертикальний циліндричний корпус, конічне днище, кришку з розміщеним на ній розпилювальним пристроєм, а також технологічні патрубки [Дытнерский Ю.И. Процессы и аппараты химической технологии: учебник. - Ч. 2. - М.: Химия, 1995. - С. 267, рис. 21-23]. Зазначена сушарка не забезпечує очищення корпуса від продукту, що налипає на ньому під час сушіння. Найбільш близькою до пропонованого технічного рішення є розпилювальна сушарка, що містить вертикальний циліндричний корпус, конічне днище, кришку з розміщеним на ній розпилювальним пристроєм, а також технологічні патрубки, при цьому на внутрішній поверхні корпуса закріплено еластичну оболонку, простір між якою і корпусом сполучено з вакуумпневмомагістраллю [патент України № 51447 U, МПК F26B 17/10, заявл. 19.03.2010, опубл. 12.07.2010, бюл. № 13/2010]. Зазначена сушарка, на відміну від аналога, що розглянуто, за рахунок деформування еластичної оболонки за допомогою вакуумпневмомагістралі забезпечує очищення еластичної оболонки від продукту, що налипає на неї під час сушіння. Проте для ефективного очищення еластичної оболонки потрібно забезпечити значну амплітуду її коливань, що передбачає надлишкові витрати стисненого повітря. В основу корисної моделі поставлено задачу вдосконалити розпилювальну сушарку, у якій її нове конструктивне виконання забезпечує швидке та високоефективне очищення сушарки від частинок продукту, що налипають під час процесу сушіння. Поставлена задача вирішується тим, що в розпилювальній сушарці, що містить вертикальний циліндричний корпус, конічне днище, кришку з розміщеним на ній розпилювальним пристроєм, а також технологічні патрубки, при цьому на внутрішній поверхні корпуса закріплено еластичну оболонку, простір між якою і корпусом сполучено з вакуумпневмомагістраллю, згідно з пропонованою корисною моделлю новим є те, що її споряджено щонайменше однією додатковою еластичною оболонкою, простір між якою і корпусом також сполучено з вакуумпневмомагістраллю. У найприйнятнішому прикладі виконання сушарки кожну з еластичних оболонок з'єднано з сусідньою еластичною оболонкою, при цьому зазначене з'єднання виконане внапусток. Під час роботи сушарки частина крапель утворюваного факелу вихідного розчину осаджується на поверхнях еластичних оболонок (як основної, так і додаткових), які під дією вакууму, що створюється вакуумпневмомагістраллю, щільно прилягають до внутрішньої поверхні корпуса. У разі потреби, як під час сушіння, так і під час зупинки сушарки, у простір між корпусом та еластичними оболонками за допомогою вакуумпневмомагістралі в проміжок між зазначеними оболонками й корпусом подають стиснене повітря, чим забезпечують деформування еластичних оболонок (їх вигинання всередину корпуса), внаслідок чого частинки продукту, що прилипли, видаляються з неї. При цьому стиснене повітря для поліпшення умов очищення доцільно подавати поштовхами. Наявність декількох еластичних оболонок зменшує відстань між торцями кожної з них, завдяки чому під час їх деформування під дією повітря їх кривизна збільшується, що сприяє більш ефективному відділенню від них частинок продукту. Крім того, еластичні оболонки виконують роль і захисного покриву корпуса, запобігаючи його корозії. З'єднання внапусток кожної з еластичних оболонок з сусідньою еластичною оболонкою, забезпечуючи деформацію всієї робочої поверхні зазначених оболонок (тобто поверхні, що стикається з середовищем в порожнині корпуса сушарки), запобігає утворенню застійних зон на поверхні еластичних оболонок, а отже і надійне очищення їх від продукту. Еластичні оболонки доцільно виконувати з гуми на основі кремнієорганічного каучуку, що забезпечує експлуатацію сушарки в широкому діапазоні параметрів процесу, оскільки ці гуми характеризуються тепло-, морозо-, атмосферостійкістю, хімічною стійкістю і безпечністю при контакті з багатьма речовинами, в тому числі і з харчовими продуктами. Крім того такі гуми достатньо міцні та еластичні (їх відносне подовження досягає 300 %, а температура експлуатації - до 300 °C). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз сушарки під час сушіння; на Фіг. 2-4 - поздовжній розріз сушарки під час очищення її від продуктів сушіння за різних схем закріплення еластичних оболонок. Розпилювальна сушарка містить вертикальний циліндричний корпус 1, конічне днище 3, кришку 2 з розміщеним на ній розпилювальним пристроєм 4, а також технологічні патрубки 5 і 6. 1 UA 73093 U 5 10 15 20 На внутрішній поверхні корпуса 1 закріплено еластичні оболонки 7-9, простір 10 між якими і корпусом 1 за допомогою патрубків 11-13 сполучено з вакуумпневмомагістраллю (Фіг. 1-4). Кожну з еластичних оболонок 7-9 може бути з'єднано з сусідньою еластичною оболонкою, при цьому зазначене з'єднання виконане внапусток (див. Фіг. 3, 4). Сушарка працює в такий спосіб. У результаті дії розпилювального пристрою 4 утворюється факел крапель з розчиненою в них цільовою речовиною. Одночасно в апарат крізь патрубок 5 надходить сушильний газоподібний агент. У результаті руху крапель у напрямку днища 3 з крапель видаляється розчинник і поступово утворюються і зростають гранули продукту. З патрубка 6 днища 3 із сушарки видаляються відпрацьований сушильний агент разом з утвореними гранулами продукту (див. Фіг. 1). Під час роботи сушарки частина крапель утворюваного факелу вихідного розчину осаджується на поверхні еластичних оболонок 7-9, які під дією вакууму, що створюється вакуумпневмомагістраллю, щільно прилягають до внутрішньої поверхні корпуса 1. У разі потреби (як під час сушіння, так і під час зупинки сушарки) у простір 10 між корпусом 1 та еластичними оболонками 7-9 за допомогою вакуумпневмомагістралі подають стиснене повітря. Внаслідок цього вони вигинаються всередину корпуса 1 і частинки продукту, що прилипли, видаляються з них. При цьому стиснене повітря для поліпшення умов очищення доцільно подавати поштовхами. Застосування пропонованої корисної моделі істотно поліпшує ефективність експлуатації сушарки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Розпилювальна сушарка, що містить вертикальний циліндричний корпус, конічне днище, кришку з розміщеним на ній розпилювальним пристроєм, а також технологічні патрубки, при цьому на внутрішній поверхні корпуса закріплено еластичну оболонку, простір між якою і корпусом сполучено з вакуумпневмомагістраллю, яка відрізняється тим, що її споряджено щонайменше однією додатковою еластичною оболонкою, простір між якою і корпусом також сполучено з вакуумпневмомагістраллю. 2. Сушарка за п. 1, яка відрізняється тим, що кожну з еластичних оболонок з'єднано з сусідньою еластичною оболонкою, при цьому зазначене з'єднання виконане внапусток. 2 UA 73093 U 3 UA 73093 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
