Дисковий екструдер-диспергатор

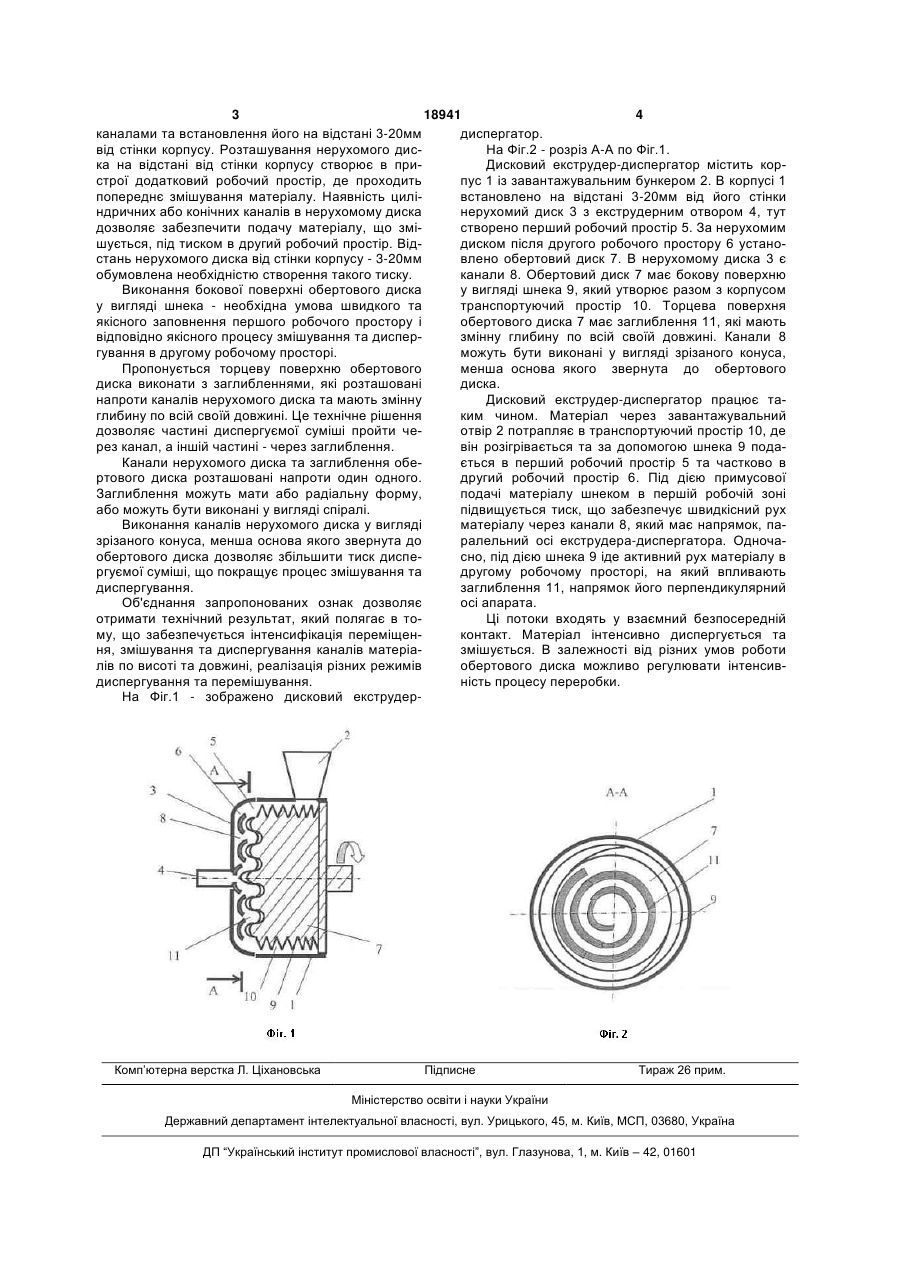

1. Дисковий екструдер-диспергатор, що містить корпус із завантажувальним бункером, нерухомий диск з екструзійним отвором, обертовий диск, який утворює з нерухомим диском робочий 3 18941 4 каналами та встановлення його на відстані 3-20мм диспергатор. від стінки корпусу. Розташування нерухомого дисНа Фіг.2 - розріз А-А по Фіг.1. ка на відстані від стінки корпусу створює в приДисковий екструдер-диспергатор містить корстрої додатковий робочий простір, де проходить пус 1 із завантажувальним бункером 2. В корпусі 1 попереднє змішування матеріалу. Наявність цилівстановлено на відстані 3-20мм від його стінки ндричних або конічних каналів в нерухомому диска нерухомий диск 3 з екструдерним отвором 4, тут дозволяє забезпечити подачу матеріалу, що змістворено перший робочий простір 5. За нерухомим шується, під тиском в другий робочий простір. Віддиском після другого робочого простору 6 устаностань нерухомого диска від стінки корпусу - 3-20мм влено обертовий диск 7. В нерухомому диска 3 є обумовлена необхідністю створення такого тиску. канали 8. Обертовий диск 7 має бокову поверхню Виконання бокової поверхні обертового диска у вигляді шнека 9, який утворює разом з корпусом у вигляді шнека - необхідна умова швидкого та транспортуючий простір 10. Торцева поверхня якісного заповнення першого робочого простору і обертового диска 7 має заглиблення 11, які мають відповідно якісного процесу змішування та дисперзмінну глибину по всій своїй довжині. Канали 8 гування в другому робочому просторі. можуть бути виконані у вигляді зрізаного конуса, Пропонується торцеву поверхню обертового менша основа якого звернута до обертового диска виконати з заглибленнями, які розташовані диска. напроти каналів нерухомого диска та мають змінну Дисковий екструдер-диспергатор працює таглибину по всій своїй довжині. Це технічне рішення ким чином. Матеріал через завантажувальний дозволяє частині диспергуємої суміші пройти чеотвір 2 потрапляє в транспортуючий простір 10, де рез канал, а іншій частині - через заглиблення. він розігрівається та за допомогою шнека 9 подаКанали нерухомого диска та заглиблення обеється в перший робочий простір 5 та частково в ртового диска розташовані напроти один одного. другий робочий простір 6. Під дією примусової Заглиблення можуть мати або радіальну форму, подачі матеріалу шнеком в першій робочій зоні або можуть бути виконані у вигляді спіралі. підвищується тиск, що забезпечує швидкісний рух Виконання каналів нерухомого диска у вигляді матеріалу через канали 8, який має напрямок, пазрізаного конуса, менша основа якого звернута до ралельний осі екструдера-диспергатора. Одночаобертового диска дозволяє збільшити тиск диспесно, під дією шнека 9 іде активний рух матеріалу в ргуємої суміші, що покращує процес змішування та другому робочому просторі, на який впливають диспергування. заглиблення 11, напрямок його перпендикулярний Об'єднання запропонованих ознак дозволяє осі апарата. отримати технічний результат, який полягає в тоЦі потоки входять у взаємний безпосередній му, що забезпечується інтенсифікація переміщенконтакт. Матеріал інтенсивно диспергується та ня, змішування та диспергування каналів матеріазмішується. В залежності від різних умов роботи лів по висоті та довжині, реалізація різних режимів обертового диска можливо регулювати інтенсивдиспергування та перемішування. ність процесу переробки. На Фіг.1 - зображено дисковий екструдер Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
