Пристрій для репозиції діафізарних переломів довгих кісток кінцівок

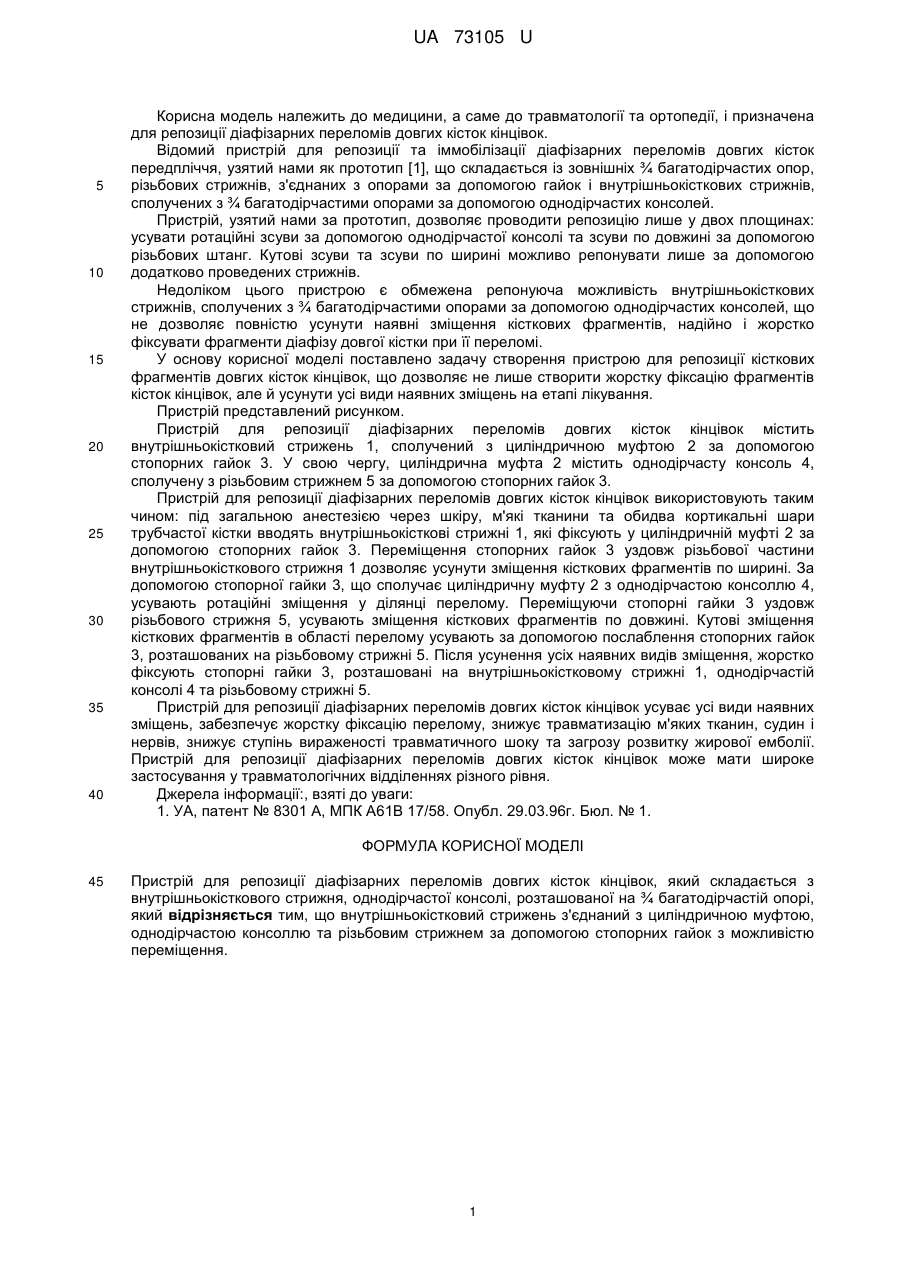

Реферат: UA 73105 U UA 73105 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до травматології та ортопедії, і призначена для репозиції діафізарних переломів довгих кісток кінцівок. Відомий пристрій для репозиції та іммобілізації діафізарних переломів довгих кісток передпліччя, узятий нами як прототип [1], що складається із зовнішніх ¾ багатодірчастих опор, різьбових стрижнів, з'єднаних з опорами за допомогою гайок і внутрішньокісткових стрижнів, сполучених з ¾ багатодірчастими опорами за допомогою однодірчастих консолей. Пристрій, узятий нами за прототип, дозволяє проводити репозицію лише у двох площинах: усувати ротаційні зсуви за допомогою однодірчастої консолі та зсуви по довжині за допомогою різьбових штанг. Кутові зсуви та зсуви по ширині можливо репонувати лише за допомогою додатково проведених стрижнів. Недоліком цього пристрою є обмежена репонуюча можливість внутрішньокісткових стрижнів, сполучених з ¾ багатодірчастими опорами за допомогою однодірчастих консолей, що не дозволяє повністю усунути наявні зміщення кісткових фрагментів, надійно і жорстко фіксувати фрагменти діафізу довгої кістки при її переломі. У основу корисної моделі поставлено задачу створення пристрою для репозиції кісткових фрагментів довгих кісток кінцівок, що дозволяє не лише створити жорстку фіксацію фрагментів кісток кінцівок, але й усунути усі види наявних зміщень на етапі лікування. Пристрій представлений рисунком. Пристрій для репозиції діафізарних переломів довгих кісток кінцівок містить внутрішньокістковий стрижень 1, сполучений з циліндричною муфтою 2 за допомогою стопорних гайок 3. У свою чергу, циліндрична муфта 2 містить однодірчасту консоль 4, сполучену з різьбовим стрижнем 5 за допомогою стопорних гайок 3. Пристрій для репозиції діафізарних переломів довгих кісток кінцівок використовують таким чином: під загальною анестезією через шкіру, м'які тканини та обидва кортикальні шари трубчастої кістки вводять внутрішньокісткові стрижні 1, які фіксують у циліндричній муфті 2 за допомогою стопорних гайок 3. Переміщення стопорних гайок 3 уздовж різьбової частини внутрішньокісткового стрижня 1 дозволяє усунути зміщення кісткових фрагментів по ширині. За допомогою стопорної гайки 3, що сполучає циліндричну муфту 2 з однодірчастою консоллю 4, усувають ротаційні зміщення у ділянці перелому. Переміщуючи стопорні гайки 3 уздовж різьбового стрижня 5, усувають зміщення кісткових фрагментів по довжині. Кутові зміщення кісткових фрагментів в області перелому усувають за допомогою послаблення стопорних гайок 3, розташованих на різьбовому стрижні 5. Після усунення усіх наявних видів зміщення, жорстко фіксують стопорні гайки 3, розташовані на внутрішньокістковому стрижні 1, однодірчастій консолі 4 та різьбовому стрижні 5. Пристрій для репозиції діафізарних переломів довгих кісток кінцівок усуває усі види наявних зміщень, забезпечує жорстку фіксацію перелому, знижує травматизацію м'яких тканин, судин і нервів, знижує ступінь вираженості травматичного шоку та загрозу розвитку жирової емболії. Пристрій для репозиції діафізарних переломів довгих кісток кінцівок може мати широке застосування у травматологічних відділеннях різного рівня. Джерела інформації:, взяті до уваги: 1. УА, патент № 8301 А, МПК А61В 17/58. Опубл. 29.03.96г. Бюл. № 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для репозиції діафізарних переломів довгих кісток кінцівок, який складається з внутрішньокісткового стрижня, однодірчастої консолі, розташованої на ¾ багатодірчастій опорі, який відрізняється тим, що внутрішньокістковий стрижень з'єднаний з циліндричною муфтою, однодірчастою консоллю та різьбовим стрижнем за допомогою стопорних гайок з можливістю переміщення. 1 UA 73105 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
