Неканцерогенна добавка, що інгібує корозію, розчин, який її містить, та виріб з металевою основою, яка має покриття, що інгібує корозію

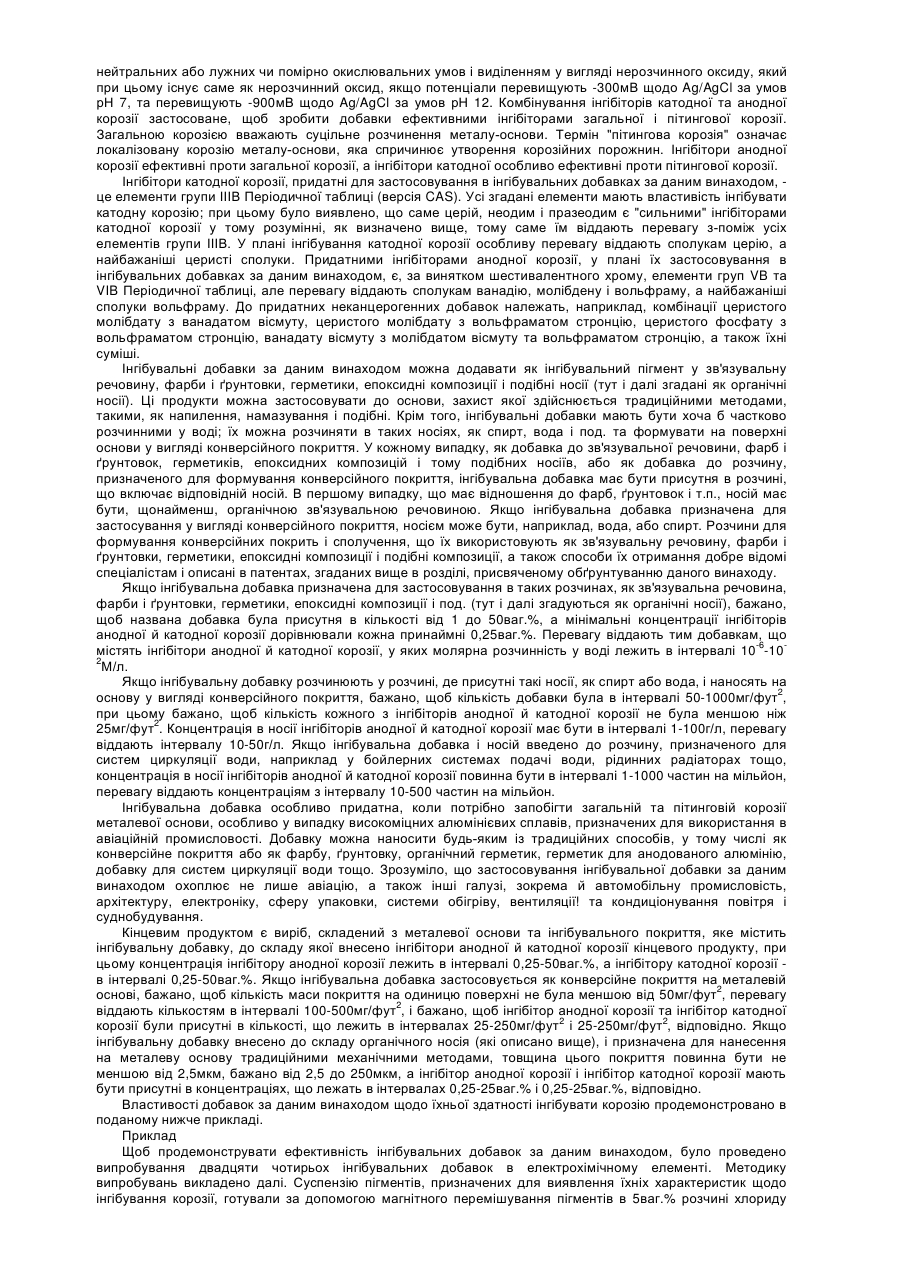

1. Неканцерогенна добавка, що інгібує корозію, яка містить інгібітор анодної корозії і інгібітор катодної корозії, причому інгібітором анодної корозії є сполука, якій властиві розчинність у лужному середовищі та, в результаті відновлення, виділення з розчину в осад, що є нерозчинним оксидом за відновлювальних умов у нейтральному й кислому середовищі, і існує як нерозчинний оксид при потенціалах, які не перевищують -600 мВ щодо Ag/AgCl при значені рН 7, і не перевищують -300 мВ щодо Ag/AgCl при значені рН 2, а інгібітором катодної корозії є сполука, якій властиві розчинність у кислому середовищі, а внаслідок зміни валентності - виділення з розчину в осад у вигляді оксиду, що є нерозчинним у нейтральному й лужному середовищі, а також за помірно окислювальних умов, і який існує як нерозчинний оксид при потенціалах, більших ніж -300 мВ щодо Ag/AgCl при значені рН 7, та більших ніж -900 мВ щодо Ag/AgCl при значені рН 12.

2. Неканцерогенна добавка, що інгібує корозію за п. 1, яка відрізняється тим, що інгібітор анодної корозії вибрано з групи, яка містить сполуки ванадію, молібдену, вольфраму та їхні суміші.

3. Неканцерогенна добавка, що інгібує корозію за п. 2, яка відрізняється тим, що інгібітором анодної корозії є сполука вольфраму.

4. Неканцерогенна добавка, що інгібує корозію за п. 3, яка відрізняється тим, що інгібітором анодної корозії є вольфрамат.

5. Неканцерогенна добавка, що інгібує корозію за п. 1, яка відрізняється тим, що інгібітором катодної корозії є сполука елементу, який вибрано з елементів групи IIIB Періодичної системи елементів.

6. Неканцерогенна добавка, що інгібує корозію за п. 1, яка відрізняється тим, що інгібітором катодної корозії є речовина, вибрана з групи, яка містить церій, неодим, празеодим та їхні суміші.

7. Неканцерогенна добавка, що інгібує корозію за п. 1, яка відрізняється тим, що  інгібітором катодної корозії є сполука церію.

8. Неканцерогенна добавка, що інгібує корозію за п. 1, яка відрізняється тим, що інгібітором катодної корозії є цериста сполука.

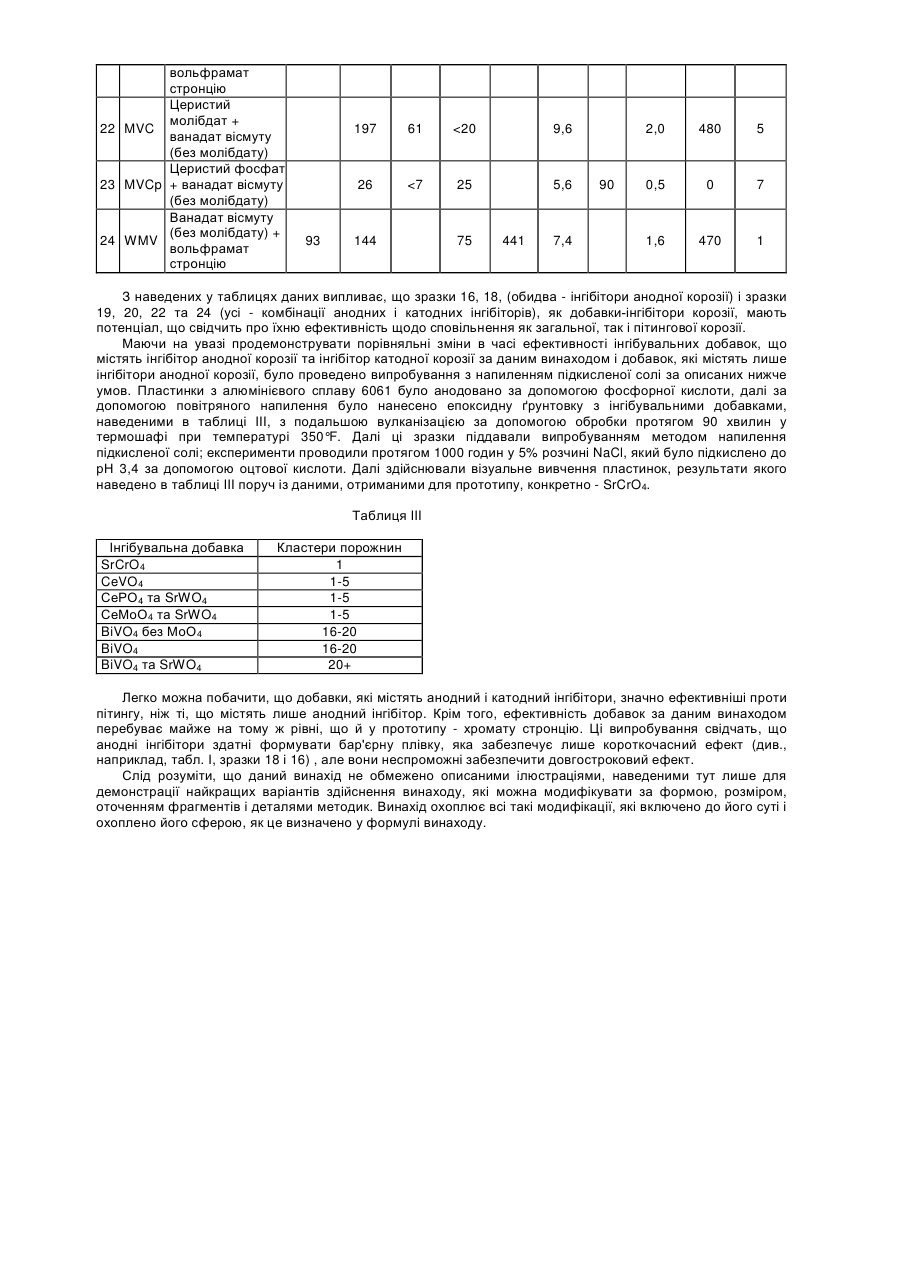

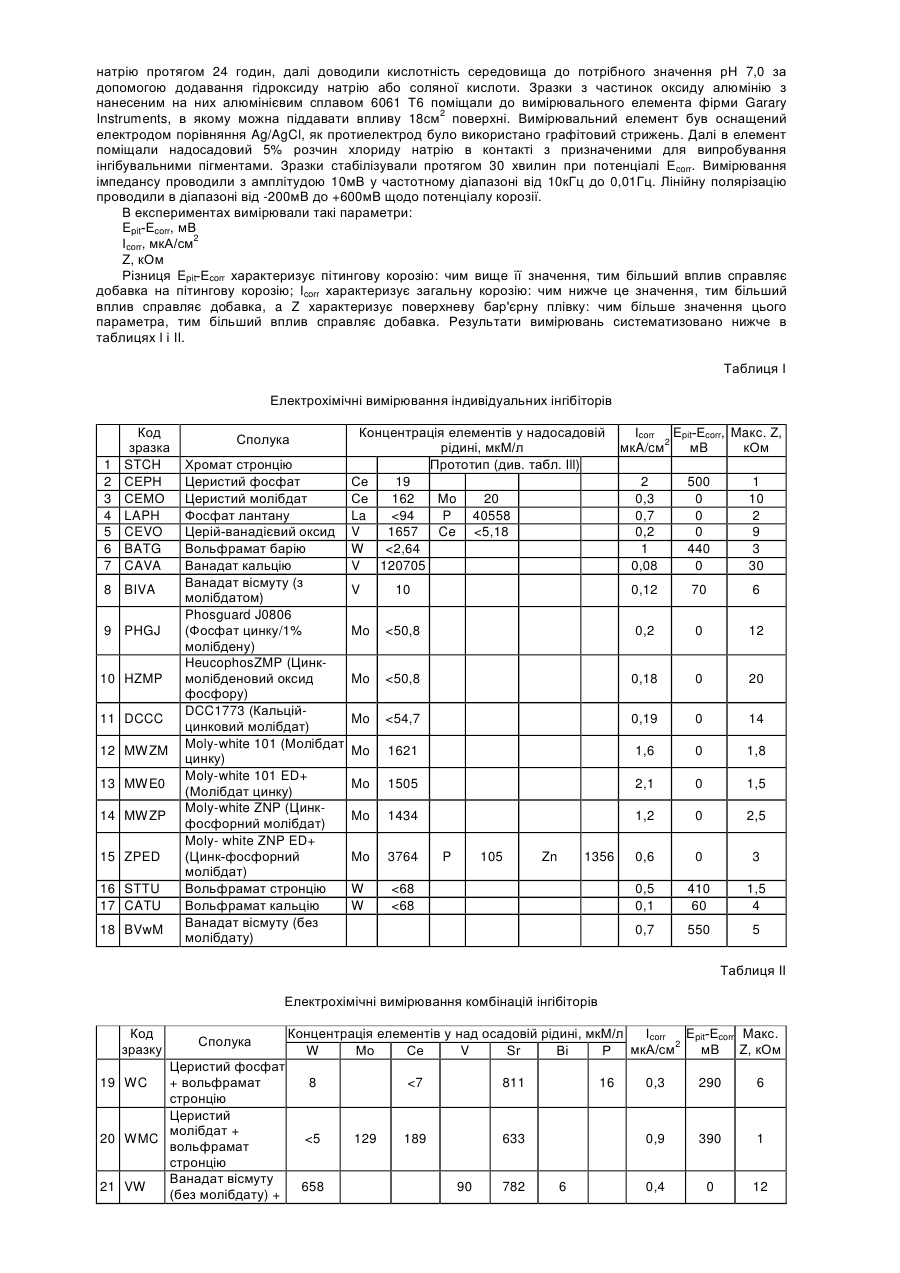

9. Неканцерогенна добавка, що інгібує корозію за п. 1, яка відрізняється тим, що добавку вибрано з групи, яка містить комбінації церистого молібдату з ванадатом вісмуту, церистого молібдату з вольфраматом стронцію, церистого фосфату з вольфраматом стронцію, ванадату вісмуту з молібдатом вісмуту та вольфраматом стронцію, а також їхні суміші.

10. Розчин, що інгібує корозію, який містить принаймні носій та добавку, що інгібує корозію за будь-яким із наведених вище пунктів.

11. Розчин, що інгібує корозію за п. 10, який відрізняється тим, що інгібітор анодної корозії присутній у кількості принаймні 0,001 г/л, а інгібітор катодної корозії присутній у кількості принаймні 0,001 г/л.

12. Розчин, що інгібує корозію за п. 11, який відрізняється тим, що інгібітор анодної корозії присутній у кількості від 0,01 г/л до 0,5 г/л, а інгібітор катодної корозії присутній у кількості від 0,01 г/л до 0,5 г/л.

13. Розчин, що інгібує корозію за п. 11, який відрізняється тим, що інгібітор анодної корозії присутній у кількості від 1 г/л до 100 г/л , а інгібітор катодної корозії присутній у кількості від 1 г/л до 100 г/л.

14. Розчин, що інгібує корозію за п. 11, який відрізняється тим, що інгібітор анодної корозії присутній у кількості від 10 г/л до 50 г/л, а інгібітор катодної корозії присутній у кількості від 10 г/л до 50 г/л.

15. Розчин, що інгібує корозію за п. 10, який відрізняється тим, що носій містить принаймні органічний зв’язувальний агент.

16. Розчин, що інгібує корозію за п. 10, який відрізняється тим, що носій містить воду або спирт та їхні суміші.

17. Виріб з металевою основою, яка має покриття, що інгібує корозію, до складу якого входить добавка, що інгібує корозію за будь-яким із пп. 1-9.

18. Виріб за пунктом 17, який відрізняється тим, що інгібітор анодної корозії присутній в покритті, що інгібує корозію, в кількості від близько 0,25 до 50 мас.%, а інгібітор катодної корозії присутній у кількості від близько 0,25 до 50 мас.%.

19. Виріб за пунктом 17, який відрізняється тим, що згаданим покриттям є конверсійне покриття.

20. Виріб за пунктом 19, який відрізняється тим, що інгібітор анодної корозії присутній в покритті, що інгібує корозію, в кількості від близько 270 до 2700 мг/м2, а інгібітор катодної корозії присутній у кількості від близько 270 до 2700 мг/м2.
