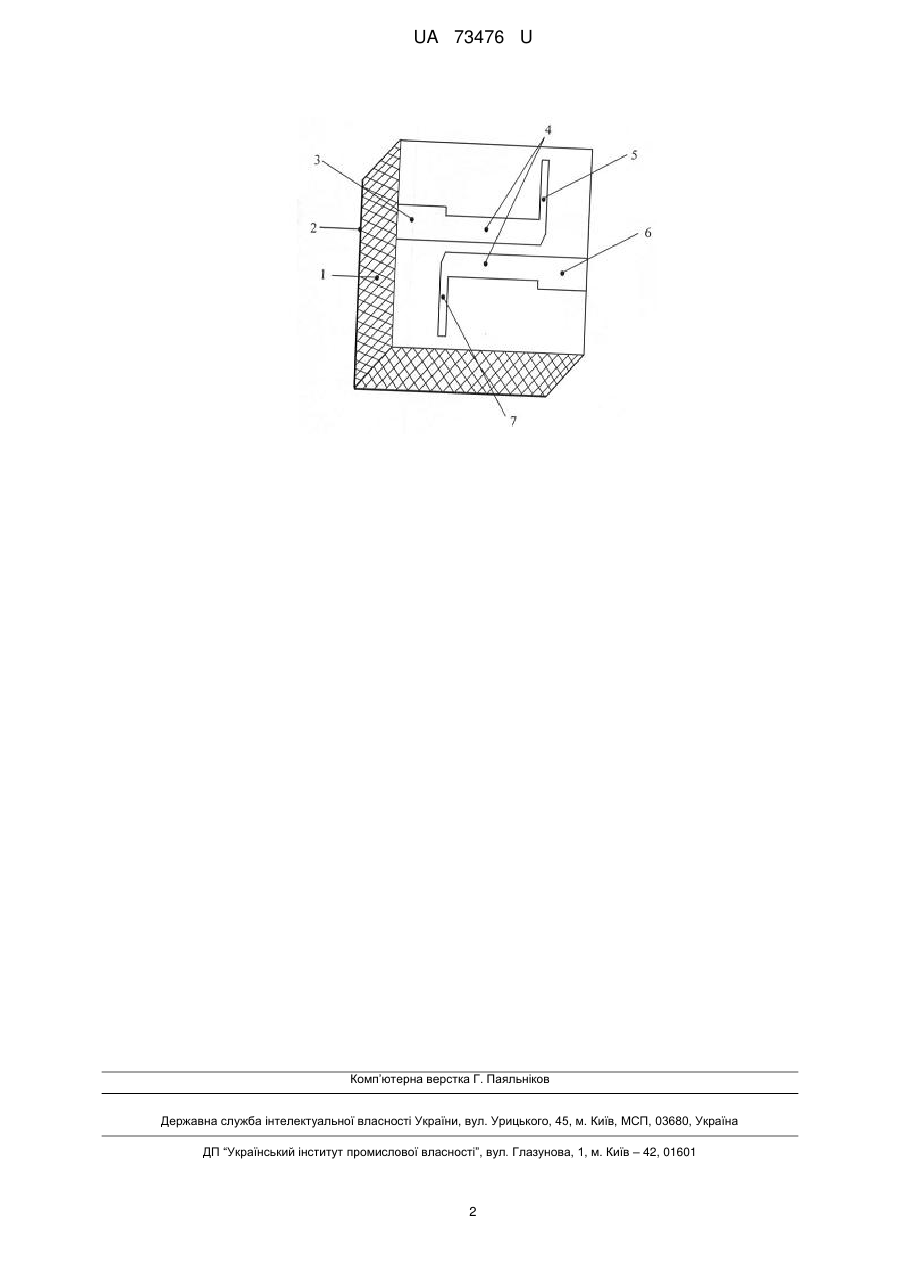

Двосмугова резонаторна секція на зв’язаних смужкових лініях

Реферат: UA 73476 U UA 73476 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до радіотехніки, зокрема до мікрохвильової техніки, конкретніше до елементів смугово-пропускаючих фільтрів, які забезпечують одночасну фільтрацію сигналів надвисокої частоти в двох заданих смугах частот. Найближчим за технічною суттю є двосмугова резонаторна секція на зв'язаних лініях передачі, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - дві паралельні різні двоступінчасті зв'язані мікросмужкові лінії, два діагональнопротилежні кінці яких під'єднано до вхідної і вихідної мікросмужкових ліній, а два інші діагонально-протилежні кінці яких є вільними [Y.P. Zhang, М. Sun. Dual-band microstrip bandpass filter using stepped-impedance resonators with new coupling schemes. IEEE Transactions on Microwave Theory and Techniques, vol. 54, № 10, 2006, Р. 3779-3785]. Використання у такій двосмуговій резонаторній секції зв'язаних ступінчастих мікросмужкових ліній різної ширини з електромагнітним зв'язком ускладнює процес проектування смугових фільтрів на їх базі. В основу корисної моделі поставлено задачу створити двосмугову резонаторну секцію, використання в якій додаткових елементів у вигляді відрізків одиночної лінії дозволило б забезпечити передачу високочастотних сигналів одночасно у двох різних смугах частот при спрощенні конструкції. Поставлена задача вирішується тим, що є двосмугова резонаторна секція на зв'язаних лініях, до складу якої входять діелектрична підкладка, на одній стороні якої розміщено металевий екран, а на іншій - дві розміщені паралельно однакові зв'язані мікросмужкові лінії передачі, два діагонально-протилежні кінці яких під'єднано до вхідної і вихідної мікросмужкових ліній, згідно з корисною моделлю, містить два додаткові відрізки одиночної мікросмужкової лінії, які одним кінцем під'єднані до двох інших діагонально-протилежних кінців зв'язаних ліній, а другий кінець яких є вільним (розімкненим). Таке введення додаткових відрізків, які забезпечують проходження сигналів з входу на вихід резонаторної секції тільки у двох заданих частотних смугах при заданому рівні узгодження, спрощує конструкцію порівняно з використанням інших схемних рішень. На кресленні зображено двосмугову резонаторну секцію на зв'язаних лініях, де 1 діелектрична підкладка; 2 - металевий екран; 3 - вхідна лінія передачі; 4 - зв'язані мікросмужкові лінії передачі; 5,7 - відрізки одиночної лінії передачі; 6 - вихідна лінія передачі. Двосмугова резонаторна секція на зв'язаних лініях передачі містить діелектричну підкладку 1, на одній стороні якої розміщено металевий екран 2, а на іншій - вхідну мікросмужкову лінію 3, з'єднану з одною із двох зв'язаних мікросмужкових ліній 4, до протилежного кінця якої під'єднано відрізок одиночної мікросмужкової лінії 5, друга із зв'язаних мікросмужкових ліній 4 в свою чергу одним кінцем під'єднана до вихідної мікросмужкової лінії 6, а другим кінцем - до другого відрізка одиночної мікросмужкової лінії 7. Пристрій працює наступним чином. Високочастотний сигнал подається на вхідну мікросмужкову лінію 3, далі розподіляється між зв'язаними мікросмужковими лініями 4 і поширюється по них в напрямку додаткових відрізків одиночних мікросмужкових ліній 5 та 7. Відбиті від розімкнених кінців цих відрізків сигнали з певною фазовою затримкою складаються у вихідній мікросмужковій лінії 6. Рівень сумарного сигналу залежить від їхніх фазових співвідношень, які в свою чергу залежать від довжини та значень хвильових опорів відрізків як одиночних, так і зв'язаних ліній. Для забезпечення синфазності складових вихідного сигналу на одній і другій робочих частотах f1, f2 довжина відрізка зв'язаних мікросмужкових ліній 4, а також відрізків одиночних ліній 5,7 повинна дорівнювати чверті довжини хвилі на середній частоті fo= (f1+f2)/2. Необхідні значення хвильового опору додаткових відрізків 5,7 (ширини смужки) вибираються в залежності від значень хвильових опорів мод синфазного і протифазного збудження використаного відрізка зв'язаних ліній 4 (ширини смужок, відстані між ними). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Двосмугова резонаторна секція на зв'язаних лініях передачі, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - дві паралельні однакові зв'язані мікросмужкові лінії передачі, два діагонально-протилежні кінці яких під'єднано до вхідної і вихідної мікросмужкових ліній, яка відрізняється тим, що містить два додаткові відрізки одиночної мікросмужкової лінії, які одним кінцем під'єднані до двох інших діагональнопротилежних кінців зв'язаних ліній, а другий кінець яких є вільним. 1 UA 73476 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
