Ротаційний плуг

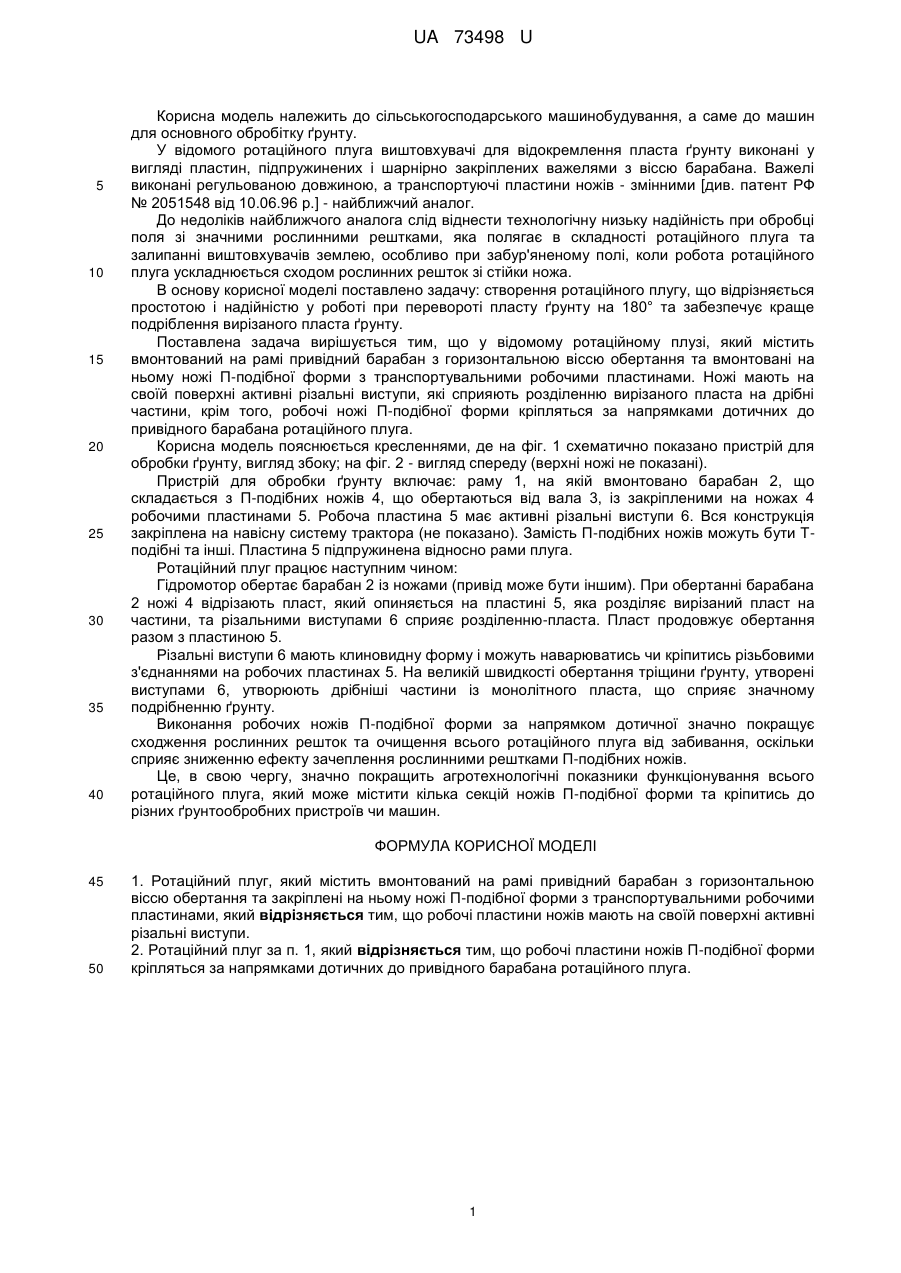

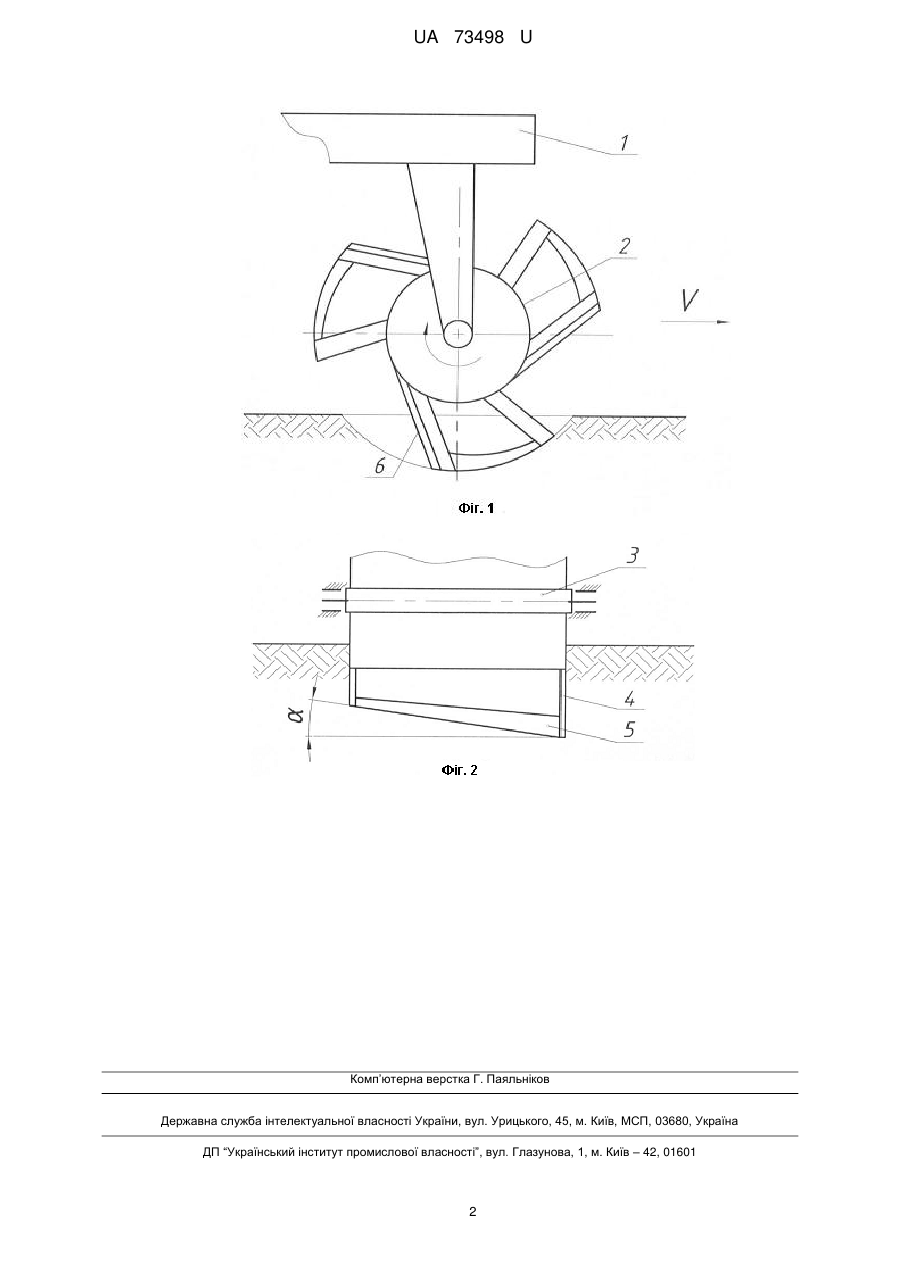

Реферат: Ротаційний плуг, в якому робочі пластини ножів мають на своїй поверхні активні різальні виступи. UA 73498 U (54) РОТАЦІЙНИЙ ПЛУГ UA 73498 U UA 73498 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для основного обробітку ґрунту. У відомого ротаційного плуга виштовхувачі для відокремлення пласта ґрунту виконані у вигляді пластин, підпружинених і шарнірно закріплених важелями з віссю барабана. Важелі виконані регульованою довжиною, а транспортуючі пластини ножів - змінними [див. патент РФ № 2051548 від 10.06.96 р.] - найближчий аналог. До недоліків найближчого аналога слід віднести технологічну низьку надійність при обробці поля зі значними рослинними рештками, яка полягає в складності ротаційного плуга та залипанні виштовхувачів землею, особливо при забур'яненому полі, коли робота ротаційного плуга ускладнюється сходом рослинних решток зі стійки ножа. В основу корисної моделі поставлено задачу: створення ротаційного плугу, що відрізняється простотою і надійністю у роботі при перевороті пласту ґрунту на 180° та забезпечує краще подріблення вирізаного пласта ґрунту. Поставлена задача вирішується тим, що у відомому ротаційному плузі, який містить вмонтований на рамі привідний барабан з горизонтальною віссю обертання та вмонтовані на ньому ножі П-подібної форми з транспортувальними робочими пластинами. Ножі мають на своїй поверхні активні різальні виступи, які сприяють розділенню вирізаного пласта на дрібні частини, крім того, робочі ножі П-подібної форми кріпляться за напрямками дотичних до привідного барабана ротаційного плуга. Корисна модель пояснюється кресленнями, де на фіг. 1 схематично показано пристрій для обробки ґрунту, вигляд збоку; на фіг. 2 - вигляд спереду (верхні ножі не показані). Пристрій для обробки ґрунту включає: раму 1, на якій вмонтовано барабан 2, що складається з П-подібних ножів 4, що обертаються від вала 3, із закріпленими на ножах 4 робочими пластинами 5. Робоча пластина 5 має активні різальні виступи 6. Вся конструкція закріплена на навісну систему трактора (не показано). Замість П-подібних ножів можуть бути Тподібні та інші. Пластина 5 підпружинена відносно рами плуга. Ротаційний плуг працює наступним чином: Гідромотор обертає барабан 2 із ножами (привід може бути іншим). При обертанні барабана 2 ножі 4 відрізають пласт, який опиняється на пластині 5, яка розділяє вирізаний пласт на частини, та різальними виступами 6 сприяє розділенню-пласта. Пласт продовжує обертання разом з пластиною 5. Різальні виступи 6 мають клиновидну форму і можуть наварюватись чи кріпитись різьбовими з'єднаннями на робочих пластинах 5. На великій швидкості обертання тріщини ґрунту, утворені виступами 6, утворюють дрібніші частини із монолітного пласта, що сприяє значному подрібненню ґрунту. Виконання робочих ножів П-подібної форми за напрямком дотичної значно покращує сходження рослинних решток та очищення всього ротаційного плуга від забивання, оскільки сприяє зниженню ефекту зачеплення рослинними рештками П-подібних ножів. Це, в свою чергу, значно покращить агротехнологічні показники функціонування всього ротаційного плуга, який може містити кілька секцій ножів П-подібної форми та кріпитись до різних ґрунтообробних пристроїв чи машин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Ротаційний плуг, який містить вмонтований на рамі привідний барабан з горизонтальною віссю обертання та закріплені на ньому ножі П-подібної форми з транспортувальними робочими пластинами, який відрізняється тим, що робочі пластини ножів мають на своїй поверхні активні різальні виступи. 2. Ротаційний плуг за п. 1, який відрізняється тим, що робочі пластини ножів П-подібної форми кріпляться за напрямками дотичних до привідного барабана ротаційного плуга. 1 UA 73498 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
