Зубчаста передача

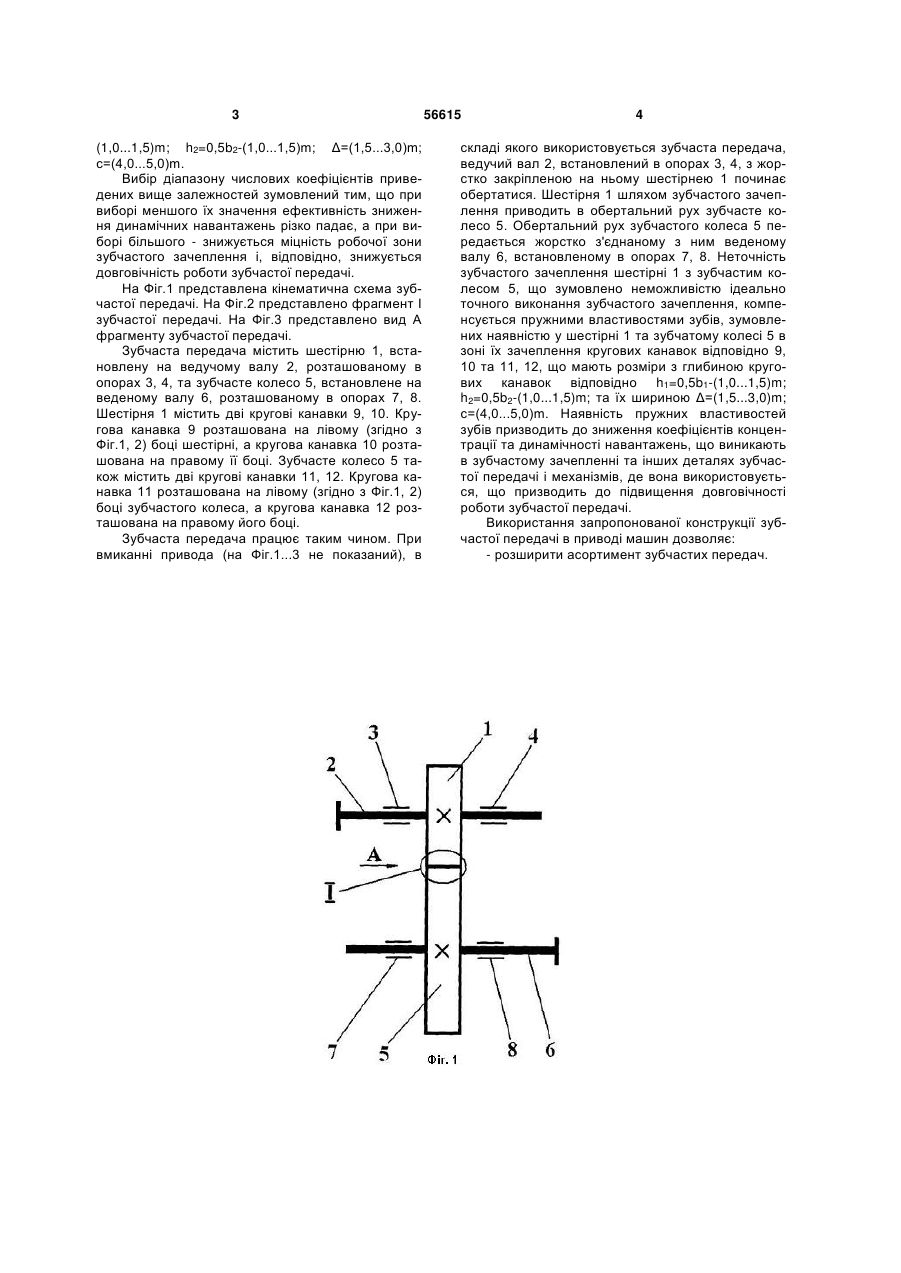

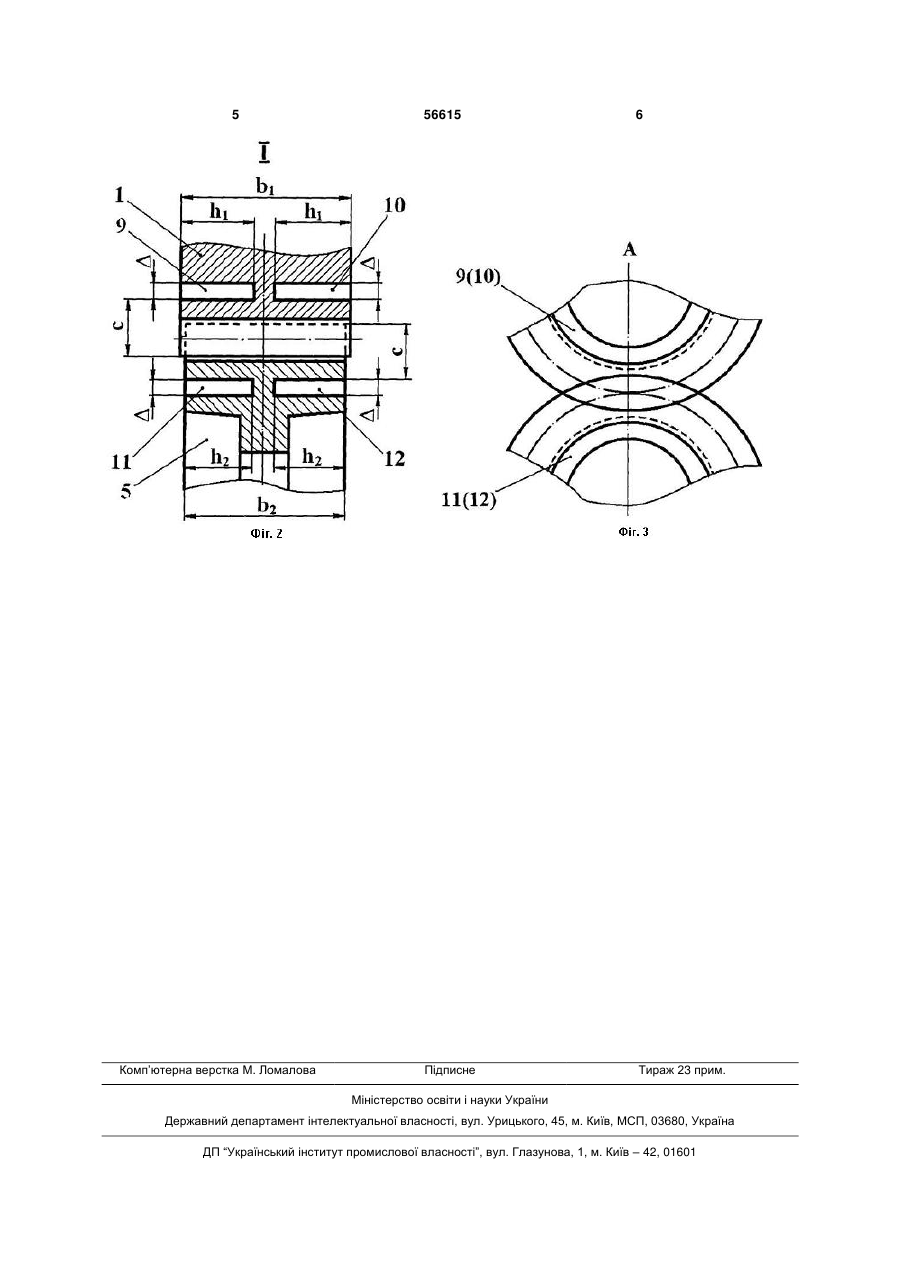

1. Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо, встановлене на веденому валу, яка відрізняється тим, що має чотири кругові канавки, дві з яких розташовані з обох боків шестірні, а дві - з обох боків зубчастого колеса. 3 (1,0...1,5)m; h2=0,5b2-(1,0...1,5)m; Δ=(1,5...3,0)m; с=(4,0...5,0)m. Вибір діапазону числових коефіцієнтів приведених вище залежностей зумовлений тим, що при виборі меншого їх значення ефективність зниження динамічних навантажень різко падає, а при виборі більшого - знижується міцність робочої зони зубчастого зачеплення і, відповідно, знижується довговічність роботи зубчастої передачі. На Фіг.1 представлена кінематична схема зубчастої передачі. На Фіг.2 представлено фрагмент І зубчастої передачі. На Фіг.3 представлено вид А фрагменту зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, розташованому в опорах 3, 4, та зубчасте колесо 5, встановлене на веденому валу 6, розташованому в опорах 7, 8. Шестірня 1 містить дві кругові канавки 9, 10. Кругова канавка 9 розташована на лівому (згідно з Фіг.1, 2) боці шестірні, а кругова канавка 10 розташована на правому її боці. Зубчасте колесо 5 також містить дві кругові канавки 11, 12. Кругова канавка 11 розташована на лівому (згідно з Фіг.1, 2) боці зубчастого колеса, а кругова канавка 12 розташована на правому його боці. Зубчаста передача працює таким чином. При вмиканні привода (на Фіг.1...3 не показаний), в 56615 4 складі якого використовується зубчаста передача, ведучий вал 2, встановлений в опорах 3, 4, з жорстко закріпленою на ньому шестірнею 1 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення приводить в обертальний рух зубчасте колесо 5. Обертальний рух зубчастого колеса 5 передається жорстко з'єднаному з ним веденому валу 6, встановленому в опорах 7, 8. Неточність зубчастого зачеплення шестірні 1 з зубчастим колесом 5, що зумовлено неможливістю ідеально точного виконання зубчастого зачеплення, компенсується пружними властивостями зубів, зумовлених наявністю у шестірні 1 та зубчатому колесі 5 в зоні їх зачеплення кругових канавок відповідно 9, 10 та 11, 12, що мають розміри з глибиною кругових канавок відповідно h1=0,5b1-(1,0...1,5)m; h2=0,5b2-(1,0...1,5)m; та їх шириною Δ=(1,5...3,0)m; с=(4,0...5,0)m. Наявність пружних властивостей зубів призводить до зниження коефіцієнтів концентрації та динамічності навантажень, що виникають в зубчастому зачепленні та інших деталях зубчастої передачі і механізмів, де вона використовується, що призводить до підвищення довговічності роботи зубчастої передачі. Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє: - розширити асортимент зубчастих передач. 5 Комп’ютерна верстка М. Ломалова 56615 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
