Зубчаста передача

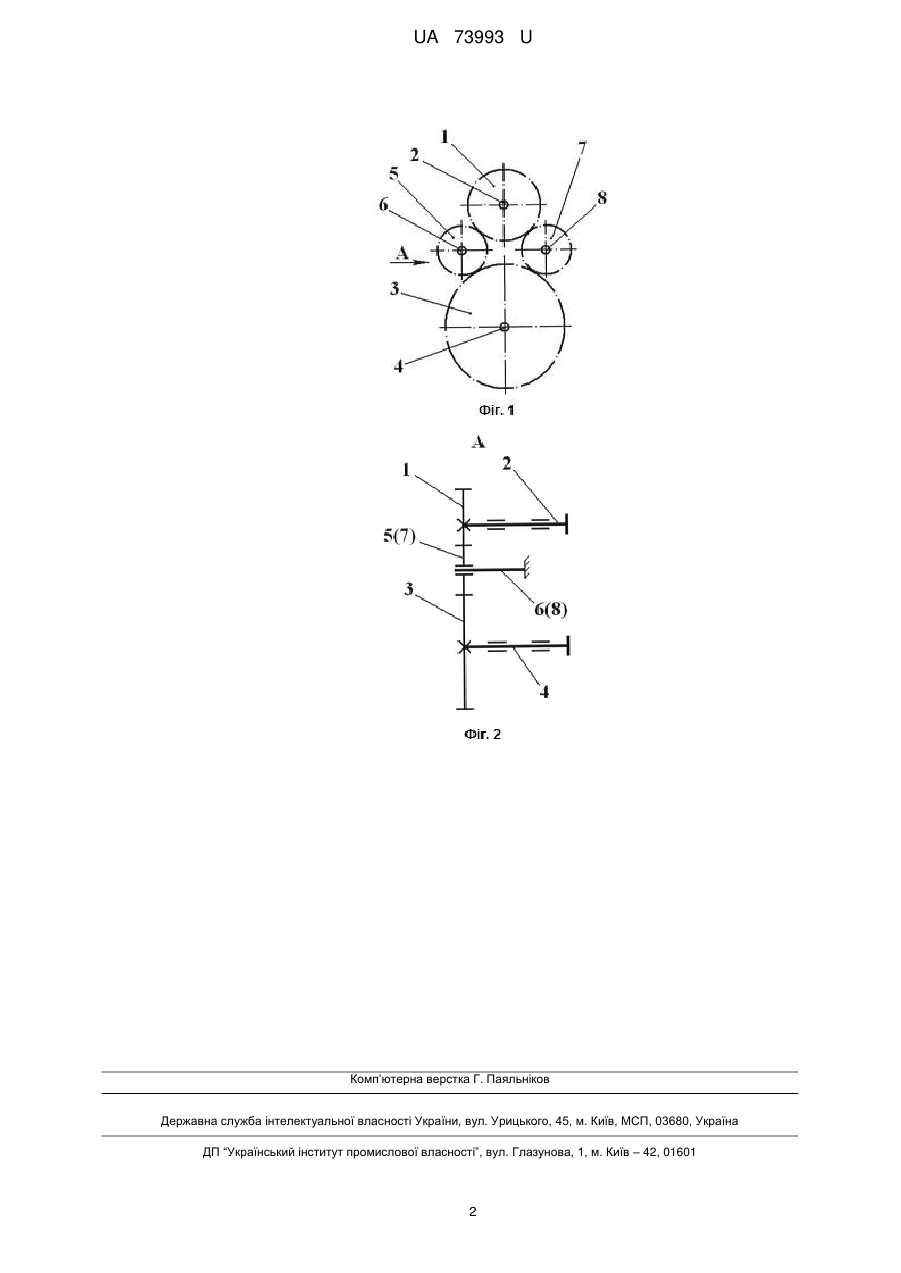

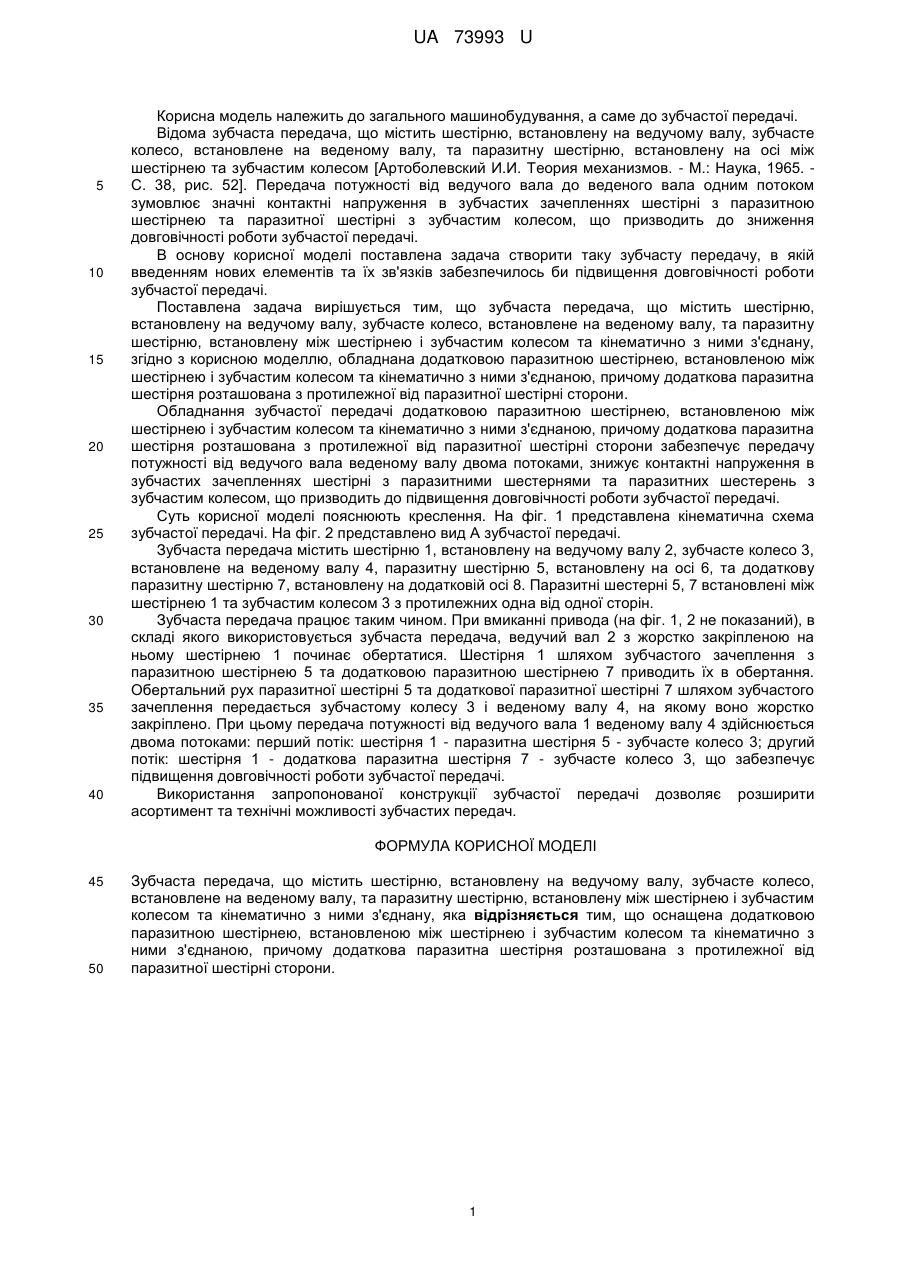

Реферат: UA 73993 U UA 73993 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до зубчастої передачі. Відома зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену на осі між шестірнею та зубчастим колесом [Артоболевский И.И. Теория механизмов. - М.: Наука, 1965. С. 38, рис. 52]. Передача потужності від ведучого вала до веденого вала одним потоком зумовлює значні контактні напруження в зубчастих зачепленнях шестірні з паразитною шестірнею та паразитної шестірні з зубчастим колесом, що призводить до зниження довговічності роботи зубчастої передачі. В основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішується тим, що зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, згідно з корисною моделлю, обладнана додатковою паразитною шестірнею, встановленою між шестірнею і зубчастим колесом та кінематично з ними з'єднаною, причому додаткова паразитна шестірня розташована з протилежної від паразитної шестірні сторони. Обладнання зубчастої передачі додатковою паразитною шестірнею, встановленою між шестірнею і зубчастим колесом та кінематично з ними з'єднаною, причому додаткова паразитна шестірня розташована з протилежної від паразитної шестірні сторони забезпечує передачу потужності від ведучого вала веденому валу двома потоками, знижує контактні напруження в зубчастих зачепленнях шестірні з паразитними шестернями та паразитних шестерень з зубчастим колесом, що призводить до підвищення довговічності роботи зубчастої передачі. Суть корисної моделі пояснюють креслення. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, паразитну шестірню 5, встановлену на осі 6, та додаткову паразитну шестірню 7, встановлену на додатковій осі 8. Паразитні шестерні 5, 7 встановлені між шестірнею 1 та зубчастим колесом 3 з протилежних одна від одної сторін. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленою на ньому шестірнею 1 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення з паразитною шестірнею 5 та додатковою паразитною шестірнею 7 приводить їх в обертання. Обертальний рух паразитної шестірні 5 та додаткової паразитної шестірні 7 шляхом зубчастого зачеплення передається зубчастому колесу 3 і веденому валу 4, на якому воно жорстко закріплено. При цьому передача потужності від ведучого вала 1 веденому валу 4 здійснюється двома потоками: перший потік: шестірня 1 - паразитна шестірня 5 - зубчасте колесо 3; другий потік: шестірня 1 - додаткова паразитна шестірня 7 - зубчасте колесо 3, що забезпечує підвищення довговічності роботи зубчастої передачі. Використання запропонованої конструкції зубчастої передачі дозволяє розширити асортимент та технічні можливості зубчастих передач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, яка відрізняється тим, що оcнащена додатковою паразитною шестірнею, встановленою між шестірнею і зубчастим колесом та кінематично з ними з'єднаною, причому додаткова паразитна шестірня розташована з протилежної від паразитної шестірні сторони. 1 UA 73993 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
