Переносний крановий упор

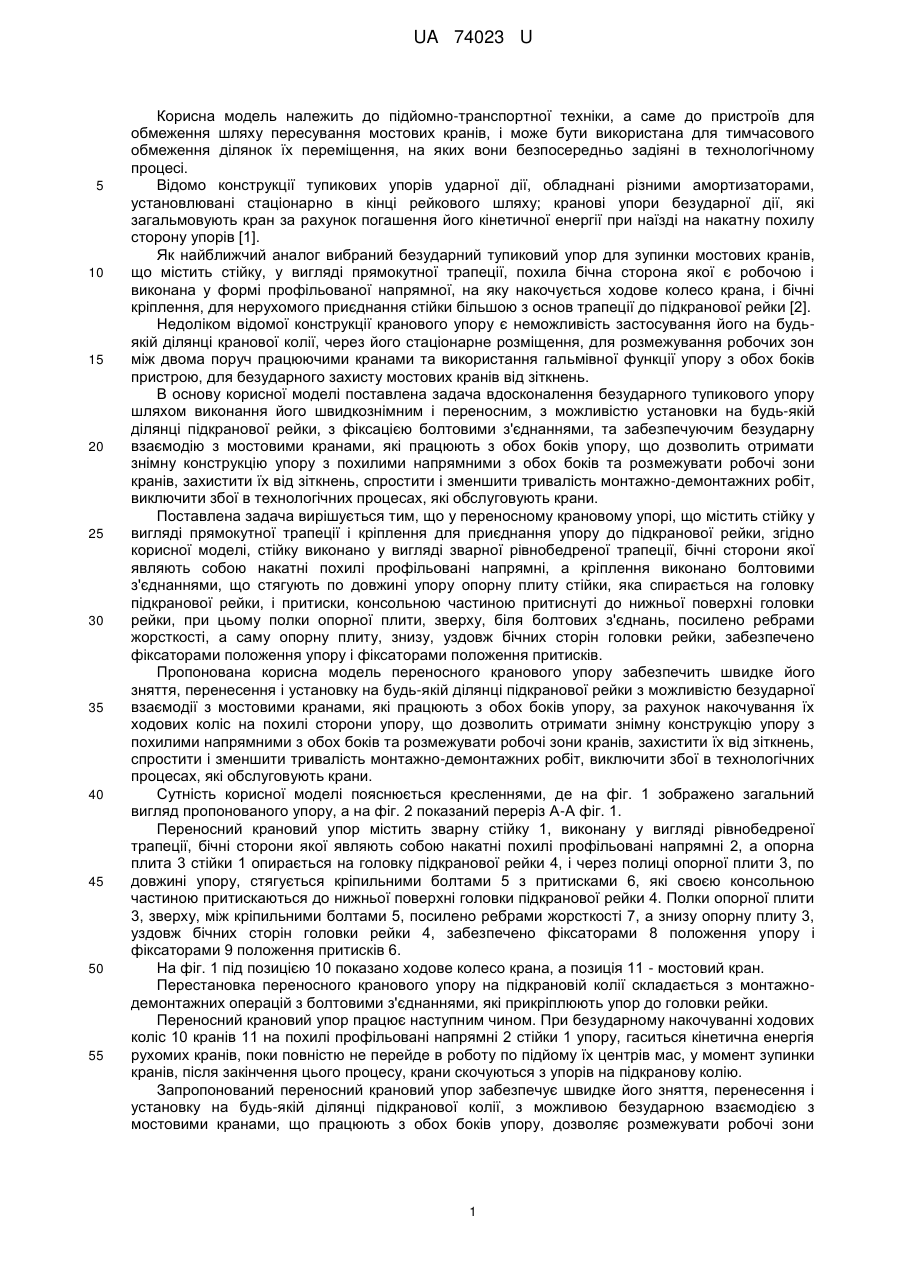

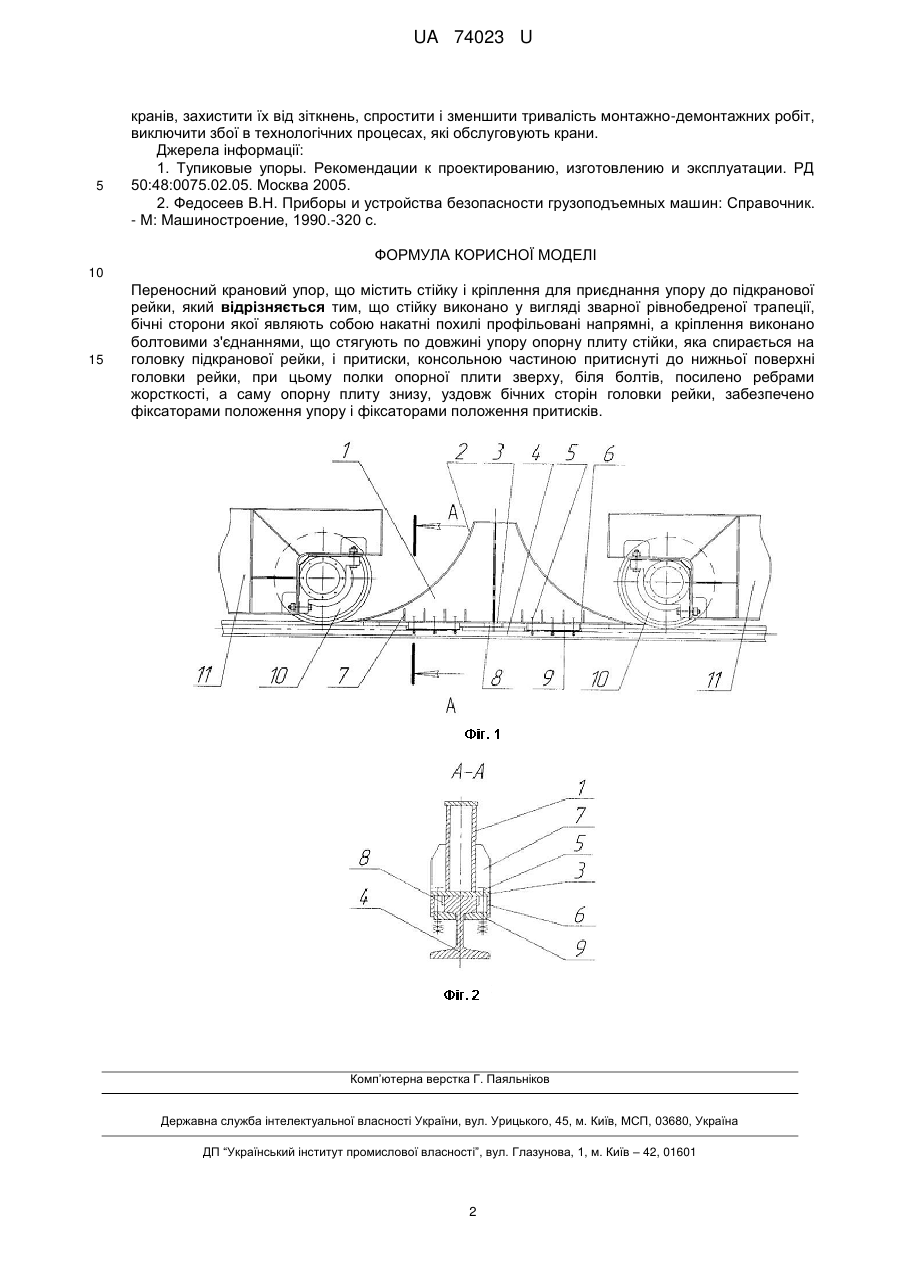

Реферат: Переносний крановий упор містить стійку і кріплення для приєднання упору до підкранової рейки. UA 74023 U (54) ПЕРЕНОСНИЙ КРАНОВИЙ УПОР UA 74023 U UA 74023 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортної техніки, а саме до пристроїв для обмеження шляху пересування мостових кранів, і може бути використана для тимчасового обмеження ділянок їх переміщення, на яких вони безпосередньо задіяні в технологічному процесі. Відомо конструкції тупикових упорів ударної дії, обладнані різними амортизаторами, установлювані стаціонарно в кінці рейкового шляху; кранові упори безударної дії, які загальмовують кран за рахунок погашення його кінетичної енергії при наїзді на накатну похилу сторону упорів [1]. Як найближчий аналог вибраний безударний тупиковий упор для зупинки мостових кранів, що містить стійку, у вигляді прямокутної трапеції, похила бічна сторона якої є робочою і виконана у формі профільованої напрямної, на яку накочується ходове колесо крана, і бічні кріплення, для нерухомого приєднання стійки більшою з основ трапеції до підкранової рейки [2]. Недоліком відомої конструкції кранового упору є неможливість застосування його на будьякій ділянці кранової колії, через його стаціонарне розміщення, для розмежування робочих зон між двома поруч працюючими кранами та використання гальмівної функції упору з обох боків пристрою, для безударного захисту мостових кранів від зіткнень. В основу корисної моделі поставлена задача вдосконалення безударного тупикового упору шляхом виконання його швидкознімним і переносним, з можливістю установки на будь-якій ділянці підкранової рейки, з фіксацією болтовими з'єднаннями, та забезпечуючим безударну взаємодію з мостовими кранами, які працюють з обох боків упору, що дозволить отримати знімну конструкцію упору з похилими напрямними з обох боків та розмежувати робочі зони кранів, захистити їх від зіткнень, спростити і зменшити тривалість монтажно-демонтажних робіт, виключити збої в технологічних процесах, які обслуговують крани. Поставлена задача вирішується тим, що у переносному крановому упорі, що містить стійку у вигляді прямокутної трапеції і кріплення для приєднання упору до підкранової рейки, згідно корисної моделі, стійку виконано у вигляді зварної рівнобедреної трапеції, бічні сторони якої являють собою накатні похилі профільовані напрямні, а кріплення виконано болтовими з'єднаннями, що стягують по довжині упору опорну плиту стійки, яка спирається на головку підкранової рейки, і притиски, консольною частиною притиснуті до нижньої поверхні головки рейки, при цьому полки опорної плити, зверху, біля болтових з'єднань, посилено ребрами жорсткості, а саму опорну плиту, знизу, уздовж бічних сторін головки рейки, забезпечено фіксаторами положення упору і фіксаторами положення притисків. Пропонована корисна модель переносного кранового упору забезпечить швидке його зняття, перенесення і установку на будь-якій ділянці підкранової рейки з можливістю безударної взаємодії з мостовими кранами, які працюють з обох боків упору, за рахунок накочування їх ходових коліс на похилі сторони упору, що дозволить отримати знімну конструкцію упору з похилими напрямними з обох боків та розмежувати робочі зони кранів, захистити їх від зіткнень, спростити і зменшити тривалість монтажно-демонтажних робіт, виключити збої в технологічних процесах, які обслуговують крани. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд пропонованого упору, а на фіг. 2 показаний переріз А-А фіг. 1. Переносний крановий упор містить зварну стійку 1, виконану у вигляді рівнобедреної трапеції, бічні сторони якої являють собою накатні похилі профільовані напрямні 2, а опорна плита 3 стійки 1 опирається на головку підкранової рейки 4, і через полиці опорної плити 3, по довжині упору, стягується кріпильними болтами 5 з притисками 6, які своєю консольною частиною притискаються до нижньої поверхні головки підкранової рейки 4. Полки опорної плити 3, зверху, між кріпильними болтами 5, посилено ребрами жорсткості 7, а знизу опорну плиту 3, уздовж бічних сторін головки рейки 4, забезпечено фіксаторами 8 положення упору і фіксаторами 9 положення притисків 6. На фіг. 1 під позицією 10 показано ходове колесо крана, а позиція 11 - мостовий кран. Перестановка переносного кранового упору на підкрановій колії складається з монтажнодемонтажних операцій з болтовими з'єднаннями, які прикріплюють упор до головки рейки. Переносний крановий упор працює наступним чином. При безударному накочуванні ходових коліс 10 кранів 11 на похилі профільовані напрямні 2 стійки 1 упору, гаситься кінетична енергія рухомих кранів, поки повністю не перейде в роботу по підйому їх центрів мас, у момент зупинки кранів, після закінчення цього процесу, крани скочуються з упорів на підкранову колію. Запропонований переносний крановий упор забезпечує швидке його зняття, перенесення і установку на будь-якій ділянці підкранової колії, з можливою безударною взаємодією з мостовими кранами, що працюють з обох боків упору, дозволяє розмежувати робочі зони 1 UA 74023 U 5 кранів, захистити їх від зіткнень, спростити і зменшити тривалість монтажно-демонтажних робіт, виключити збої в технологічних процесах, які обслуговують крани. Джерела інформації: 1. Тупиковые упоры. Рекомендации к проектированию, изготовлению и эксплуатации. РД 50:48:0075.02.05. Москва 2005. 2. Федосеев В.Н. Приборы и устройства безопасности грузоподъемных машин: Справочник. - М: Машиностроение, 1990.-320 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Переносний крановий упор, що містить стійку і кріплення для приєднання упору до підкранової рейки, який відрізняється тим, що стійку виконано у вигляді зварної рівнобедреної трапеції, бічні сторони якої являють собою накатні похилі профільовані напрямні, а кріплення виконано болтовими з'єднаннями, що стягують по довжині упору опорну плиту стійки, яка спирається на головку підкранової рейки, і притиски, консольною частиною притиснуті до нижньої поверхні головки рейки, при цьому полки опорної плити зверху, біля болтів, посилено ребрами жорсткості, а саму опорну плиту знизу, уздовж бічних сторін головки рейки, забезпечено фіксаторами положення упору і фіксаторами положення притисків. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
